Ford Escape: Система климат-контроля - Общая информация / Описание и работа - Система климат-контроля - Автомобили с: Электронный автоматический контроль температуры (EATC) — работа системы и Компонент Описание

Работа системы

Схема системы


Элемент Описание
1 GWM
2 Датчик температуры окружающего воздуха (AAT)
3 ПКМ
4 Датчик давления кондиционера
5 Реле муфты кондиционера
6 Катушка возбуждения муфты компрессора кондиционера
7 Модуль управления ОВКВ
8 Привод заслонки распределения воздуха
9 Активатор дверцы температуры
10 Привод дверцы воздухозаборника
11 Реле электровентилятора
12 Модуль управления двигателем вентилятора
13 Компрессор переменного рабочего объема с внешним управлением (EVDC)
14 Датчик температуры и влажности в салоне
15 Датчик температуры нагнетаемого воздуха в пространство для ног водителя
16 Датчик температуры нагнетаемого воздуха со стороны водителя
17 Датчик температуры испарителя
18 Датчик солнечной нагрузки
19 АПИМ
20 Датчик качества окружающего воздуха (при наличии)

параграф

Диаграммы сетевых сообщений

Сетевые входные сообщения модуля — IPC


Трансляция сообщение Исходный модуль Сообщение Цель
Состояние климат-контроля Модуль управления ОВКВ Это сообщение содержит статус режима HVAC для индикаторов режима.

Сетевые входные сообщения модуля — PCM


Трансляция сообщение Исходный модуль Сообщение Цель
Запрос A/C (шлюз) Модуль управления ОВКВ Это сообщение требует включения муфты компрессора кондиционера.

Сетевые входные сообщения модуля — модуль управления HVAC


Трансляция сообщение Исходный модуль Сообщение Цель
Запросы климат-контроля (шлюз) млрд кубометров Это сообщение содержит все запросы управления системой климат-контроля, кроме скорости двигателя вентилятора.
Статус удаленного запуска млрд кубометров Это сообщение содержит запрос управления системой климат-контроля на дистанционный запуск.
Состояние муфты кондиционера ПКМ Это сообщение содержит информацию о состоянии муфты компрессора кондиционера.
Температура окружающего воздуха ПКМ Это сообщение содержит исходное значение от датчика температуры окружающего воздуха.

Цикл хладагента

Для информацию об основных компонентах ОВиК (отопление, вентиляция и вентиляция). кондиционер) работа системы с хладагентом, см. текущую версию Ford Веб-курсы технического обучения. На следующей диаграмме показано состояние системы хладагента в каждом компоненте.

Ниже приведены характеристики системы EATC:

  • PCM управляет реле муфты кондиционера.
  • Датчик температуры испарителя контролирует температура воздуха, прошедшего через сердцевину испарителя и посылает сигнал на PCM. Если температура ядра испарителя нагнетаемый воздух достаточно низок, чтобы сконденсированный водяной пар замерзание, муфта кондиционера отключается PCM.
  • Давление в магистрали контролируется, чтобы компрессор кондиционера работал. прерывается, если давление в системе становится слишком высоким или слишком низким.
  • Предохранительный клапан компрессора кондиционера открывается и выпускает хладагент для сброса необычно высокого давления в системе.

Система хладагента с термостатическим расширительным клапаном (TXV)


Элемент Описание
1 Жидкость под высоким давлением
2 Жидкость низкого давления
3 Пар высокого давления
4 Пар низкого давления

Логика системы управления

Когда клиент напрямую вводит запрос кондиционера в HVAC модуль управления, модуль отправляет запрос в GWM через MS-CAN. GWM передает запрос в PCM по HS-CAN1. ПКМ управляет реле муфты кондиционера.

Запрос кондиционера

Когда запрашивается кондиционер, модуль управления HVAC отправляет сообщение через MS-CAN к GWM. GWM отправляет запрос A/C через HS-CAN к PCM.

Когда PCM получает запрос на кондиционер, PCM включает реле муфты кондиционера при соблюдении всех следующих условий:

  • Чрезмерно высокое или низкое давление хладагента от датчика давления кондиционера не обнаружено.
  • Температура окружающего воздуха выше приблизительно 0°C (32°F).
  • Температурный режим охлаждающей жидкости двигателя находится в пределах нормы.
  • Состояние широко открытой дроссельной заслонки (WOT) отсутствует.
  • Температура испарителя выше примерно на 1°C (33,8°F).
  • Условия крутящего момента двигателя находятся в пределах нормальных параметров.
  • Состояние заряда батареи находится в пределах нормальных параметров.

Компрессор регулирование и температура испарителя являются функцией многих параметры, а не просто вкл/выкл, чтобы не заморозить испаритель. ПКМ отслеживает несколько датчиков температуры для корреляции, включая, но не ограничено, AAT, CACT, CHT, ECT, IAT, IAT2, MAF, MAPT, TCB и TCPT Идентификаторы параметров (PID) (если применимо). ПКМ запускает эту логику после выключения двигателя и калиброванного периода выдержки 6 до 8 часов. Этот период замачивания позволяет температуре окружающего воздуха (AAT) датчик и другие датчики температуры должны стабилизироваться и не отличаться выше калиброванного значения, обычно 18ºC (32,4ºF). Если Обнаружено, что вход датчика температуры сообщает о температуре дисбаланс PCM не позволяет включить муфту кондиционера.

PCM контролирует давление нагнетания, измеряемое давлением кондиционера. преобразователь. PCM прерывает работу компрессора кондиционера в случае кондиционер Датчик давления показывает высокое давление нагнетания в системе. Это также используется для определения условий низкого заряда. Если давление ниже заданное значение для данной температуры окружающей среды, PCM не позволить муфте кондиционера включиться

Модуль управления HVAC регулирует систему в зависимости от кабины. температура. Если он оборудован бортовым датчиком и датчиком влажности, ОВКВ Модуль управления также регулирует заслонку воздухозаборника в зависимости от влажность измеряется бортовым датчиком температуры и влажности. Если салон автомобиля становится слишком влажным и выбирается рециркуляционный воздух, ОВКВ Модуль управления регулирует заслонку воздухозаборника, чтобы впустить больше свежего воздуха. Когда уровень влажности падает, он возвращается к частичной рециркуляции. воздух.

Отопление и вентиляция

Система отопления и вентиляции:

  • контролирует температуру воздуха в салоне автомобиля.
  • снижает относительную влажность воздуха в салоне автомобиля (при работе компрессора кондиционера).
  • подает нагретый или охлажденный воздух для поддержания температуры салона автомобиля и уровня комфорта.

Система отопления и вентиляции использует метод повторного нагрева для обеспечения кондиционированный воздух в салоне. Температурное смешивание контролируется температурными дверями, которые регулируют количество воздуха который проходит через сердцевину нагревателя и вокруг него, где затем смешивается и распределены. Весь воздушный поток от двигателя вентилятора проходит через сердцевину испарителя кондиционера.

Транспорт построены до 2022 модельного года, оснащены отопителем салона насос охлаждающей жидкости для условий Auto Start-Stop. Насос приводится в действие PCM для поддержания температуры в салоне, если это необходимо, в состоянии автоматического запуска-остановки.

Обработка воздуха

Есть 3 дверных привода, которые управляют потоком воздуха в салон:

  • Распределение воздуха
  • Воздухозаборник
  • Температура

Все Дверные приводы содержат реверсивный электродвигатель и потенциометр. Цепь потенциометра состоит из опорного напряжения 5 В. сигнал, подключенный к одному концу переменного резистора, и сигнальная земля связано с другим. Сигнальная цепь подключена к контакту стеклоочиститель, который приводится в движение по переменному резистору приводом вал. Сигнал к модулю управления HVAC от очистителя контактов указывает на положение привода дверцы. ОВКВ Модуль управления включает двигатели приводов для перемещения дверей в желаемые должности. Желаемое положение дверей рассчитывается системой HVAC. модуль управления на основе заданной температуры, температуры в автомобиле (при наличии бортового датчика температуры и влажности), и температура окружающего воздуха.

Когда режим воздушного потока, желаемая температура, свежий воздух или выбран режим рециркуляции, модуль управления HVAC перемещает приводной двигатель в нужном направлении.

Модуль управления HVAC посылает ШИМ сигнал на модуль управления двигателем вентилятора для регулирования скорости вентилятора как надо. Модуль управления двигателем вентилятора обеспечивает переменное заземление. подача для двигателя вентилятора на основе ввода от управления HVAC модуль. Функция задержки обеспечивает постепенное увеличение или уменьшение скорость двигателя вентилятора при любых условиях

Стратегия воздушного потока для защиты от запотевания

Этот автомобиль оснащен функцией защиты от запотевания, известной как улучшенная стратегия предотвращения запотевания лобового стекла (EWAFS). Эта функция основана на входные данные, которые отправляются из температуры и влажности в автомобиле Датчик, который обычно устанавливается в верхней части центра лобового стекла. под крышкой IPMA. Датчик температуры и влажности в салоне автомобиля жестко подключен к модулю HVAC и обеспечивает влажность и температура в системе вентиляции и кондиционирования модуль. Модуль автоматически использует эти данные для регулировки воздушного потока. в салоне, чтобы лобовое стекло не запотевало. Ниже приведены особенности деталей и работы климат-контроля на основе транспортных средств система климат-контроля.

Операции по фоновой стратегии
Детали фоновой функции Руководство по одной зоне Двойная зона/Одна зона Авто
Во избежание запотевания стекол нельзя включать рециркуляцию воздуха при включенной функции MAX Defrost. Икс Икс
В определенных условиях (например, при максимальном оттаивании) компрессор кондиционера может продолжать работать, даже если кнопка кондиционера выключена. Икс Икс
В определенных условиях кнопка A/C может включаться и выключаться автоматически. в зависимости от настройки температуры и/или текущих условий. Икс Икс
Рециркуляция воздуха может отключиться автоматически (или не включаться) во всех режимах обдува кроме МАКС. кондиционера для снижения риска запотевания. Рециркуляционный воздух также может включаться и выключаться автоматически в различных режимах воздушного потока, чтобы улучшить обогрев или эффективность охлаждения. Икс Икс
Всякий раз, когда скорость двигателя вентилятора автоматически, все индикаторы вентиляторов выключаются. - Икс
Когда автоматический режим включен, распределение воздуха, кондиционер работы, а наружный или рециркуляционный воздух также будет автоматически контролируется для обогрева или охлаждения автомобиля, чтобы поддерживать выбранный температура. В условиях высокой влажности автоматический режим также примите меры для снижения риска запотевания окон путем автоматического включение компрессора кондиционера, увеличение скорости двигателя вентилятора и/или направление большего количества воздуха на ветровое стекло. - Икс

АВТО

При выборе АВТО:

  • система HVAC работает таким образом, чтобы достичь и поддерживать температуру, заданную оператором.
  • привод дверцы воздухозаборника автоматически управляется модулем HVAC в зависимости от настройки температуры.
  • привод режима двери автоматически управляется модулем HVAC в зависимости от настройки температуры.
  • Температурная дверь автоматически контролируется модулем HVAC в зависимости от настройки температуры.
  • компрессор кондиционера управляется автоматически модулем управления HVAC в зависимости от настройки температуры. Кондиционер компрессор не работает, если температура наружного воздуха ниже примерно 4ºC (39ºF).
  • скорость двигателя вентилятора автоматически управляется с помощью регулятора скорости двигателя вентилятора, когда он получает ШИМ сигнал от модуля управления HVAC в зависимости от настройки температуры, но при желании можно отрегулировать вручную.

ВЫКЛЮЧЕННЫЙ

Когда система выключена:

  • дверца воздухозаборника закрывается, не пропуская наружный воздух и пропуская только рециркуляционный воздух.
  • двигатель вентилятора выключен.

Макс. кондиционер

Когда выбран режим MAX A/C:

  • дверца воздухозаборника закрывается, не пропуская наружный воздух, и пропускает только рециркуляционный воздух.
  • горит индикатор рециркуляции (рециркуляция принудительно включена).
  • кнопка A/C подсвечивается.
  • компрессор кондиционера работает, если наружная температура выше примерно 2°C (35,6°F).

ПАНЕЛЬ

Когда выбран режим ПАНЕЛЬ:

  • дверцы режимов направляют поток воздуха к регистрам приборной панели.
  • можно активировать кнопку запроса рециркуляции воздуха.
  • возможна смешанная температура воздуха. температура воздушного потока может быть охлаждена только ниже температуры наружного воздуха при включении кондиционера.

ПАНЕЛЬ-ПОЛ

Когда выбран режим ПАНЕЛЬ-ПОЛ:

  • дверцы режимов направляют поток воздуха в воздуховод в полу и панель приборов регистрируется. Небольшой поток воздуха из присутствуют обогреватели боковых стекол и воздуховод оттаивания.
  • можно активировать кнопку запроса рециркуляции воздуха.
  • возможна смешанная температура воздуха. температура воздушного потока может быть охлаждена только ниже температуры наружного воздуха при включении кондиционера.

ПОЛ

Когда выбран ПОЛ:

  • дверцы режимов направляют поток воздуха в воздуховод в полу. Небольшой поток воздуха из воздуховода дефростера и бокового окна Демистерс присутствует.
  • можно активировать кнопку запроса рециркуляции воздуха.
  • возможна смешанная температура воздуха. температура воздушного потока может быть охлаждена только ниже температуры наружного воздуха при включении кондиционера.

НАПОЛЬНАЯ РАЗМОРОЗКА

Когда выбрано ПОЛ-РАЗМОРАЖИВАНИЕ:

  • дверцы режимов направляют поток воздуха в воздуховод в полу, воздуховод антиобледенителя и антизапотеватели боковых окон.
  • кнопка запроса рециркуляции воздуха может быть включена, но может автоматически отключаться.
  • возможна смешанная температура воздуха. температура воздушного потока может быть охлаждена только ниже температуры наружного воздуха при включении кондиционера.

РАЗМОРАЖИВАНИЕ

При выборе РАЗМОРАЖИВАНИЯ:

  • дверцы режимов направляют поток воздуха к антиобледенителю демистеры воздуховодов и боковых стекол. Небольшой поток воздуха от пола воздуховод есть.
  • кнопка запроса рециркуляции воздуха может быть включена, но может автоматически отключаться.
  • кондиционер включается автоматически и остается включенным до тех пор, пока система либо выключен, либо изменился режим воздушного потока, и кнопка A/C нажимается.
  • компрессор кондиционера работает до тех пор, пока температура наружного воздуха выше примерно 2°C (35,6°F).

Удаленный запуск

Удаленный start является дополнительной функцией, доступной на этом автомобиле. В дополнение к возможность запуска автомобиля дистанционно, функция дистанционного запуска также использует другие системы автомобиля для повышения уровня комфорта до пассажиров транспортного средства при посадке в транспортное средство. Дополнительная информация о функцию дистанционного запуска и другие системы автомобиля, см. Литература.

Когда используется заводская функция дистанционного запуска, EATC система работает с настройками, которые были установлены, когда автомобиль был в последний раз выключен. Настройте климат-контроль на работу с использованием последней версии климат-контроля. настройки управления через информационный дисплей Настройка: Удаленный запуск > Климат-контроль > Обогреватель-кондиционер > Последние настройки. Климат система управления автоматически использует настройки, выбранные последними перед транспортное средство было выключено. См. литературу владельца для получения дополнительной информации. информация.

Компонент Описание

Компонент Описание

Модуль управления отоплением, вентиляцией, кондиционированием воздуха (HVAC) — электронный автоматический контроль температуры (EATC)

ЕАТК Модуль управления HVAC подключается к MS-CAN и устанавливает коды DTC. Запросы A/C отправляются в GWM, а затем в PCM через HS-CAN1.

переключатель контроля температуры регулирует температуру нагнетаемого воздуха. Перемещение ручки температуры от холодного к теплому вызывает соответствующее движение температурной дверцы. Положение Температурная дверь определяет температуру нагнетаемого воздуха. Селектор управления температурой является неотъемлемой частью модуля управления HVAC и не может обслуживаться отдельно.

Настройка режима воздушного потока регулирует положение выхода нагнетаемого воздуха. Каждый Значок выбора режима воздушного потока вызывает соответствующее движение двери режима воздушного потока и определяет место выхода нагнетаемого воздуха. Ручка выбора режима воздушного потока является неотъемлемой частью модуля управления HVAC и не может обслуживаться отдельно.

Кнопка A/C определяет работу компрессора кондиционера, за исключением случаев, когда переключатель температуры установлен на MAX A/C или переключатель режима воздушного потока установлен на в режиме разморозки. Кнопка A/C является неотъемлемой частью управления HVAC. модуль и не может обслуживаться отдельно.

Кнопку запроса рециркуляции воздуха можно активировать в любом режиме, кроме разморозки. В МАКС. кондиционере в режиме рециркуляции горит индикатор рециркуляции (рециркуляция принудительно). Кнопка запроса рециркуляции воздуха является неотъемлемой частью модуль управления HVAC и не может обслуживаться отдельно.

Датчик качества окружающего воздуха (при наличии)

Датчик качества окружающего воздуха является входом в систему HVAC. модуль контроля. При загрязнении и неприятных запахах, исходящих извне среда обнаружена, дверца воздухозаборника автоматически закрывается.

Датчик температуры окружающего воздуха (AAT)

Датчик температуры окружающего воздуха (AAT) является входом для PCM. Если температура наружного воздуха ниже примерно 0°C (32°F), блок управления двигателем не позволяет муфте компрессора кондиционера включиться.

PCM отправляет необработанные данные о температуре окружающего воздуха в систему управления HVAC. модуль. Модуль управления HVAC фильтрует необработанные данные, отправляет их в APIM и сенсорный экран отображают наружную температуру.

После замены датчика температуры окружающего воздуха (AAT) датчик данные должны быть сброшены, следуя подсказкам меню на сканирующем приборе FDRS.
Ссылаться к: Сброс полученных значений датчика температуры наружного воздуха (412-00 Система климат-контроля – общая информация, общие процедуры).

Муфта компрессора кондиционера в сборе

При подаче напряжения аккумуляторной батареи на поле муфты компрессора кондиционера катушка, диск сцепления и ступица в сборе притягиваются к муфте кондиционера шкив. Магнитная сила блокирует диск сцепления и ступицу в сборе и кондиционер шкив сцепления вместе как единое целое, в результате чего вал компрессора вращаться вместе с двигателем. Когда напряжение батареи снимается с кондиционера катушка возбуждения муфты компрессора, пружины в диске сцепления и ступице в сборе отодвиньте диск сцепления от шкива сцепления кондиционера.

Диод сцепления кондиционера встроен в катушку для подавления скачков цепи катушки возбуждения муфты переменного тока.

Внутренний теплообменник (IHX)

входной и выходной коллектор испарителя включает в себя внутренний нагреватель Обменник (IHX) и обслуживается в сборе. Внутреннее тепло Теплообменник (IHX) объединяет секцию кондиционера линии всасывания и жидкого хладагента в одном компоненте. Он использует холодный пар из испарителя для охлаждения горячей жидкости из конденсатора до того, как он попадет в термостатический расширительный клапан (ТРВ). После Термостатический расширительный клапан (ТРВ), доступно больше жидкого хладагента для поглощения тепла в испарителе. Результатом является увеличение охлаждение и эффективность работы системы HVAC.

Компрессор переменной производительности с внешним управлением

ПРИМЕЧАНИЕ: Правильная диагностика системы кондиционирования воздуха (A/C) на компрессор автомобиля зависит от правильной заправки системы хладагентом и протестированы при температуре окружающей среды выше 21,1°C (70°F).

Переменная Внутреннее устройство поршневого компрессора аналогично компрессору с постоянным рабочим объемом. компрессоры. Поршни размещены вокруг наклонной пластины (перекосной пластины). и толкаются вперед и назад при вращении пластины. Переменная поршневые компрессоры изменяют угол наклона шайбы, чтобы поршень водоизмещение должно варьироваться от 5% (по умолчанию) до 100% от полной вместимости, чтобы соответствовать потребность в охлаждении.

Компрессор переменной производительности с внешним управлением имеет следующие характеристики:

  • необслуживаемое уплотнение вала.
  • необслуживаемый предохранительный клапан, установленный в задней части компрессора для защиты системы хладагента от слишком высокое давление хладагента.
  • См. технические характеристики в группе 412 для соответствующий хладагент и холодильное масло. Это масло содержит специальные добавки, необходимые для кондиционера компрессор. Масло может иметь немного темные полосы, в то время как поддержание нормальной вязкости масла. Это нормально для данного компрессора кондиционера из-за износа при обкатке, который может обесцветить масло.

Рабочий объем поршня компрессора с регулируемым рабочим объемом с внешним управлением управляется сигналом PWM от PCM. который с помощью электроники управляет регулирующим клапаном. Клапан управления управляет давлением в картере и, следовательно, углом наклонной шайбы. Компрессор переменной производительности с внешним управлением обеспечивает точную охлаждающая способность в зависимости от температуры в салоне и вождения условия, в результате чего достигается целевая температура ядра испарителя. целевой диапазон температуры ядра испарителя для системы EATC составляет 3-8°C (37,4-46,4°F); 3-5°C (37,4-41°F) для системы EMTC.

ПКМ ширина импульса модулирует землю в соответствии с управляемой извне переменной регулирующий клапан поршневого компрессора для изменения рабочего объема Компрессор кондиционера путем изменения угла наклона шайбы на основе следующих пунктов:

  • Температура окружающего воздуха
  • обороты двигателя
  • Температура испарителя
  • Высокое и низкое давление кондиционера
  • Температурные и режимные настройки головки климат-контроля

Термостатический расширительный клапан (ТРВ)

Термостатический расширительный клапан (ТРВ) расположен в сердцевине испарителя. впускной и выпускной патрубки в центре задней части моторного отсека. Термостатический расширительный клапан (ТРВ) обеспечивает ограничение потока хладагента и разделяет стороны низкого и высокого давления система хладагента. Хладагент на входе и выходе из испарителя сердечник проходит через термостатический расширительный клапан (ТРВ) через 2 отдельные пути потока. Внутренняя лампа датчика температуры определяет температура хладагента, выходящего из сердцевины испарителя, и регулирует внутренний штифтовой клапан для измерения потока хладагента в ядро испарителя. Внутренний штифтовой клапан уменьшает количество хладагент поступает в сердцевину испарителя при более низких температурах и увеличивает количество хладагента, поступающего в сердцевину испарителя при более высокие температуры.

Конденсатор кондиционера

Кондиционер Конденсатор представляет собой алюминиевый ребристо-трубчатый теплообменник. Он охлаждает сжатый газообразный хладагент, позволяя воздуху проходить через ребра и трубки для извлечения тепла и конденсации газа в жидкий хладагент, как это охлажденный.

Ресивер осушитель

ресивер-осушитель хранит жидкость под высоким давлением и мешок с влагопоглотителем осушитель, установленный внутри ресивера, удаляет оставшуюся влагу из хладагент.

Для автомобилей с двигателем 2,5 л Duratec осушитель ресивера встроенный в левую сторону конденсатора кондиционера. Ресивер-осушитель элемент является отдельным компонентом и может быть удален и установлен с помощью конденсатор кондиционера в автомобиле.

Для автомобилей с двигателем EcoBoost 1,5 л и 2,0 л ресивер Осушитель установлен снаружи на левой стороне сердцевины конденсатора.

Модуль управления двигателем вентилятора

двигатель вентилятора и регулятор скорости двигателя вентилятора объединены в один узел, называемый модулем управления двигателем вентилятора. Мотор вентилятора тянет воздух из воздухозаборника и нагнетает его в корпус климат-контроля и напорная камера, где он смешивается и распределяется. Воздуходувка управление скоростью двигателя использует ШИМ-сигнал от модуля управления HVAC для определить желаемую скорость воздуходувки и изменить подачу грунта для двигатель вентилятора для контроля скорости.

Ядро испарителя

Сердечник испарителя представляет собой алюминиевую трубчато-ребристую конструкцию и расположен в корпус климат-контроля. Поступает смесь жидкого хладагента и масла. ядро испарителя через впускную трубу ядра испарителя и продолжается из ядра испарителя через выпускную трубу ядра испарителя в качестве пар. Во время работы компрессора кондиционера поток воздуха от двигателя вентилятора охлаждается и осушается при прохождении через ребра сердечника испарителя.

Ядро нагревателя

Сердцевина нагревателя состоит из ребер и трубок, предназначенных для отвода тепла от охлаждающей жидкости двигателя и передать ее воздуху, проходящему через нагреватель основной.

Корпус климат-контроля

Корпус климат-контроля направляет поток воздуха от двигателя вентилятора через сердечник испарителя и сердечник отопителя. Весь поток воздуха от двигателя вентилятора проходит через сердцевину испарителя. Затем поток воздуха направляется через или вокруг радиатора отопителя у температурных дверей. После прохождения через сердцевину отопителя поток воздуха распределяется на выбранные выход через дверцы режима воздушного потока.

Насос охлаждающей жидкости отопителя салона (при наличии)

Насос охлаждающей жидкости отопителя салона используется для циркуляции охлаждающей жидкости через система охлаждения транспортных средств, основанная на определенных требованиях транспортного средства. Во время низкой двигатель увеличивает скорость насоса увеличивает поток в радиаторе нагревателя, который насос охлаждающей жидкости обеспечивает. Конкретный RPM пороговое значение зависит от температуры окружающей среды и охлаждающей жидкости. Это также подает охлаждающую жидкость в режиме автоматического пуска-останова поддерживать температуру в салоне при включенном обогреве салона. насос также включается в ответ на высокие температуры моторного масла и увеличивает поток через масляный радиатор для снижения температуры масла. Насос включается по команде PCM.

Датчик давления кондиционера

PCM контролирует давление нагнетания, измеряемое давлением кондиционера. преобразователь. При изменении давления хладагента сопротивление Замена датчика давления кондиционера. Нет необходимости восстанавливать хладагент перед снятием датчика давления кондиционера.

Опорное напряжение 5 В подается на датчик давления кондиционера. преобразователь от ПКМ. Датчик давления кондиционера получает заземление из ПКМ. Затем датчик давления кондиционера посылает напряжение на PCM для индикации давления хладагента кондиционера.

Датчик температуры и влажности в автомобиле (при наличии)

Датчик температуры и влажности в автомобиле является входом для HVAC. модуль контроля. Датчик температуры и влажности в салоне содержит термистор и чувствительный элемент, который отдельно измеряет температура воздуха в салоне и влажность. В автомобиле датчик температуры и влажности имеет электрический вентилятор внутри датчика который втягивает воздух в автомобиле через два чувствительных элемента. ОВКВ Модуль управления может регулировать заслонку воздухозаборника в зависимости от состояния автомобиля. информация датчика температуры и влажности для поддержания желаемого влажность воздуха пассажирского салона.

Датчик солнечной нагрузки

Датчик солнечной радиации передает информацию в модуль управления HVAC. индикация интенсивности солнечного света на транспортном средстве. Управление ОВКВ Модуль компенсирует высокую солнечную нагрузку за счет более высокой скорости вентилятора и снижения температуры нагнетания.

Датчики температуры нагнетаемого воздуха

В системе EATC имеется 2 датчика температуры нагнетаемого воздуха:

  • Датчик температуры нагнетаемого воздуха в пространство для ног водителя
  • Датчик температуры нагнетаемого воздуха со стороны водителя

Датчики температуры нагнетаемого воздуха содержат термистор и входы в систему вентиляции и кондиционирования модуль контроля. Датчики изменяют свое сопротивление в зависимости от температура. При повышении температуры сопротивление падает. Как температура падает, сопротивление растет. Модуль управления HVAC использует информация датчика для поддержания желаемой температуры пассажирский салон воздух.

Привод двери распределения воздуха

Привод заслонки распределения воздуха содержит реверсивный электрический двигатель и потенциометр. Потенциометр позволяет управлять HVAC модуль контроля положения дверцы режима обдува.

Привод дверцы воздухозаборника

Привод дверцы воздухозаборника содержит реверсивный электродвигатель и потенциометр. Потенциометр позволяет модулю управления HVAC следите за положением дверцы режима воздушного потока. ОВКВ модуль управления крутит приводной двигатель в направлении, необходимом для переместите дверь в положение, заданное кнопкой рециркуляции, и когда выбраны кнопки MAX A/C, Defrost или MAX Defrost.

Температурный дверной привод

ЕАТК система имеет один температурный привод двери, расположенный со стороны пассажира корпуса климат-контроля. Привод температурной дверцы содержит реверсивный электродвигатель и потенциометр. Потенциометр позволяет модуль управления HVAC для контроля положения заслонки смешения температур.

Датчик температуры испарителя

Датчик температуры испарителя содержит термистор. Сопротивление датчика зависит от температуры испарителя. По мере повышения температуры происходит сопротивление падает. При понижении температуры сопротивление увеличивается. датчик температуры испарителя является входом в модуль управления HVAC и информация передается в PCM по шине HS-CAN. Если температура ниже приблизительно 2°C (35,6°F), PCM не позволяет муфта компрессора кондиционера войдет в зацепление.

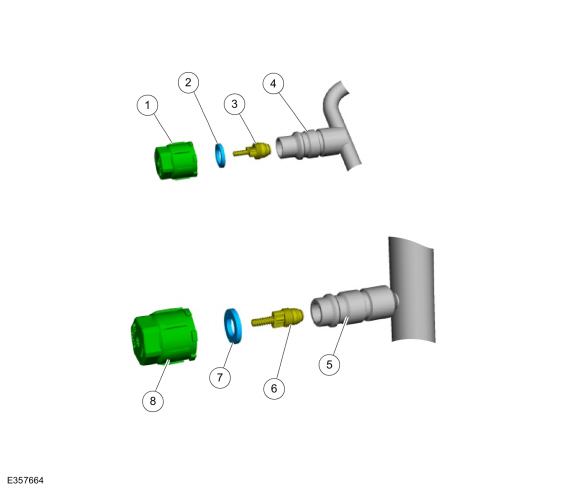

Клапаны порта сервисного манометра

Фитинг порта сервисного манометра является неотъемлемой частью линии или компонента хладагента.

  • Перед испытанием на герметичность продуйте воздухом портовые клапаны сервисного манометра, чтобы обеспечить точность испытания.
  • Специальные муфты требуются как для портов обслуживания манометров на стороне высокого, так и на стороне низкого давления.
  • Очень небольшая утечка вокруг Клапан типа Шредера со снятой крышкой клапана порта сервисного манометра считается нормальным. Установите новый сердечник клапана типа Шредера, если уплотнение течет чрезмерно.
  • Кондиционер колпачки клапанов портов сервисного манометра используются в качестве первичных уплотнений в система хладагента для предотвращения утечек через клапаны типа Шредера от попадания в атмосферу. Всегда устанавливайте и затягивайте обслуживание кондиционера Затяните колпачки клапанов манометрического порта с правильным крутящим моментом после их снятия.
  • Следуйте процедуре и примечаниям для электронного испытание на утечку. ОБРАЩАЙТЕСЬ к соответствующей процедуре в разделе «Общие процедуры».
Элемент Описание крутящий момент
1 Колпачок клапана рабочего порта манометра низкого давления 7 фунт на дюйм ( .8 Нм)
2 Портовой клапан рабочего манометра низкого давления Уплотнительное кольцо
3 Клапан низкого давления типа Шредера 16 фунт на дюйм ( 1,8 Нм)
4 Клапан рабочего манометра низкого давления
5 Портовый клапан рабочего манометра высокого давления
6 Клапан высокого давления типа Шредера 22 фунт на дюйм ( 2,5 Нм)
7 Уплотнительное кольцо портового клапана рабочего манометра высокого давления
8 Колпачок клапана рабочего порта манометра высокого давления 7 фунт на дюйм ( .8 Нм)

Краситель системы хладагента

ПРИМЕЧАНИЕ: Проверьте наличие утечек с помощью одобренной компанией Rotunda УФ-лампы и очков, усиливающих действие красителя.

А флуоресцентная пластина красителя системы хладагента добавляется в осушитель ресивера пакет с влагопоглотителем на заводе, чтобы помочь в утечке системы хладагента диагноз. Эта пластина флуоресцентного красителя растворяется примерно через 30 минут. непрерывной работы кондиционера. Это нет необходимости добавлять дополнительный краситель в систему хладагента перед обнаружение утечек, даже если было перелито значительное количество хладагента. удален из системы. ОБРАЩАЙТЕСЬ к соответствующей процедуре в целом Процедуры.

Замена мешки с влагопоглотителем, отдельно или в составе ресивера-осушителя сборки, оснащены новой пластиной флуоресцентного красителя. Это не необходимо добавить дополнительный краситель в систему хладагента перед диагностика утечек. Если в системе закончился хладагент через зимой краситель в месте протечки мог окислиться и не флуоресцировать. В этом случае перезарядите и включите кондиционер. система для циркуляции масла и позволяет любому остаточному красителю проявиться в точка утечки. Важно понимать, что краситель прилипает к масло не хладагент; хладагент уносит масло из места утечки точка.

Электрический дополнительный нагреватель

Информация о работе системы и описании компонентов дополнительного электрического нагревателя.
Ссылаться к: Дополнительный климат-контроль - работа системы и ее компоненты Описание (412-03 Дополнительный климат-контроль, описание и Операция).

Подогреватель охлаждающей жидкости кабины для дополнительного климат-контроля

Для информация о работе системы и описании компонентов в кабине подогреватель охлаждающей жидкости для дополнительного климат-контроля для гибридных автомобилей.
Ссылаться к: Дополнительный климат-контроль - работа системы и ее компоненты Описание (412-03 Дополнительный климат-контроль, описание и Операция).

Описание и работа — система климат-контроля — автомобили с: Двойной автоматический контроль температуры (DATC) — работа системы и Компонент Описание

С..

Описание и работа — система климат-контроля — автомобили с: Электронный ручной контроль температуры (EMTC) — работа системы и Компонент Описание

Работа системы Схема системы Элемент Описание 1 GWM 2 Датчик температуры окружающего воздуха (AAT) 3 ПКМ 4 Датчик давления кондиционера 5 Реле муфты кондиционера 6 Катушка возбуждения муфты компрессора кондиционера 7 Модуль управления ОВКВ 8 Привод заслонки распределения воздуха 9 Активатор дверцы температуры 10 Привод дверцы воздухозаборника 11..

Дополнительная информация:

Руководство по обслуживанию Ford Escape 2020-2023: Снятие и установка - Задняя антенна бесключевого доступа


Удаление Снимите панель отделки задней двери. См.: Панель обивки двери багажного отделения (501-05 Внутренняя отделка и украшения, Снятие и установка). Снимите заднюю антенну бесключевого доступа. Отсоедините электрический разъем задней антенны бесключевого доступа. Освободите фиксаторы и снимите заднюю антенну бесключевого доступа. Монтаж ..

Руководство по обслуживанию Ford Escape 2020-2023: Снятие и установка - ГБЦ


Специальные инструменты) / Общее оборудование 303-476 (Т94П-9472-А) Гнездо, датчик кислорода в отработавших газахTKIT-1994-LM/MTKIT-1994-FTKIT-1994-FLM/FM Оборудование для слива масла Устройство для снятия/установки шланговых хомутов Материалы Имя Спецификация Высокопроизводительный двигатель Motorcraft® RTV SiliconeTA-357 ВСЕ-M4G323-A6 Motorcraft® Высокотемпературная никелевая противозадирная смазка XL-2 - ..
