Ford Escape: Ручки, замки, защелки и системы входа / Описание и работа - Ручки, замки, защелки и системы входа - Работа системы и описание компонентов

Работа системы

Схема системы


Элемент Описание
1 Переключатель открывания двери багажного отделения
2 Пассивный ключ
3 RTM (только автомобили с дистанционным запуском)
4 Клавиатура без ключа
5 GWM
6 РГТМ
7 Защелка задней двери
8 Поворотники
9 Рог
10 МПК
11 ИКТ Брелок
12 С пассивным входом
13 Дверные защелки
14 ДДМ
15 ДПМ
16 Переключатель управления дверным замком
17 Переключатель управления дверным замком
18 Задняя антенна без ключа
19 Задняя дверь с электроприводом
20 Без пассивного входа
21 Соленоид открывания лючка топливного бака
22 ПКМ
23 Гибридные автомобили
24 Переключатель открывания двери багажного отделения
25 Переключатель фар
26 Переключатель открывания топливного люка
27 млрд кубометров
28 Только с открытым окном экспресс-драйвера
29 Переключатель управления дверным замком
30 Наружные ручки передних дверей
31 Антенна

Таблица сетевых сообщений

Сетевые входные сообщения BCM


Трансляция сообщение Исходный модуль Сообщение Цель
Скорость автомобиля ПКМ BCM использует данные о скорости автомобиля для функций автоматической блокировки и автоматической разблокировки (при наличии).
Состояние переключателя дверного замка ДДМ / ДДМ Предоставляет BCM запросы на запирание/отпирание на основе входного сигнала от переключателя управления дверным замком.

Сетевые входные сообщения модуля IPC


Трансляция сообщение Исходный модуль Сообщение Цель
Конфигурация функции центра сообщений МПК Предоставляет параметры конфигурации BCM, выбранные драйвером автомобиля, такие как настройки автоматической блокировки и автоматической разблокировки (при наличии).

Дверные замки с электроприводом (с открытием и закрытием передних окон одним касанием)

BCM управляет дверными замками с помощью ряда встроенных реле (водительское отпирание дверей/отпирание дверей пассажира/запирание всех дверей). Когда реле обесточено, заземление по обеим цепям двигателей замков внутри защелок. Когда реле разблокировки срабатывает, подается напряжение к одной стороне двигателя замка, чтобы отпереть дверь(и). Когда реле блокировки подается питание, полярность меняется на противоположную, и моторы запирают двери.

ДДМ и ДПМ посылать сигналы напряжения на выключатели управления замками дверей. Когда дверь переключатель управления замком нажат, сигнал напряжения направляется на массу, индикация запроса на запирание/отпирание дверей. Когда DDM или PDM обнаруживает запрос на блокировку или разблокировку, сообщение отправляется по CAN на BCM для блокировки или разблокировки дверей.

Основанный на по входу от переключателей управления дверным замком, клавиатура бесключевого доступа (при наличии), пассивная система входа (при наличии) и RKE передатчика (при наличии), BCM отпирает дверь водителя, отпирает все двери или запирает все двери.

Дверные замки с электроприводом (с открытым окном водителя одним касанием)

BCM управляет дверными замками с помощью ряда встроенных реле (водительское отпирание дверей/отпирание дверей пассажира/запирание всех дверей). Когда реле обесточено, заземление по обеим цепям двигателей замков внутри защелок. Когда реле разблокировки срабатывает, подается напряжение к одной стороне двигателя замка, чтобы отпереть дверь(и). Когда реле блокировки подается питание, полярность меняется на противоположную, и моторы запирают двери.

Выключатели управления дверным замком являются однополюсными, двухпозиционными. BCM подает сигнал напряжения на выключатель управления дверным замком для блокировать и разблокировать запросы. Когда переключатель нажат для блокировки или разблокировки, соответствующая входная цепь заведена на землю, что указывает на попросить запереть или отпереть двери.

BCM также контролирует состояние блокировки/разблокировки двери, отправляя сигнал напряжения к переключателю обратной связи запирания/отпирания внутри каждой из 4 дверных защелок. Выключатели замкнуты, когда дверь разблокирована, и разомкнуты, когда она заперта.

Функция блокировки переключателя

Функция блокировки переключателя предотвращает несанкционированный доступ к автомобилю из переключатели управления дверным замком или переключатель отпирания двери багажного отделения. BCM игнорирует ввод от обоих выключателей управления дверным замком и выключатель отпирания двери багажного отделения в салоне через 20 секунд после того, как автомобиль с электронным замком. Если какой-либо из этих переключателей активирован, когда они запрещены, звучит звуковой сигнал и в сообщении отображается сообщение центр, чтобы указать, что переключатели заблокированы. BCM позволяет функции этих переключателей, когда автомобиль отпирается электронным способом по другому признаку.

Эту функцию можно включить/отключить через центр сообщений.

Обратная связь по дверному замку с электроприводом

внешние фонари и звуковой сигнал обеспечивают визуальную и звуковую обратную связь, когда отпирание и запирание дверей при определенных обстоятельствах. Ссылаться на следующую таблицу:


ПРИМЕЧАНИЕ: Функция неправильной блокировки (при наличии) издает звуковой сигнал. дважды подайте звуковой сигнал (указатель поворота не мигает), если капот, задняя дверь или какая-либо дверь приоткрыт, когда кнопка блокировки нажата на действительном запрограммированном RKE передатчик (при наличии). Эту функцию можно включить/выключить через центр сообщений.


Действие Статус двери(ей) Статус задней поднимающейся двери Статус Гуда Визуальная/звуковая обратная связь
Нажмите кнопку блокировки на переключателе управления дверным замком. Открыть Закрыто Закрыто Короткая вспышка поворотников после закрытия всех дверей.
Нажмите 7/8 и 9/0 на клавиатуре бесключевого доступа. Закрыто Закрыто Закрыто Короткая вспышка поворотников.
Нажмите кнопку разблокировки на передатчике RKE. Закрыто Закрыто Закрыто Долгая вспышка поворотников.
Нажмите кнопку блокировки на передатчике RKE. Закрыто Закрыто Закрыто Короткая вспышка поворотников.
Нажмите кнопку блокировки на передатчике RKE. Открыть Закрыто Закрыто Короткая вспышка поворотников после закрытия всех дверей.
Нажмите кнопку блокировки на передатчике RKE. Закрыто Открыть Закрыто Короткая вспышка поворотников после закрытия двери багажного отделения.
Нажмите кнопку блокировки на передатчике RKE. Закрыто Закрыто Открыть Короткая вспышка поворотников после закрытия капота.
Дважды нажмите кнопку блокировки на передатчике RKE в течение 3 секунд. Закрыто Закрыто Закрыто Один раз подается звуковой сигнал, дважды мигают указатели поворота.
Дважды нажмите кнопку блокировки на передатчике RKE в течение 3 секунд. Открыть Закрыто Закрыто Рог сразу чирикает и после закрытия всех дверей дважды мигают поворотники.
Дважды нажмите кнопку блокировки на передатчике RKE в течение 3 секунд (при наличии). Закрыто Открыть Закрыто Рог сразу чирикает дважды а после закрытия двери багажного отделения дважды мигают указатели поворота.
Дважды нажмите кнопку блокировки на передатчике RKE в течение 3 секунд (при наличии). Закрыто Закрыто Открыть Рог сразу чирикает дважды а после закрытия капота дважды мигают поворотники.

Там также обратная связь от автомобиля к ключу для дистанционного управления функция запуска. Для получения дополнительной информации о дистанционном запуске отзыв, см. литературу владельца.

Отпирание защелки задней двери

Защелку задней двери можно разблокировать, когда автомобиль находится в ПАРКОВКЕ:

  • электронное отпирание дверей, а затем нажатие на внешний выключатель отпирания двери багажного отделения.
  • нажав кнопку задней поднимающейся двери на действующем запрограммированном IKT (при наличии) или пассивный ключ (при наличии), а затем нажатие внешней двери багажного отделения отпустите переключатель в течение 45 секунд.

BCM посылает сигнал напряжения на выключатель отпирания двери багажного отделения. Когда нажата кнопка открывания двери багажного отделения, сигнал напряжения направляется на заземление, что указывает на запрос на освобождение защелки задней двери. BCM мгновенно подает напряжение на замок задней двери, чтобы привести в действие отпустите мотор.

Защелку задней двери также можно разблокировать с помощью функции пассивного входа. См. Пассивный вход в заднюю поднимающуюся дверь в этом разделе.

Для получения информации об электроприводе задней двери см.
См.: Замки кузова — работа системы и описание компонентов (501-03 Замки кузова, описание и работа).

Клавиатура бесключевого доступа (при наличии)

Клавиатура бесключевого доступа встроена в молдинг окна передней двери. BCM посылает сигналы напряжения по 3 отдельным цепям на вход без ключа клавиатура. При касании отдельной кнопки на клавиатуре отдельный или комбинация входных цепей заведена на землю. На основе этих входы, BCM определяет, какая кнопка была нажата. При получении действительного кода BCM запирает/отпирает двери.

Когда при нажатии кнопки на клавиатуре кнопки подсвечиваются. Клавиатура подсветка гаснет по истечении 5 секунд с момента последней нажатие кнопки. Клавиатура также подсвечивается каждый раз, когда подсвечивается запись. функция активна.

Клавиатура бесключевого доступа может использоваться для:

  • разблокировать водительскую дверь.
  • разблокировать все двери.
  • заблокируйте все двери (кроме случаев, когда открыта дверь водителя).
  • запрограммировать/удалить до 5 кодов пользователей.

Запирание дверей с помощью клавиатуры бесключевого доступа

Это нет необходимости вводить заводской набор или персональный код перед запирание всех дверей. Чтобы запереть все двери, коснитесь и удерживайте кнопки 7/8 и 9/0. кнопки одновременно примерно на 0,5 секунды. Блокировка Функция отключается при открытой двери водителя.

Отпирание дверей с помощью клавиатуры бесключевого доступа

ПРИМЕЧАНИЕ: Транспортные средства, оборудованные пассивным входом, поступают из заводская настройка с отключенной функцией 2-этапной разблокировки (отпирание всех дверей). после ввода заводского кода).

К разблокировать дверь водителя, ввести заводской код или персональный код (каждая цифра должна быть нажата в течение 5 секунд после предыдущей цифры). функция входа с подсветкой активируется, если она не отключена.

Если включена двухэтапная разблокировка, введите заводской код или персональный кода (дверь водителя отпирается), а затем нажмите кнопку 3/4 в течение 5 секунд, чтобы открыть все двери. Эта функция может быть изменена на 1-ступенчатую разблокировать через центр сообщений.

Функция антисканирования

К обеспечивают дополнительную безопасность, клавиатура отключается на 1 минуту после ввод неправильного кода входа семь раз. Клавиатура мигает в течение этого 1-минутного режима, при этом все функции отключены, кроме для 7/8 и 9/0 по-прежнему разрешено запирать автомобиль.

Антискан выключается через 1 минуту бездействия клавиатуры, разблокировка нажата кнопка на передатчике RKE (при наличии), пассивный вход используется функция или включено зажигание.

Восстановление заводского кода ключа

Можно восстановить заводской код для клавиатуры без ключа. с этикетки на BCM, карты кошелька в Литературе владельца, используя диагностическим сканером или с помощью 2 запрограммированных ключей.

Чтобы получить заводской код ключа с помощью 2 запрограммированных ключей, выполните следующие шаги в течение 10 секунд:

  • Вставьте первый запрограммированный ключ в личинку замка зажигания (ИКТ (если экипирован) или стартовую локацию резервного копирования (пассивный ключ) (если есть) и включите зажигание.
  • Выключите зажигание и извлеките первый запрограммированный ключ.
  • Вставьте второй запрограммированный ключ в личинку замка зажигания (IKT (если есть) или место начала резервного копирования (пассивный ключ) (если оборудован) и включите зажигание.

ПРИМЕЧАНИЕ: Предупреждающие сообщения отображаются в центре сообщений перед отображением кода клавиши.

Заводской код на мгновение отображается в центре сообщений.

РКЭ (при наличии)

Функция RKE управляется BCM. Когда кнопка нажата, команда ТИК и РКЭ поступает на РТМ (автомобили с дистанционным запуском) или BCM (автомобили без дистанционного запуска). RTM (автомобили с дистанционным запуском) интерпретирует информацию и отправляет сообщение в BCM по LIN цепи и, когда сеть активна, по CAN. Если БКМ обнаруживает запрограммированный ключ, выполняет команду, контролируя дверь запирается, освобождая защелку задней двери (или отправляя сообщение на RGTM, чтобы открыть заднюю дверь) или активировать звуковой сигнал или сигналы поворота, как необходимый. BCM (автомобили без дистанционного запуска) интерпретирует сигнал сверхвысокой частоты от пассивного ключа через его внутренний приемник. Затем он обрабатывает это информацию внутри себя и выполняет команду, контролируя дверные замки, разблокировав защелку двери багажного отделения (или отправив сообщение на RGTM, чтобы открыть дверь багажного отделения) или включение звукового сигнала или сигналов поворота, как необходимый

Систему RKE можно использовать для:

  • разблокировать водительскую дверь.
  • разблокировать все двери.
  • запереть все двери.
  • разблокируйте защелку задней двери (задняя дверь с ручным управлением) или откройте дверь багажного отделения (механизм задней двери) (кнопка открывания задней двери должна быть нажата дважды в течение 3 секунд).
  • включить/выключить периметральную сигнализацию.
  • активировать/деактивировать тревогу паники.
  • глобальные открыть окна (нажмите разблокировать, а затем в течение 10 секунд нажмите и удерживайте кнопку разблокировки в течение 3 секунд) (если оборудован).
  • дистанционно завести автомобиль (при наличии).
  • настроить поэтапное программирование блокировки (двухэтапная разблокировка или глобальная разблокировка).

Передатчики RKE имеют нормальный рабочий диапазон 30 м (98 футов) на открытом воздухе, без препятствий.

Передатчики RKE и BCM также используйте скользящий код, чтобы предотвратить захват кода кодграббер. Система продвигает счетчик в передатчике RKE. и BCM каждый раз, когда нажимается кнопка передатчика RKE.

В центре сообщений отображается сообщение Аккумулятор ключа разряжен. Скоро замените, когда необходимо заменить элемент питания в пассивном ключе (при наличии).

Разблокировка передатчика RKE (при наличии)

RKE обеспечивает поэтапный процесс отпирания дверей. При получении первого запроса на отпирание дверей РКЭ Функция отпирает только дверь водителя. Если другой запрос на разблокировку получено в течение 3 секунд после первого, все двери разблокированы. Этот функция может быть отключена, чтобы все двери открывались при первом нажатии кнопки разблокировки (глобальная разблокировка) через центр сообщений.

Автомобили поставляются с заводской установкой с отключенной функцией 2-этапной разблокировки (однократное нажатие открывает все двери).

Блокировка передатчика RKE (при наличии)

RKE запрашивает запирание всех дверей при нажатии кнопки блокировки.

Разблокировка защелки задней двери передатчика RKE (ручная задняя дверь)

РКЭ Передатчик обеспечивает функцию разблокировки замка задней двери. Чтобы освободить защелки задней поднимающейся двери, дважды нажмите кнопку задней поднимающейся двери в течение 3 секунд, и выключатель отпирания двери багажного отделения в задней двери в течение 45 секунд.

RKE Transmitter Liftgate Power Open (задняя дверь с электроприводом)

РКЭ Передатчик обеспечивает функцию открывания двери багажного отделения с электроприводом. Чтобы открыть силу дверь багажного отделения, дважды нажмите кнопку задней двери в течение 3 секунд.

Тревожная сигнализация (при наличии)

Функция тревоги паники обеспечивает звуковые и визуальные сигналы тревоги, которые видно по внешнему виду автомобиля. Когда нажата кнопка тревожной сигнализации при первоначальном нажатии функция тревоги паники запрашивает сигналы поворота мигает, и звучит звуковой сигнал до 3 минут или до отключения. одновременное мигание выходов.

тревогу можно активировать только при выключенном зажигании. Этот функция отключена во все остальное время. Деактивация активной паники тревога срабатывает, когда:

  • Обнаружено повторное нажатие тревожной кнопки передатчика RKE (при наличии).
  • состояние зажигания меняется с выключенного.
  • с момента первоначальной активации прошло 2 минуты 45 секунд.

Дистанционный запуск (при наличии)

Установленный на заводе дистанционный запуск позволяет дистанционно управлять автомобилем. началось снаружи автомобиля. Есть двусторонняя связь между пассивным ключом и автомобилем для обеспечения дистанционного запуска состояние транспортного средства. Пассивный ключ содержит зеленый и красный светодиоды для индикации состояния удаленного запуска.

ВЕЛ Положение дел
Мигающий зеленый Ожидание обновления статуса от автомобиля
Мигающий красный Удаленный запуск/остановка не удалась
Сплошной зеленый Удаленный запуск или расширение успешно
Сплошной красный Дистанционная остановка успешна (двигатель выключен)

К удаленно запустите автомобиль, нажмите кнопку блокировки один раз, и пульт дистанционного управления кнопку запуска дважды в течение 3 секунд друг от друга. Транспортное средство должно удаленный запуск, и светодиод на пассивной клавише должен гореть зеленым цветом.

Автомобиль не запускается дистанционно при наличии любого из следующих условий:

  • Функция включения/отключения удаленного запуска находится на экране синхронизации.
  • Капот не закрыт.
  • Автомобиль не находится в ПАРКОВКЕ.
  • Присутствует код неисправности системы трансмиссии, загорающийся индикатор сервисного двигателя.
  • Зажигание включено.
  • Срабатывает сигнализация.
  • Напряжение аккумуляторной батареи автомобиля низкое.

Для получения дополнительной информации о системе дистанционного запуска см. литературу для владельца.

Автоблокировка (при наличии)

Функция автоматического запирания запирает все двери после выполнения всех следующих условий:

  • Все двери закрыты.
  • Зажигание включено.
  • Автомобиль переключается на любую передачу, чтобы привести автомобиль в движение.
  • Автомобиль достигает скорости более 20 км/ч (12,4 мили в час).

Функция автоматической блокировки снова активируется во время того же цикла зажигания, когда выполняются все следующие условия:

  • Скорость автомобиля снижается до менее 15 км/ч (9,3 миль/ч).
  • Дверь то открывается, то закрывается.
  • Автомобиль достигает скорости более 20 км/ч (12,4 мили в час).

Функция автоблокировки может быть включена/отключена через центр сообщений.

Автоматическая разблокировка (если есть)

ПРИМЕЧАНИЕ: Двери не отпираются автоматически, если автомобиль был заперт электронным способом до отпирания двери водителя.

Функция автоматического отпирания отпирает все двери при соблюдении всех следующих условий:

  • Все двери закрыты и заперты.
  • Зажигание было включено.
  • Автомобиль был переведен из парковки, и была достигнута скорость более 20 км / ч (12,4 мили в час).
  • Транспортное средство остановилось.
  • Зажигание переключается на вспомогательное или выключается, и в течение 10 минут открывается дверь водителя.

Функция автоматической разблокировки может быть включена/отключена через центр сообщений.

Умная разблокировка (без кнопки запуска)

Функция интеллектуальной разблокировки предотвращает электронное запирание дверей ключом в цилиндре замка зажигания. Когда BCM получает команду блокировки от выключателя управления дверным замком, и ключ обнаружен в личинке замка зажигания с одной из передних дверей открываются, BCM дает команду разблокировать двери.

К отменить функцию интеллектуальной разблокировки и намеренно заблокировать двери с помощью ключ в личинке замка зажигания, закройте все двери и заприте автомобиля, нажав кнопку блокировки на другом действительно запрограммированном IKT, или механическим ключом с помощью личинки замка двери водителя.

Умная разблокировка (с кнопкой запуска)

функция интеллектуальной разблокировки предотвращает электронное запирание автомобиля когда пассивный ключ оставлен внутри автомобиля. Когда двери с электронным замком, пока дверь приоткрыта, а затем закрыта, салон автомобиля сканируется на наличие пассивного ключа. Если действительный запрограммированный внутри автомобиля обнаруживается пассивный ключ, BCM отпирает двери и дважды подает звуковой сигнал.

Функция интеллектуальной разблокировки также предотвращает блокировку пассивного ключа. внутри багажного отделения. Когда задняя дверь закрыта, салон автомобиля сканируется на наличие пассивного ключа. Если пассивный ключ обнаруживается в багажном отделении, когда дверь багажного отделения открыта. закрывается, BCM освобождает защелку двери багажного отделения и дважды подает звуковой сигнал.

К отключите функцию интеллектуальной разблокировки, заблокируйте двери с помощью бесключевого доступа входной клавиатурой, личинкой дверного замка или другим запрограммированным пассивным ключом.

Отпирание люка топливного бака (при наличии - гибридные автомобили)

ПКМ подает сигнал напряжения на выключатель открывания лючка топливного бака, расположенный на переключателе фар. При нажатии кнопки сигнал направляется к обратному контуру, что указывает на запрос на открытие топливного бака дверная защелка.

Когда ПКМ обнаруживает, что кнопка открывания лючка топливного бака нажата, он проверяет топливный бак на избыточное давление паров топлива. Если избыток паров в топливном баке обнаруживается давление, PCM активирует насос для удаления избыточного давления.

Когда ПКМ обнаруживает снятие избыточного давления, подает напряжение и заземление к соленоиду открывания лючка топливного бака, освобождая горловину топливного бака дверная защелка. Процесс открывания лючка топливного бака может занять много времени. как 15 секунд.

В В случае отказа электронной системы открывания лючка топливного бака защелку лючка топливного бака можно открыть вручную с помощью ручного топливного бака. рычаг открывания лючка заливной горловины.

Пассивный вход (при наличии)

ПРИМЕЧАНИЕ: Чтобы выполнить точную диагностику проблемы, убедитесь, что автомобиль имеет полностью заряженный аккумулятор 12 В и находится в хорошем состоянии при проведении любых электрических точечных испытаний. Когда транспортное средство 12-вольтовая батарея ниже установленного порога, некоторые функции могут быть отключены. ограничиваются или перестают действовать и приводят к ошибочному диагнозу.

Функция пассивного входа отпирает или запирает двери или открывает задняя дверь без использования механического плоского ключа или RKE функция передатчика.

Когда BCM обнаруживает прикосновение датчика блокировки или отпирания к внешней ручке двери, или нажата внешняя кнопка открывания двери багажного отделения, она активирует низкочастотная антенна в соответствующей наружной ручке двери или внутри багажного отделения. Низкочастотная антенна посылает сигнал для активации пассивного ключа. Затем пассивный ключ отвечает отправка высокочастотного сигнала обратно на RTM (автомобили с дистанционным запуском). RTM (автомобили с дистанционным запуском) интерпретирует высокочастотный сигнал от пассивного ключа и отправляет информацию в BCM. Если БКМ обнаруживает действительный запрограммированный пассивный ключ, BCM отпирает дверь водителя, отпирает или запирает все 4 двери, освобождает защелка задней двери (ручная задняя дверь) или отправляет команду RGTM на включение откройте заднюю дверь (задняя дверь с электроприводом). BCM (автомобили без дистанционного запуска) интерпретирует сигнал сверхвысокой частоты от пассивного ключа через его внутренний приемник. Затем он обрабатывает это информацию внутри и отпирает дверь водителя, отпирает или запирает все 4 двери, освобождает защелку задней двери (задняя дверь с ручным управлением) или отправляет команда RGTM на открытие двери багажного отделения с электроприводом (задняя дверь с электроприводом).

Дверь пассивного входа

С запрограммированный пассивный ключ в пределах 1 м (3,28 фута) от двери, коснитесь датчик блокировки или разблокировки на наружной ручке двери. Двери запираются или разблокировать в зависимости от того, к какому датчику прикоснулись на ручке. Разблокировка кнопка расположена на внутренней стороне рукоятки, а кнопка блокировки расположен на внешней верхней поверхности рукоятки.

Функция пассивного входа в переднюю дверь водителя либо отпирает дверь водителя (если включено 2-этапное отпирание) или все четыре двери (если 2-этапное отпирание включено). неполноценный). Функция пассивного входа всегда блокирует все четыре двери, когда кнопка блокировки нажата.

Функция пассивного входа в переднюю пассажирскую дверь всегда запирает или отпирает все четыре двери.

Пассивный вход в заднюю дверь

С запрограммированный пассивный ключ в пределах 1 м (3,28 фута) от двери багажного отделения, нажмите внешнюю кнопку отпирания двери багажного отделения в задней части автомобиля, чтобы отоприте защелку двери багажного отделения (ручная дверь багажного отделения) или откройте дверь багажного отделения с помощью электропривода. (электропривод задней двери).

Для получения информации о функции громкой связи с электроприводом задней двери см.
См.: Замки кузова — работа системы и описание компонентов (501-03 Замки кузова, описание и работа).

Компонент Описание

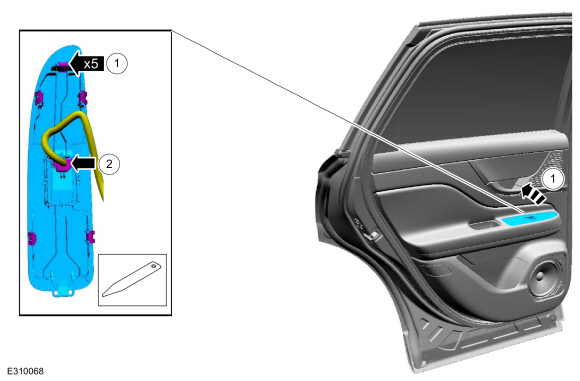

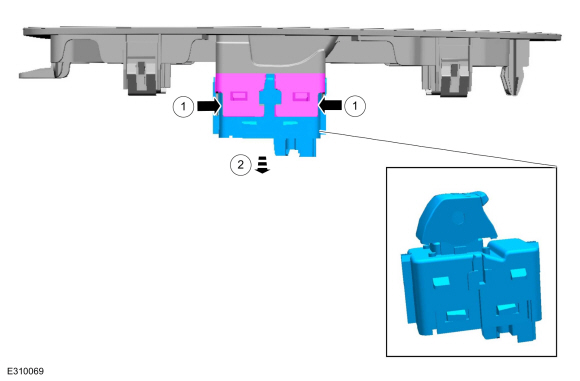

Переключатели управления дверным замком (с открытым окном водителя одним касанием)

Выключатели управления дверным замком являются однополюсными, двухпозиционными. BCM подает сигнал напряжения на выключатель управления дверным замком для блокировать и разблокировать запросы. Когда переключатель нажат для блокировки или разблокировки, соответствующая входная цепь заведена на землю, что указывает на попросить запереть или отпереть двери.

Переключатели управления дверными замками (только при открытии и закрытии передних окон одним касанием)

Выключатели управления дверным замком являются однополюсными, двухпозиционными. ДДМ и ДПМ подать сигналы напряжения на выключатель управления дверным замком для блокировать и разблокировать запросы. Когда переключатель нажат для блокировки или разблокировки, соответствующая входная цепь заведена на землю, что указывает на попросить запереть или отпереть двери.

Дверные защелки

дверные защелки являются герметичными узлами и содержат привод дверного замка и переключатель приоткрытой двери. Приводы дверных замков работают в двух направлениях, в зависимости от полярности напряжения. Дверные замки могут быть смазывается при необходимости.

Переключатель открывания двери багажного отделения

Выключатель отпирания двери багажного отделения представляет собой контактный выключатель мгновенного действия, который подает сигнал заземления на BCM и, если имеется, на RGTM. Когда нажимается выключатель открывания двери багажного отделения, сигнал направляется на массу указывает запрос на BCM и RGTM на отпирание двери багажного отделения защелка или электропривод, открывающий дверь багажного отделения.

Защелка задней двери (задняя дверь с ручным управлением)

Защелка задней двери содержит привод отпирания и приоткрытый выключатель. BCM подает напряжение на привод, чтобы отпереть дверь багажного отделения. от нападающего.

Клавиатура бесключевого доступа (при наличии)

клавиатура без ключа представляет собой сенсорный емкостный датчик, встроенный в молдинг окна передней двери. Когда палец касается клавиатуры, изменяет емкость датчика в области пальца трогать. При касании отдельной кнопки на клавиатуре отдельный или комбинация входных цепей заведена на землю. Только клавиатура срабатывает при касании пальцем. Клавиатура бесключевого доступа может не работать когда надеты перчатки. Перчатки действуют как изолятор и не позволяют палец, чтобы изменить емкость датчика.

ДДМ или ДДМ

ДДМ и ДПМ следить за переключателями управления дверным замком и контролировать работу электростеклоподъемники и зеркала с электроприводом. Они общаются с каждым другой и BCM по CAN.

При замене DDM и PDM требуется PMI.

ИКТ (при наличии)

IKT объединяет функции передатчика PATS и RKE в одном устройстве.

Во время процедур программирования ключей передатчики PATS и RKE идентификация IKT запрограммированы. См. литературу владельца для максимального количества ключей, которые можно запрограммировать на автомобиль.

Пассивный ключ (при наличии)

ПРИМЕЧАНИЕ: Некоторые бренды/типы зарядных устройств для мобильных телефонов или портативных компьютеров могут создавать помехи, которые могут привести к PATS. беспокойтесь, если пассивный ключ находится в непосредственной близости от зарядного устройства. Если наблюдается проблема, отодвиньте пассивный ключ от зарядного устройства и попытаться включить зажигание.

Пассивный ключ объединяет функции передатчика PATS и RKE в одном устройстве.

Во время процедур программирования ключей PATS и RKE передатчик Идентификация пассивного ключа оба запрограммированы. Видеть Литература владельца для максимального количества ключей, которые можно запрограммировать к транспортному средству.

Пассивный ключ также содержит съемный плоский ключ, который разблокирует драйвер. дверь в случае сбоя в электроснабжении (например, из-за разрядившейся батареи). Для пассивного ключа требуется 1 батарейка. Их всегда следует заменять в качестве набор. Инструкции по замене батареи см. в руководстве пользователя. Литература.

К завести автомобиль в случае выхода из строя батареи пассивного ключа, место пассивный ключ (если он есть) в исходном месте резервного копирования.
Ссылаться к: Пассивная противоугонная система (PATS) — расположение компонентов (419-01C Пассивная противоугонная система (PATS) — автомобили с: Автомобиль без ключа Система, описание и работа).

Наружные ручки передних дверей

ПРИМЕЧАНИЕ: Некоторые бренды/типы зарядных устройств для мобильных телефонов или портативных компьютеров могут создавать помехи, которые могут привести к PATS. беспокойство, если пассивный ключ (если есть) находится в непосредственной близости заряда, и в сообщении появится сообщение «Ключ не обнаружен». центр. Если наблюдается проблема, переместите пассивный ключ (если есть) от зарядного устройства и попытайтесь включить зажигание.

наружные ручки передних дверей содержат антенну для бесключевого доступа и емкостный сенсорный датчик(и). Антенны и датчики блокировки/разблокировки подключен к BCM. При активации антенна передает низкочастотный сигнал для активации пассивного ключа (если имеется).

Переключатель открывания лючка топливного бака (гибридные автомобили)

Выключатель открывания лючка топливного бака встроен в выключатель фар. На него подается сигнал напряжения от PCM для запроса открывания лючка топливного бака. Когда переключатель нажат чтобы открыть лючок топливного бака, вход направляется на обратный цепь, указывающая на запрос на открытие защелки лючка топливного бака.

Соленоид открывания лючка топливного бака (гибридные автомобили)

Датчик неплотной крышки топливного бака встроен в соленоид открывания крышки топливного бака. ПКМ контролирует датчик приоткрытия лючка топливного бака и, если обнаруживает неисправность с системой открытия топливного бака, отправляет сообщения на IPC, чтобы указать на обнаружение неисправности.

Задняя антенна без ключа

ПРИМЕЧАНИЕ: Некоторые бренды/типы зарядных устройств для мобильных телефонов или портативных компьютеров могут создавать помехи, которые могут привести к PATS. беспокоит, если пассивный ключ (если есть) находится в непосредственной близости от зарядка и в сообщении отображается сообщение No Key Detected центр. Если наблюдается проблема, переместите пассивный ключ (если есть) от зарядного устройства и попытайтесь включить зажигание.

Задняя антенна бесключевого доступа подключена к BCM. При активации он передает низкочастотный сигнал для активации пассивного ключа (если оборудован).

RTM (только автомобили с дистанционным запуском)

RTM связывается со всеми передатчиками RKE (если есть) и пассивными информацию о ключе (при наличии) в BCM по цепи на основе LIN независимо от того, активен ли CAN. RTM представляет собой приемную антенну, получает высокочастотные сигналы от пассивных ключей (если есть).

RTM требует PMI при замене.

млрд кубометров

BCM является главным модулем управления дверным замком с электроприводом. система. Он отвечает за запирание/отпирание дверей. BCM получает входные данные для выключателей управления дверным замком, ключей и RKE передатчик (при наличии) передает команды по цепям на основе CAN и LIN. BCM (автомобили без дистанционного запуска) интерпретирует сигнал сверхвысокой частоты от пассивного ключа через его внутренний приемник. Затем он обрабатывает это информация внутри.

При замене BCM выполните процедуры PMI и сброса параметров и запрограммируйте как минимум 2 ключа.

Описание и работа - Ручки, замки, защелки и системы входа - Обзор

Обзор Функция запирания/отпирания с питанием запирает или отпирает двери по запросу с любого из следующих входов: Переключатель управления дверным замком Клавиатура бесключевого доступа (при наличии) Пассивная система входа (при наличии) Передатчик RKE (при наличии) Дверь водителя также можно отпереть/запереть вручную с помощью механического ключа в личинке дверного замка...

Диагностика и тестирование - замки, защелки и системы входа

Таблица диагностических кодов неисправностей (DTC) Диагностика, описанная в данном руководстве, предполагает наличие определенного уровня навыков и знаний методов диагностики, характерных для Ford. СМ.: Методы диагностики (100-00 Общая информация, описание и работа)...

Дополнительная информация:

Руководство по эксплуатации Ford Escape 2020-2023: Запчасти для мотоциклов


1,5 л EcoBoost™ 1 Если масляный фильтр Motorcraft недоступен, используйте масляный фильтр, отвечающий отраслевым требованиям спецификация SAE/USCAR-36. Мы рекомендуем запчасти Motorcraft, можно приобрести у официального дилера или в www.fordparts.com. Мы проектируем эти частей для вашего автомобиля, чтобы соответствовать или превышать наши характеристики...

Руководство по обслуживанию Ford Escape 2020-2023: Общие процедуры - Деформация блока цилиндров


Специальные инструменты) / Общее оборудование щуп Проверять ПРИМЕЧАНИЕ: Спецификацию см. в соответствующем Разделе 303-01. ПРИМЕЧАНИЕ: Используйте линейку, откалиброванную производитель должен быть плоским в пределах 0,005 мм (0,0002 дюйма) на погонный фут длина, например Snap-On® GA438A или аналогичный...
