Ford Escape: Автоматическая коробка передач — Автоматическая коробка передач — HF45 / Описание и работа — Описание коробки передач — Обзор

Обзор передачи

Бесступенчатая трансмиссия с электронным управлением (eCVT) состоит из следующих внутренних компонентов:

  • Тяговый двигатель
  • Генератор/стартер
  • Клеммы высокого напряжения
  • Насос и фильтр в сборе
  • Активатор парковочного замка
  • TFT-сенсор
  • Планетарный носитель
  • Дифференциальная несущая
  • Катушка индуктивности высокого напряжения
  • Вспомогательный насос трансмиссионной жидкости

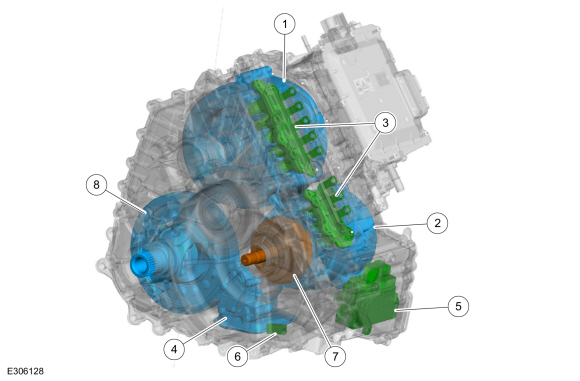

Элемент Описание
1 Тяговый двигатель
2 Генератор/стартер
3 Клеммы высокого напряжения
4 Насос и фильтр в сборе
5 Активатор парковочного замка
6 Датчик температуры трансмиссионной жидкости (TFT)
7 Планетарный носитель
8 Дифференциальная несущая
9 Катушка индуктивности высокого напряжения
10 Вспомогательный насос трансмиссионной жидкости

Когда диапазон трансмиссии находится в положении парковки, собачка парковки блокирует главная передача к картеру трансмиссии, и автомобиль не может двигаться. Автомобиль можно включить, и загорится индикатор готовности. чтобы указать, что рычаг селектора можно вывести из положения парковки, и автомобиль можно водить.

Когда диапазон передачи находится в положении заднего хода, ISC (инвертор системный контроллер) изменяет полярность катушки возбуждения, которая меняет направление электродвигатель для движения автомобиля задним ходом.

Когда диапазон передачи находится в нейтральном положении, электродвигатель не обеспечивает питание или удерживает главную передачу и главную передачу может свободно вращаться.

Когда диапазон передачи находится в положении привода, ISC обеспечивает высокую ток напряжения на электродвигатель для передачи крутящего момента на конечную водить машину.

Когда диапазон трансмиссии находится в нижнем положении, трансмиссия усиливает рекуперативное торможение при отпускании педали акселератора до обеспечивают ощущение торможения двигателем и повышенную зарядку аккумулятора.

Идентификационные теги

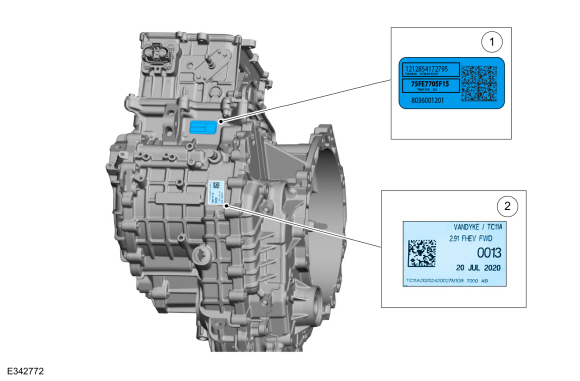

Расположение идентификационной метки


Элемент Описание
1 Тег стратегии передачи
2 Идентификационная бирка передачи

Идентификационные теги

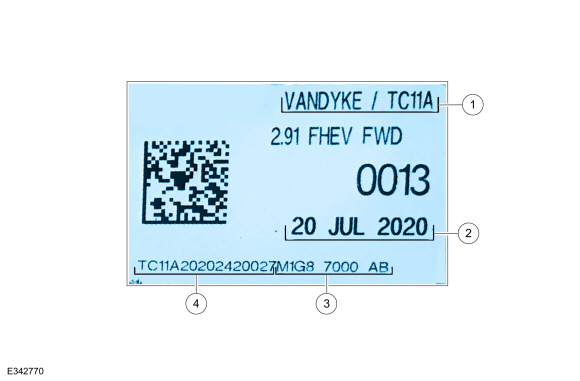

Идентификационная бирка коробки передач


Элемент Описание
1 сборочный завод
2 Дата сборки трансмиссии
3 Номер детали коробки передач
4 Серийный номер коробки передач
