Ford Escape: Стеклоочистители и омыватели / Общие процедуры — Муфта шланга омывателя

Отключить

1. ПРЕДУПРЕЖДЕНИЕ: Перед началом любой сервисной процедуры в этом см. Предупреждения о безопасности в разделе 100-00 Общая информация. Несоблюдение этого указания может привести к серьезным личным рана.

   См.: Меры предосторожности для здоровья и безопасности (100-00 Общая информация, описание и работа).


1. УВЕДОМЛЕНИЕ: Во избежание повреждения муфты не используйте ручные инструменты для отсоединения/подсоединения C-lock.

   ПРИМЕЧАНИЕ: Не снимайте стопорное кольцо с соединителя C-lock.

   ПРИМЕЧАНИЕ: Держите муфту за внутреннюю сторону соединения шланга, чтобы предотвратить внутреннее вращение муфты.

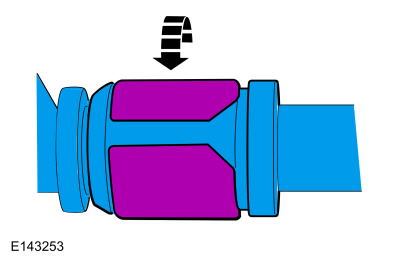

   Аккуратно поверните стопорное кольцо, пока оно не повернется примерно на 90 градусов.


1. УВЕДОМЛЕНИЕ: Гнездовая сторона соединителя C-lock содержит уплотнительное кольцо. Соблюдайте осторожность, чтобы не потерять уплотнительное кольцо.

   Сдвиньте муфту C-lock в сторону от фитинга компонента.


1. УВЕДОМЛЕНИЕ: Не оставляйте стопорное кольцо в разблокированном положении. Это ослабит стопорное кольцо и не позволит ему правильно зафиксироваться. место при повторной сборке, что приводит к утечке.

   Поверните стопорное кольцо обратно в исходное запертое положение.

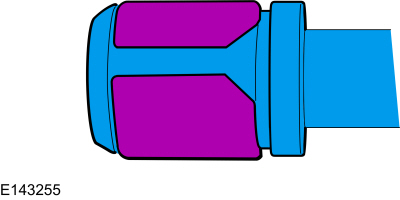

1. Для соединения убедитесь, что стопорное кольцо соединителя C-lock находится в закрытом положении.


1. ПРИМЕЧАНИЕ: Стопорное кольцо слегка приоткрывается, чтобы фитинг с наружной резьбой мог войти в муфту C-lock.

   ПРИМЕЧАНИЕ: Слышно, как стопорное кольцо входит в положение блокировки.

   Вставьте фитинг с наружной резьбой в муфту C-lock.


1. Осторожно потяните муфту C-lock, чтобы убедиться, что она установлена ​​правильно.
