Ford Escape: Информационно-развлекательная система — Общая информация / Снятие и установка — Антенный кабель аудиоблока

Специальные инструменты) / Общее оборудование

Средство для снятия внутренней отделки

Удаление

ПРИМЕЧАНИЕ: Действия по удалению в этой процедуре могут содержать сведения об установке.

ПРИМЕЧАНИЕ: Антенные кабели оригинального оборудования являются частью проводки. ремни и не могут быть удалены. Эта процедура относится к замене кабеля только путем наложения кабеля.

Антенные кабели жгута панели приборов

  1. Снимите напольную консоль.
    См.: Консоль пола (501-12 Приборная панель и консоль, Снятие и установка).
  1. Снимите центральный регистр приборной панели.
    См.: Центральные регистры (412-00 Система климат-контроля — Общая информация, снятие и установка).

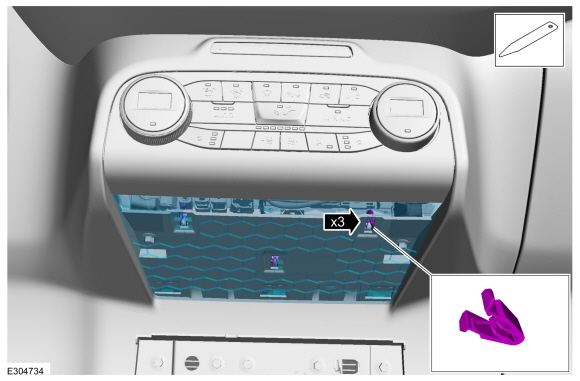

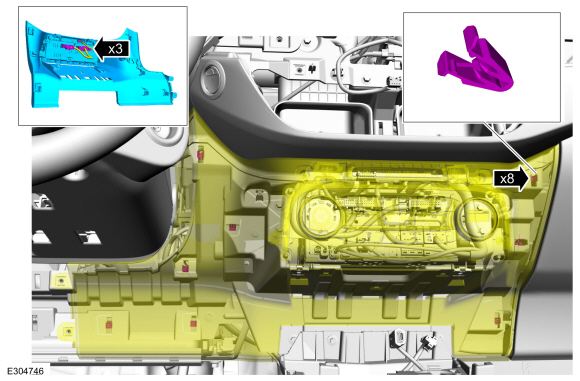

  1. Освободите зажимы и снимите нижнюю панель отделки климат-контроля.
    Используйте общее оборудование: средство для снятия внутренней отделки салона.

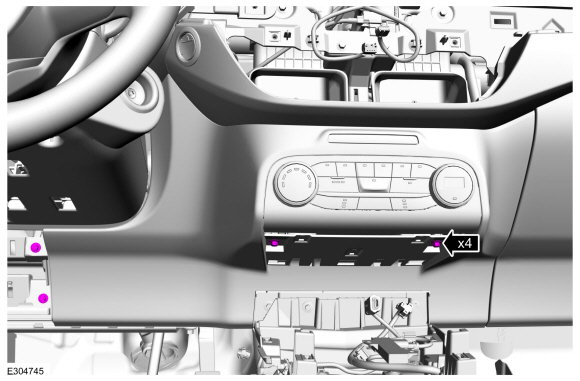

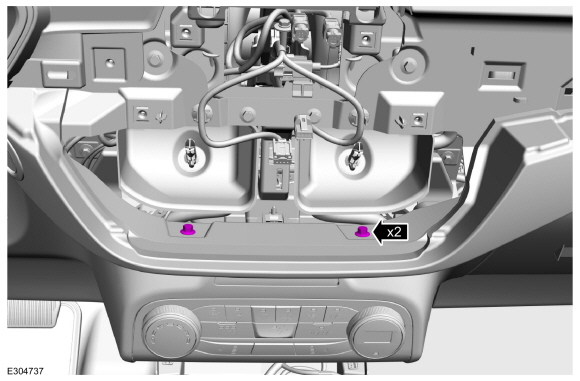

  1. Снимите винты.
    Крутящий момент: 22 фунта на дюйм (2,5 Нм)

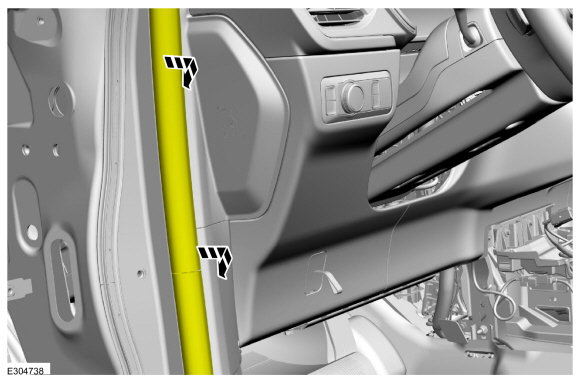

  1. Расположите в стороне уплотнитель левой передней двери.

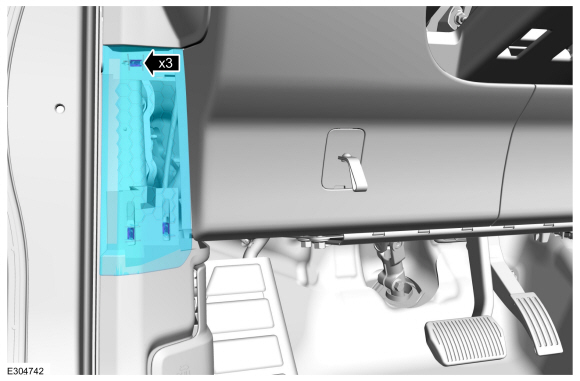

  1. Освободите зажим и снимите центральную панель отделки передней стойки.
    Используйте общее оборудование: средство для снятия внутренней отделки салона.

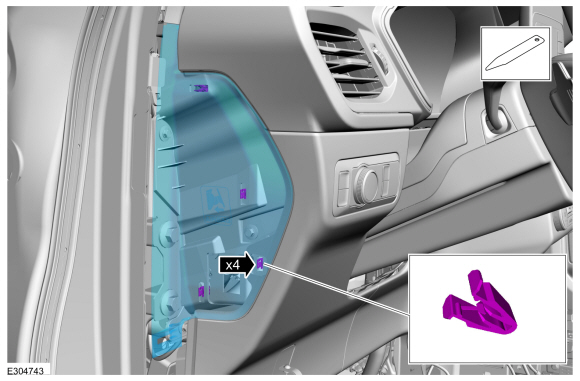

  1. Освободите фиксаторы и снимите отделочную панель левой приборной панели.
    Используйте общее оборудование: средство для снятия внутренней отделки салона.
  1. Освободите фиксаторы, отсоедините электрический разъем и снимите панель отделки левого проема рулевой колонки.
    Используйте общее оборудование: средство для снятия внутренней отделки салона.
  1. Снимите винты.
    Крутящий момент: 22 фунта на дюйм (2,5 Нм)

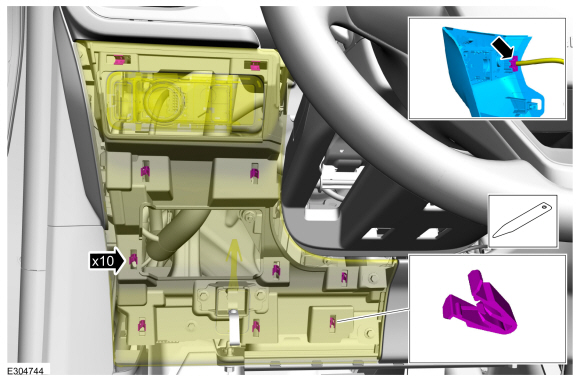

  1. Освободите фиксаторы, отсоедините электрические разъемы и снимите панель отделки правого проема рулевой колонки.
    Используйте общее оборудование: средство для снятия внутренней отделки салона.

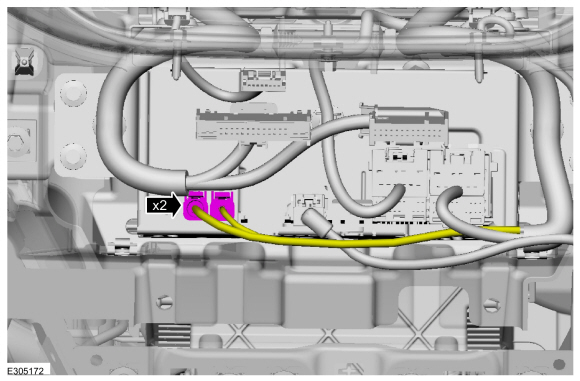

  1. Отсоедините электрические разъемы.

Антенные кабели на теле

  1. Снимите накладки на пороги передних дверей.
    См.: Панель отделки передней накладки порога (501-05 Внутренняя отделка и украшения, Снятие и установка).

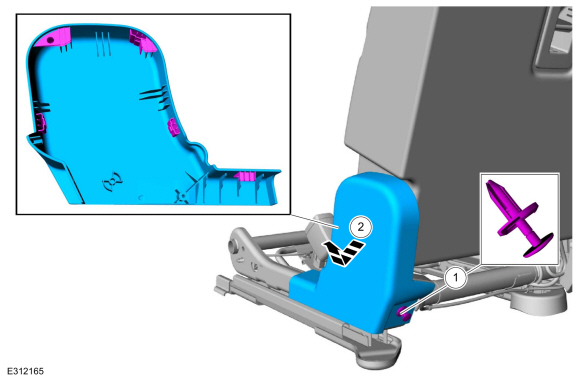

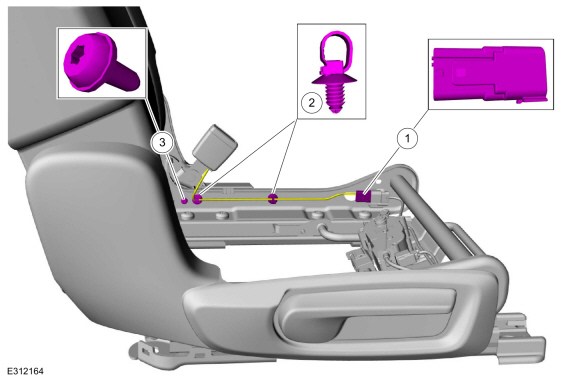

  1. Снимите передние сиденья.
    См.: Переднее сиденье (501-10A Передние сиденья, Снятие и установка).
  1. Снимите напольную консоль.
    См.: Консоль пола (501-12 Приборная панель и консоль, Снятие и установка).
  1. Снимите панели отделки багажного отделения.
    См.: Панель отделки багажного отделения (501-05 Внутренняя отделка и украшения, Снятие и установка).

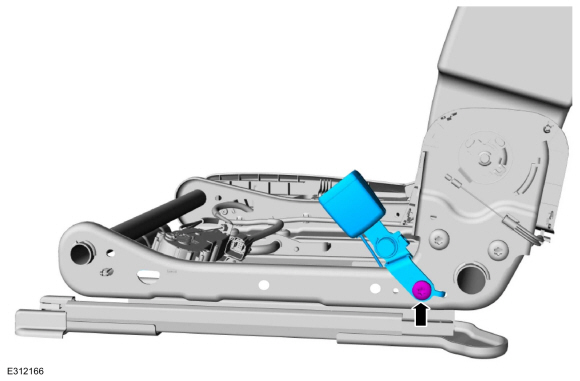

  1. Снимите пряжки ремней безопасности.
    См.: Пряжка переднего ремня безопасности (501-20A Системы ремней безопасности, Снятие и установка).
  1. Опустите обивку потолка.
    См.: Обшивка потолка — занижение (501-05 Внутренняя отделка и декоративные элементы, снятие и установка).

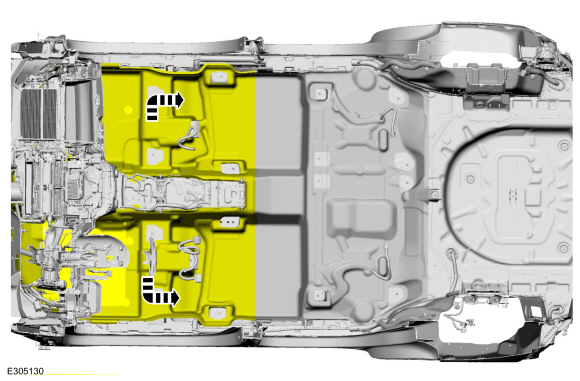

  1. Расположите ковер на полу для доступа.

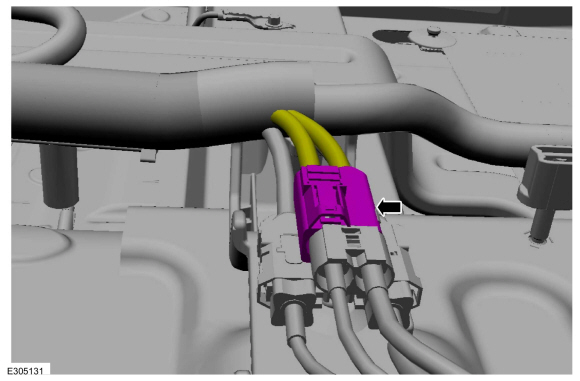

  1. Отсоедините разъем коаксиального кабеля переднего жгута кузова.

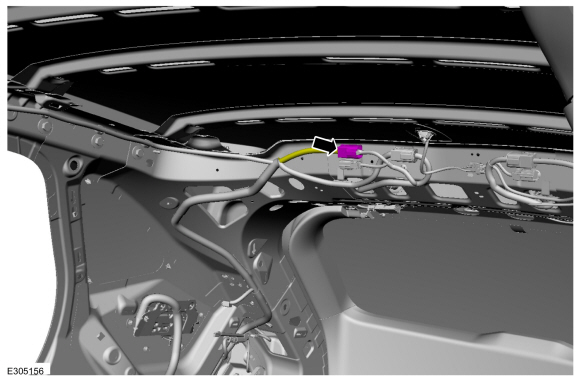

  1. Отсоедините разъем кабеля антенны AM/FM.
  1. Отсоедините разъем антенного кабеля FM 2.

Кабель антенны AM/FM на двери багажного отделения

  1. Опустите обивку потолка.
    См.: Обшивка потолка — занижение (501-05 Внутренняя отделка и декоративные элементы, снятие и установка).

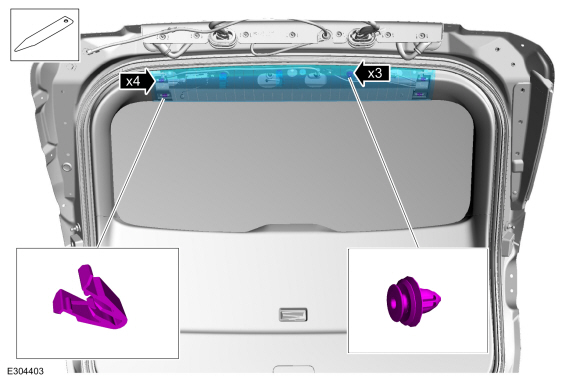

  1. Освободите зажимы, фиксаторы отделки и снимите центральную верхнюю панель внутренней отделки двери багажного отделения.
    Используйте общее оборудование: средство для снятия внутренней отделки салона.

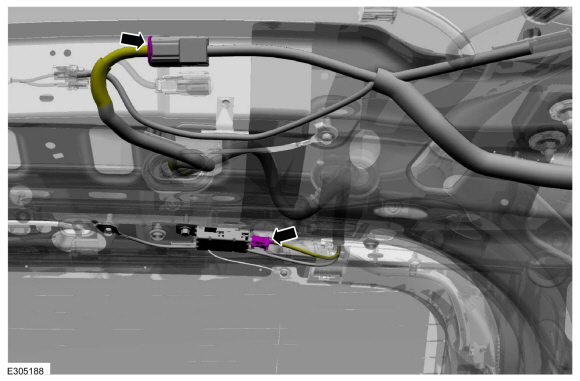

  1. Отсоедините разъемы жгута проводов задней двери AM/FM.

Антенный кабель задней двери FM2

  1. Опустите обивку потолка.
    См.: Обшивка потолка — занижение (501-05 Внутренняя отделка и декоративные элементы, снятие и установка).
  1. Освободите зажимы, фиксаторы отделки и снимите центральную верхнюю панель внутренней отделки двери багажного отделения.
    Используйте общее оборудование: средство для снятия внутренней отделки салона.

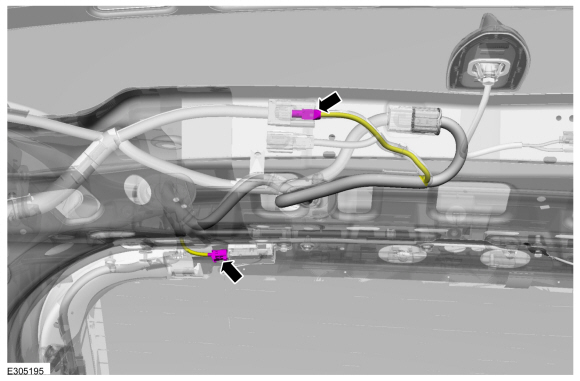

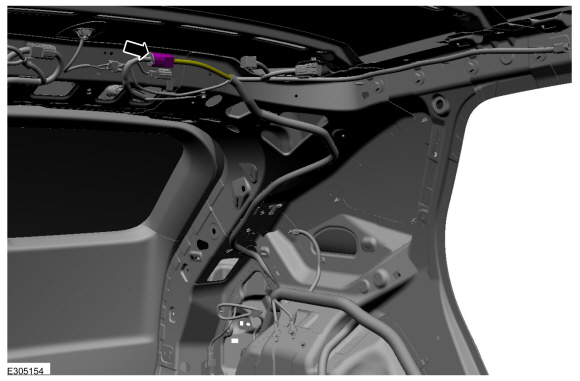

  1. Отсоедините разъемы жгута проводов задней подъемной двери FM 2.

Монтаж

Антенные кабели жгута панели приборов

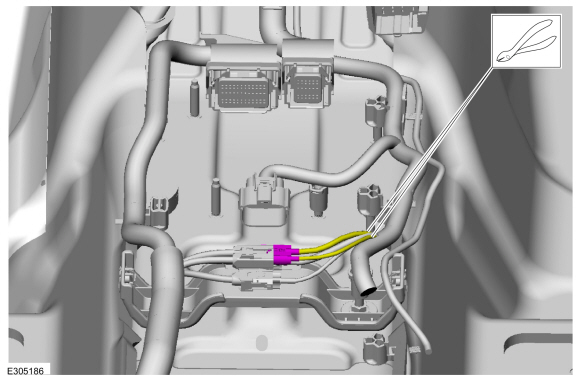

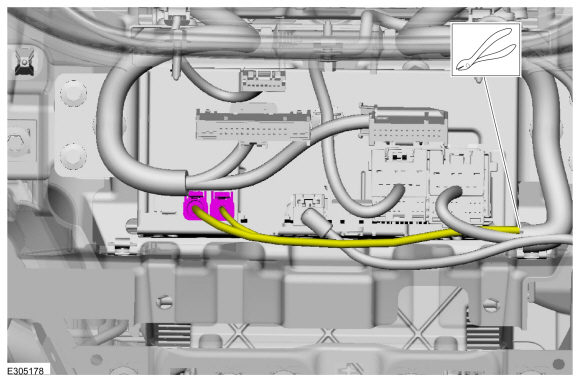

  1. Отрежьте разъемы коаксиального кабеля жгута антенны приборной панели от жгута приборной панели.
  1. Отрежьте разъем коаксиального кабеля жгута антенны приборной панели от жгута приборной панели.

  1. Установите новый коаксиальный кабель.
    • Проложите новый антенный кабель жгута панели приборов, следуя показанной схеме.
    • При необходимости закрепите новый антенный кабель жгута проводов приборной панели, чтобы избежать проблем с NVH.

Антенные кабели на теле

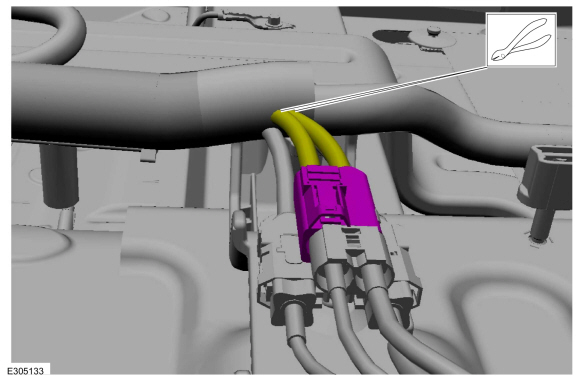

  1. Отрежьте разъем коаксиального кабеля переднего жгута кузова от жгута кузова.
  1. УВЕДОМЛЕНИЕ: Соблюдайте осторожность, чтобы не повредить жгут проводов.


    Отрежьте конец верхнего коаксиального кабеля антенны AM/FM.

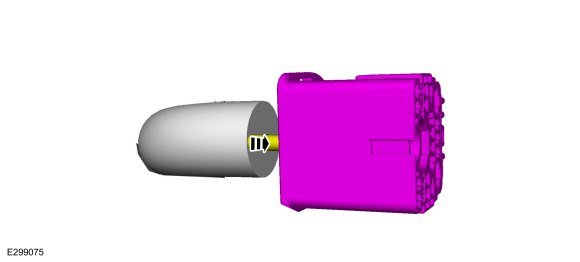

    • Освободите удерживающие выступы.
    • Выньте конец коаксиального кабеля из корпуса разъема.
  1. УВЕДОМЛЕНИЕ: Соблюдайте осторожность, чтобы не повредить жгут проводов.


    Отрежьте конец верхнего коаксиального кабеля антенны FM 2.
    • Освободите удерживающие выступы.
    • Выньте конец коаксиального кабеля из корпуса разъема.

  1. Установите новый коаксиальный кабель.

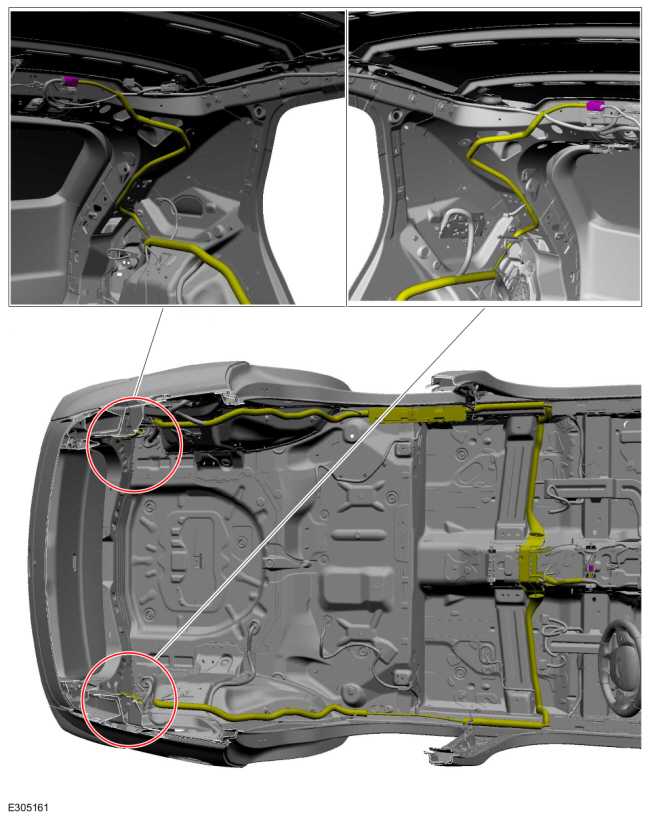

    • Проложите новый кабель антенны жгута кузова, следуя показанному маршруту.
    • При необходимости закрепите новый антенный кабель нательного жгута, чтобы избежать проблем с NVH.
  1. Вставьте конец кабеля в разъем антенны AM/FM.
  1. Вставьте конец кабеля в разъем антенны FM 2.

Кабель антенны AM/FM на двери багажного отделения

  1. УВЕДОМЛЕНИЕ: Соблюдайте осторожность, чтобы не повредить жгут проводов.


    Отрежьте конец коаксиального кабеля AM/FM антенны задней двери.
    • Освободите удерживающие выступы.
    • Выньте конец коаксиального кабеля из корпуса разъема.

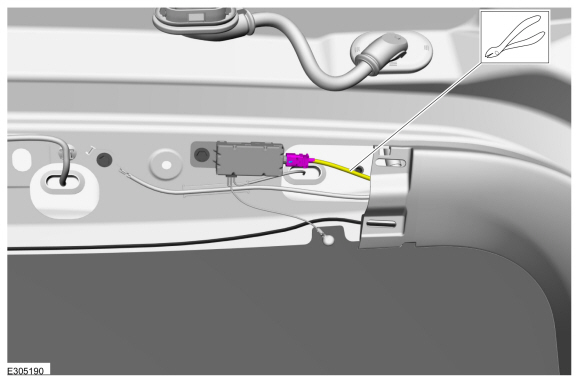

  1. Отрежьте конец коаксиального кабеля AM/FM антенны задней двери.

  1. Установите новый коаксиальный кабель антенны AM/FM.

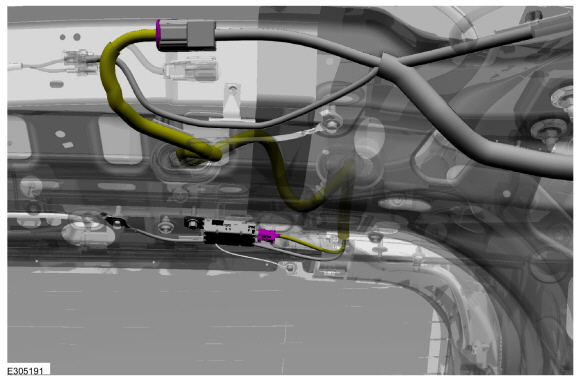

    • Проложите новый антенный кабель AM/FM, следуя показанной схеме.
    • При необходимости закрепите новый антенный кабель AM/FM, чтобы избежать проблем с NVH.
  1. Подсоедините разъемы жгута проводов задней двери AM/FM.

Антенный кабель задней двери FM2

  1. УВЕДОМЛЕНИЕ: Соблюдайте осторожность, чтобы не повредить жгут проводов.


    Отрежьте конец коаксиального кабеля задней двери антенны FM 2.
    • Освободите удерживающие выступы.
    • Выньте конец коаксиального кабеля из корпуса разъема.
  1. Отрежьте конец коаксиального кабеля задней двери антенны FM 2.

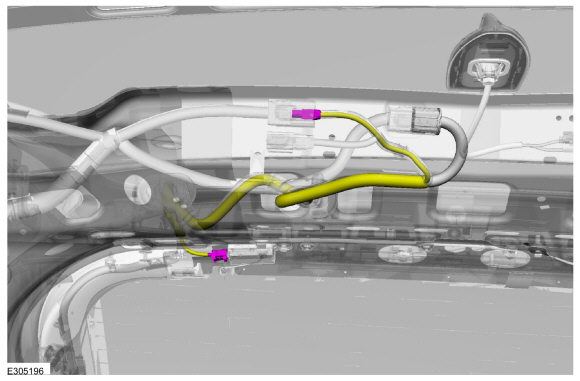

  1. Установите новый коаксиальный кабель антенны FM 2.
    • Проложите новый кабель антенны FM 2, следуя показанной схеме.
    • При необходимости закрепите новый кабель антенны FM 2, чтобы избежать проблем с NVH.
  1. Подсоедините разъемы жгута проводов задней подъемной двери FM 2.

Все антенные кабели

  1. Для установки выполните процедуру удаления в обратном порядке.
