Ford Escape: Ремонт листового металла задней части / Снятие и установка — задняя панель и усиление

Специальные инструменты) / Общее оборудование

Оборудование для точечной сварки сопротивлением
Скребок для прямых кромок
Пистолет горячего воздуха
Сверло 8 мм
Сварочное оборудование MIG/MAG
Сверло для точечной сварки
Плоскогубцы

Материалы

Имя Спецификация
Клей для склеивания металлов
TA-1, TA-1-B, 3M™ 08115, LORD Fusor® 108B, Henkel Teroson EP 5055
-
Герметик для швов
ТА-2-Б, 3M™ 08308, LORD Fusor® 803DTM
-
Ремонт гибкой пены
3M™ 08463, LORD Fusor® 121
-

Удаление

ПРЕДУПРЕЖДЕНИЕ: Электромобили, поврежденные в результате аварии, могли быть скомпрометированы системы безопасности высокого напряжения и представляют потенциально высокое напряжение опасность поражения электрическим током. Соблюдайте осторожность и носите соответствующие личные Средства индивидуальной защиты (СИЗ), в том числе средства защиты от высокого напряжения. перчатки и сапоги. Снимите все металлические украшения, включая часы и кольца. Изолируйте систему высокого напряжения в соответствии с указаниями Ford Emergency Response. Руководство для автомобиля. Несоблюдение этих инструкций может привести к серьезной травме или смерти.

УВЕДОМЛЕНИЕ: Аккумуляторный электромобиль (BEV), гибридный электромобиль (HEV) и подключаемый гибридный электромобиль (PHEV) содержат высоковольтную батарея. Перед резкой или сваркой вблизи высоковольтной батареи необходимо быть удалены во избежание повреждений.

ПРИМЕЧАНИЕ: Показана левая (левая) сторона, правая (правая) сторона аналогична.

  1. ПРЕДУПРЕЖДЕНИЕ: Перед началом любой сервисной процедуры в этом руководство, см. предупреждения об опасности для здоровья и безопасности в разделе 100-00 Общие сведения. Информация. Несоблюдение этого указания может привести к серьезным личный вред.

    См.: Меры предосторожности для здоровья и безопасности (100-00 Общая информация, описание и работа).
    См.: Меры предосторожности для здоровья и безопасности высоковольтных систем — Обзор (100-00 Общая информация, описание и эксплуатация).
  1. Снимите обшивку грузового отсека.
    См.: Панель облицовки порога багажного отделения (501-05 Внутренняя отделка и украшения, Снятие и установка).
  1. Снимите фиксатор задней двери.
  1. С обеих сторон.
    Снимите задний фонарь в сборе.
    См.: Задний фонарь в сборе (417-01 Наружное освещение, снятие и установка).
  1. Снимите задний бампер.
    См.: Задний бампер (501-19 Бамперы, снятие и установка).

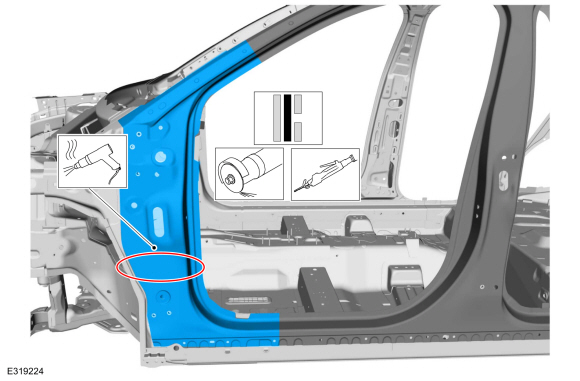

  1. Удалите герметик для швов.
    Используйте общее оборудование: фен.
    Используйте общее оборудование: скребок для прямых кромок

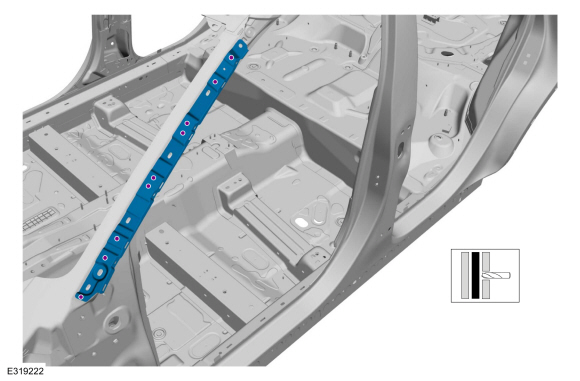

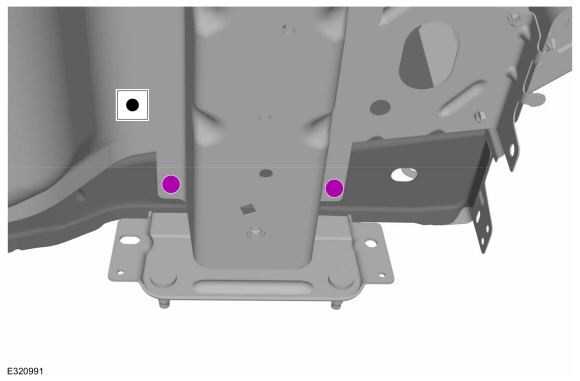

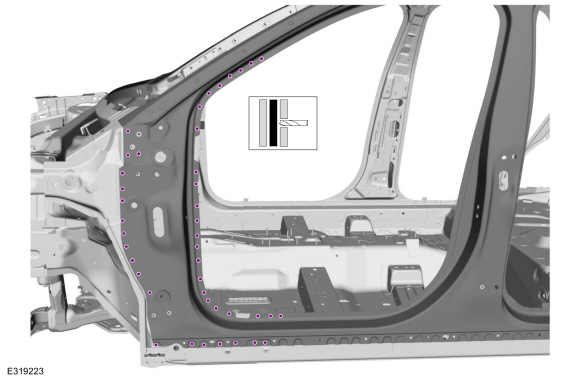

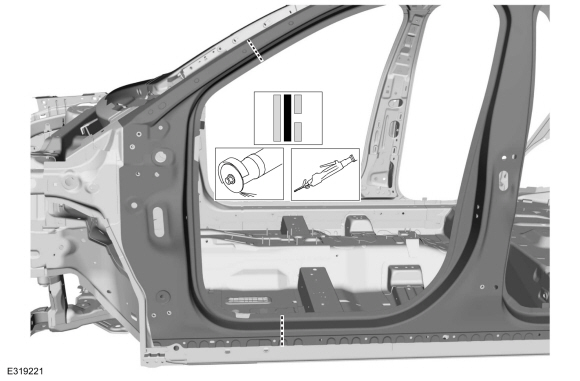

  1. Удалите точечные сварные швы.
    Используйте общее оборудование: сверло для точечной сварки
  1. ПРИМЕЧАНИЕ: Особое внимание уделите клеям и герметикам, которые помогут при установке.

    Снимите заднюю панель.
    Используйте общее оборудование: фен.
  1. Удалите герметик для швов.
    Используйте общее оборудование: фен.
    Используйте общее оборудование: скребок для прямых кромок
  1. Удалите сварные швы.
    Используйте общее оборудование: сверло для точечной сварки
  1. С обеих сторон.
    Удалите сварные швы.
    Используйте общее оборудование: сверло для точечной сварки
  1. С обеих сторон.
    Удалите сварные швы.
    Используйте общее оборудование: сверло для точечной сварки
  1. Снимите армирование.
    Используйте общее оборудование: фен.

Монтаж

ПРЕДУПРЕЖДЕНИЕ: Электромобили, поврежденные в результате аварии, могли быть скомпрометированы системы безопасности высокого напряжения и представляют потенциально высокое напряжение опасность поражения электрическим током. Соблюдайте осторожность и носите соответствующие личные Средства индивидуальной защиты (СИЗ), в том числе средства защиты от высокого напряжения. перчатки и сапоги. Снимите все металлические украшения, включая часы и кольца. Изолируйте систему высокого напряжения в соответствии с указаниями Ford Emergency Response. Руководство для автомобиля. Несоблюдение этих инструкций может привести к серьезной травме или смерти.

УВЕДОМЛЕНИЕ: Аккумуляторный электромобиль (BEV), гибридный электромобиль (HEV) и подключаемый гибридный электромобиль (PHEV) содержат высоковольтную батарея. Перед резкой или сваркой вблизи высоковольтной батареи необходимо быть удалены во избежание повреждений.

УВЕДОМЛЕНИЕ: Высоковольтная батарея в аккумуляторном электромобиле (BEV), гибридный электромобиль (HEV) или гибридный электромобиль с подключаемым модулем (PHEV) могут быть затронуты и повреждены чрезмерно высокими температурами. температура в покрасочных камерах некоторых кузовных цехов может превышать 60°C (140°F). Поэтому во время окрасочных работ температура в покрасочной камере должна быть установлена ​​на уровне 60°C (140°F) или ниже, время выпекания 45 минут или меньше. Температура выше 60° C (140° F) или более длительная выпечка более чем на 45 минут потребуется извлечь высоковольтную батарею из автомобиль перед помещением в покрасочную камеру.

УВЕДОМЛЕНИЕ: Если температура отверждения при окраске превышает 60°C (140°F), Кольцо индикатора зарядного порта на автомобилях с подключаемым модулем необходимо снять.

ПРИМЕЧАНИЕ: Заводские сварные швы могут быть заменены сопротивлением или металлом. Сварка электродами в среде инертного газа (MIG). Сварка сопротивлением не может быть размещена непосредственно над исходным местоположением. Они должны располагаться рядом с оригиналом. расположение и соответствие заводским сварным швам по количеству. Металлическая заглушка для инертного газа (MIG) сварные швы должны соответствовать заводским сварным швам как по расположению, так и по количеству.

ПРИМЕЧАНИЕ: Показана левая (левая) сторона, правая (правая) сторона аналогична.

  1. ПРЕДУПРЕЖДЕНИЕ: Перед началом любой сервисной процедуры в этом руководство, см. предупреждения об опасности для здоровья и безопасности в разделе 100-00 Общие сведения. Информация. Несоблюдение этого указания может привести к серьезным личный вред.

    См.: Меры предосторожности для здоровья и безопасности (100-00 Общая информация, описание и работа).
    См.: Меры предосторожности для здоровья и безопасности высоковольтных систем — Обзор (100-00 Общая информация, описание и эксплуатация).

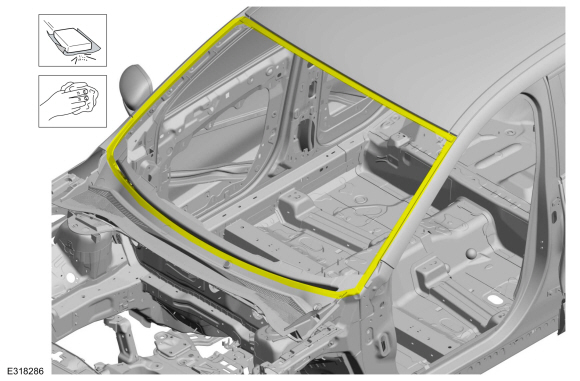

  1. Отшлифуйте, чтобы удалить старый клей, и очистите.
  1. Нанесите клей.
    Материал: Металлический клей / TA-1, TA-1-B, 3M™ 08115, LORD Fusor® 108B, Henkel Teroson EP 5055
  1. Установите правильное положение и зажмите.
    Используйте общее оборудование: плоскогубцы с фиксатором

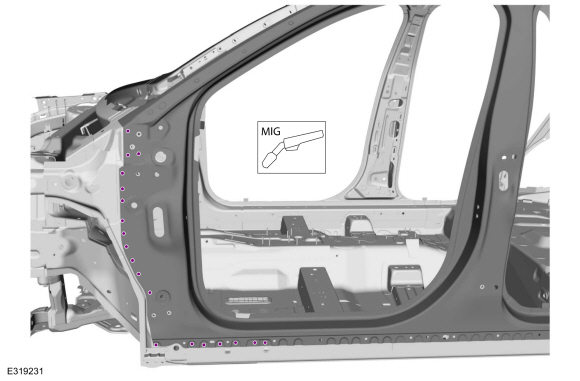

  1. Установите сварные швы.
    Используйте основное оборудование: оборудование для контактной точечной сварки.
  1. С обеих сторон.
    Установите сварные швы.
    Используйте основное оборудование: оборудование для контактной точечной сварки.
  1. С обеих сторон.
    Установите сварные швы.
    Используйте основное оборудование: оборудование для контактной точечной сварки.

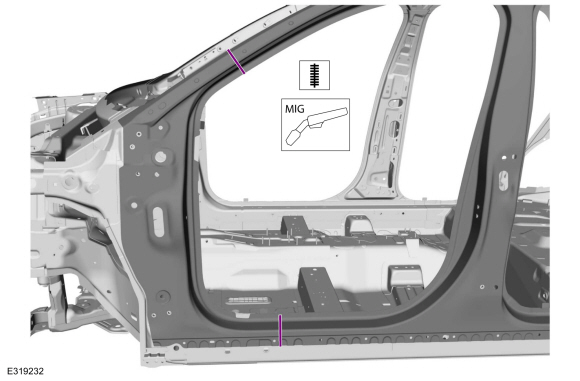

  1. Герметизация шва:
    Все швы должны быть загерметизированы до производственного уровня.
    Материал: Герметик для швов / ТА-2-Б, 3M™ 08308, LORD Fusor® 803DTM

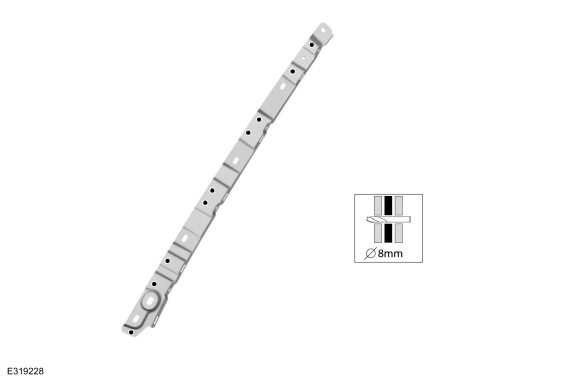

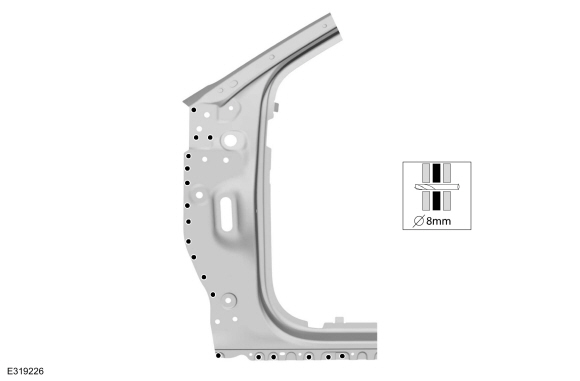

  1. Просверлите отверстия для сварки пробкой.
    Используйте общее оборудование: сверло 8 мм.
  1. Установите правильное положение и зажмите.
    Используйте общее оборудование: плоскогубцы с фиксатором
  1. С обеих сторон.
    Установите сварные швы.
    Используйте основное оборудование: оборудование для контактной точечной сварки.
    Используйте общее оборудование: Сварочное оборудование MIG/MAG
  1. Нанесите вспененный герметик NVH на участки, отмеченные при снятии.
    Материал: Ремонт гибкой пены / 3M™ 08463, LORD Fusor® 121
  1. Герметизация шва:
    Все швы должны быть загерметизированы до производственного уровня.
    Материал: Герметик для швов / ТА-2-Б, 3M™ 08308, LORD Fusor® 803DTM
  1. Окрасьте весь ремонт, используя одобренную Ford систему окраски.
  1. Восстановить защиту от коррозии.
    См.: Предотвращение коррозии (501-25 Кузовной ремонт — общая информация, общие процедуры).
  1. Установите фиксатор задней двери.
    Крутящий момент: 18 фунт-футов (25 Нм)
  1. Установите обшивку багажного отделения.
    См.: Панель облицовки порога багажного отделения (501-05 Внутренняя отделка и украшения, Снятие и установка).
  1. С обеих сторон.
    Установите задний фонарь в сборе.
    См.: Задний фонарь в сборе (417-01 Наружное освещение, снятие и установка).
  1. Установите задний бампер и крышку.
    См.: Задний бампер (501-19 Бамперы, снятие и установка).
    См.: Крышка заднего бампера (501-19 Бамперы, снятие и установка).
  1. Выровняйте заднюю дверь.
    См.: Выравнивание задней поднимающейся двери (501-03 Закрытие кузова, Общие процедуры).

Ремонт задней части листового металла

..

Снятие и установка — внутренняя четверть панели
