Руководство по ремонту Форд Эскейп 2020-2023 гг. / Электрический / Аккумулятор и система зарядки / Батарея высокого напряжения, монтаж и кабели / Снятие и установка — Модуль управления энергией аккумуляторной батареи (BECM) — Гибридный электромобиль (HEV)

Ford Escape: Высоковольтная батарея, монтаж и кабели / Снятие и установка — Модуль управления питанием от батареи (BECM) — Гибридный электромобиль (HEV)

Удаление

ПРЕДУПРЕЖДЕНИЕ: Во избежание риска поражения электрическим током всегда соблюдайте точно все предупреждения и сервисные инструкции, включая инструкции чтобы обесточить систему. Высоковольтная система потребляет около 450 вольт постоянного тока, подаваемого по высоковольтным кабелям к его компонентам и модули. Кабели и проводка высокого напряжения обозначены оранжевым цветом. лента жгута проводов или оранжевое покрытие провода. Все высоковольтные компоненты маркированы предупреждающими этикетками о высоком напряжении с символом высокого напряжения. Несоблюдение этих инструкций может привести к серьезным личным травмы или смерти.

УВЕДОМЛЕНИЕ: С BECM (модулем контроля заряда батареи) следует обращаться осторожно, в случае падения его необходимо утилизировать.

ПРИМЕЧАНИЕ: Перед сборкой все прокладки и уплотняющие поверхности должны быть чистыми и свободными от посторонних предметов.

  1. ПРЕДУПРЕЖДЕНИЕ: Перед началом любой сервисной процедуры в этом см. Предупреждения о безопасности в разделе 100-00 Общая информация. Несоблюдение этого указания может привести к серьезным личным рана.

    См.: Меры предосторожности для здоровья и безопасности высоковольтных систем — Обзор (100-00 Общая информация, описание и эксплуатация).
  1. ПРИМЕЧАНИЕ: При установке нового модуля необходимо загрузите информацию о конфигурации модуля в сканирующий прибор перед снятие модуля. Эта информация должна быть загружена в новый модуль после установки.

    Загрузите конфигурацию BECM в диагностический сканер, следуя инструкциям на экране.
  1. Снимите высоковольтную батарею.
    См.: Высоковольтная батарея — гибридный электромобиль (HEV) (414-03A). Высоковольтная батарея, монтаж и кабели, снятие и установка).

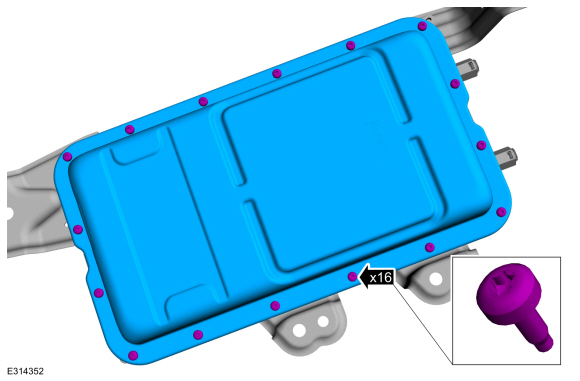

  1. Снимите болты и снимите крышку высоковольтной батареи.

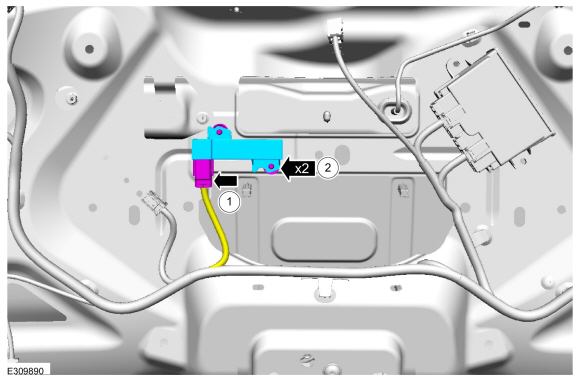

  1. Отсоедините электрические разъемы от распределительной коробки высоковольтной батареи.

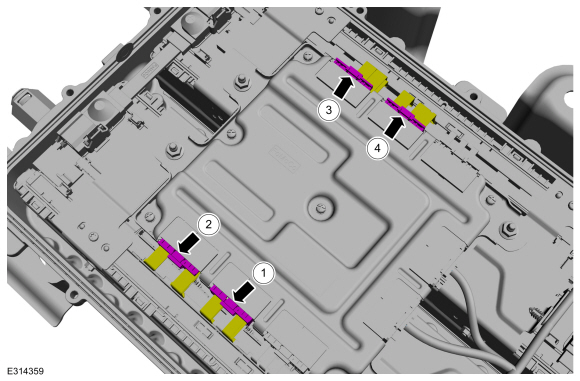

  1. Отсоедините электрические разъемы в указанной последовательности.

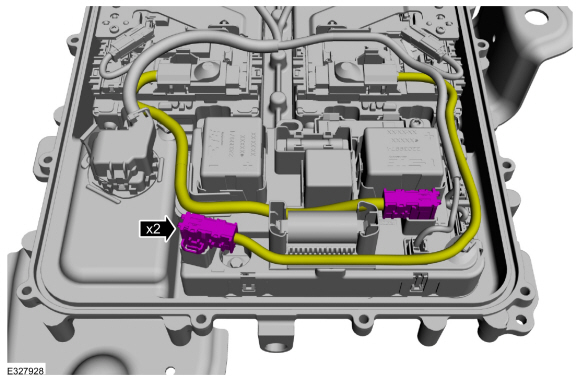

  1. Отсоедините электрические разъемы в указанной последовательности.
  1. Снимите гайки и BECM.

Монтаж

  1. Установите BECM и гайки. Затяните гайки в указанной последовательности.
    Крутящий момент: 80 фунтов на дюйм (9 Нм)
  1. Подсоедините электрические разъемы в указанной последовательности.
  1. Подсоедините электрические разъемы в указанной последовательности.
  1. Подсоедините электрические разъемы к распределительной коробке высоковольтной батареи.
  1. ПРИМЕЧАНИЕ: Осмотрите уплотнение и при необходимости замените его новым.


  1. ПРИМЕЧАНИЕ: Этот шаг требуется только в том случае, если вы заменяете уплотнение крышки батарейного отсека.


    Установите новое уплотнение крышки батарейного отсека.
    • ПРИМЕЧАНИЕ: Не добавляйте смазку.

      Сопоставьте профиль уплотнения с геометрией канавки.
    • ПРИМЕЧАНИЕ: Не скользите по уплотнению.

      Нажмите на уплотнение в нескольких местах, пока оно полностью не сядет.
  1. ПРИМЕЧАНИЕ: Закрутите болты пальцами.

    1. Установите крышку высоковольтной батареи и затяните болты в указанной последовательности.
      Крутящий момент:
      Этап 1: 62 фунта на дюйм (7 Нм)
      Этап 2: 18 фунт-футов (25 Нм)
  1. Установите высоковольтную батарею.
    См.: Высоковольтная батарея — гибридный электромобиль (HEV) (414-03A). Высоковольтная батарея, монтаж и кабели, снятие и установка).
  1. Загрузите информацию о конфигурации BECM из диагностического сканирования. к новому BECM, следуя диагностическому сканирующему прибору на экране. инструкции.
