Ford Escape: Система климат-контроля – Общая информация / Снятие и установка – Корпус климат-контроля

Удаление

ПРИМЕЧАНИЕ: Действия по удалению в этой процедуре могут содержать сведения об установке.

  1. Снимите приборную панель.
    См.: Приборная панель (501-12 Приборная панель и консоль, Снятие и установка).

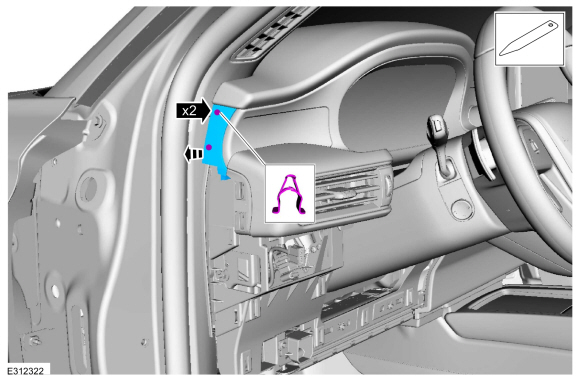

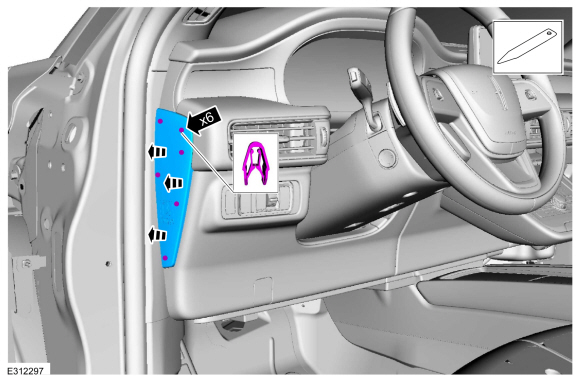

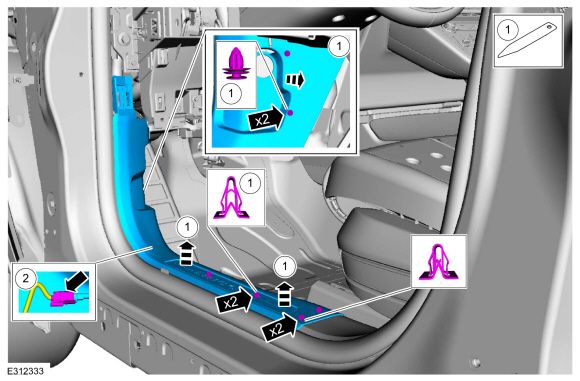

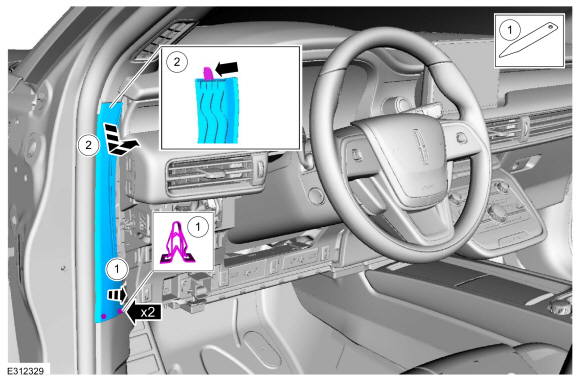

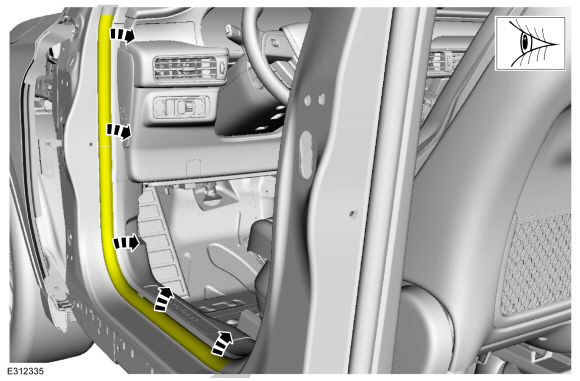

  1. Освободите фиксаторы и снимите левую панель отделки.
    • Отсоедините электрический разъем.

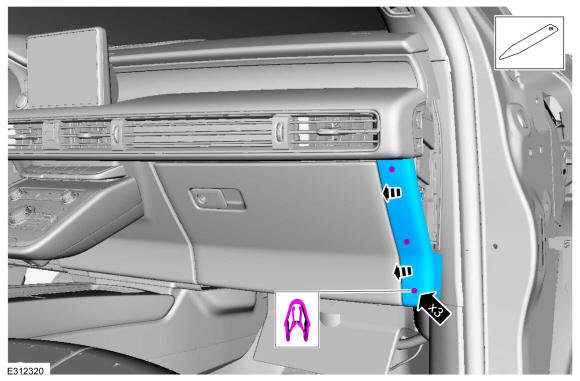

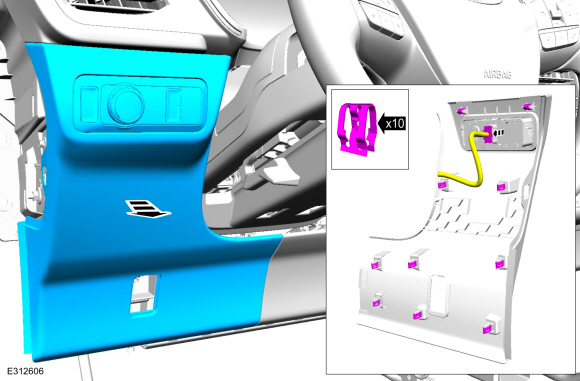

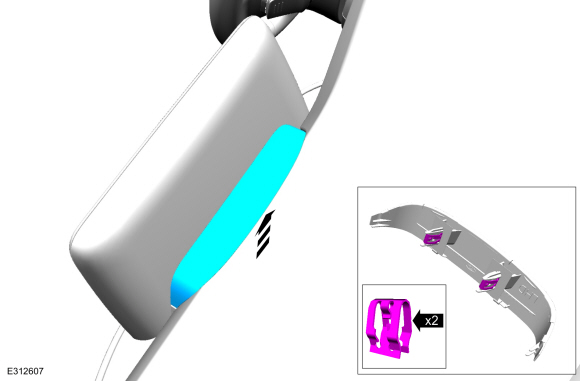

  1. Освободите фиксаторы и снимите панель отделки.

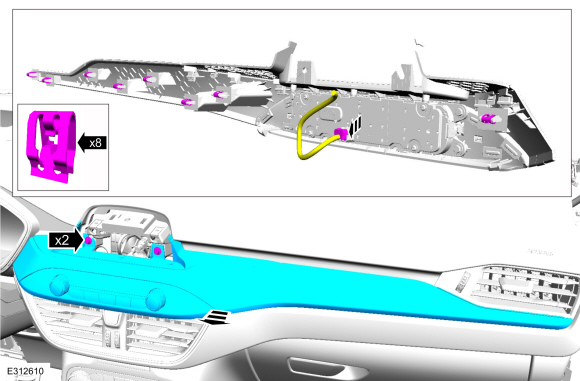

  1. Открутите болты, освободите фиксаторы и снимите панель обшивки центральной панели приборов.
    • Отсоедините электрический разъем.
      Крутящий момент: 22 фунта на дюйм (2,5 Нм)

  1. Открутите болты, освободите фиксаторы и снимите панель обшивки центральной панели приборов.
    • Отсоедините электрический разъем.
      Крутящий момент: 22 фунта на дюйм (2,5 Нм)

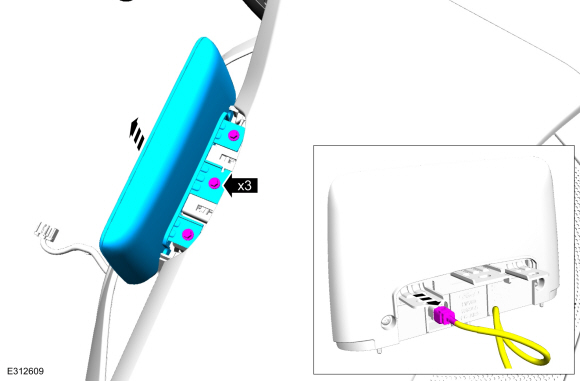

  1. Снимите болты и центральный регистр HVAC.
    • Отсоедините электрический разъем.
      Крутящий момент: 22 фунта на дюйм (2,5 Нм)

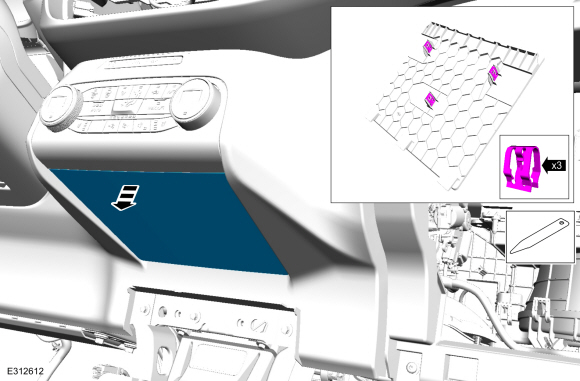

  1. Освободите зажимы и снимите нижнюю панель отделки.

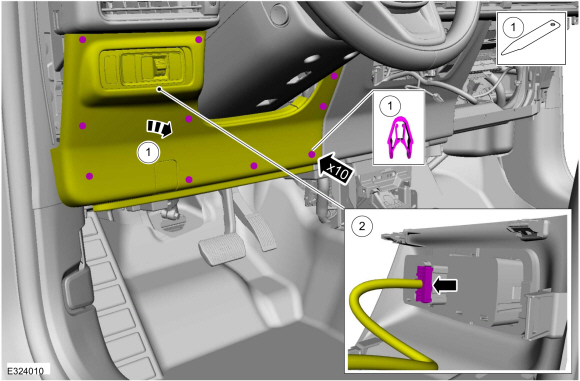

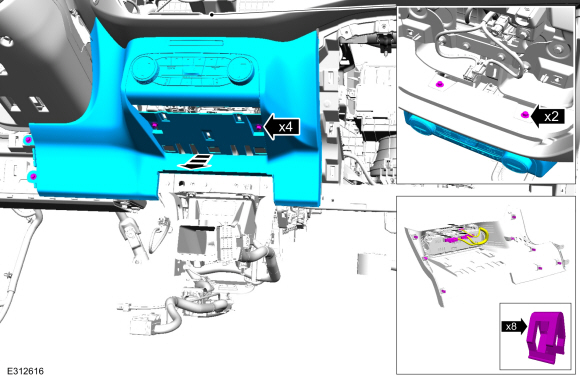

  1. Выверните болты, освободите зажимы и снимите нижнюю панель отделки.
    • Отсоедините электрические разъемы.
      Крутящий момент: 22 фунта на дюйм (2,5 Нм)

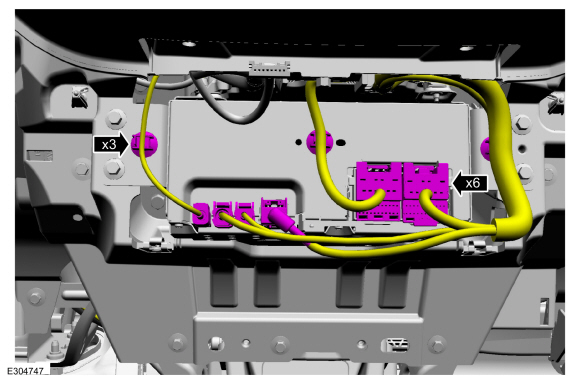

  1. Отсоедините электрические разъемы, разъедините направляющие проводки и отложите жгут проводов в сторону.
  1. Снимите винты и ACM.
    Крутящий момент: 22 фунта на дюйм (2,5 Нм)

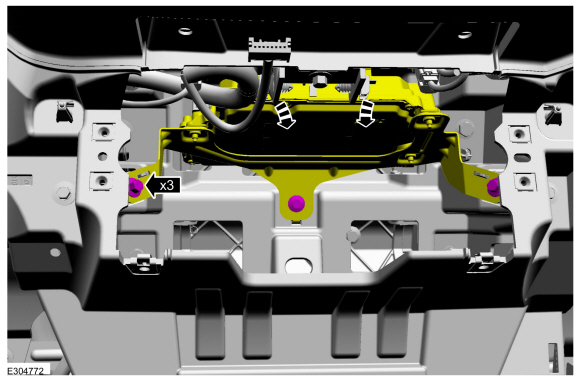

  1. Удалите винты и поместите APIM вниз.
    Крутящий момент: 27 фунтов на дюйм (3 Нм)
  1. Отсоедините электрические разъемы и снимите APIM и кронштейн.
  1. Снимите болты.
    Крутящий момент: 62 фунта на дюйм (7 Нм)
  1. Отсоедините электрические разъемы.

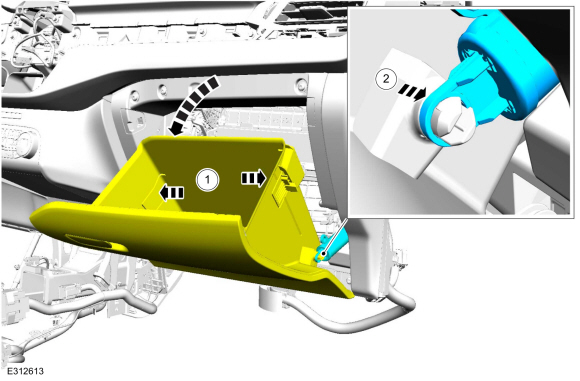

    1. Отпустите упор и полностью опустите бардачок.
    1. Снимите контрольную планку перчаточного ящика.
  1. Поднимите бардачок с петель и снимите его.
  1. Выверните болт, отсоедините электрический разъем.
    Крутящий момент: 62 фунта на дюйм (7 Нм)
  1. Отсоедините электрические разъемы, освободите фиксаторы жгута и отложите жгут в сторону.
  1. Отсоедините электрический разъем, освободите фиксаторы жгута и отложите жгут в сторону.

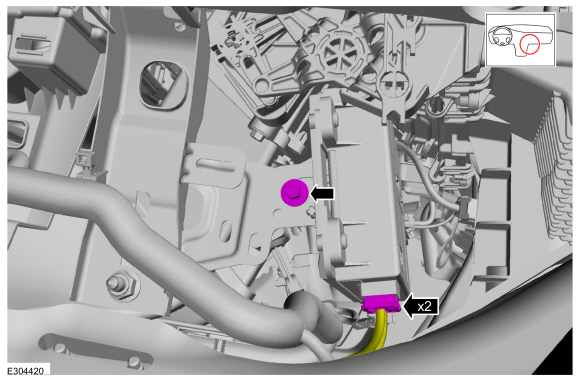

  1. Выверните болт, отсоедините электрические разъемы и снимите TCU и кронштейн в сборе.
    Крутящий момент: 22 фунта на дюйм (2,5 Нм)
  1. Отсоедините электрический разъем, снимите винты и TCU.
    Крутящий момент: 22 фунта на дюйм (2,5 Нм)

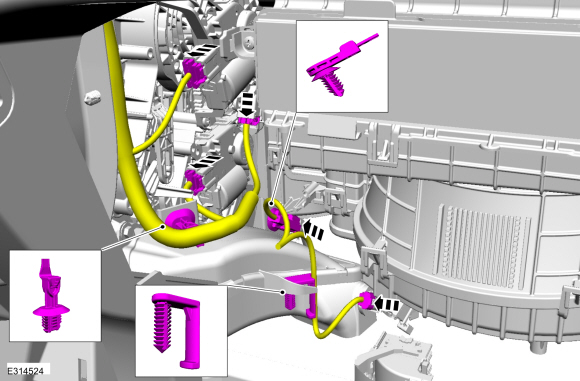

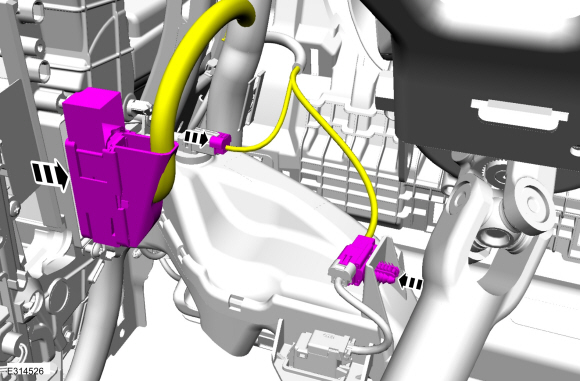

  1. Отсоедините электрические разъемы, освободите фиксатор жгута и отложите жгут в сторону.

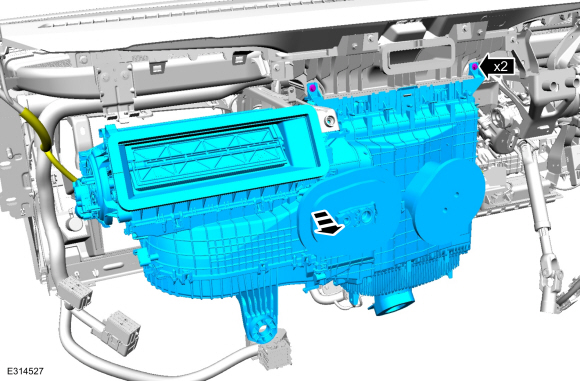

  1. Снимите болты и корпус климат-контроля.
    Крутящий момент: 27 фунтов на дюйм (3 Нм)

Монтаж

  1. Для установки выполните процедуру удаления в обратном порядке.
