Руководство по ремонту Форд Эскейп 2020-2023 гг. / Шасси / Тормозная система / Антиблокировочная тормозная система (ABS) и система курсовой устойчивости / Снятие и установка — Электрический усилитель тормозов (EBB) — Полный Гибридный электромобиль (FHEV)/гибридный электромобиль с подзарядкой от сети (PHEV)

Ford Escape: Антиблокировочная тормозная система (ABS) и система курсовой устойчивости / Снятие и установка — Электрический усилитель тормозов (EBB) — Полная комплектация Гибридный электромобиль (FHEV)/гибридный электромобиль с подзарядкой от сети (PHEV)

Удаление

ПРИМЕЧАНИЕ: Действия по удалению в этой процедуре могут содержать сведения об установке.

ПРИМЕЧАНИЕ: EBB и модуль ABS обслуживаются как единое целое и не должны быть разделены.

  1. ПРИМЕЧАНИЕ: Процесс PMI должен начинаться с установленного текущего модуля ABS. Если текущий модуль ABS не реагирует на диагностический сканер, инструмент может запросить исполнительные данные как часть ремонта.

    Используя диагностический сканер, начните процесс PMI для модуля ABS, следуя инструкциям на экране.
  1. Отсоедините держатели шлангов охлаждающей жидкости и отложите шланги охлаждающей жидкости в сторону.
  1. Снимите болт, штифтовой фиксатор и скобу.
    Крутящий момент: 80 фунтов на дюйм (9 Нм)
  1. Удалите DCDC.
    См.: Управление преобразователем постоянного тока/постоянного тока (DC/DC). Модуль (преобразователь/инвертор напряжения 414-05, снятие и установка).
  1. Отсоедините электрические разъемы.
  1. УВЕДОМЛЕНИЕ: Если тормозная жидкость прольется на какой-либо компонент, пораженный участок необходимо немедленно промыть холодной водой.

    ПРИМЕЧАНИЕ: Убедитесь, что все отверстия закрыты.

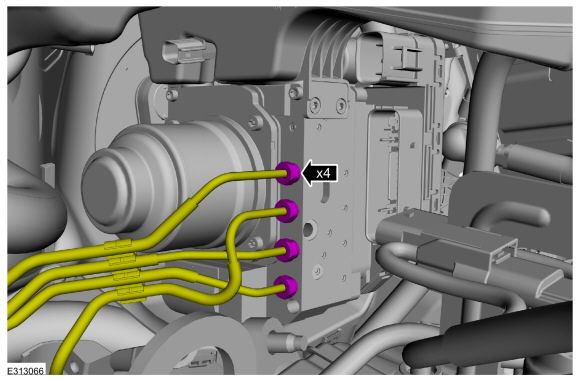

    Отсоедините фитинги тормозной трубки.
    Крутящий момент: 159 фунтов на дюйм (18 Нм)
  1. Снимите выключатель стоп-сигнала.
    См.: Выключатель стоп-сигнала (417-01 Наружное освещение, снятие и установка).

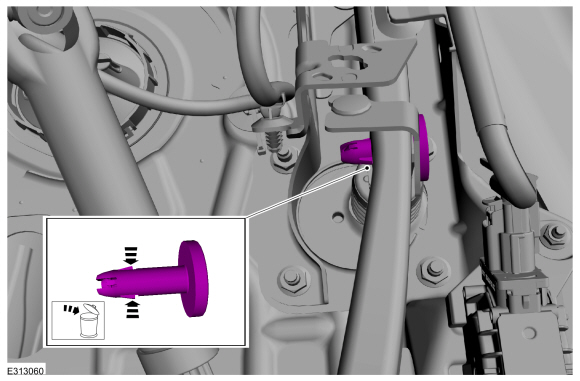

  1. Надавите внутрь на выступы и снимите штифт с головкой. Выбросьте булавку.
  1. Снимите гайки EBB в указанном порядке.
    Крутящий момент: 177 фунтов на дюйм (20 Нм)
  1. Удалите ЭББ.

Монтаж

  1. Для установки выполните процедуру удаления в обратном порядке.
  1. Используя диагностический сканер, завершите процесс PMI для модуля ABS, следуя инструкциям на экране.
  1. Выполнение следующих сервисных функций с помощью сканера инструмент и следуйте инструкциям диагностического сканера на экране.
    1. Выполните проверку сброса давления и прокачки тормозной системы с АБС.
    1. Выполните калибровку ABS.
    1. Выполните инициализацию EPB.
    1. Запустите ПКМ ПАТС приложение для программирования, а затем выполните инициализацию модуля (Сброс параметров) с помощью диагностического прибора и после диагностического сканирования экранные инструкции инструмента.
