Руководство по ремонту Форд Эскейп 2020-2023 гг. / Силовой агрегат / Двигатель / Контроль выбросов двигателя / Снятие и установка — охладитель системы рециркуляции отработавших газов (EGR)

Ford Escape: Контроль выбросов двигателя / Снятие и установка — Охладитель системы рециркуляции отработавших газов (EGR)

Специальные инструменты) / Общее оборудование

Устройство для снятия/установки шланговых хомутов

Удаление

  1. Слейте систему охлаждения.
    См.: Заполнение и удаление воздуха из системы охлаждения (303-03D Electric Охлаждение трансмиссии — гибридный электромобиль (HEV), общие процедуры).
  1. Сбросьте давление в топливной системе.
    См.: Сброс давления в топливной системе (310-00C Топливная система — общая информация, общие процедуры).
  1. ПРИМЕЧАНИЕ: Не тяните внешний кожух двигателя вперед или сбоку снять. Неспособность нажать прямо вверх на нижней стороне крышка в местах крепления может привести к повреждению крышки или компоненты двигателя.

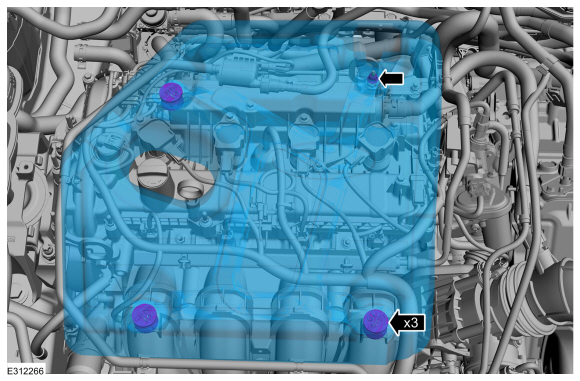

    1. Снимите гайку крышки внешнего вида двигателя.
    1. Поместите руку под кожух внешнего вида двигателя в каждой втулки и нажмите прямо вверх, чтобы высвободить каждую втулку из шпильки.
    1. После того, как все втулки будут сняты со шпилек, снимите внешний кожух с двигателя.

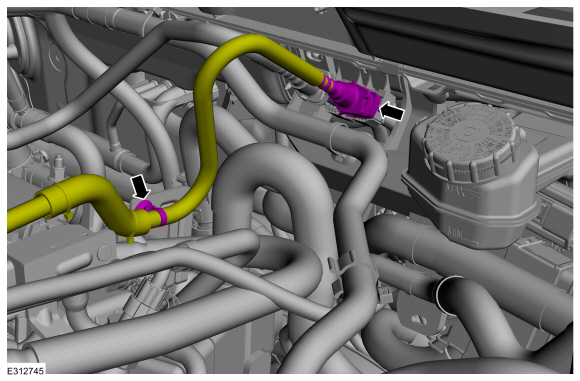

    • Отсоедините держатель топливного шланга.
    • Отсоедините быстроразъемную муфту и отложите топливный шланг в сторону.
      См.: Быстроразъемная муфта (310-00C Топливная система — общая информация, общие процедуры).

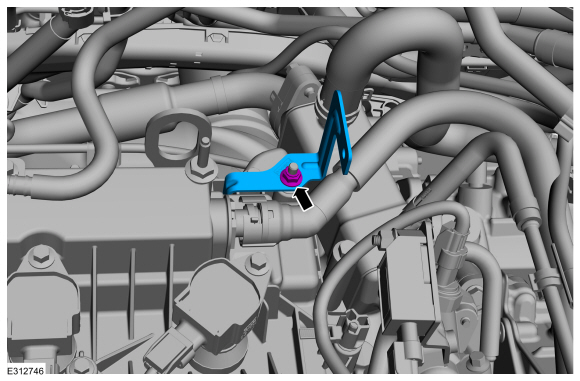

  1. Снимите гайку и кронштейн топливного шланга.

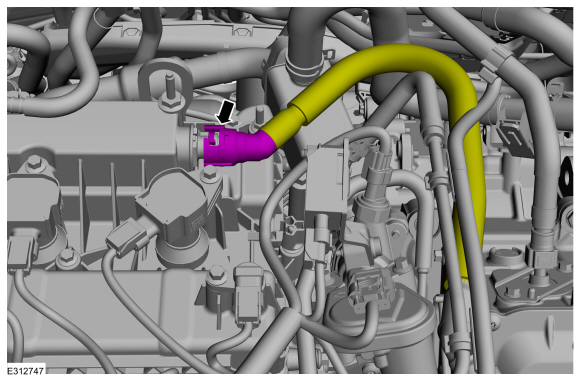

  1. Отсоедините быстроразъемную муфту и отведите в сторону трубку вентиляции картера.
    См.: Быстроразъемная муфта (310-00C Топливная система — общая информация, общие процедуры).
  1. Снимите датчик обратной связи по перепаду давления EGR.
    См.: Рециркуляция отработавших газов с обратной связью по перепаду давления (EGR) Датчик (303-08C Система контроля выбросов двигателя, снятие и Монтаж).
  1. Отсоедините электрические разъемы, затем снимите фиксатор жгута проводов.

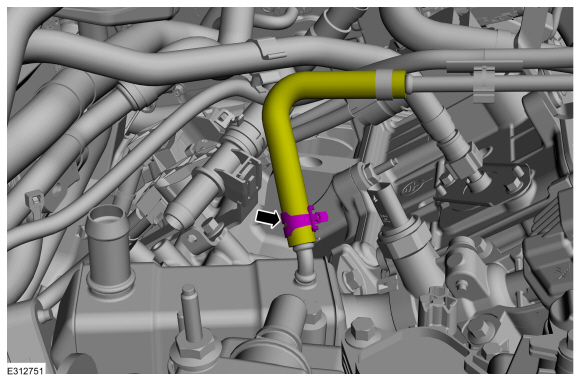

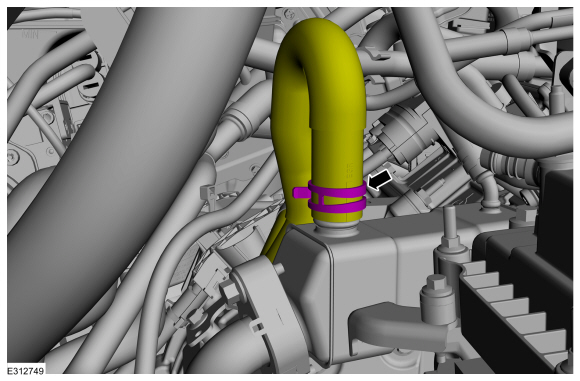

  1. Ослабьте хомут и отсоедините шланг охлаждающей жидкости.
    Используйте общее оборудование: приспособление для снятия/установки шланговых хомутов.
  1. Ослабьте хомут и отсоедините шланг охлаждающей жидкости.
    Используйте общее оборудование: приспособление для снятия/установки шланговых хомутов.

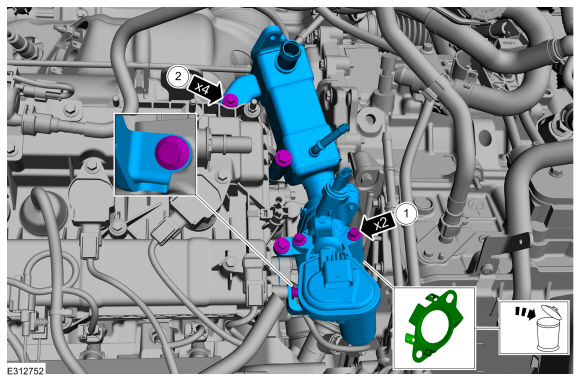

    • Снимите болты крепления впускной трубы охладителя рециркуляции отработавших газов.
    • Снимите и выбросьте прокладку впускной трубы охладителя рециркуляции отработавших газов.

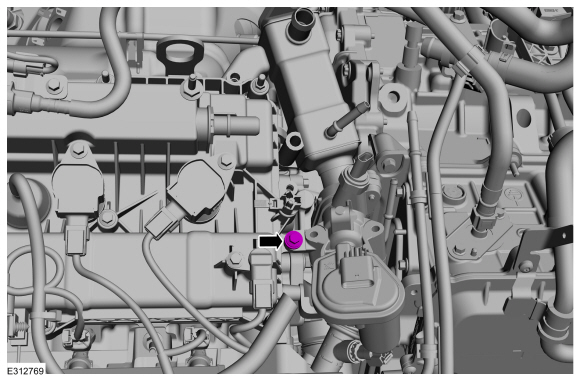

    1. Снимите крепления выпускной трубки EGR.
    1. Снимите болты крепления EGR.

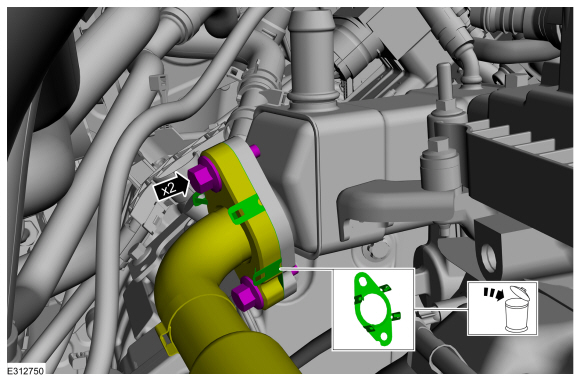

    1. Снимите и выбросьте прокладку выпускной трубы EGR.

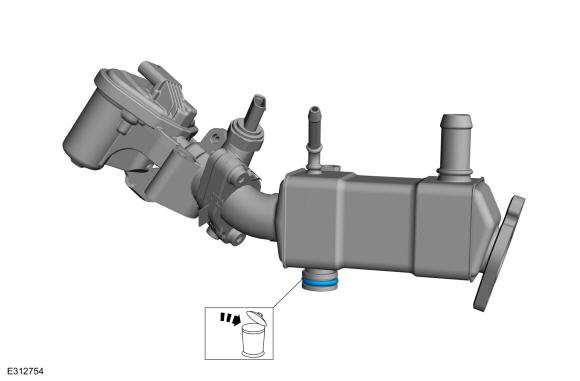

  1. Снимите и выбросьте уплотнительное кольцо охладителя рециркуляции отработавших газов.

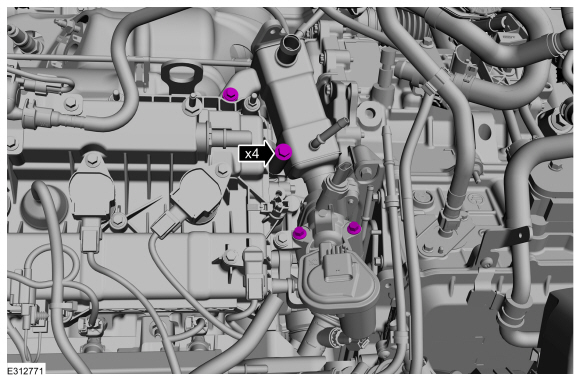

  1. Снимите болты охладителя EGR и выбросьте прокладку.

Монтаж

    1. Установите новую прокладку.
    1. Затяните в указанной последовательности.
      Крутящий момент: 89 фунтов на дюйм (10 Нм)

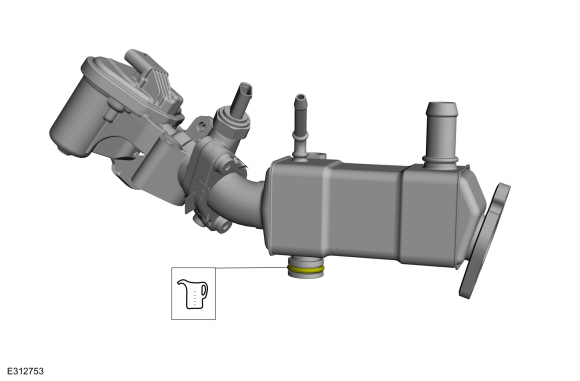

  1. Смажьте новые уплотнительные кольца охладителя EGR небольшим количеством моторного масла.
    • Установите новую прокладку.
    • Установите клапан EGR и охладитель EGR в сборе.

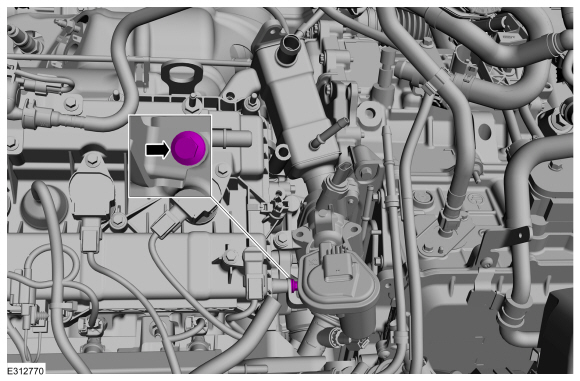

  1. Установите болт узла рециркуляции отработавших газов и на этом этапе затяните болт вручную.
  1. Установите болт крепления узла EGR.
    Крутящий момент: 89 фунтов на дюйм (10 Нм)
  1. Установите болты узла рециркуляции отработавших газов и на этом этапе затяните болты вручную.

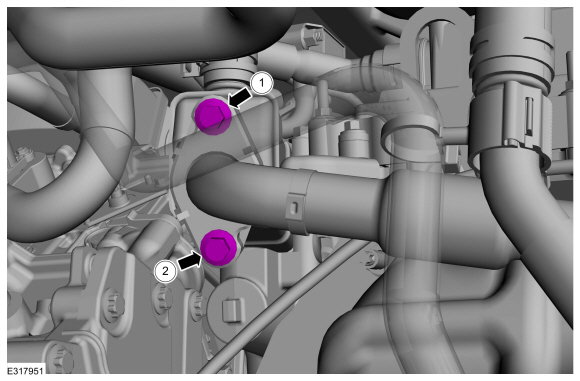

  1. Затяните в указанной последовательности.
    Крутящий момент:
    1: 89 фунтов на дюйм (10 Нм)
    2: 89 фунтов на дюйм (10 Нм)
    3: 89 фунтов на дюйм (10 Нм)
    4: 89 фунтов на дюйм (10 Нм)
    5: 18 фунт-футов (25 Нм)
    • Установите новую прокладку.
    • На этом этапе затяните их вручную.
  1. Затяните в указанной последовательности.
    Крутящий момент:
    1: 89 фунтов на дюйм (10 Нм)
    2: 18 фунт-футов (24 Нм)
    1: 18 фунт-футов (24 Нм)
  1. Установите обратно шланг охлаждающей жидкости и хомут.
    Используйте общее оборудование: приспособление для снятия/установки шланговых хомутов.
  1. Установите обратно шланг охлаждающей жидкости и хомут.
    Используйте общее оборудование: приспособление для снятия/установки шланговых хомутов.
  1. Подсоедините электрический разъем, затем прикрепите фиксаторы жгута проводов.
  1. Установите датчик рециркуляции отработавших газов с обратной связью по перепаду давления.
    См.: Рециркуляция отработавших газов с обратной связью по перепаду давления (EGR) Датчик (303-08C Система контроля выбросов двигателя, снятие и Монтаж).
  1. Установите обратно трубку вентиляции картера и подсоедините быстроразъемную муфту.
    См.: Быстроразъемная муфта (310-00C Топливная система — общая информация, общие процедуры).
  1. Установите кронштейн топливного шланга.
    Крутящий момент: 89 фунтов на дюйм (10 Нм)
    • Прикрепите фиксатор топливного шланга.
    • Подсоедините быстроразъемную муфту.
      См.: Быстроразъемная муфта (310-00C Топливная система — общая информация, общие процедуры).
    1. Если шпилька внешней крышки двигателя ослаблена или снят, он должен быть установлен/закручен в крышке клапана.
      Крутящий момент: 106 фунтов на дюйм (12 Нм)
    1. Поместите внешний кожух двигателя на двигатель так, чтобы втулки были совмещены со шпильками.
    1. Нажмите на внешнюю крышку двигателя в каждом месте втулок, чтобы прикрепить втулки к шпилькам.
    1. Установите гайку крышки внешнего вида двигателя.
      Крутящий момент: 71 фунт на дюйм (8 Нм)
  1. Заполните и прокачайте систему охлаждения.
    См.: Слив системы охлаждения двигателя, вакуумное заполнение и удаление воздуха (303-03C Охлаждение двигателя, общие процедуры).
  1. Создайте давление в топливной системе.
    См.: Сброс давления в топливной системе (310-00C Топливная система — общая информация, общие процедуры).
