Ford Escape: Контроль выбросов двигателя / Снятие и установка — Впускной патрубок охладителя системы рециркуляции отработавших газов (EGR)

Удаление

ПРИМЕЧАНИЕ: Действия по удалению в этой процедуре могут содержать сведения об установке.

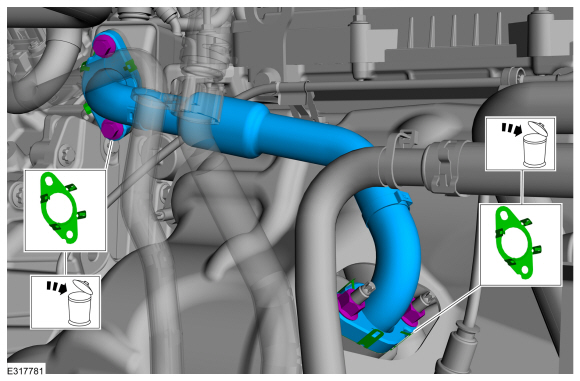

    • Снимите крепления.
    • Снимите впускной патрубок охладителя рециркуляции отработавших газов, снимите и выбросьте прокладки.

Монтаж

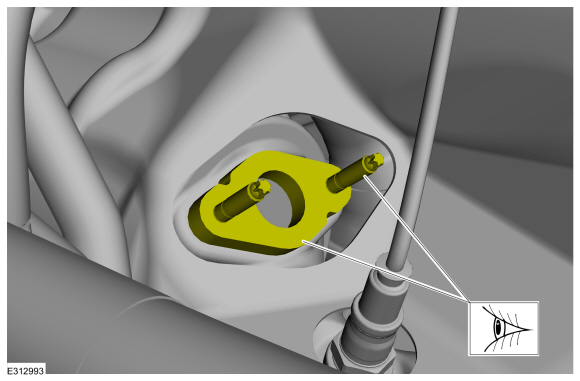

  1. Очистите и осмотрите поверхность прокладки и шпильки. При необходимости замените шпильки.
    Крутящий момент: 159 фунтов на дюйм (18 Нм)
    • Установите новые прокладки.
    • Установите впускной патрубок охладителя рециркуляции отработавших газов, на этом этапе затяните их вручную.

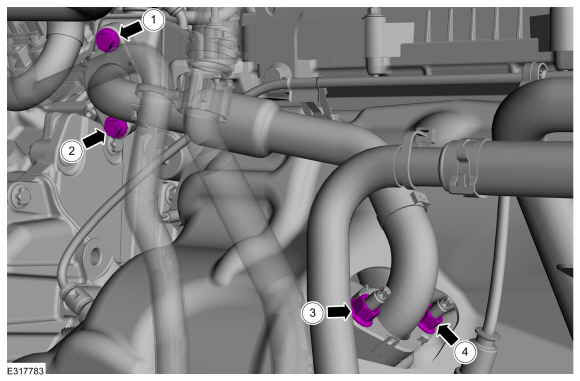

  1. Затяните в указанной последовательности.
    Крутящий момент:
    1: 89 фунтов на дюйм (10 Нм)
    2: 18 фунт-футов (24 Нм)
    1: 18 фунт-футов (24 Нм)
    3: 89 фунтов на дюйм (10 Нм)
    4: 18 фунт-футов (24 Нм)
    3: 18 фунт-футов (24 Нм)
