Ford Escape: Топливный бак и трубопроводы / Снятие и установка — топливный насос и блок датчика

Специальные инструменты) / Общее оборудование

310-123 Стопорное кольцо, топливный бак ТКИТ-2004J-Ф ТКИТ-2005У-ЛМ

Удаление

ПРЕДУПРЕЖДЕНИЕ: Не курите, не носите с собой зажженный табак и не пользуйтесь открытым огнем. любого типа при работе с компонентами, связанными с топливом, или рядом с ними. Высоко могут присутствовать легковоспламеняющиеся смеси, которые могут воспламениться. Несоблюдение эти инструкции могут привести к серьезной травме.

ПРИМЕЧАНИЕ: Действия по удалению в этой процедуре могут содержать сведения об установке.

1. См.: Здоровье и безопасность бензиновых и бензино-этанольных топливных систем. Меры предосторожности (100-00 Общая информация, описание и работа).


1. Поставьте автомобиль в НЕЙТРАЛЬНОЕ положение на подъемнике.
   См.: Поддомкрачивание и подъем — Обзор (100-02 Поддомкрачивание и подъем, описание и работа).


1. Снимите топливный бак.

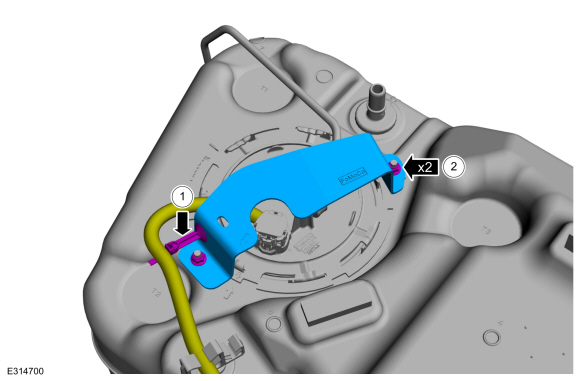

1. 1. Отсоедините зажим и отложите жгут проводов в сторону.

   2. Удалите орехи.
      Крутящий момент: 80 фунтов на дюйм (9 Нм)

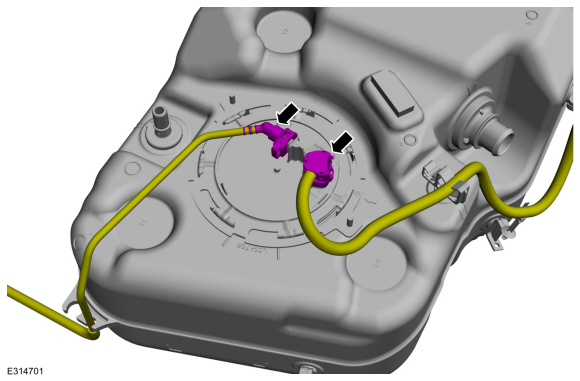

1. Отсоедините электрический разъем и быстроразъемную муфту.
   См.: Быстроразъемная муфта (топливная система 310-00B — общие сведения). Информация — 2,0 л EcoBoost (177 кВт/240 л.с.) — MI4, общие процедуры).

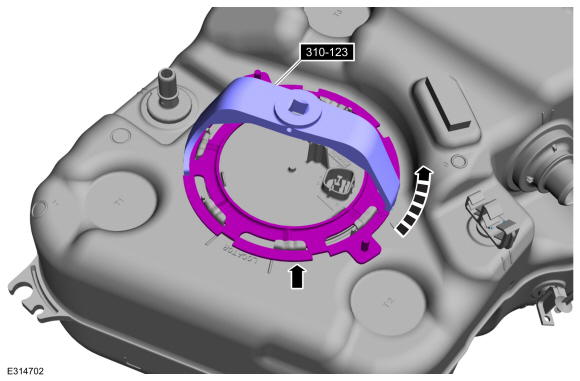

1. ПРИМЕЧАНИЕ: Обратите внимание на положение компонента перед снятием.

   С помощью специального инструмента снимите стопорное кольцо, топливный насос и блок датчика.
   Используйте специальный сервисный инструмент: 310-123 Стопорное кольцо, топливный бак.

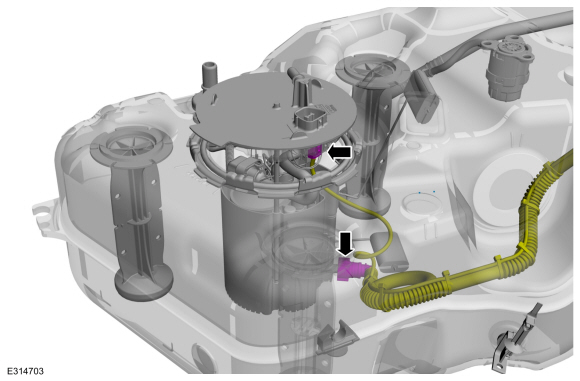

1. Слегка приподнимите блок топливного насоса и датчика и отсоедините быстросъемный разъем и электрический разъем.
   См.: Быстроразъемная муфта (топливная система 310-00B — общие сведения). Информация — 2,0 л EcoBoost (177 кВт/240 л.с.) — MI4, общие процедуры).

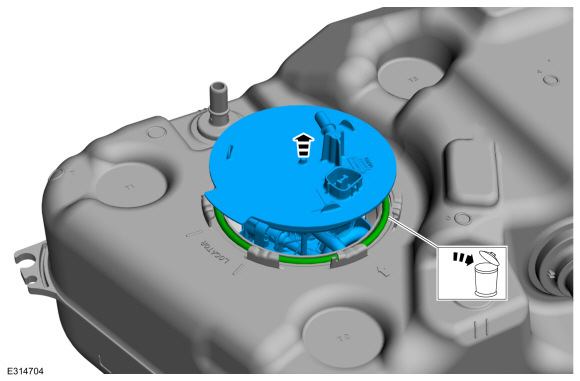

1. УВЕДОМЛЕНИЕ: Соблюдайте особую осторожность, чтобы не повредить поплавок и рычаг датчика уровня топлива в баке.

   Снимите и выбросьте уплотнительное кольцо.


Монтаж

1. Подсоедините электрический разъем и быстроразъемный разъем.
   См.: Быстроразъемная муфта (топливная система 310-00B — общие сведения). Информация — 2,0 л EcoBoost (177 кВт/240 л.с.) — MI4, общие процедуры).


1. ПРИМЕЧАНИЕ: Используйте новое уплотнение.

   ПРИМЕЧАНИЕ: Убедитесь, что уплотнение установлено правильно.

1. ПРИМЕЧАНИЕ: Убедитесь, что установочные метки совмещены.

1. Для установки выполните процедуру удаления в обратном порядке.
