Ford Escape Manuals

Ford Escape: Генератор и регулятор / Снятие и установка — Шкив генератора

Удаление

  1. ПРЕДУПРЕЖДЕНИЕ: Перед началом любой сервисной процедуры в этом см. Предупреждения о безопасности в разделе 100-00 Общая информация. Несоблюдение этого указания может привести к серьезным личным рана.

    Соблюдайте меры предосторожности для здоровья и безопасности.
    См.: Меры предосторожности для здоровья и безопасности (100-00 Общая информация, описание и работа).
  1. Снимите генератор.
    См. также: Генератор — 1,5 л EcoBoost (132 кВт/180 л. с.) — I3 (Y1), Транспортные средства Дата сборки: 2 октября 2020 г. (414-02 Генератор и регулятор, демонтаж и Монтаж).
    См.: Генератор — 2,0 л EcoBoost (177 кВт/240 л. с.) — MI4 (414-02 Генератор и регулятор, снятие и установка).

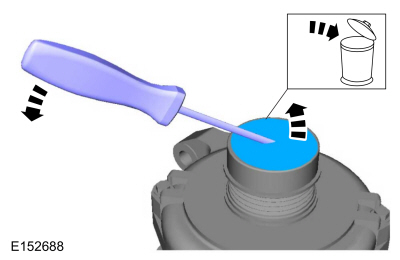

  1. Используя маленькую отвертку или аналогичный инструмент, вставьте инструмент через резиновую кнопку в центре крышки шкива и подденьте с шапки. Выбросьте колпачок. Если сцепление в порядке.
  1. УВЕДОМЛЕНИЕ: Не вставляйте ничего в ребра генератора, чтобы предотвратить вращение ротора внутри генератора. Вставка предметов в генератор может привести к повреждению генератор.

    ПРИМЕЧАНИЕ: Вал и ротор будут вращаться при снятии.

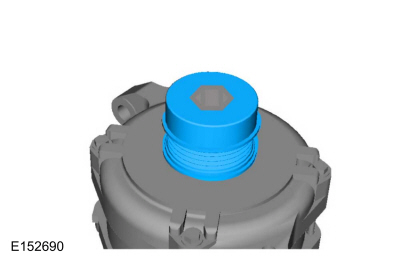

    С помощью шестигранника на 17 мм и ударного пистолета снимите шкив сцепления. Пара коротких очередей из ударного пистолета удалит шкив сцепления.

Монтаж

  1. Установите шкив и запустите вручную.
  1. УВЕДОМЛЕНИЕ: Не вставляйте ничего в ребра генератора, чтобы предотвратить вращение ротора внутри генератора. Вставка предметов в генератор может привести к повреждению генератор.

    ПРИМЕЧАНИЕ: Вал и ротор будут вращаться во время установки.

    Удерживая внешний диаметр шкива сцепления, затяните шкив сцепления с помощью шестигранника на 17 мм, динамометрической палки 75 Нм и ударный пистолет в течение 3-4 секунд. Это обеспечивает правильный крутящий момент. было применено.
    Крутящий момент: 55 фунт-футов (75 Нм)
  1. Установите новый колпачок на шкив резиновой кнопкой внутрь.
  1. Установите генератор.
    См. также: Генератор — 1,5 л EcoBoost (132 кВт/180 л. с.) — I3 (Y1), Транспортные средства Дата сборки: 2 октября 2020 г. (414-02 Генератор и регулятор, демонтаж и Монтаж).
    См.: Генератор — 2,0 л EcoBoost (177 кВт/240 л. с.) — MI4 (414-02 Генератор и регулятор, снятие и установка).
