Руководство по ремонту Форд Эскейп 2020-2023 гг. / Электрический / Аккумулятор и система зарядки / Батарея высокого напряжения, монтаж и кабели / Снятие и установка — Кабели аккумуляторной батареи высокого напряжения — Подключаемый гибридный электромобиль (PHEV)

Ford Escape: Высоковольтная батарея, монтаж и кабели / Снятие и установка — Кабели высоковольтной батареи — Подключаемый гибридный электромобиль (PHEV)

Удаление

ПРЕДУПРЕЖДЕНИЕ: Во избежание риска поражения электрическим током всегда соблюдайте точно все предупреждения и сервисные инструкции, включая инструкции чтобы обесточить систему. Высоковольтная система потребляет около 450 вольт постоянного тока, подаваемого по высоковольтным кабелям к его компонентам и модули. Кабели и проводка высокого напряжения обозначены оранжевым цветом. лента жгута проводов или оранжевое покрытие провода. Все высоковольтные компоненты маркированы предупреждающими этикетками о высоком напряжении с символом высокого напряжения. Несоблюдение этих инструкций может привести к серьезным личным травмы или смерти.

ПРИМЕЧАНИЕ: Эта процедура предоставляет информацию о маршрутизации, сохранении точки и разъемы кабеля. Он не включает шаги для снятие компонентов для доступа к кабелю.

  1. ПРЕДУПРЕЖДЕНИЕ: Перед началом любой сервисной процедуры в этом руководство, см. предупреждения об опасности для здоровья и безопасности в разделе 100-00 Общие сведения. Информация. Несоблюдение этого указания может привести к серьезным личный вред.

    См.: Меры предосторожности для здоровья и безопасности высоковольтных систем — Обзор (100-00 Общая информация, описание и эксплуатация).
  1. Обесточить систему высокого напряжения.
    См.: Отключение высоковольтной системы (414-03A Высоковольтная батарея, Монтаж и кабели, Общие процедуры).
  1. Отсоедините аккумулятор.
    См.: Отключение и подключение аккумулятора (414-01 Аккумулятор, монтаж и кабели, общие процедуры).
  1. УВЕДОМЛЕНИЕ: Электрические разъемы высокого напряжения могут потребовать уникальные способы отключиться. Если неправильно отсоединить, может произойти повреждение компонента.

    См.: Отсоединение и подключение разъема высокого напряжения (414-03A High Напряжение батареи, монтаж и кабели, общие процедуры).

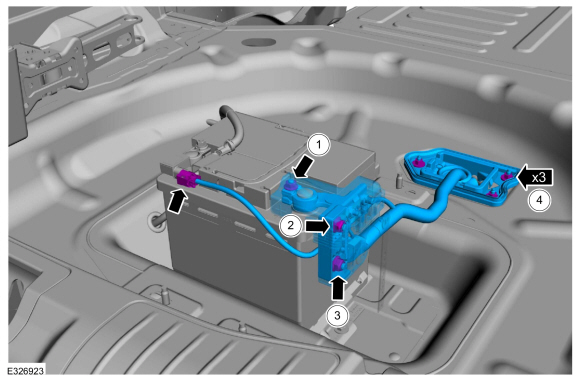

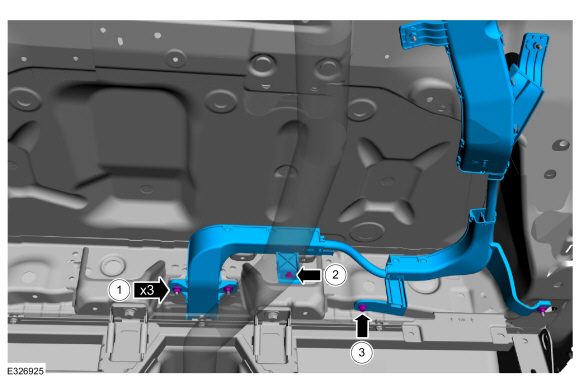

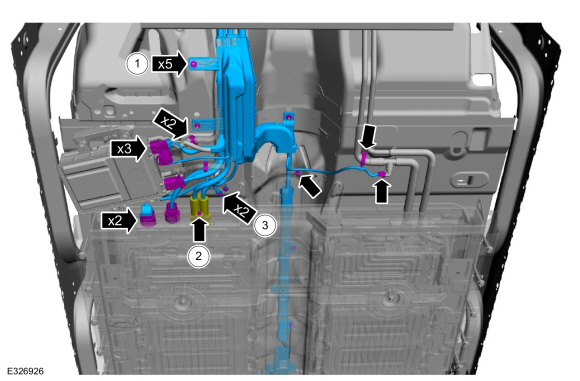

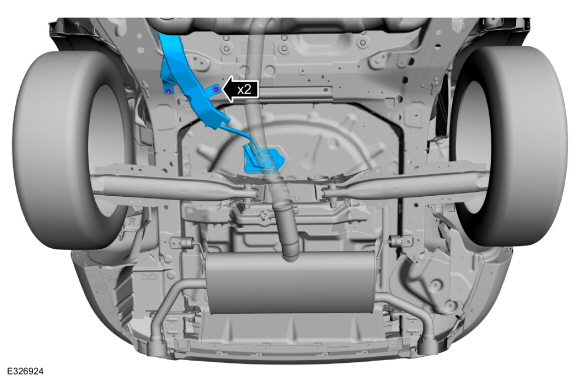

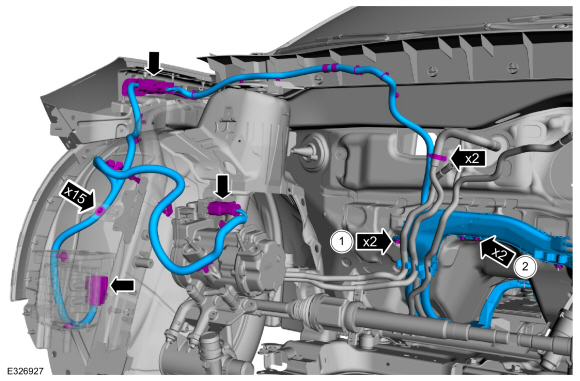

    1. Крутящий момент: 48 фунтов на дюйм (5,4 Нм)
    1. Крутящий момент: 62 фунта на дюйм (7 Нм)
    1. Крутящий момент: 93 фунта на дюйм (10,5 Нм)
    1. Крутящий момент: 93 фунта на дюйм (10,5 Нм)
  1. Крутящий момент: 55 фунтов на дюйм (6,2 Нм)
    1. Крутящий момент: 55 фунтов на дюйм (6,2 Нм)
    1. Крутящий момент: 106 фунтов на дюйм (12 Нм)
    1. Крутящий момент: 106 фунтов на дюйм (12 Нм)
    1. Крутящий момент: 55 фунтов на дюйм (6,2 Нм)
    1. Крутящий момент: 93 фунта на дюйм (10,5 Нм)
    1. Крутящий момент: 106 фунтов на дюйм (12 Нм)
    1. Крутящий момент: 55 фунтов на дюйм (6,2 Нм)
    1. Крутящий момент: 71 фунт на дюйм (8 Нм)
    1. Крутящий момент: 93 фунта на дюйм (10,5 Нм)
    1. Крутящий момент: 71 фунт на дюйм (8 Нм)
    1. Крутящий момент: 93 фунта на дюйм (10,5 Нм)
    1. Крутящий момент: 106 фунтов на дюйм (12 Нм)

Монтаж

  1. Для установки выполните процедуру удаления в обратном порядке.
