Ford Escape: Высоковольтная батарея, монтаж и кабели / Снятие и установка — Крышка высоковольтной батареи — Подключаемый гибридный электромобиль (PHEV)

Специальные инструменты) / Общее оборудование

Материалы

Удаление

ПРЕДУПРЕЖДЕНИЕ: Во избежание риска поражения электрическим током всегда соблюдайте точно все предупреждения и сервисные инструкции, включая инструкции чтобы обесточить систему. Высоковольтная система потребляет около 450 вольт постоянного тока, подаваемого по высоковольтным кабелям к его компонентам и модули. Кабели и проводка высокого напряжения обозначены оранжевым цветом. лента жгута проводов или оранжевое покрытие провода. Все высоковольтные компоненты маркированы предупреждающими этикетками о высоком напряжении с символом высокого напряжения. Несоблюдение этих инструкций может привести к серьезным личным травмы или смерти.

1. См.: Меры предосторожности для здоровья и безопасности высоковольтных систем — Обзор (100-00 Общая информация, описание и эксплуатация).


1. Обесточить систему высокого напряжения.
   См.: Отключение высоковольтной системы (414-03A Высоковольтная батарея, Монтаж и кабели, Общие процедуры).


1. Снимите высоковольтную батарею.
   См.: Высоковольтная батарея — подключаемый гибридный электромобиль (PHEV) (414-03A Высоковольтная батарея, Монтаж и кабели, Снятие и Монтаж).


1.

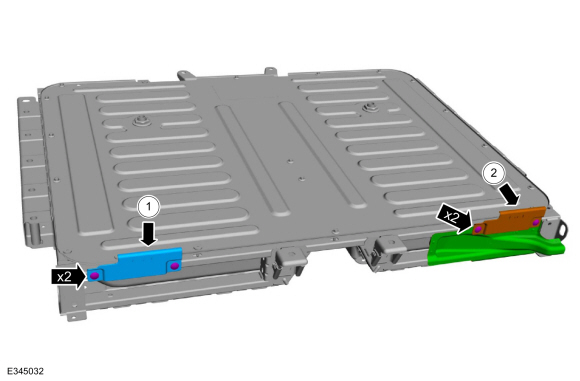

   1. Снимите канцелярские кнопки и задний внешний экран высоковольтной батареи.

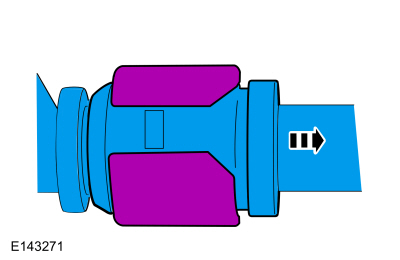

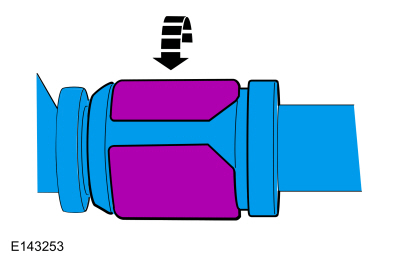

   2. Снимите канцелярские кнопки и задний внешний экран высоковольтной батареи и вентиляционную трубку.

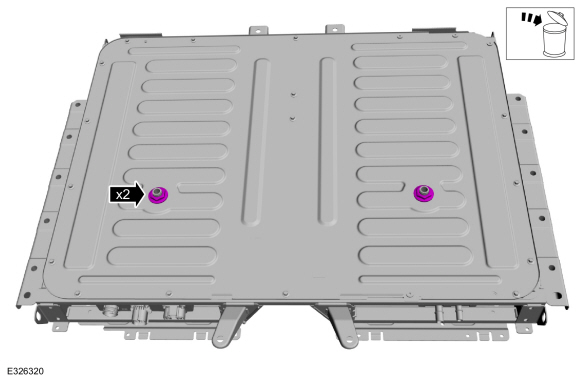

1. Снимите и выбросьте гайки крышки высоковольтной батареи.

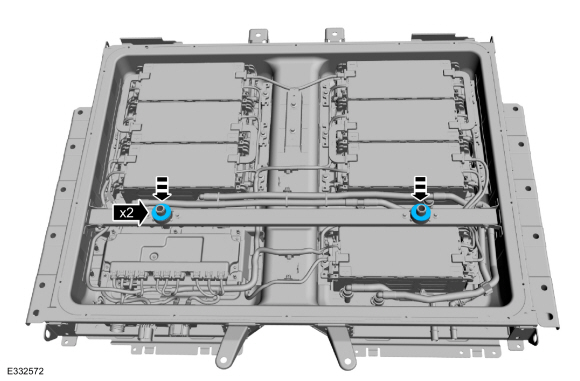

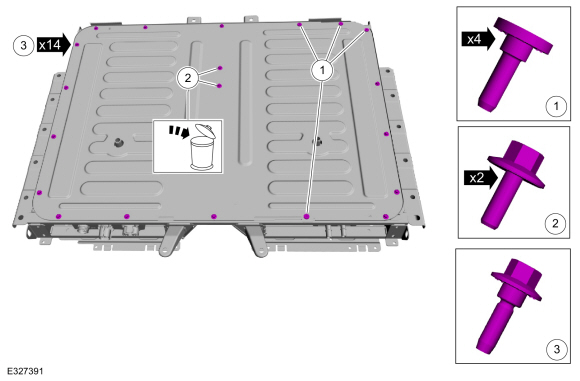

1. Снимите болты крышки высоковольтной батареи. Выбросьте болты центральной крышки высоковольтной батареи.


1. УВЕДОМЛЕНИЕ: Используйте только осциллирующую пилу с максимальным лезвием. 57 мм (2,25 дюйма), чтобы разрезать уплотнение крышки высоковольтной батареи. Делать не используйте сабельную пилу или диск диаметром более 57 мм (2,25 дюйма) в длину, чтобы срезать уплотнение крышки высоковольтной батареи или повредить высоковольтную напряжение батареи может возникнуть.

   УВЕДОМЛЕНИЕ: Используйте осциллирующую пилу плоской стороной лезвие, обращенное к крышке высоковольтной батареи, и скошенная сторона лезвие обращено к поддону высоковольтной батареи. Будьте осторожны, чтобы не поцарапать верхнюю часть поддона высоковольтной батареи. Если высокое напряжение поддон батареи поцарапан до голого металла, необходимо нанести грунтовку.

   Щелкните здесь, чтобы просмотреть видеоверсию этой процедуры.

   Разрезание пломбы крышки высоковольтной батареи

   Использование электроинструмента для удаления стекла, например, Air Устройство для снятия ветрового стекла, ротонда ASTWINDKO или эквивалент с лезвием максимального размера длина 57 мм (2,25 дюйма), срезать уплотнение крышки высоковольтной батареи движением вверх и снимите крышку высоковольтной батареи.
   Используйте основное оборудование: Инструмент для снятия стационарного стекла с электроприводом

1. Если есть, снимите и утилизируйте уплотнения гаек крышки высокого напряжения.


Монтаж

1. УВЕДОМЛЕНИЕ: Должна быть установлена ​​крышка высоковольтной батареи. в течение 2 часов после снятия уретанового клея. Открытый порез поверхность уретана окисляется и становится неактивной в течение 2 часов, это снижает эффективность соединения крышки высоковольтной батареи.

   УВЕДОМЛЕНИЕ: Не используйте металлические скребки, проволочные щетки, электрические абразивные диски или другие абразивные средства для очистки уплотняемых поверхностей.

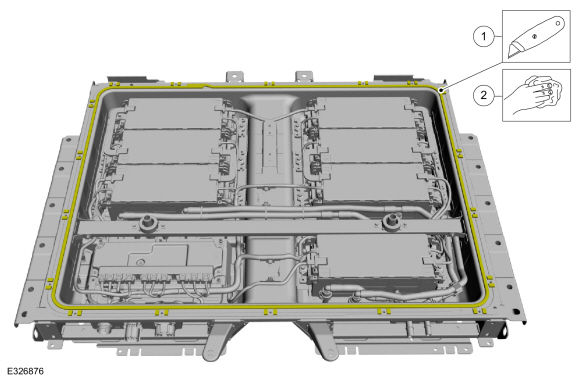

   1. Срежьте имеющийся уретановый клей ниже высоты новых прокладок крышки высоковольтной батареи.

   2. Если на верхней Сопрягаемую поверхность аккумуляторной батареи высокого напряжения необходимо покрыть грунтовкой. Применять грунтовки в соответствии с инструкциями изготовителя и позволяют при не менее 10 минут для высыхания.
      Материал: Sika® Aktivator PRO / Dow® BETAPRIME™ 5504G / ​​Sika® Primer-207.

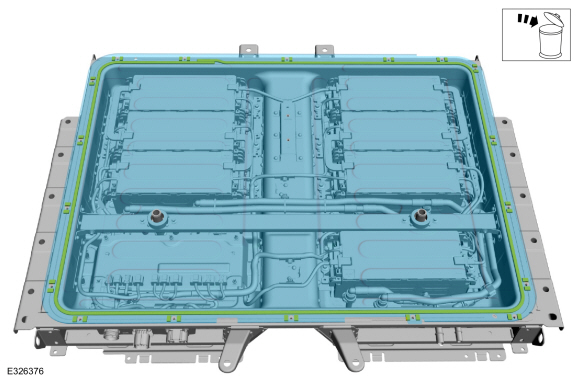

1. УВЕДОМЛЕНИЕ: Удалите весь мусор из поддона высоковольтной батареи, иначе может произойти повреждение компонента.

   Удалите весь мусор из поддона высоковольтной батареи.
   Используйте общее оборудование: пылесос.

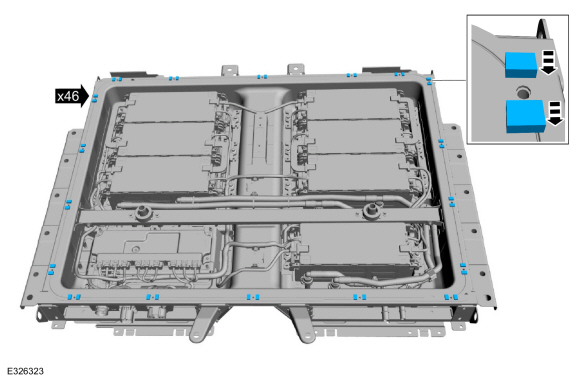

1. Установите новые уплотнения гаек крышки высокого напряжения.


1. Прикрепите новые прокладки крышки высоковольтной батареи к верхней части поддона высоковольтной батареи.


1. ПРИМЕЧАНИЕ: Крышка высоковольтной батареи должна быть установлена ​​в течение 10 минут после нанесения уретанового клея.

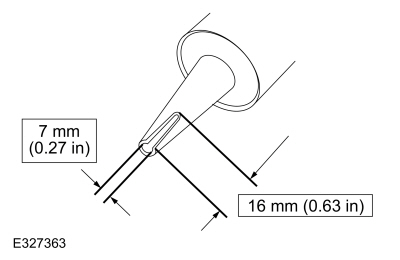

   Отрежьте кончик аппликатора уретанового клея в соответствии со спецификацией.
   Материал: Sika® SikaTack® MACH 60 / Sika® SikaTack® MACH 30 / Dow® BETASEAL™ Express

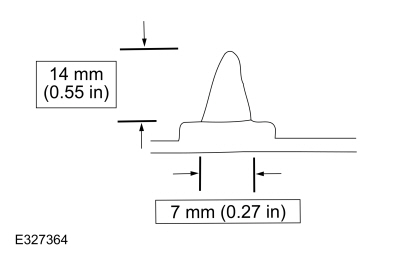

1. Нанесите полоску уретанового клея высотой 14 мм (0,55 дюйма) и 7 мм (0,27 дюйма) шириной поверх существующего обрезанного валика уретанового клея на поддоне высоковольтной батареи.


1. УВЕДОМЛЕНИЕ: Убедитесь, что уретановый шарик однороден, чтобы предотвратить утечку воздуха и воды.

   ПРИМЕЧАНИЕ: Используйте мощный пистолет для герметика, который наносит уретановый клей с меньшими усилиями и непрерывным валиком.

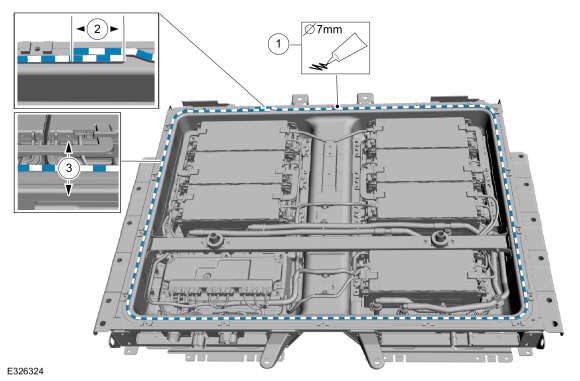

   1. Нанесите полоску уретанового клея толщиной 7 мм (0,27 дюйма) на верхнюю часть лотка высоковольтной батареи.
      Используйте общее оборудование: Power Caulk Gun
   2. Минимальное расстояние перехлеста уретанового клея 80 мм (3,14 дюйма).

   3. Минимальная высота уретанового клея 14 мм (0,55 дюйма).

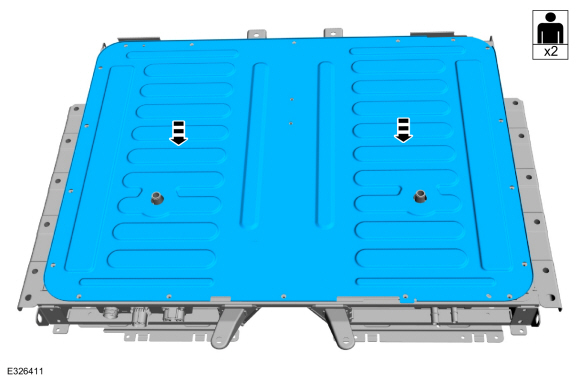

1. С помощью помощника установите крышку высоковольтной батареи.

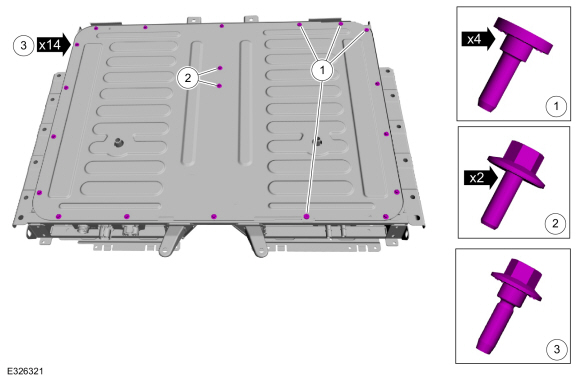

1. 1. Установите болты крышки высоковольтной батареи.
      Крутящий момент: 106 фунтов на дюйм (12 Нм)
   2. Установите новые болты крышки высоковольтной батареи.
      Крутящий момент: 119 фунтов на дюйм (13,5 Нм)
   3. Установите болты крышки высоковольтной батареи.
      Крутящий момент: 133 фунта на дюйм (15 Нм)

Высоковольтные батареи, изготовленные из кремния, нанесенного на гайки крышки

1. 1. Установите новые гайки до контакта с крышкой высоковольтной батареи.

   2. Затяните гайки крышки высоковольтной батареи.
      Крутящий момент: 59 фунт-футов (80 Нм)

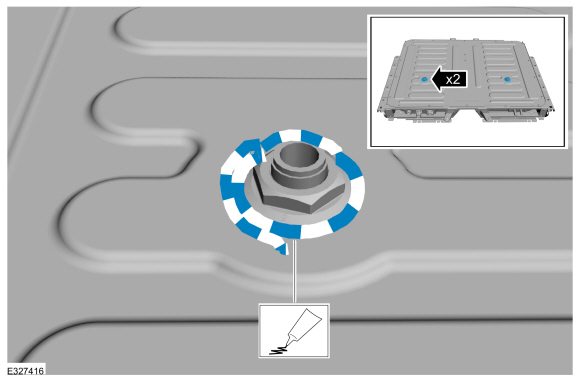

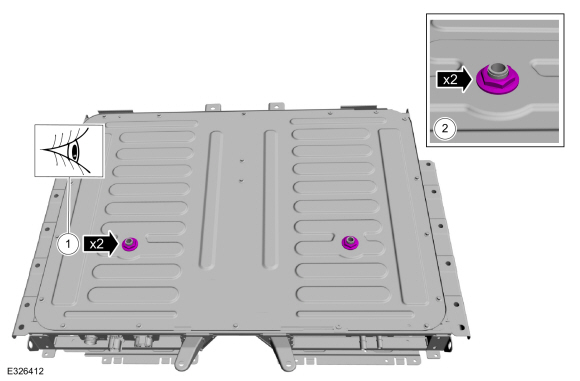

1. Нанесите валик силиконового герметика толщиной 4 мм (0,15 дюйма). с перекрытием 25 мм (0,98 дюйма) между гайками и высоковольтным Крышка аккумулятора.
   Материал: Motorcraft® High Performance Engine RTV силикон / ТА-357 (ВСЕ-M4G323-A6)

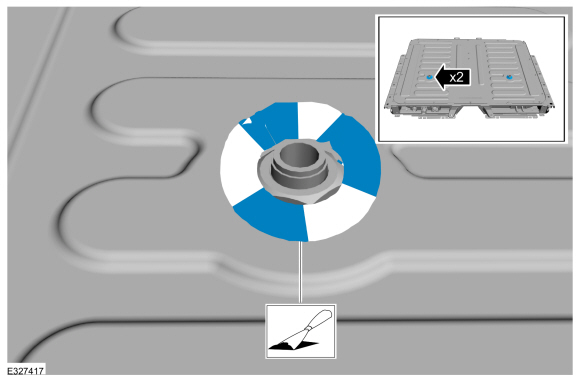

1. Нанесите силиконовый герметик между гайками и крышкой высоковольтной батареи, чтобы обеспечить надлежащее уплотнение.


Высоковольтные батареи, изготовленные без использования кремния на гайках крышки

1. 1. Установите новые гайки до контакта с крышкой высоковольтной батареи.

   2. Затяните гайки крышки высоковольтной батареи.
      Крутящий момент: 74 фунт-фута (100 Нм)

Все автомобили

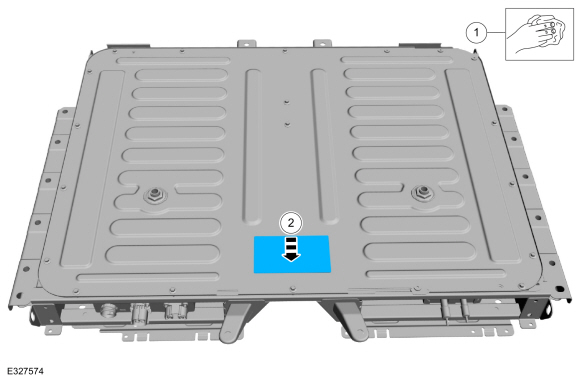

1. УВЕДОМЛЕНИЕ: Для правильного прилегания высоковольтной батареи защитная этикетка, сопрягаемая поверхность должна быть чистой и не иметь посторонних материал.

   1. Протрите спиртовой салфеткой металлическую поверхность в том месте, где находится этикетка на крышке высоковольтной батареи.

   2. Снимите заднюю облицовку с нового высоковольтного наклейку на крышке аккумуляторной батареи и плотно прикрепите к крышке высоковольтной аккумуляторной батареи. как показано.


1. Проверьте высоковольтную батарею на наличие утечек.
   См.: Испытание на утечку высоковольтной батареи — подключаемый гибридный электромобиль Автомобиль (PHEV) (414-03A Высоковольтная батарея, монтаж и кабели, Общие процедуры).


1.

   1. Установите задний внешний экран высоковольтной батареи и защелки.

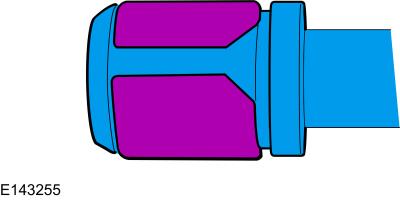

   2. Установите вентиляционную трубку высоковольтной батареи, внешний экран и защелки.


1. Установите высоковольтную батарею.
   См.: Высоковольтная батарея — подключаемый гибридный электромобиль (PHEV) (414-03A Высоковольтная батарея, Монтаж и кабели, Снятие и Монтаж).
