Ford Escape: Электронная система управления двигателем / Снятие и установка — Модуль управления силовым агрегатом (PCM)

Специальные инструменты) / Общее оборудование

	418-537 Сверлильная втулка, модуль управления силовым агрегатом
Диагностическое оборудование Форд
Сверло 6 мм

Удаление

Все автомобили

ПРИМЕЧАНИЕ: Действия по удалению в этой процедуре могут содержать сведения об установке.

1. ПРИМЕЧАНИЕ: Этот шаг необходим только при установке нового компонента.

   Загрузите информацию о модуле в диагностику с помощью процедуры установки программируемых модулей.
   См.: Программирование модуля (418-01 Конфигурация модуля, общие процедуры).
   Используйте общее оборудование: диагностическое оборудование Ford

1. Снимите брызговик левого крыла.
   См.: Брызговик Fender (501-02 Передние панели кузова, снятие и установка).


Автомобили без защитного экрана модуля управления трансмиссией (PCM)

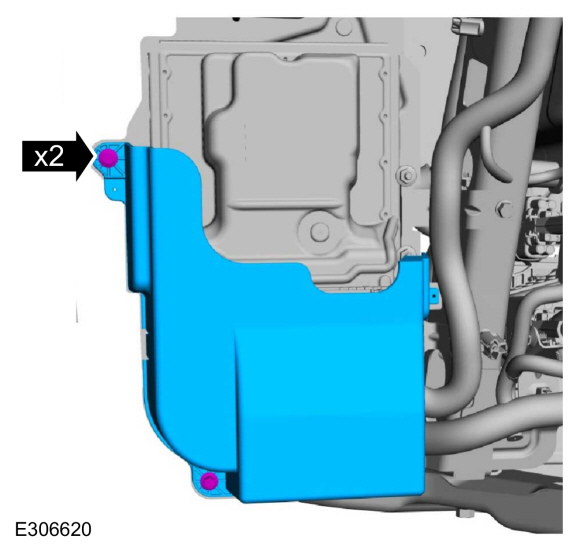

1. Снимите болты и крышку PCM.


Автомобили с защитным экраном модуля управления трансмиссией (PCM)

1. Используйте предложенный инструмент: 418-537 Сверлильная втулка, модуль управления силовым агрегатом. Можно использовать показанный инструмент или имеющийся в продаже эквивалент.
   Используйте общее оборудование: сверло 6 мм.

Все автомобили

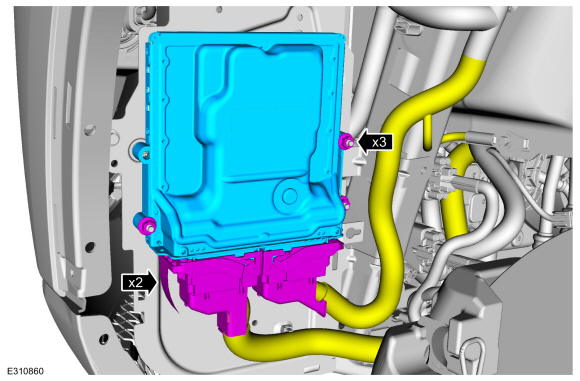

1. Отсоедините электрические разъемы. Снимите фиксаторы и PCM.
   Крутящий момент: 89 фунтов на дюйм (10 Нм)

Монтаж

1. Для установки выполните процедуру удаления в обратном порядке.


1. ПРИМЕЧАНИЕ: Этот шаг необходим только при установке нового компонента.

   Загрузите информацию о модуле из диагностического инструмента, используя процедуру установки программируемых модулей.
   См.: Конфигурация модуля — Работа системы и компоненты Описание (Конфигурация модуля 418-01, описание и работа).
   Используйте общее оборудование: диагностическое оборудование Ford

1. ПРИМЕЧАНИЕ: Этот шаг необходим только при установке нового компонента.

   Перепрограммируйте пассивную противоугонную систему (PATS).
   См.: Программирование ключа для защиты от кражи — сканирующий прибор (419-01B Пассивная противоугонная система (PATS), Общие процедуры).


1. ПРИМЕЧАНИЕ: Этот шаг необходим только при установке нового компонента.

   С помощью диагностического прибора выполните контроль пропусков зажигания в нейтральном положении. Процедура коррекции профиля, следуя инструкциям на экране.
