Ford Escape: Стекла, рамы и механизмы / Снятие и установка — стеклоподъемник и мотор задней двери

Специальные инструменты) / Общее оборудование

Удаление

ПРИМЕЧАНИЕ: Показана левая рука (LH), правая рука (RH) аналогична.

ПРИМЕЧАНИЕ: Для электродвигателей стеклоподъемников задних дверей, нерабочий надо будет снимать стекло задней двери электродвигатель регулятора перед снятием стеклоподъемника задней двери.

ПРИМЕЧАНИЕ: Действия по удалению в этой процедуре могут содержать сведения об установке.

1. Снимите панель обшивки задней двери.
   См.: Панель обивки задней двери (501-05 Внутренняя отделка и декоративные элементы, Снятие и установка).


1. Снимите крышки доступа к стеклу задней двери.


1.

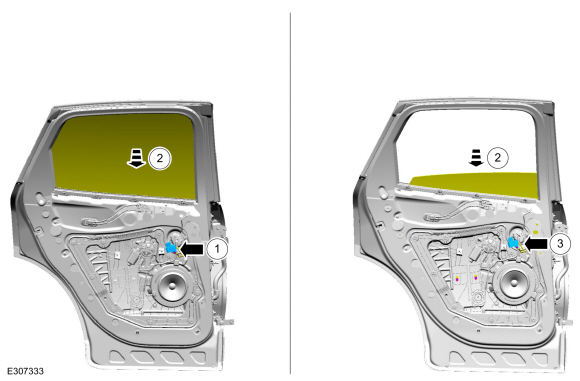

   Опустите стекло задней двери на три четверти вниз.

   1. Подсоедините переключатель управления стеклоподъемниками.

   2. Опустите стекло задней двери на три четверти вниз.

   3. Отсоедините переключатель управления стеклоподъемниками.


1.
   Освободите стекло задней двери и ленту в полностью поднятом положении.

   1. Освободите зажимы крепления стекла задней двери.
      Используйте общее оборудование: удар
   2. Поднимите стекло задней двери в крайнее верхнее положение.

   3. Закрепите лентой стекло задней двери в полностью поднятом положении.


1.

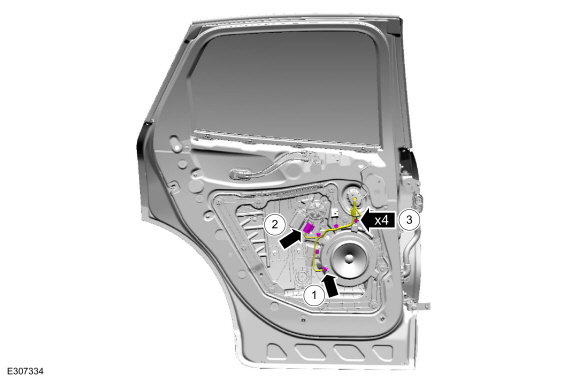

   Отложите жгут проводов задней двери в сторону.

   1. Отсоедините электрический разъем динамика задней двери.

   2. Отсоедините электрический разъем электродвигателя стеклоподъемника задней двери.

   3. Освободите фиксаторы направляющих жгута проводов задней двери и отложите жгут проводов задней двери в сторону.

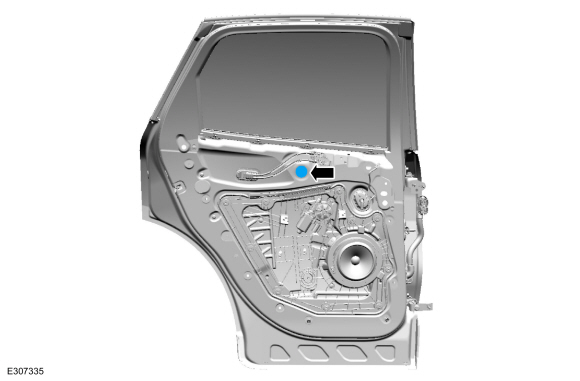

1. Снимите клейкую крышку гайки регулятора стеклоподъемника задней двери.


1. ПРИМЕЧАНИЕ: Следуйте уникальным инструкциям или рисункам для этого шага установки.

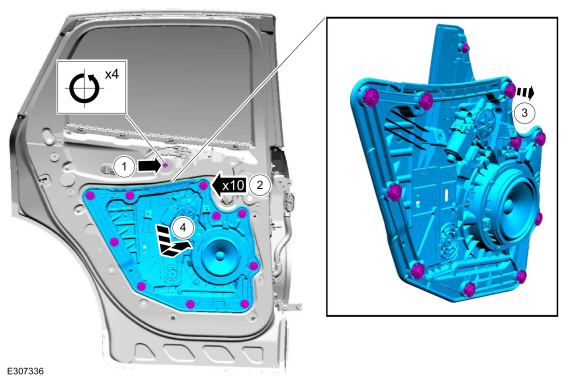

   Снимите стеклоподъемник задней двери и электродвигатель.

   1. Ослабьте гайку стеклоподъемника задней двери.
      Крутящий момент: 71 фунт на дюйм (8 Нм)
   2. Освободите фиксаторы стеклоподъемника задней двери.
      Крутящий момент: 42 фунта на дюйм (4,8 Нм)
   3. Установите фиксаторы стеклоподъемника задней двери в сервисное положение.

   4. Снимите стеклоподъемник задней двери и электродвигатель.


1. ПРИМЕЧАНИЕ: Этот шаг необходим только при установке нового компонента.

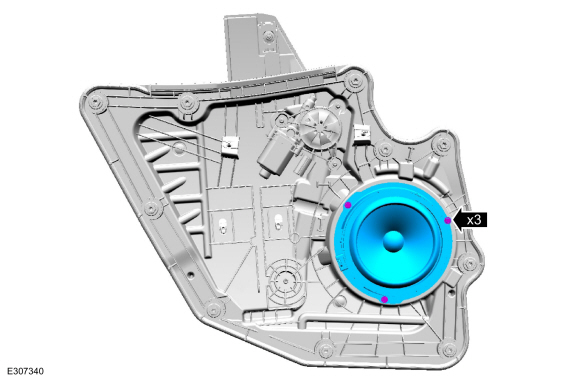

   Снимите винты и динамик задней двери.
   Крутящий момент: 13 фунтов на дюйм (1,5 Нм)

1. ПРИМЕЧАНИЕ: Этот шаг необходим только при установке нового компонента.

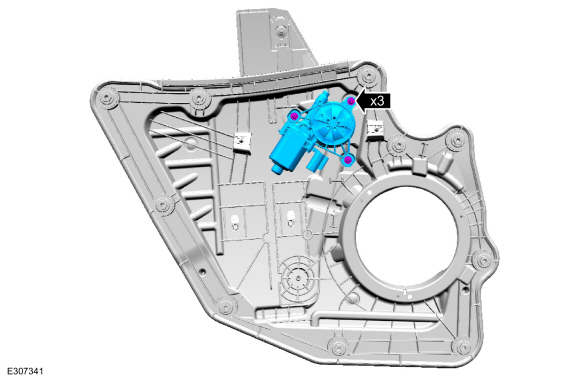

   Снимите болты и двигатель стеклоподъемника задней двери.


Монтаж

1. Для установки выполните процедуру удаления в обратном порядке.

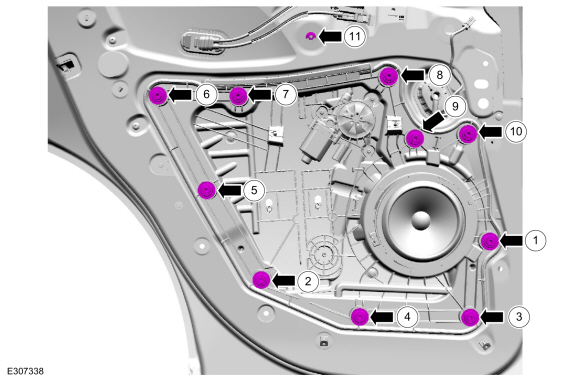

1. Затяните фиксаторы и гайку в указанной последовательности.

   1. Затяните фиксаторы в указанной последовательности.
      Крутящий момент: 42 фунта на дюйм (4,8 Нм)
   2. Затяните гайку в указанной последовательности.
      Крутящий момент: 71 фунт на дюйм (8 Нм)

1. Если дверь оснащена функцией подъема/опускания одним касанием, выполните инициализация окна двери. См.: Инициализация стеклоподъемников дверей с электроприводом — автомобили с: One-Touch Открытие и закрытие передних окон (стекло 501-11, рамы и механизмы, Общие процедуры).
