Ford Escape: Панель проема крыши / Снятие и установка — защитная панель проема крыши

Удаление

ПРИМЕЧАНИЕ: Действия по удалению в этой процедуре могут содержать сведения об установке.

1. Снимите стекло панели проема крыши.
   См.: Стекло панели проема крыши (501-17 Панель проема крыши, снятие и установка).

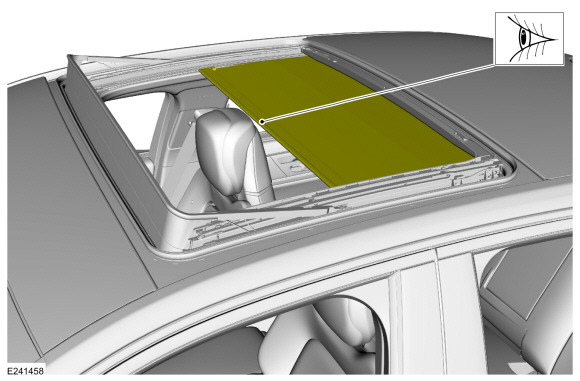

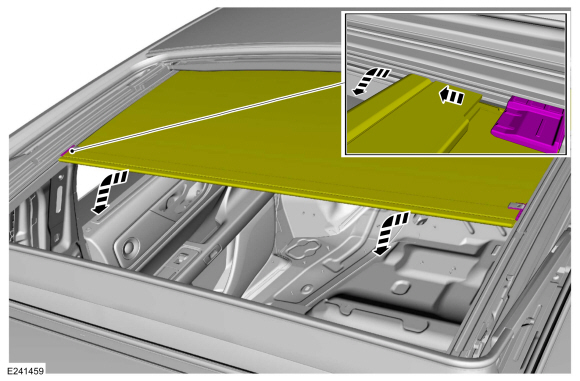

1. Нажмите кнопку опускания стекла, а затем нажмите на экран кнопка закрытия, закрывающая щит панели проема крыши до поперечины щита расположен в середине панели проема крыши открывание стекла.

1. Снимите хедлайнер.
   См.: Обшивка потолка (501-05 Внутренняя отделка и украшения, снятие и установка).


1. ПРИМЕЧАНИЕ: Этот шаг требует некоторого растяжения ткани.

   Оттяните поперечину от механизма приводного троса. удерживая выступы с обеих сторон до тех пор, пока поперечина не освободит диск фиксаторы тросового механизма и поверните поперечину вниз.


1. Отсоедините направляющие зажимы ткани от механизмов приводного троса с обеих сторон.


   1. ПРИМЕЧАНИЕ: Щит находится под напряжением. Держите перекладину при отпускании второго направляющего зажима ткани, чтобы ролик не протягивая ткань, зажимы и перекладину в скобу щита сборка.

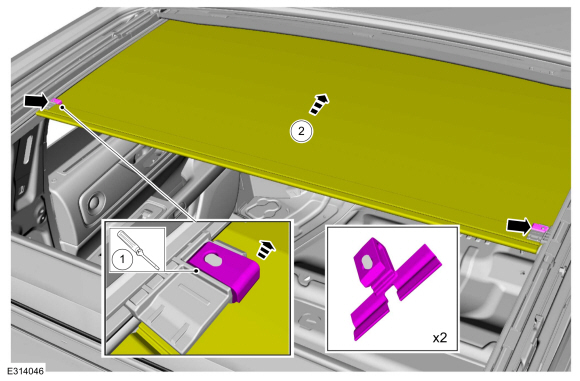

      Используя маленькую плоскую отвертку, поднимите язычок с кнопки блокировки и сдвиньте зажим назад, чтобы освободить тканевая пилотная обойма от тросов привода механизмов.

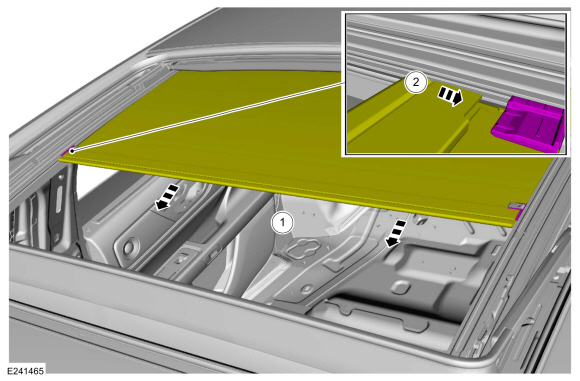

   2. Сдвиньте ткань и направляющие зажимы назад, пока они полностью не выйдут из направляющих.


1. ПРИМЕЧАНИЕ: Держите перекладину так, чтобы валик не втягивал ткань и перекладину в сборку кожуха щитка.

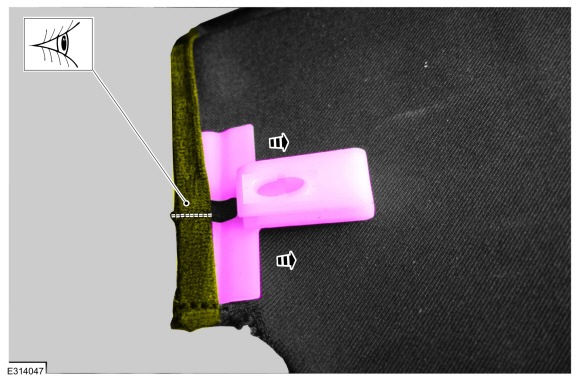

   ПРИМЕЧАНИЕ: Обратите внимание на расположение пилотного зажима. Шов на ткани совмещен с центром/отверстием зажима.

   Удалите обе тканевые направляющие клипсы из карманов во внешнем краевом шве.


1. ПРИМЕЧАНИЕ: Стандартный зажим для переплета можно использовать для удержания поперечина экрана к краю корпуса экрана для стабилизации щиток, снимая щиток в сборе с рамы для разборка.

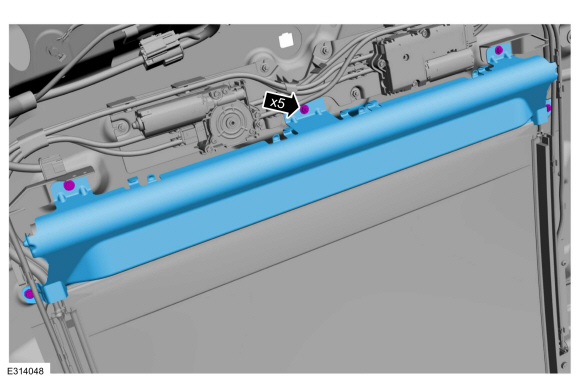

   Снимите гайки, щит и кронштейн в сборе.


1. ПРИМЕЧАНИЕ: Этот шаг необходим только при установке нового защитного экрана панели проема крыши.

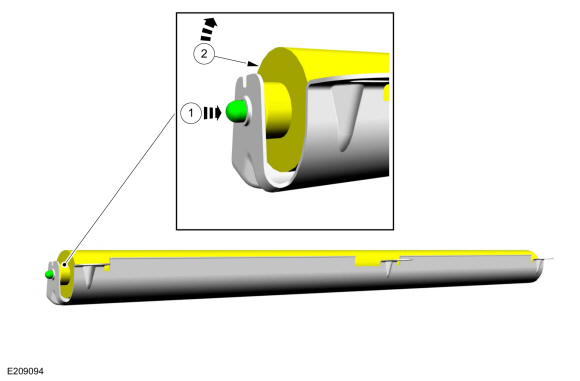

   Освободите сторону щитка с кнопкой от корпуса щитка.

   1. Нажмите на стопорный шар.


   2. ПРИМЕЧАНИЕ: Поднимите ровно настолько, чтобы полностью высвободить защитный экран из корпуса защитного экрана.

      Поднимите фиксирующую шариковую сторону щитка из корпуса щитка.


1. ПРИМЕЧАНИЕ: Этот шаг необходим только при установке нового защитного экрана панели проема крыши.

   ПРИМЕЧАНИЕ: Выполните шаги 1 и 2 вместе. Не позволяйте вал вытащить из корпуса щита до полного снятия щита в подэтапе 3.

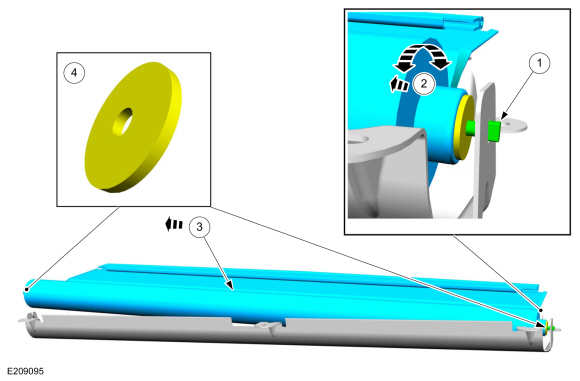

   Снимите экран с корпуса экрана.

   1. Удерживайте вал в корпусе щитка.


   2. ПРИМЕЧАНИЕ: Блокирующее действие натяжения экрана/вала можно почувствовать при выполнении шагов 1 и 2.

      Аккуратно поверните и потяните экран, пока внутренний замок натяжения экрана/вала не встанет на место со щелчком.

   3. Снимите экран с корпуса экрана.

   4. Убедитесь, что войлочные шайбы сняты вместе с защитным экраном.


Монтаж

1. ПРИМЕЧАНИЕ: Этот шаг необходим только при установке нового защитного экрана панели проема крыши.

   ПРИМЕЧАНИЕ: Новый щит предварительно натянут.

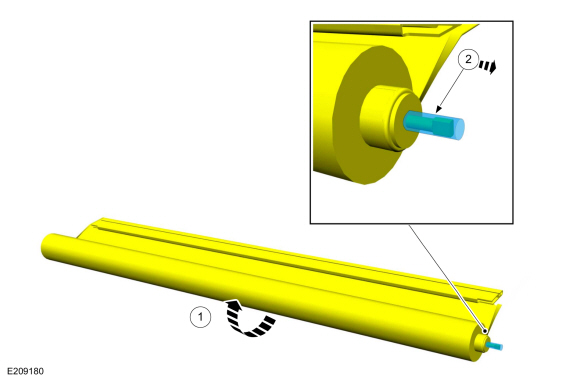

   Перед установкой щита в корпус щита.

   1. Плотно сверните защитную ткань на валике.


   2. ПРИМЕЧАНИЕ: После вставки прорезанного конца экрана в корпус защитного экрана, осторожно поверните и прижмите защитный экран к конец с прорезями (корпус с прорезями будет препятствовать вращению вала) пока не ослабнет натяжение, то не позволяйте щиту разматываться на вал при установке щита в сборе на автомобиль.

      Чтобы обеспечить правильное натяжение внутреннего экрана/вала, снимите защитный кожух с конца вала щита непосредственно перед установка в корпус щита.


1. ПРИМЕЧАНИЕ: Этот шаг необходим только при установке нового защитного экрана панели проема крыши.

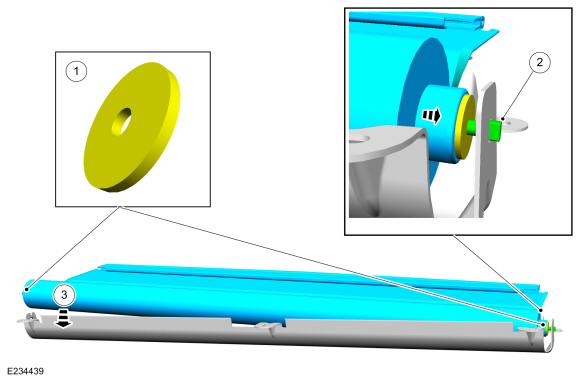

   Установите экран в корпус экрана.

   1. Установите войлочные шайбы на концы щита.
   2. Поместите конец вала в корпус и нажмите внутрь.
   3. Поместите противоположный конец экрана в Корпус. Убедитесь, что стопорный шарик сидит в корпусе.

1. ПРИМЕЧАНИЕ: Стандартный зажим для переплета можно использовать для удержания поперечина экрана к краю корпуса экрана для стабилизации щит при установке щита в сборе.

   Установите экран и кронштейн в сборе. Установите гайки.
   Крутящий момент: 31 фунт-дюйм (3,5 Нм)

1. ПРИМЕЧАНИЕ: Правая сторона показана на вставке, левая сторона аналогична.

   ПРИМЕЧАНИЕ: Обратите внимание на расположение пилотного зажима. Шов в. ткань должна быть выровнена с центром/отверстием зажима.

   С обеих сторон с помощью помощника.
   Вставьте 2 тканевых направляющих зажима в карманы, расположенные на внешнем краю ткани.


1. С обеих сторон с помощью помощника.

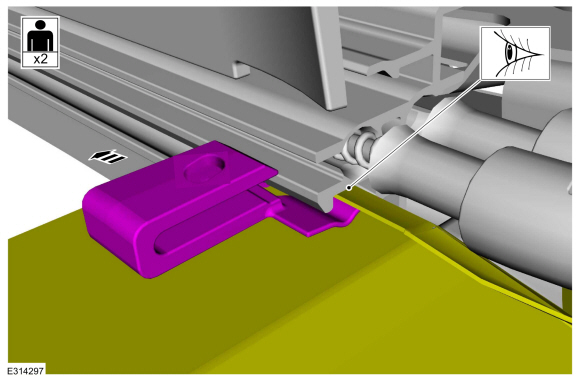

   Вставьте зажимы направляющих ткани и ткань в направляющие.


1. ПРИМЕЧАНИЕ: Щит находится под напряжением. Держите перекладину во время зацепления направляющих зажимов, чтобы ролик не тянул ткань, зажимы и перекладину обратно в сборку кронштейна экрана.

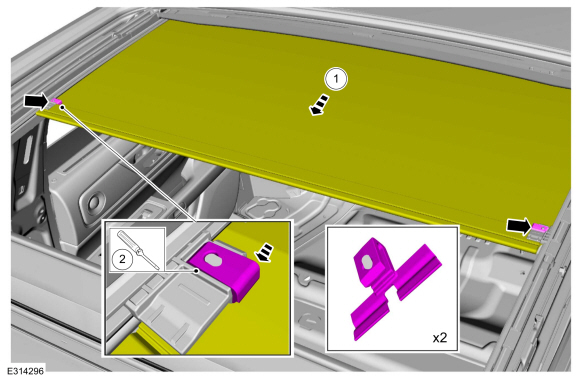

   • Потяните защитный экран вперед, пока тканевые направляющие зажимы не соприкоснутся с механизмами приводного троса.

   • С помощью небольшой плоской отвертки раздвиньте зажим, а затем сдвиньте ткань и направляющие зажимы вперед и прикрепите направляющие зажимы к тросовым механизмам привода. Убедитесь, что зажимы полностью сидящий.


1. ПРИМЕЧАНИЕ: Левая сторона показана на вставке, правая сторона аналогична.


   С обеих сторон и одновременно прикрепите поперечину к тросовым механизмам привода.


   1. ПРИМЕЧАНИЕ: Этот шаг требует некоторого растяжения ткани.

      Оттяните поперечину от троса привода механизм, удерживающий выступы с обеих сторон, пока поперечина не выровняется с фиксаторы механизма приводного троса.

   2. Поверните поперечину вверх и прикрепите поперечину к удерживающим выступам механизма троса привода.


1. Установите хедлайнер.
   См.: Обшивка потолка (501-05 Внутренняя отделка и украшения, снятие и установка).


1. Установите стекло панели проема крыши.
   См.: Стекло панели проема крыши (501-17 Панель проема крыши, снятие и установка).
