Ford Escape: Информационно-развлекательная система – Общая информация/Снятие и установка – Спутниковое радио/Антенный кабель системы глобального позиционирования (GPS)

Удаление

  1. Снимите накладки на пороги передних дверей.
    См.: Панель отделки передней накладки порога (501-05 Внутренняя отделка и украшения, Снятие и установка).
  1. Снимите передние сиденья.
    См.: Переднее сиденье (501-10A Передние сиденья, Снятие и установка).
  1. Снимите напольную консоль.
    См.: Консоль пола (501-12 Приборная панель и консоль, Снятие и установка).

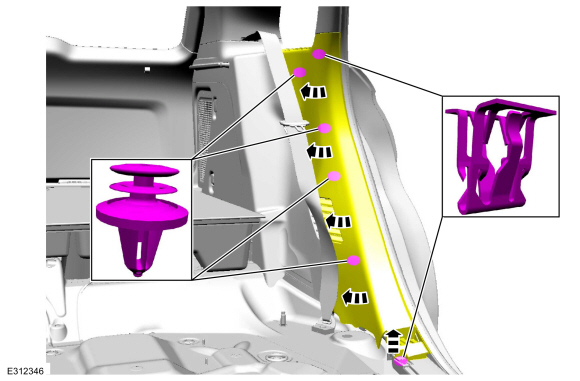

  1. Снимите левую панель отделки багажного отделения.
    См.: Панель отделки багажного отделения (501-05 Внутренняя отделка и украшения, Снятие и установка).
  1. Снимите пряжки ремней безопасности.
    См.: Пряжка переднего ремня безопасности (501-20A Системы ремней безопасности, Снятие и установка).
  1. Опустите обивку потолка.
    См.: Обшивка потолка — занижение (501-05 Внутренняя отделка и декоративные элементы, снятие и установка).
  1. Расположите ковер на полу для доступа.

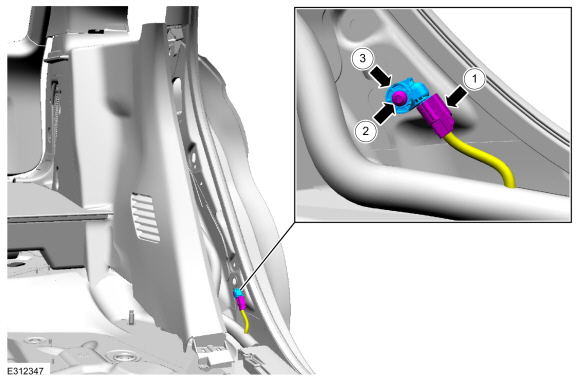

  1. Отсоедините разъем спутниковой/GPS-антенны.

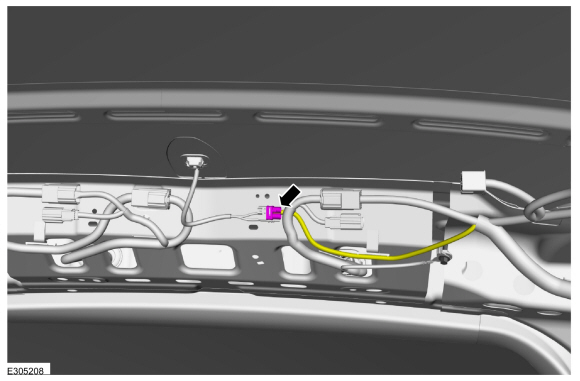

  1. Отсоедините разъем спутниковой/GPS-антенны.

Монтаж

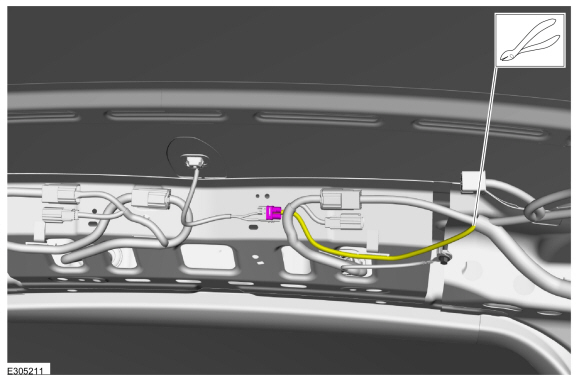

  1. Отрежьте конец кабеля спутниковой/GPS-антенны.
  1. Отрежьте конец разъема спутниковой/GPS-антенны.

  1. Установите новый коаксиальный кабель.

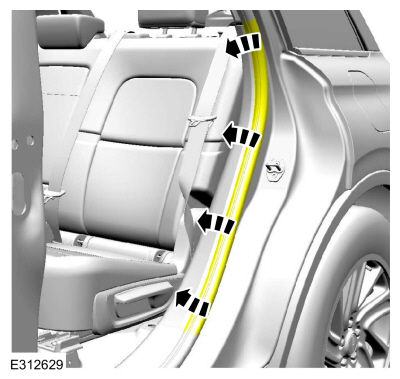

    • Проложите новый кабель спутниковой/GPS-антенны, как показано на рисунке.
    • При необходимости закрепите новый кабель спутниковой/GPS-антенны, чтобы избежать проблем с NVH.
  1. Для установки выполните процедуру удаления в обратном порядке.
