Руководство по ремонту Форд Эскейп 2020-2023 гг. / Электрический / Аккумулятор и система зарядки / Система зарядки аккумуляторов высокого напряжения — подключаемый гибридный электромобиль (PHEV) / Снятие и установка — Вторичный бортовой диагностический блок управления А (SOBDM) — Подключаемый гибридный электромобиль (PHEV)

Ford Escape: Система зарядки высоковольтной аккумуляторной батареи — подключаемый гибридный электромобиль (PHEV) / Снятие и установка — вспомогательный бортовой диагностический блок управления A (SOBDM) — подключаемый гибридный электромобиль (PHEV)

Специальные инструменты) / Общее оборудование

Хомуты)

Удаление

ПРЕДУПРЕЖДЕНИЕ: Во избежание риска поражения электрическим током всегда соблюдайте точно все предупреждения и сервисные инструкции, включая инструкции чтобы обесточить систему. Высоковольтная система потребляет около 450 вольт постоянного тока, подаваемого по высоковольтным кабелям к его компонентам и модули. Кабели и проводка высокого напряжения обозначены оранжевым цветом. лента жгута проводов или оранжевое покрытие провода. Все высоковольтные компоненты маркированы предупреждающими этикетками о высоком напряжении с символом высокого напряжения. Несоблюдение этих инструкций может привести к серьезным личным травмы или смерти.

ПРИМЕЧАНИЕ: Действия по удалению в этой процедуре могут содержать сведения об установке.

  1. ПРЕДУПРЕЖДЕНИЕ: Перед началом любой сервисной процедуры в этом руководство, см. предупреждения об опасности для здоровья и безопасности в разделе 100-00 Общие сведения. Информация. Несоблюдение этого указания может привести к серьезным личный вред.

    См.: Меры предосторожности для здоровья и безопасности высоковольтных систем — Обзор (100-00 Общая информация, описание и эксплуатация).
  1. ПРИМЕЧАНИЕ: При установке нового модуля необходимо загрузите информацию о конфигурации модуля в сканирующий прибор перед снятие модуля. Эта информация должна быть загружена в новый модуль после установки.

    Загрузите конфигурацию SOBDM в диагностический сканер, следуя инструкциям на экране.
  1. Поставьте автомобиль в НЕЙТРАЛЬНОЕ положение на подъемнике.
    См.: Поддомкрачивание и подъем — Обзор (100-02 Поддомкрачивание и подъем, описание и работа).
  1. Обесточить систему высокого напряжения.
    См.: Отключение высоковольтной системы (414-03A Высоковольтная батарея, Монтаж и кабели, Общие процедуры).

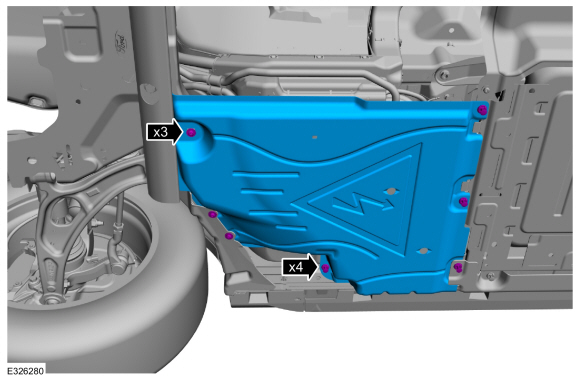

  1. Снимите нажимные кнопки, винты и правый передний щиток днища.

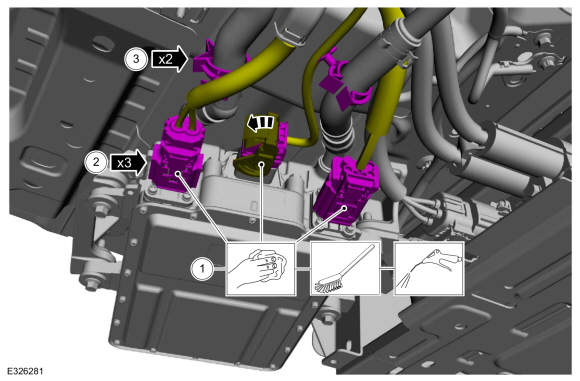

  1. УВЕДОМЛЕНИЕ: Перед отсоединением высоковольтной батареи электрические разъемы, электрические разъемы должны быть очищены с нейлоновой щеткой и без мусора. Сдуйте грязь или мусор с электрические разъемы сжатым воздухом перед отсоединением или может произойти повреждение компонента.

    УВЕДОМЛЕНИЕ: Электрические разъемы высокого напряжения могут потребовать уникальные способы отключиться. Если неправильно отсоединить, может произойти повреждение компонента.

    1. Очистите электрические разъемы высоковольтной батареи. нейлоновой щеткой. Сдуйте грязь и мусор с электрических соединения со сжатым воздухом.
    1. Отсоедините электрические разъемы высоковольтной батареи от SOBDM.
      См.: Отсоединение и подключение разъема высокого напряжения (414-03A High Напряжение батареи, монтаж и кабели, общие процедуры).
    1. Отсоедините фиксаторы и отложите жгут проводов в сторону.

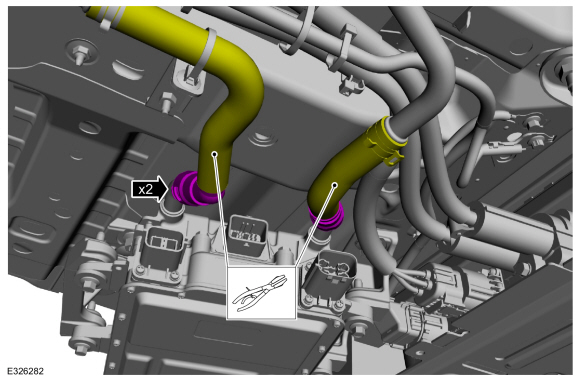

  1. Пережмите шланги охлаждающей жидкости SOBDM. Отсоедините шланги охлаждающей жидкости от SOBDM и отложите в сторону.
    Используйте общее оборудование: Хомут(ы) для шланга

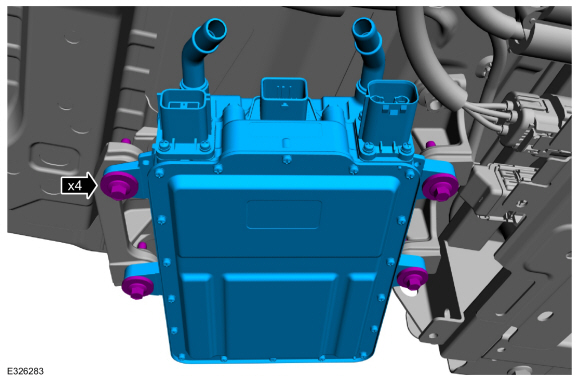

  1. Снимите болты и SOBDM.
    Крутящий момент: 22 фунт-фута (30 Нм)

Монтаж

  1. Для установки выполните процедуру удаления в обратном порядке.
  1. Если установлен новый модуль, загрузите конфигурацию SOBDM. информация от диагностического сканера к новому SOBDM после инструкции на экране диагностического сканера.
  1. Заполните и прокачайте систему охлаждения электропривода.
    См.: Заполнение и удаление воздуха из системы охлаждения (303-03D Electric Охлаждение трансмиссии — гибридный электромобиль (HEV), общие процедуры).
