Снятие и установка — изолятор опоры коробки передач

Специальные инструменты) / Общее оборудование

Удаление

1. 1
   Слейте жидкость из системы охлаждения электропривода.
   См.: Заполнение и удаление воздуха из системы охлаждения (303-03D Electric Охлаждение трансмиссии — гибридный электромобиль (HEV), общие процедуры).
2. 2
   Отключите высоковольтную электрическую систему автомобиля.
   См.: Отключение высоковольтной системы (414-03A Высоковольтная батарея, Монтаж и кабели, Общие процедуры).
3. 3
   Снимите выпускную трубку воздухоочистителя.
   См.: Выпускная труба воздухоочистителя (303-12C Распределение и фильтрация всасываемого воздуха, Снятие и установка).
4. 4
   Снимите воздухоочиститель.
   См.: Воздушный фильтр (303-12C Распределение и фильтрация всасываемого воздуха, Снятие и установка).
5. 5
   Отсоедините шланги охлаждающей жидкости.



6. 6
   Отсоедините электрический разъем и фиксаторы жгута проводов.



7. 7

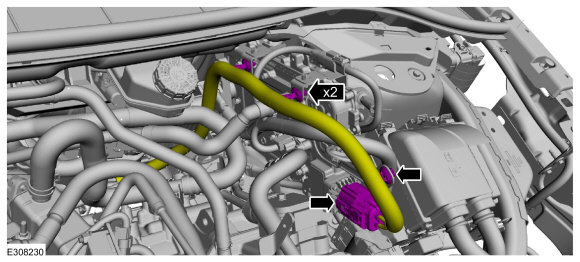

   Отсоедините электрические разъемы и фиксаторы жгута проводов.



8. 8
   Отсоедините электрический разъем.



9. 9
   Снимите гайку жгута проводов и отсоедините фиксаторы жгута проводов.



10. 10

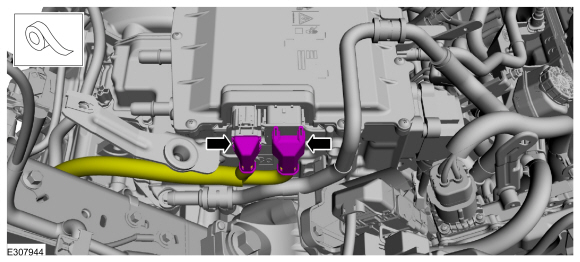

    УВЕДОМЛЕНИЕ: Наклейте ленту на разъемы на ISC, чтобы предотвратить загрязнение контактов разъема.

    Отсоедините электрические разъемы ISC (системный контроллер инвертора).



11. 11

    УВЕДОМЛЕНИЕ: Поместите впитывающие полотенца под соединения охлаждающей жидкости, чтобы предотвратить контакт охлаждающей жидкости с ISC.

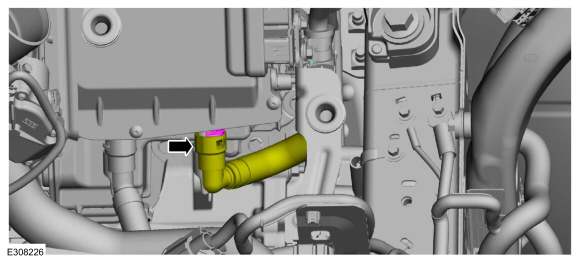

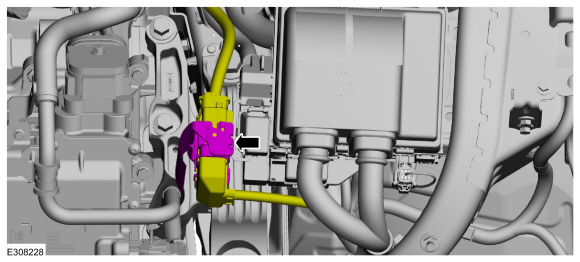

    Отсоедините шланг охлаждающей жидкости.



12. 12

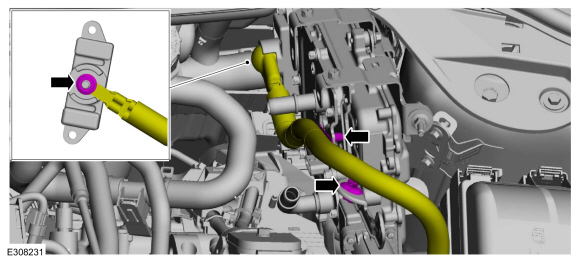

    Снимите болты и отложите в сторону трубку охлаждающей жидкости.



13. 13

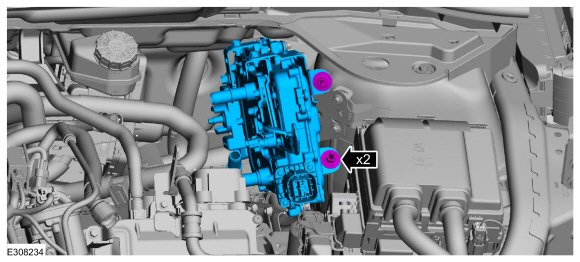

    Снимите болты и силовой преобразователь.



14. 14

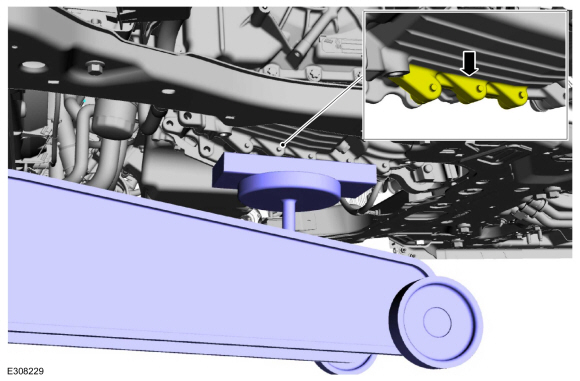

    Поместите домкрат и деревянный брусок под внешний край картера коробки передач, чтобы поддержать коробку передач.
    Используйте общее оборудование: Тележка домкрата
    Используйте общее оборудование: деревянный блок



15. 15

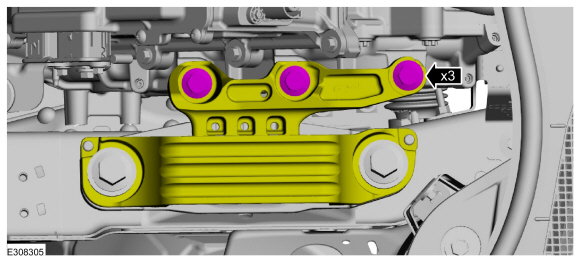

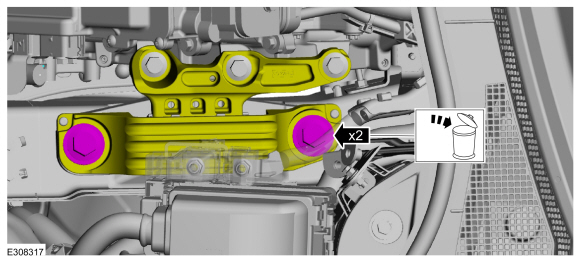

    Снимите и выбросьте болты изолятора опоры коробки передач.



16. 16

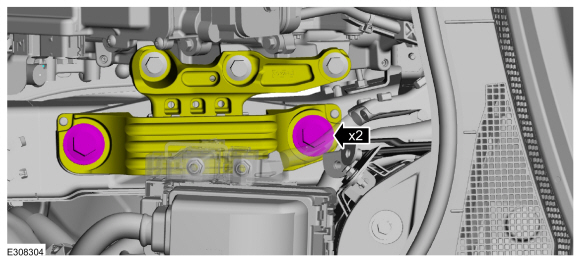

    Снимите болты изолятора опоры коробки передач. Снимите изолятор опоры коробки передач.



Монтаж

1. 1
   Установите изолятор опоры коробки передач и затяните болты вручную.



2. 2

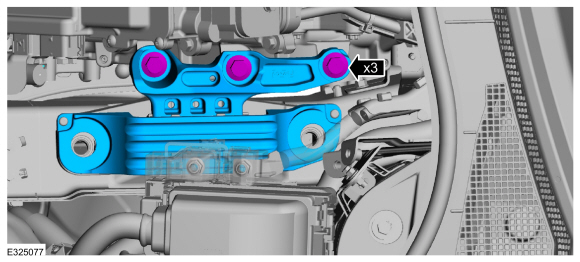

   Установите новые болты изолятора опоры коробки передач.
   Крутящий момент: 184 фунт-фута (250 Н·м)



3. 3

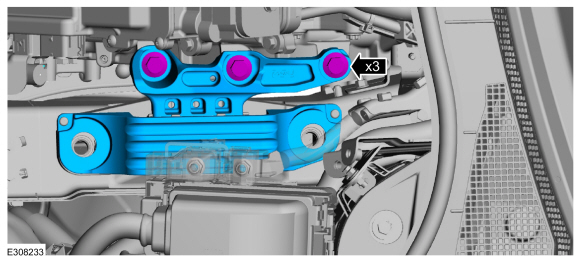

   Затяните болты изолятора опоры коробки передач.
   Крутящий момент: 92 фунта-фута (125 Н·м)



4. 4
   Установите силовой преобразователь и болты.
   Крутящий момент: 159 фунтов на дюйм (18 Н·м)



5. 5

   УВЕДОМЛЕНИЕ: Будьте осторожны, чтобы остатки охлаждающей жидкости не попали в открытые разъемы ISC.

   Установите обратно трубку охлаждающей жидкости и установите болты.
   Крутящий момент: 71 фунт на дюйм (8 Н·м)



6. 6
   Подсоедините шланг охлаждающей жидкости.



7. 7
   1. Подсоедините C199A (40-контактный разъем) и заблокируйте рычаг.

   2. Подключите C199B (22-контактный разъем).



8. 8
   Подсоедините фиксаторы жгута проводов преобразователя и установите гайку жгута проводов.
   Крутящий момент: 53 фунта на дюйм (6 Н·м)



9. 9
   Подсоедините электрический разъем.



10. 10
    Подсоедините электрические разъемы и фиксаторы жгута проводов.



11. 11
    Подсоедините электрический разъем и фиксаторы жгута проводов.



12. 12
    Подсоедините шланги охлаждающей жидкости.



13. 13
    Установите выпускную трубу воздухоочистителя.
    См.: Выпускная труба воздухоочистителя (303-12C Распределение и фильтрация всасываемого воздуха, Снятие и установка).
14. 14
    Установите воздухоочиститель.
    См.: Воздушный фильтр (303-12C Распределение и фильтрация всасываемого воздуха, Снятие и установка).
15. 15
    Подключить высоковольтную бортовую сеть автомобиля.
    См.: Отключение высоковольтной системы (414-03A Высоковольтная батарея, Монтаж и кабели, Общие процедуры).
16. 16
    Заполните и прокачайте систему охлаждения электропривода.
    См.: Заполнение и удаление воздуха из системы охлаждения (303-03D Electric Охлаждение трансмиссии — гибридный электромобиль (HEV), общие процедуры).
