Снятие и установка — панель слива воды

Специальные инструменты) / Общее оборудование

Материалы

Удаление

УВЕДОМЛЕНИЕ: Аккумуляторный электромобиль (BEV), гибридный электромобиль (HEV) и подключаемый гибридный электромобиль (PHEV) содержат высоковольтную батарея. Перед резкой или сваркой вблизи высоковольтной батареи необходимо быть удалены во избежание повреждений.

1. 1
   См.: Меры предосторожности для здоровья и безопасности (100-00 Общая информация, описание и работа).
   См.: Меры предосторожности для здоровья и безопасности высоковольтных систем — Обзор (100-00 Общая информация, описание и эксплуатация).
2. 2
   Обзор панели слива воды



3. 3
   Если необходимо:
   Восстановление размеров автомобиля до состояния, предшествующего повреждению.
   См.: Кузов и рама (501-26 Ремонт кузова - Информация для конкретного автомобиля и проверки допусков, описание и работа).
4. 4
   Снимите заднюю дверь.
   См.: Задняя дверь (501-03 Замки кузова, снятие и установка).
5. 5
   Снимите опорный кронштейн задней подъемной двери и заглушку кузова.



6. 6
   Снимите бампер задней двери.



7. 7
   Снимите крышу.
   См.: Панель крыши (501-28 Ремонт листового металла крыши, снятие и установка).
8. 8
   Снимите задний коллектор крыши.
   См.: Задний каркас крыши (501-28 Ремонт листового металла крыши, снятие и установка).
9. 9
   Снимите четверть панели.
   См.: Четверть панели (501-30 Ремонт листового металла задней части, снятие и установка).
10. 10
    Снимите воздушную заслонку.



11. 11
    Удалить только внешняя задняя панель .
    См.: Задняя панель и усиление (501-30 Ремонт листового металла задней части, снятие и установка).
12. 12
    Удалите сварные швы.
    Используйте общее оборудование: сверло для точечной сварки



13. 13
    Удалите сварные швы.
    Используйте общее оборудование: сверло для точечной сварки



14. 14
    Удалите сварные швы.
    Используйте общее оборудование: сверло для точечной сварки



15. 15
    Снимите панель слива воды.
    Используйте общее оборудование: фен.



Монтаж

УВЕДОМЛЕНИЕ: Аккумуляторный электромобиль (BEV), гибридный электромобиль (HEV) и подключаемый гибридный электромобиль (PHEV) содержат высоковольтную батарея. Перед резкой или сваркой вблизи высоковольтной батареи необходимо быть удалены во избежание повреждений.

УВЕДОМЛЕНИЕ: Высоковольтная батарея в аккумуляторном электромобиле (BEV), гибридный электромобиль (HEV) или гибридный электромобиль с подключаемым модулем (PHEV) могут быть затронуты и повреждены чрезмерно высокими температурами. температура в покрасочных камерах некоторых кузовных цехов может превышать 60 °C. Поэтому во время окрасочных работ температура в покрасочной камере должна быть установлена ​​на уровне 60 °C или ниже, время выпекания 45 минут или меньше. Температура выше 60 °C или более длительная выпечка более чем на 45 минут потребуется извлечь высоковольтную батарею из автомобиль перед помещением в покрасочную камеру.

УВЕДОМЛЕНИЕ: Если температура отверждения при окраске превышает 60 °C, Кольцо индикатора зарядного порта на автомобилях с подключаемым модулем необходимо снять.

1. 1
   См.: Меры предосторожности для здоровья и безопасности (100-00 Общая информация, описание и работа).
   См.: Меры предосторожности для здоровья и безопасности высоковольтных систем — Обзор (100-00 Общая информация, описание и эксплуатация).
2. 2
   Используя молоток и тележку, выровняйте все повреждения автомобиля, полученные во время демонтажа.
3. 3
   Просверлите отверстия для сварки пробкой.
   Используйте общее оборудование: сверло 8 мм.



4. 4
   Отшлифуйте, чтобы удалить старый клей, и очистите.



5. 5
   Нанесите клей.
   Материал: Металлический клей / TA-1, TA-1-B, 3M™ 08115, LORD Fusor® 108B, Henkel Teroson EP 5055



6. 6
   Установите, правильно расположите и закрепите панель.
   Используйте общее оборудование: плоскогубцы с фиксатором



7. 7
   Установите сварные швы.
   Используйте основное оборудование: оборудование для контактной точечной сварки.



8. 8
   Установите сварные швы.
   Используйте основное оборудование: оборудование для контактной точечной сварки.



9. 9

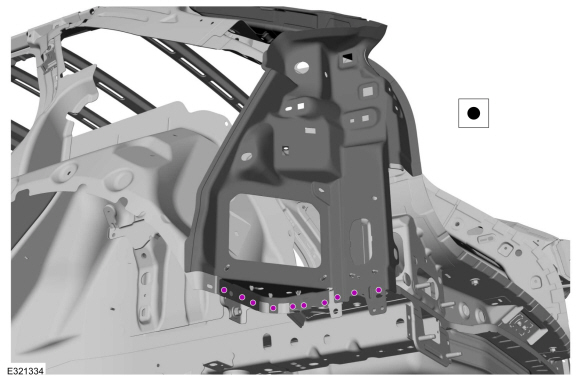

   Установите сварные швы.
   Используйте основное оборудование: оборудование для контактной точечной сварки.



10. 10
    Установите сварные швы.
    Используйте общее оборудование: Сварочное оборудование MIG/MAG



11. 11
    Нанесите вспененный герметик NVH в местах, отмеченных при снятии.
    Материал: Ремонт гибкой пены / 3M™ 08463, LORD Fusor® 121



12. 12
    Установите воздухоотводчик.



13. 13
    Установите четверть панели.
    См.: Четверть панели (501-30 Ремонт листового металла задней части, снятие и установка).
14. 14
    Установите заднюю панель заголовка.
    См.: Задний каркас крыши (501-28 Ремонт листового металла крыши, снятие и установка).
15. 15
    Установить крышу.
    См.: Панель крыши (501-28 Ремонт листового металла крыши, снятие и установка).
16. 16
    Окрасьте весь ремонт, используя одобренную Ford систему окраски.
17. 17

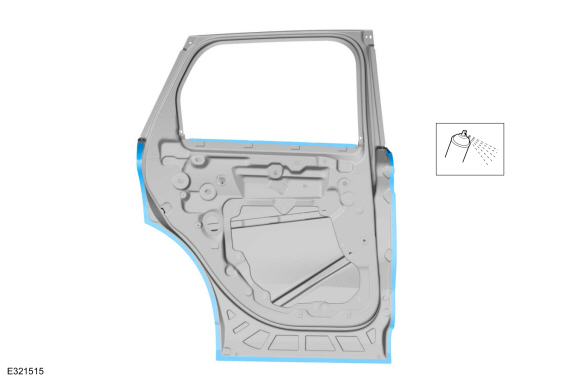

    Восстановить защиту от коррозии.
    См.: Предотвращение коррозии (501-25 Кузовной ремонт — общая информация, общие процедуры).
18. 18
    Установите опорный кронштейн задней подъемной двери и заглушку кузова.
    Крутящий момент: 16 фунт-футов (22 Н·м)



19. 19
    Установите бампер подъемной двери.



20. 20
    Установите задний бампер и кожух бампера.
    См.: Задний бампер (501-19 Бамперы, снятие и установка).
    См.: Крышка заднего бампера (501-19 Бамперы, снятие и установка).
21. 21
    Установите задний фонарь в сборе.
    См.: Задний фонарь в сборе (417-01 Наружное освещение, снятие и установка).
22. 22
    Установите и выровняйте заднюю дверь.
    См.: Задняя дверь (501-03 Замки кузова, снятие и установка).
    См.: Выравнивание задней поднимающейся двери (501-03 Закрытие кузова, Общие процедуры).
23. 23
    Перезагрузите SRS.
    См.: Дополнительная система пассивной безопасности (SRS) Модернизация (501-20B Дополнительная система пассивной безопасности, Общие процедуры).
