Ford Explorer: преобразователь/инвертор напряжения / описание и работа — модуль управления преобразователем постоянного тока в постоянный ток — работа системы и описание компонентов

Работа системы

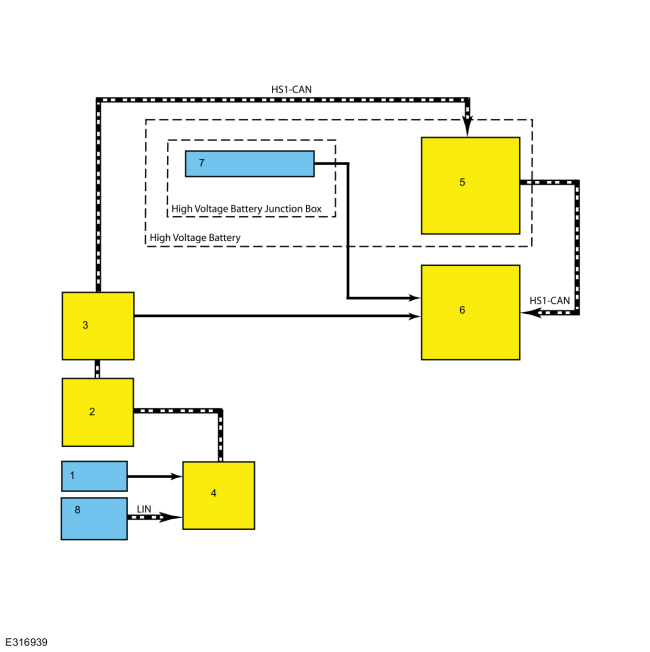

Схема системы — DCDC

Таблица сетевых сообщений

Входные сообщения сети DCDC

DCDC Операция

DCDC отвечает за обслуживание и зарядку 12-вольтовой батареи. SOBDMC отправляет сигнал пробуждения HEV на DCDC через проводную цепь. Информацию о системе высоковольтных батарей см.
См.: Высоковольтная батарея, монтаж и кабели — работа системы и описание компонентов (414-03 Высоковольтная батарея, монтаж и кабели, описание и работа).

DCDC имеет жидкостное охлаждение по контуру системы охлаждения электродвигателя. в контуре охлаждения электродвигателя используется перепускной клапан электродвигателя который действует как системный термостат, позволяя охлаждающей жидкости течь внутри цепь двигателя, пока двигатель прогревается. По мере нагревания охлаждающей жидкости перепускной клапан медленно открывается, пропуская охлаждающую жидкость к радиатору. Для больше информации об охлаждении электропривода,
См.: Охлаждение электропривода — обзор (303-03E Охлаждение электропривода — 3,3 л Duratec-V6 — Hybrid (BP), Описание и работа).

DCDC обменивается данными по HS-CAN1 с замкнутыми контакторами высокого напряжения или без них. Цепь пробуждения от SOBDMC активирует процессор модуля. Если схема пробуждения выходит из строя и присутствует высокое напряжение, DCDC все равно заряжается, но с задержкой.

Неисправности DCDC, вызывающие низкое или чрезмерно высокое напряжение 12-вольтовой батареи, приводят к тому, что DCDC отправляет сетевое сообщение с запросом на отображение сообщения CHECK CHARGING SYSTEM в центре сообщений.

DCDC защищен 30-амперным низковольтным предохранителем, расположенным в высоковольтном BJB. DCDC понижает высокое напряжение до низкого напряжения (между 13,0 и 15,5 вольт, в зависимости от потребностей автомобиля), обеспечивая питание автомобиля низковольтные аккумуляторные системы. В зависимости от автомобиля и окружающей среды условиях DCDC способен выдавать до 165 ампер на 12-вольтовую батарею.

Компонент Описание

DCDC

DCDC отвечает за обслуживание и зарядку 12-вольтовой батареи, он обменивается данными по шине HS-CAN1.

СОБДМК

SOBDMC подает сигнал пробуждения на DCDC при включении зажигания.

ПКМ

PCM обменивается данными по шине HS-CAN1. и определяет температуру окружающего воздуха, включает и устанавливает уставка напряжения зарядки, определяет состояние силового агрегата и трансмиссии состояние шестерни.

БЭКМ

BECM обменивается данными по шине HS-CAN1, определяет протекание тока высоковольтной батареи, управляет контакторами высокого напряжения и контролирует состояние отключения системы.

млрд кубометров

BCM обменивается данными по шине HS-CAN1, определяет состояние зажигания, сообщает о состоянии режима мощности и измеряет напряжение 12-вольтовой батареи с помощью датчика батареи.
