Ford Explorer: Система контроля выбросов двигателя — 2,3 л EcoBoost (201 кВт/273 л.с.) / Описание и работа — Система контроля выбросов двигателя — Расположение компонентов

Руководство по эксплуатации Форд Эксплорер 2020-2023 гг. / Силовой агрегат / Двигатель / Система контроля выбросов двигателя — 2,3 л EcoBoost (201 кВт/273 л.с.) / Описание и принцип работы — Контроль выбросов двигателя — Расположение компонентов

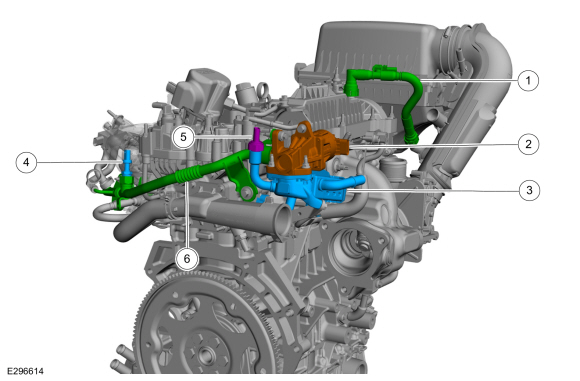

система рециркуляции отработавших газов

Элемент	Описание
1	Трубка вентиляции картера.
2	клапан ЕГР.
3	охладитель ЕГР.
4	Датчик температуры охлаждающей жидкости на выходе EGR.
5	Датчик противодавления ЕГР.
6	впускной патрубок ЕГР.

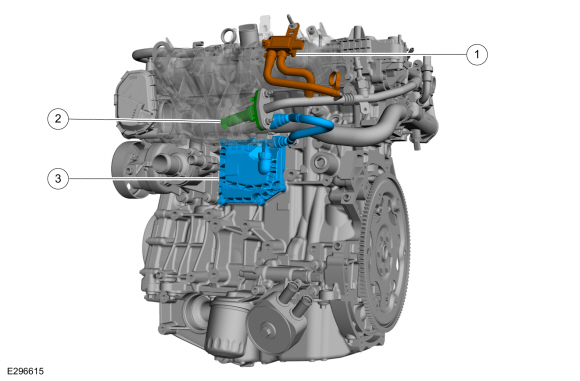

система рециркуляции отработавших газов

Элемент	Описание
1	Датчик рециркуляции отработавших газов с обратной связью по перепаду давления.
2	Выходная трубка ЕГР.
3	Маслоотделитель вентиляции картера.
