Ford Explorer: Выбросы при испарении - 2,3 л EcoBoost (201 кВт/273 л.с.) / Описание и работа - Выбросы при испарении - Работа системы и описание компонентов
Работа системы
См. раздел 1 «Описание и работа» руководства по ПК/ED.

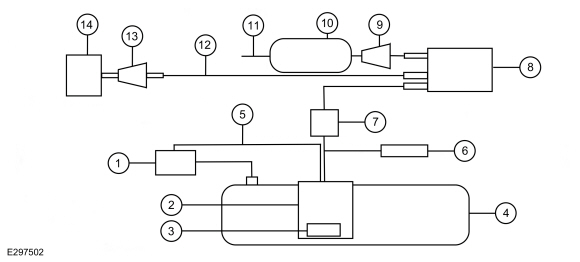

Схема системы
.jpg)
| Элемент | Описание |
|---|---|
| 1 | Горловина топливного бака |
| 2 | Модуль подачи топлива (FDM) |
| 3 | Датчик уровня топлива (ДУТ) |
| 4 | Топливный бак |
| 5 | Линия рециркуляции паров |
| 6 | Датчик и трубка давления в топливном баке (FTP) |
| 7 | Клапан блокировки паров EVAP (VBV) |
| 8 | угольный канистра EVAP |
| 9 | клапан адсорбера EVAP |
| 10 | Входной фильтр адсорбера EVAP |
| 11 | Трубка для притока свежего воздуха |
| 12 | Связка топлива |
| 13 | Клапан продувки EVAP (EPV) и трубка |
| 14 | Впускной коллектор |
Описание и принцип действия - Выбросы в результате испарения - Обзор
Обзор
EVAP
система предотвращает попадание углеводородных выбросов в атмосферу за счет
хранение паров топлива и направление паров к двигателю для сжигания
при нормальной работе двигателя...
Общие процедуры - Проверка герметичности системы улавливания паров топлива
Активация
Этап 1 — Проверка утечки
Запустите тест EVAP с помощью диагностического прибора.
ПРИМЕЧАНИЕ:
Некоторые небольшие утечки могут быть не обнаружены с помощью теста EVAP...
