Ford Explorer: Внешние органы управления автоматической коробкой передач — 10-ступенчатая автоматическая коробка передач — 10R60 / Описание и работа — Внешние органы управления — Работа системы и описание компонентов

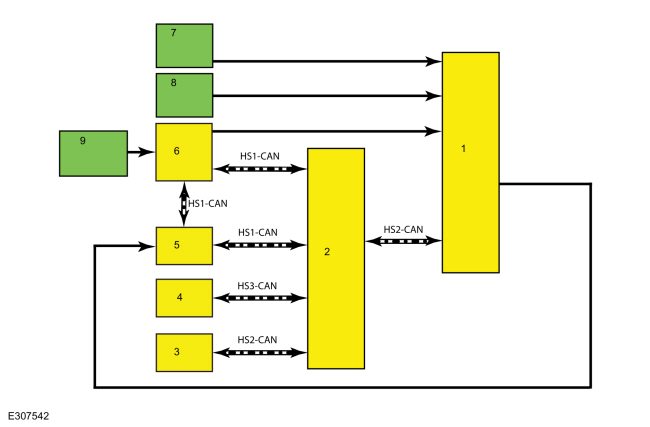

Схема системы

Работа системы

Компонент Описание

Для переключения передач водитель выбирает P р N или D, поворачивая диск GSM, или M, нажимая кнопку M на GSM, когда поворотный диск находится в положении D, чтобы выбрать ручной режим. GSM определяет положение набора номера и отправляет запрос по сети подсети и сеть высокоскоростных контроллеров 2 (HS2-CAN), через GWM через сеть высокоскоростных контроллеров 1 (HS1-CAN) к PCM. PCM получает входные данные от GSM, комбинирует их с условиями автомобиля и включает заданную передачу в трансмиссии. PCM считывает датчик TR, чтобы подтвердить положение системы парковки.

Существует резервная сеть контроллера передачи (TRANS-CAN), которая позволяет GSM связываться напрямую с PCM в случае неисправности в HS1-CAN, HS2-CAN или GWM.

GSM

Поворотный диск GSM имеет датчики на эффекте Холла, которые используются в качестве входных данных для индикации поворота диска. Когда P выбран выше 5 миль в час ( 8 км/ч) N предоставляется вместе с сообщением в IPC. Сигнал блокировки переключения передач при торможении (BTSI) CAN используется для нормальной работы переключения передач с P.

РКМ

Система переключения по проводам использует пряжку ремня безопасности водителя как одну из несколько входов для определения присутствия водителя. Если пряжка считается неисправен по какой-либо причине, система считывает это как не пристегнутое, так что любой время, когда дверь переходит в режим открытия ниже установленной скорости, PCM дает команду a вернуться в режим P.

ПКМ

PCM приводит в действие коробку передач вместо обычного рычага селектора и троса селектора. Он получает команды от GSM по высокоскоростной шине CAN.

МПК

IPC получает сигналы от PCM и отображает текущий диапазон передачи на PRNDM. Под сообщения о некоторых обстоятельствах от смены по проводной системе также отображается для покупателя на многофункциональном дисплее. Например, Нажмите тормоз, чтобы переключиться из режима парковки, отображается при попытке выйти из режима парковки. Р и тормоз не нажат.

млрд кубометров

BCM предоставляет информацию о блокировке переключения передач при торможении (BTSI), GSM Статус яркости светодиодов, команды электронного замка двери и статус зажигания для GSM и PCM. BCM также отвечает за настройку BTSI и других сигналов в соответствии с местными правилами и характеристиками автомобиля.

Режимы переключения поворотного диска

Автоматический возврат в парк

ПРИМЕЧАНИЕ: Эта функция не работает, когда автомобиль находится в нейтральном режиме.

В автомобиле предусмотрена функция безопасности, которая автоматически переключает коробку передач в режим P при выполнении любого из следующих условий на низкой скорости:

• Зажигание выключается, и автомобиль падает ниже минимального порога скорости.
• Открытие двери водителя при отстегнутом ремне безопасности.
• Отстегивание ремня безопасности при открытой двери водителя.

Оставайтесь в нейтральном режиме

Если необходимо, чтобы транспортное средство оставалось в N без присутствия водителя, например, на автомойке, этот режим отключает возврат в парк. В режиме «Оставайся в нейтральном положении» система остается просыпается, разряжая аккумулятор, если двигатель выключен. Когда вы входите в нейтраль на низкой скорости. Нажмите M для входа. Будет отображено «Оставайтесь в нейтральном положении». Если водитель нажимает кнопку М в течение 5 секунд, на многофункциональном дисплее появляется сообщение Оставайтесь в нейтральном режиме. В этом режиме позиция N на GSM постоянно мигает, а на комбинации приборов отображается N как выбранная передача. Чтобы выйти из нейтрального режима, переключитесь из положения N.

Если аккумуляторная батарея разряжается в режиме пребывания в нейтральном положении, соленоид замка стояночного тормоза размыкается, и коробка передач возвращается в режим P. Не буксируйте автомобиль в этом режиме. Нейтральное удержание выходит через 30 минут после выключения ключа зажигания, что приводит к возврату передачи вершина.

Режим аварийной буксировки

См. раздел «Парковка коробки передач с помощью троса» (307-05A Внешние органы управления автоматической коробкой передач — 10-ступенчатая автоматическая коробка передач — 10R60, Общие процедуры).
для получения информации о переводе коробки передач из положения P при выключенном двигателе.

Вернуться в парк

ПРИМЕЧАНИЕ: Эта функция может работать неправильно, если датчик приоткрытой двери неисправен.

Транспортное средство возвращается в положение P при выполнении любого из следующих условий:

• Автомобиль выключен.
• Автомобиль стоит, дверь водителя открыта, ремень безопасности отстегнут.

Если автомобиль выключается во время движения, коробка передач сначала переключается в положение N до полной остановки, а затем автоматически переключается в положение P.

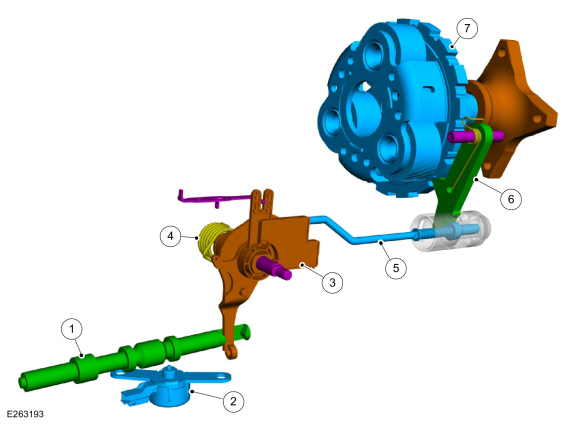

Парк по проводам

Парк по проводам

• Использует GSM с поворотной ручкой переключения передач вместо механического переключателя для выбора P, R, N, D, M.
• Гидравлические органы управления трансмиссией изменены. с помощью клапана блокировки парковки, соединенного с парковочной тягой, которая разблокирует и блокирует парковочную собачку от держателя.
  • Использует гидравлическое давление сцепления B и D, чтобы вывести систему из режима парковки.
  • После выхода из режима парковки муфты A, B, C, D или F могут продолжать удерживать систему вне режима парковки.
• Соленоид блокировки парковки позволяет системе оставаться вне парковки, когда двигатель не работает.
• Двойной ТР датчики показывают состояние системы Park и не используются для определить выбранный клиентом диапазон, который теперь предоставляется GSM.
• механический П предусмотрена блокировка для внутризаводского использования и буксировки. Это состоит из трос, идущий от консоли к трансмиссии, кронштейн и узел рычага, установленный сбоку от трансмиссии, и рычаг на сторона трансмиссии. В положении блокировки парковочный замок клапан собачки удерживается в рабочем положении, чтобы удерживать парковочную собачку разблокирован от оператора.
