Ford Explorer: Информационно-развлекательная система — Общая информация — Автомобили с: SYNC 3 / Описание и работа — Информационно-развлекательная система — Расположение компонентов
ПРИМЕЧАНИЕ: Доступные конфигурации динамиков показаны первыми. оставшиеся скрытые компоненты аудиосистемы и системы SYNC, а также различные кабели маршрутизация соответствует конфигурациям динамиков.
ПРИМЕЧАНИЕ: Некоторые автомобили могут быть оснащены не всеми показанными дополнительными компонентами.

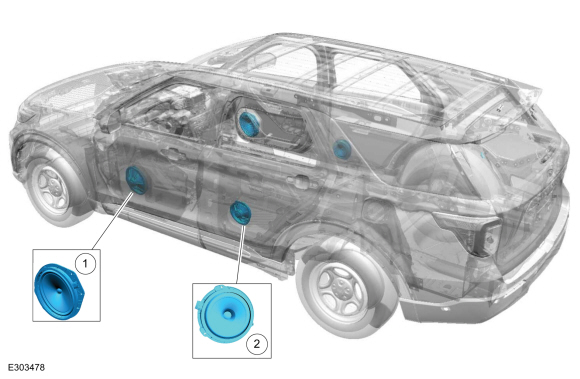

4 акустическая система
.jpg)
| Элемент | Описание |
|---|---|
| 1 | Низкочастотные динамики левой/правой передней двери |
| 2 | Низкочастотные динамики левой/правой задней двери |

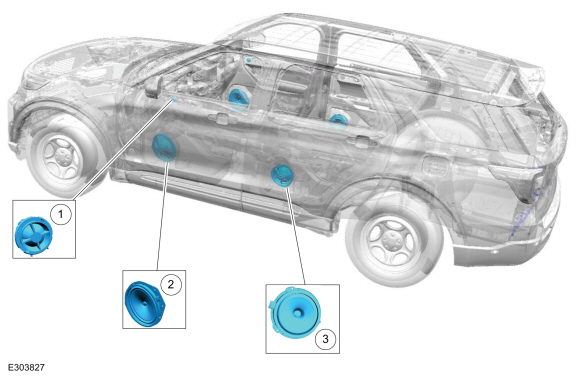

6 акустическая система
.jpg)
| Элемент | Описание |
|---|---|
| 1 | Левый/правый твитеры в передних дверях |
| 2 | Низкочастотные динамики левой/правой передней двери |
| 3 | Низкочастотные динамики левой/правой задней двери |

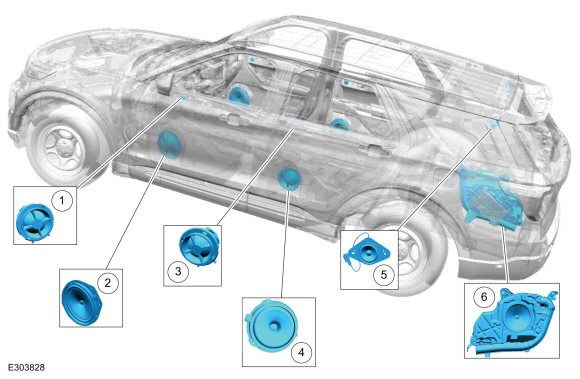

12 акустических систем
.jpg)
| Элемент | Описание |
|---|---|
| 1 | Центральный динамик приборной панели |
| 2 | Левый/правый твитеры в передних дверях |
| 3 | Низкочастотные динамики левой/правой передней двери |
| 4 | Левый/правый твитер в задней двери |
| 5 | Низкочастотные динамики левой/правой задней двери |
| 6 | Динамики левой/правой D-стойки |
| 7 | Сабвуфер |

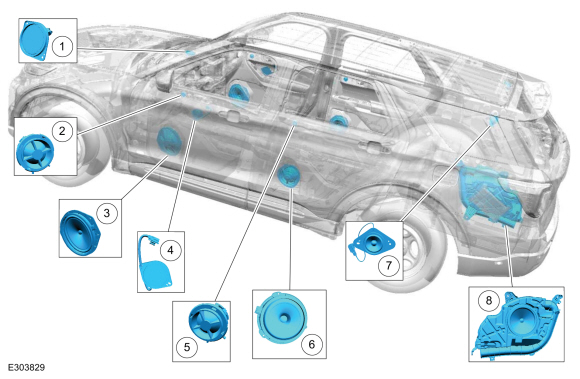

14 акустическая система
.jpg)
| Элемент | Описание |
|---|---|
| 1 | Центральный динамик приборной панели |
| 2 | Левый/правый твитеры в передних дверях |
| 3 | Низкочастотные динамики левой/правой передней двери |
| 4 | СЧ-динамики в левой/правой передней двери |
| 5 | Левый/правый твитер в задней двери |
| 6 | Низкочастотные динамики левой/правой задней двери |
| 7 | динамики на D-стойке |
| 8 | Сабвуфер |

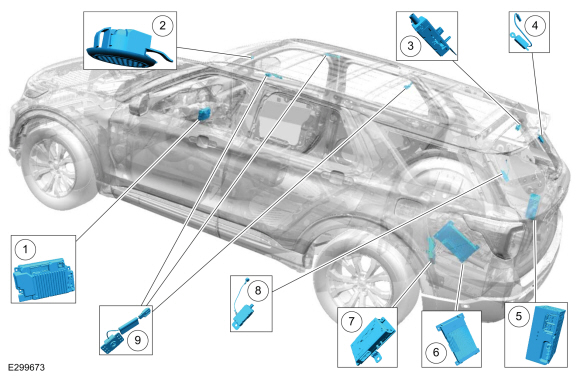

Скрытые компоненты системы Audio/SYNC
.jpg)
| Элемент | Описание |
|---|---|
| 1 | АПИМ АКМ |
| 2 | Голосовой микрофон |
| 3 | Антенный усилитель AM/FM1 |
| 4 | Фильтр шума |
| 5 | АКМ |
| 6 | DSP |
| 7 | ТКУ |
| 8 | Антенный усилитель FM2 |
| 9 | микрофоны шумоподавления |

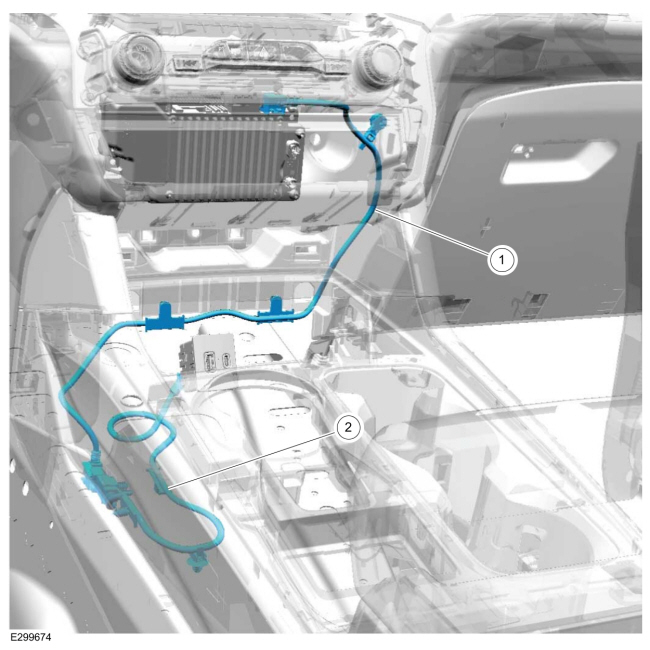

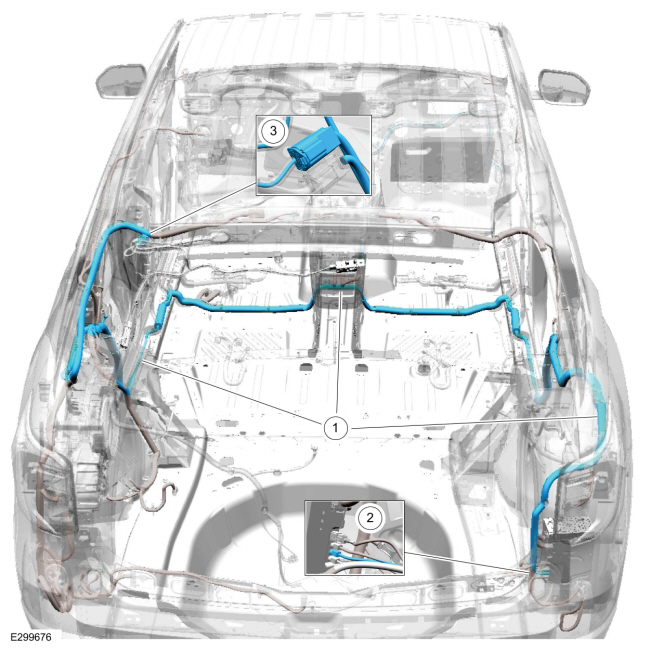

Прокладка USB-кабеля (показан не полицейский вариант, аналогичный полицейский вариант)
.jpg)
| Элемент | Описание |
|---|---|
| 1 | Передний USB-кабель |
| 2 | Задний USB-кабель |

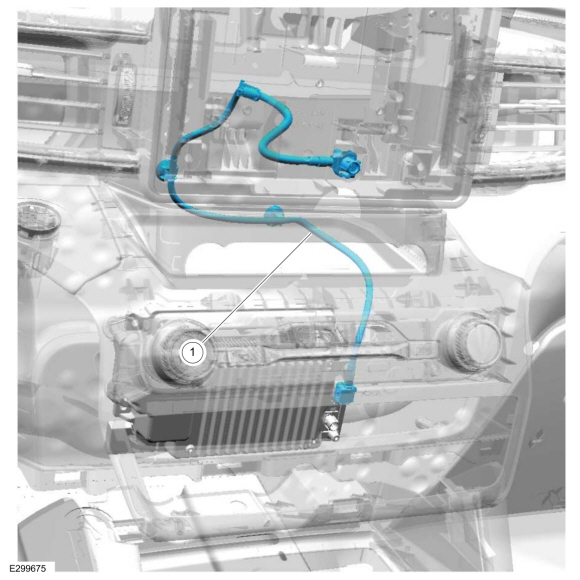

Прокладка кабеля LVDS (показан не полицейский вариант, аналогичный вариант полицейского)
.jpg)
| Элемент | Описание |
|---|---|
| 1 | кабель LVDS |

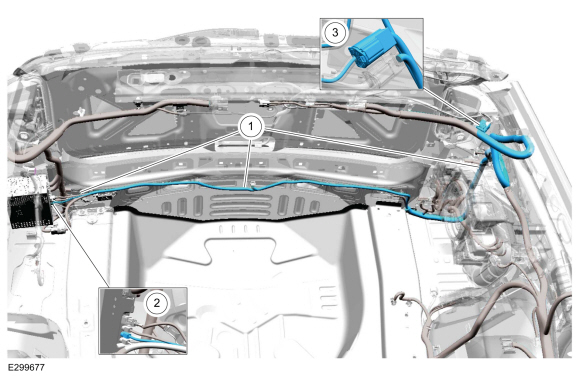

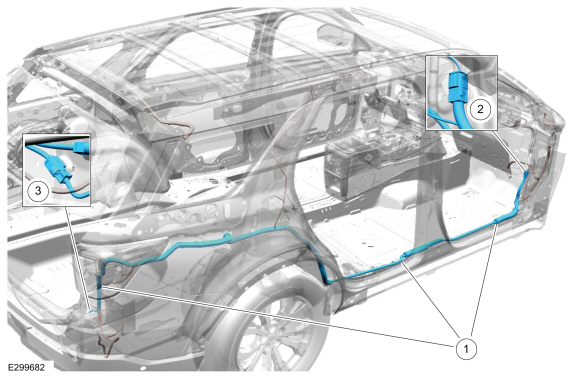

Нижняя прокладка кабеля антенны AM/FM1 — автомобили, оборудованные полицейской опцией
.jpg)
| Элемент | Описание |
|---|---|
| 1 | Нижний антенный кабель AM/FM1 |
| 2 | Подключение кабеля антенны AM/FM1 к ACM |
| 3 | Антенный кабель AM/FM1 для подключения в линию |

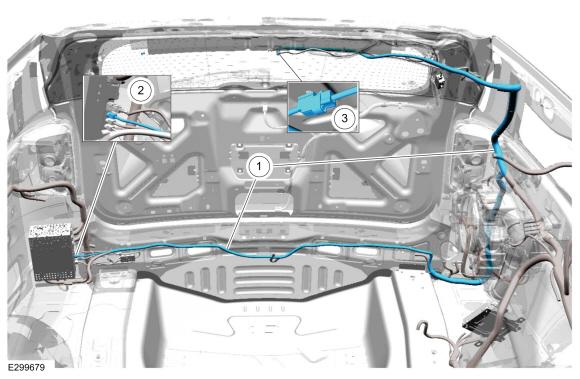

Нижняя прокладка кабеля антенны AM/FM1 — за исключением автомобилей, оснащенных полицейской опцией
.jpg)
| Элемент | Описание |
|---|---|
| 1 | Нижний антенный кабель AM/FM1 |
| 2 | Подключение кабеля антенны AM/FM1 к ACM |
| 3 | Антенный кабель AM/FM1 для подключения в линию |

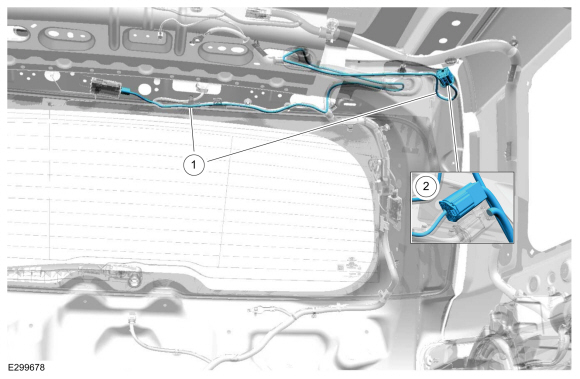

Прокладка кабеля верхней антенны AM/FM1
.jpg)
| Элемент | Описание |
|---|---|
| 1 | Кабель верхней антенны AM/FM1 |
| 2 | Антенный кабель AM/FM1 для подключения в линию |
Прокладка кабеля нижней разнесенной антенны FM2
.jpg)
| Элемент | Описание |
|---|---|
| 1 | Нижний кабель антенны разнесения FM2 |
| 2 | Кабель антенны с разнесенным приемом FM2, линейное подключение |

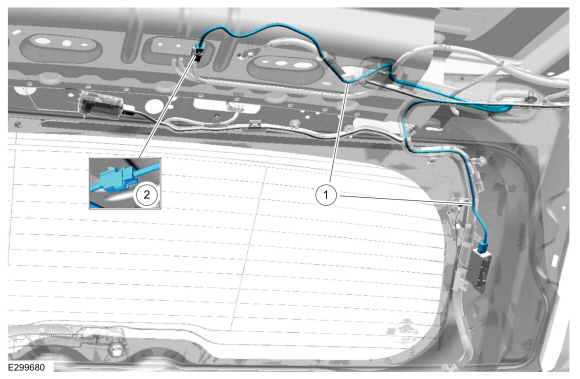

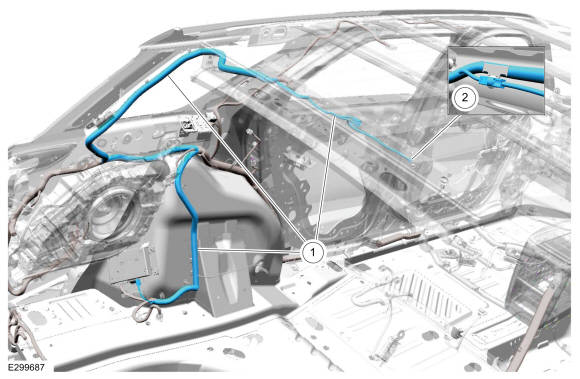

Прокладка кабеля верхней разнесенной антенны FM2
.jpg)
| Элемент | Описание |
|---|---|
| 1 | Верхний разнесенный антенный кабель FM2 |
| 2 | Кабель антенны с разнесенным приемом FM2, линейное подключение |

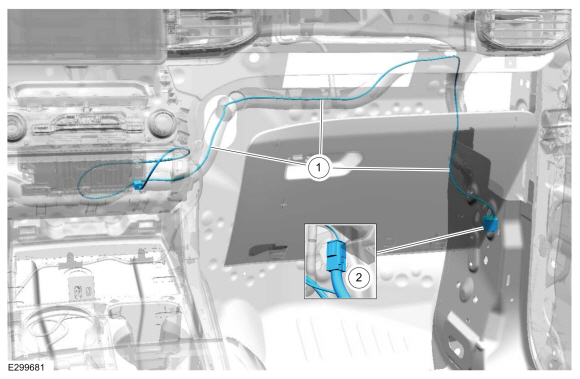

Прокладка кабеля передней GPS-антенны
.jpg)
| Элемент | Описание |
|---|---|
| 1 | Кабель передней GPS-антенны |
| 2 | Прямое подключение кабеля передней GPS-антенны |
Центральная передняя прокладка кабеля GPS-антенны
.jpg)
| Элемент | Описание |
|---|---|
| 1 | Центральный кабель передней GPS-антенны |
| 2 | Прямое подключение кабеля передней GPS-антенны |
| 3 | Центральное переднее соединение с кабелем GPS-антенны |

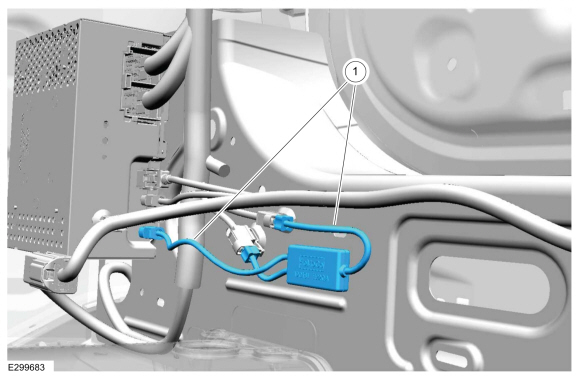

Центральная прокладка кабеля задней GPS-антенны (кабель-разветвитель) — автомобили, оборудованные спутниковым радио
.jpg)
| Элемент | Описание |
|---|---|
| 1 | Центральный кабель задней GPS-антенны |

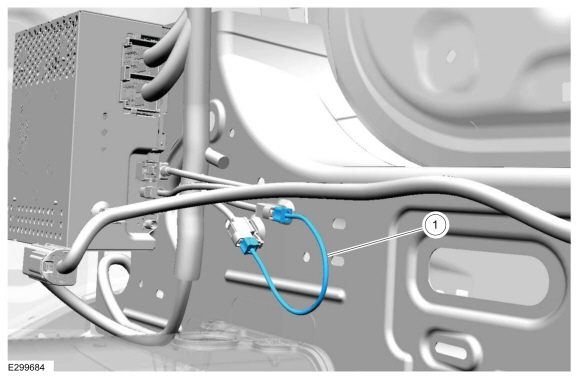

Центральная задняя прокладка кабеля антенны GPS (кабель-перемычка) — автомобили, не оборудованные спутниковым радио
.jpg)
| Элемент | Описание |
|---|---|
| 1 | Центральный кабель задней GPS-антенны |

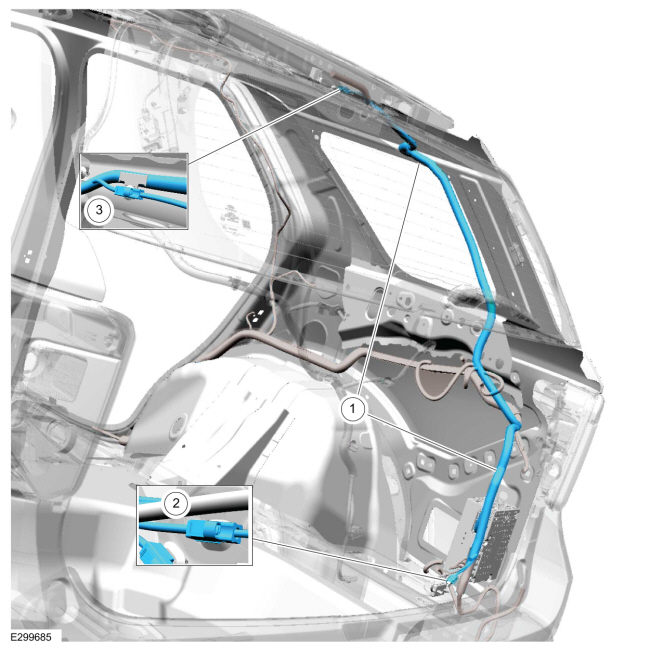

Прокладка кабеля задней антенны GPS
.jpg)
| Элемент | Описание |
|---|---|
| 1 | Кабель задней GPS-антенны |
| 2 | Центральный задний кабель GPS-антенны, встроенный в линию |
| 3 | Подключение кабеля задней GPS-антенны в линию |

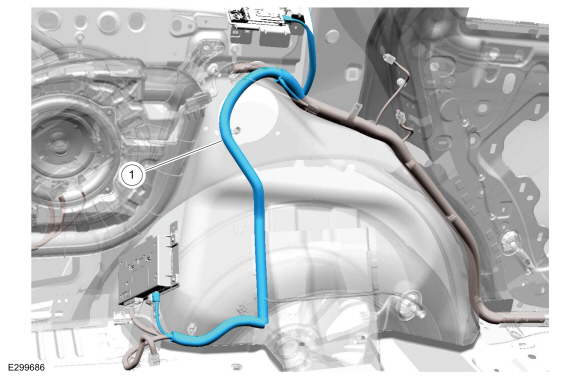

Прокладка антенного кабеля TCU
.jpg)
| Элемент | Описание |
|---|---|
| 1 | Антенный кабель TCU |
Прокладка кабеля антенны сотовой связи
.jpg)
| Элемент | Описание |
|---|---|
| 1 | Антенный кабель сотовой связи |
| 2 | Подключение кабеля задней GPS-антенны в линию |
