Ford Explorer: Автоматическая коробка передач — 10-ступенчатая автоматическая коробка передач — 10R60 / Описание и работа — Низкая муфта свободного хода в сборе

Руководство по эксплуатации Форд Эксплорер 2020-2023 гг. / Силовой агрегат / Автоматическая коробка передач / Автоматическая коробка передач — 10-ступенчатая автоматическая коробка передач — 10R60 / Описание и принцип действия — Низкая муфта свободного хода в сборе

Обгонная муфта (OWC) в разобранном виде

Элемент Описание
1 Передняя опора в сборе
2 Односторонняя муфта (OWC)
3 Солнечная шестерня №1
4 Солнечная шестерня №2

Обгонная муфта (OWC) Механическая работа

One-Way Clutch (OWC) — тормозная муфта, удерживающая солнечную шестерню №1. и 2 в одном направлении и позволяет ему свободно вращаться в противоположном направление, исключающее торможение двигателем на 1-й передаче, когда коробка передач находится в драйве. Ролики OWC крепятся к внутреннему кольцу, которое является частью узел передней опоры.

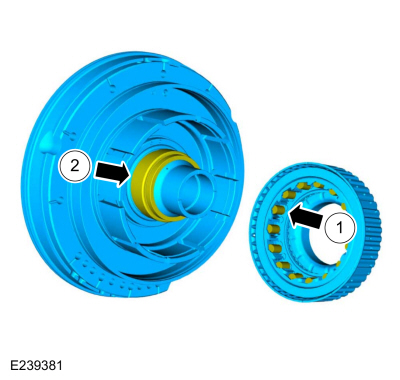

  1. Ролики односторонней муфты (OWC)
  1. Внутреннее кольцо односторонней муфты (OWC)
