Работа системы

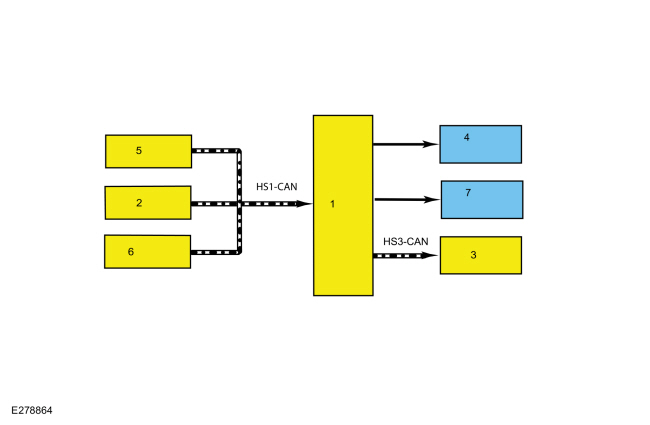

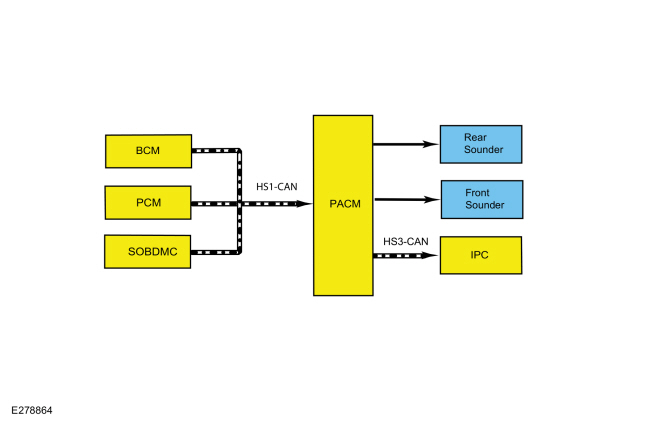

Схема системы

Элемент	Описание
1	ПАКМ
2	ПКМ
3	МПК
4	Задний эхолот
5	млрд кубометров
6	СОБДМК
7	Передний звуковой оповещатель

Диаграммы сетевых сообщений

Сетевые входные сообщения модуля — PACM

Трансляция сообщение	Исходный модуль	Сообщение Цель
Заводской режим	млрд кубометров	Управляет системой оповещения пешеходов на основе состояния сборки автомобиля, установленного в заводском режиме.
Состояние зажигания	млрд кубометров	Зажигание RUN, START и дополнительные состояния, необходимые для режимов работы PACM и сообщения о неисправностях.
Состояние блока питания	СОБДМК	Определяет рабочее состояние HEV.
Состояние задней передачи	ПКМ	Определяет состояние задней передачи.
Вид транспорта	млрд кубометров	Управляет системой оповещения пешеходов на основе состояния сборки автомобиля, установленного в режиме транспорта.
Скорость автомобиля	ПКМ	Звуковой сигнал включается в диапазоне 0–30 км/ч (0–8 миль/ч).

Сетевые входные сообщения модуля — IPC

Трансляция сообщение	Исходный модуль	Сообщение Цель
Ошибка оповещения пешехода	ПАКМ	Отображает предупреждающее сообщение о неисправности пешеходного оповещателя.

Система оповещения пешеходов

Система оповещения пешеходов подает звуковой сигнал, когда автомобиль движение вперед или назад в диапазоне 0–30 км/ч (0–8 миль/ч). PACM получает все сетевые сообщения, необходимые для работы системы, через HS-CAN1.

В случае сбоя системы центр сообщений IPC отображает предупреждающее сообщение Pedestrian Alert Fault Service Now в центре сообщений. IPC получает сообщение об ошибке предупреждения о пешеходе от GWM по HS-CAN3. GWM получает сообщение об ошибке предупреждения о пешеходном движении от PACM по шине HS-CAN1.

Компонент Описание

ПАКМ

ПАКМ управляет системой оповещения пешеходов и может устанавливать Диагностические коды неисправностей (DTC) при обнаружении неисправности. PACM требует PMI при замене.
