Ford Explorer: Сиденья третьего ряда / Описание и работа — Сиденья третьего ряда — Работа системы и описание компонентов

Руководство по эксплуатации Форд Эксплорер 2020-2023 гг. / Кузов и краска / Кузов и краска / Третий ряд сидений / Описание и работа — Сиденья третьего ряда — Работа системы и описание компонентов

Работа системы

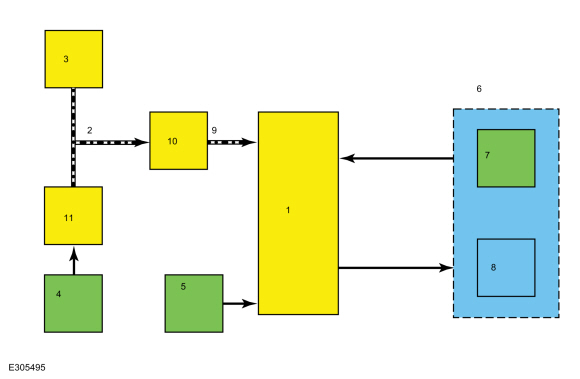

Схема системы

Элемент	Описание
1	СКМЖ
2	HS-CAN1
3	ПКМ
4	Переключатель приоткрытия задней двери
5	Переключатель управления складыванием сиденья с электроприводом
6	Электроприводы складывания сидений
7	Датчики Холла
8	Моторы
9	МС-CAN
10	GWM
11	млрд кубометров

Таблица сетевых сообщений

Сетевые входные сообщения SCMJ

Трансляция сообщение	Исходный модуль	Сообщение Цель
Скорость автомобиля	ПКМ	Скорость автомобиля является одним из входных данных, которые требуются SCMJ для включения функции складывания сиденья с электроприводом.
Переключатель приоткрытой двери багажного отделения	млрд кубометров	Предоставляет информацию о состоянии задней поднимающейся двери. Положение задней подъемной двери является одним из входных данных, необходимых SCMJ для включения функции складывания сиденья с электроприводом.

Сиденья с электроприводом

Система сидений третьего ряда с электроприводом включает следующие компоненты:

Переключатель управления складыванием сиденья с электроприводом (расположен на правой панели отделки багажного отделения)
SCMJ (расположен под подушкой левого сиденья 2-го ряда)
Электродвигатели складывания левого и правого сиденья (часть спинки сиденья третьего ряда)

Электродвигатели складывания поворачивают спинки левого или правого сиденья. Узлы двигателя содержат датчики Холла, которые сообщают положение спинки SCMJ.

Двигатели левой и правой защелок получают напряжение от SCMJ.

Сиденья третьего ряда с электроприводом складывания работают только тогда, когда автомобиль стоит на месте. и задняя дверь открыта. Складывающиеся подголовники должны быть вручную вернулся в вертикальное положение. Питание сиденья отключается после 10 минут, но можно включить, открыв любую дверь, включив зажигание, нажатие любой кнопки бесключевого доступа на клавиатуре (при наличии) или разблокировки кнопку на дистанционном передатчике.

Компонент Описание

Мотор сиденья с электроприводом

Двигатели складывающихся сидений с электроприводом являются двунаправленными, и каждый из них содержит датчик Холла, используемый SCMJ. контролировать движение двигателя и положение сиденья. Электродвигатели складывания сидений обслуживаются путем установки новой спинки сиденья третьего ряда.

СКМЖ

SCMJ управляет работой сиденья третьего ряда с электроприводом складывания. PMI требуется при установке нового SCMJ.

Переключатель управления складыванием сиденья с электроприводом

Переключатель управления складыванием сиденья с электроприводом является входом для SCMJ. Переключатель управления складыванием сиденья с электроприводом содержит 3 переключателя мгновенного действия:

левое сиденье
правое сиденье
Сиденья как левое, так и правое

Резисторы в переключателе складывания сиденья с электроприводом позволяют SCMJ определять направление активации каждого переключателя.

Описание и работа — сиденья третьего ряда — обзор

Обзор Сиденья третьего ряда с электроприводом складывания Нажатие и отпускание переключателя управления электроприводом складывания сидений (расположенного в задней части грузового отсека на правой панели отделки багажного отделения) вызывает соответствующее складывание третьего ряда сидений.

Диагностика и тестирование — сиденья третьего ряда

Таблица диагностических кодов неисправностей (DTC) Диагностика, описанная в данном руководстве, предполагает наличие определенного уровня навыков и знаний методов диагностики, характерных для Ford. СМ.: Методы диагностики (100-00 Общая информация).
