Осмотр и проверка

До диагностика или ремонт постоянного/переменного тока (DC/AC) Инверторная система см. литературу владельца и
СМ.: Инвертор постоянного/переменного тока (DC/AC) – Работа системы и описание компонентов (414-05 Преобразователь/инвертор напряжения, Описание и работа).
для правильной работы системы.

Таблица диагностических кодов неисправностей (DTC)

Диагностика, описанная в данном руководстве, предполагает наличие определенного уровня навыков и знаний методов диагностики, характерных для Ford.
СМ.: Методы диагностики (100-00 Общая информация, описание и работа).


Таблица диагностических кодов неисправностей


Модуль код неисправности Описание Действие
млрд кубометров B1330:01 Модуль инвертора постоянного/переменного тока: общая электрическая неисправность ПЕРЕЙТИ к пинпойнт-тесту А
млрд кубометров B1330:02 Модуль инвертора постоянного/переменного тока: общий сбой сигнала ПЕРЕЙТИ к точечному тесту C
млрд кубометров B13:30:08 Модуль инвертора постоянного/переменного тока: сбои сигнала/сообщения шины ПЕРЕЙТИ к точечному тесту C
млрд кубометров B13:30:49 Модуль инвертора постоянного/переменного тока: внутренняя неисправность электроники ПЕРЕЙТИ к точному тесту D
млрд кубометров B13:30:55 Модуль инвертора постоянного/переменного тока: не настроен ПЕРЕЙТИ к точному тесту D
млрд кубометров Б1330:9А Модуль инвертора постоянного/переменного тока: условия работы компонента или системы ПЕРЕЙТИ к точному тесту D

Точные тесты


ТОЧНЫЙ ТЕСТ A: ОТСУТСТВИЕ ПИТАНИЯ ПЕРЕМЕННОГО ТОКА (ПЕРЕМЕННОГО ТОКА) POWER POINT ИЛИ AC (ПЕРЕМЕННЫЙ ТОК) СВЕТОДИОД POWER POINT (СВЕТОИЗЛУЧАЮЩИЙ ДИОД) ИНДИКАТОР МИГАЕТ, КЛАВИША В ПОЛОЖЕНИИ ВКЛ.

ПРИМЕЧАНИЕ: Электрическое устройство, питающееся от розетки переменного тока, не должно превышать 150 Вт.

Если зеленый светодиод мигает, возможно, точка питания переменного тока перегружена, перегрета или закорочена. Отключите электрическое устройство от сети переменного тока. розетку и выключите зажигание. См. литературу владельца, чтобы определить, подходит ли электрическое устройство для розетки переменного тока.
Информацию о схемах и разъемах см. в ячейке 44 электрических схем.

Нормальная работа и неисправности

Двигатель должен быть запущена, чтобы розетка переменного тока начала работать. Когда светодиод мигает, к розетке переменного тока не будет подаваться питание. СМ.: Инвертор постоянного/переменного тока (DC/AC) – Работа системы и описание компонентов (414-05 Преобразователь/инвертор напряжения, Описание и работа).

Условия срабатывания неисправности DTC

код неисправности Описание Состояние срабатывания неисправности
БКМ B1330:01 Модуль инвертора постоянного/переменного тока: общая электрическая неисправность Устанавливается в BCM, когда общая электрическая неисправность обнаруживается инвертором постоянного/переменного тока (DC/AC).

Возможные источники

  • Предохранитель(и)
  • Инвертор постоянного/переменного тока (DC/AC)
  • Розетка переменного тока
  • Проводка, клеммы или разъемы

Визуальный осмотр и предварительная проверка

  • Проверьте переменный ток розетка не используется при выключенном двигателе в течение периода, превышающего 13 минут без запуска двигателя и выключения зажигания
  • Убедитесь, что температура в салоне ниже 75ºC (167ºF).
  • Убедитесь, что предохранитель BCM 2 (10 А) исправен.
  • Убедитесь, что мощность любого устройства, подключенного к розетке переменного тока, не превышает 150 Вт.
  • Убедитесь, что предохранитель BJB 36 (40 А) исправен.
  • Осмотрите розетку переменного тока на наличие повреждений.
УВЕДОМЛЕНИЕ: Используйте правильный(е) адаптер(ы) зонда из комплекта Flex Probe Kit. при проведении измерений. Использование неправильного(ых) адаптера(ов) зонда может повредить разъем.
A1 ПРОВЕРЬТЕ ИНДИКАТОР РОЗЕТКИ ПИТАНИЯ (СВЕТОДИОДА) ПОЛОЖЕНИЕ ДЕЛ
  • Запустите автомобиль (горит индикатор готовности).
  • Проверьте светодиод на розетке переменного тока.

Светодиод загорелся?
Да Если светодиод непрерывно , инвертор постоянного тока/переменного тока (DC/AC) может иметь тайм-аут после 13 минут работы без работающего двигателя. ПРОВЕРЬТЕ правильность работы системы с устройством с рейтингом менее 150 Вт. Если в розетке переменного тока по-прежнему нет питания, ПЕРЕЙДИТЕ к A2.
Если светодиод мигающий , ПЕРЕЙТИ к A2
Нет ПРОВЕРЬТЕ, что предохранитель 2 BCM (10 А) и предохранитель 36 BJB (40 А) исправны. Если все в порядке, ПЕРЕЙДИТЕ к точечному тесту B. Если не в порядке, ОБРАЩАЙТЕСЬ к руководству по монтажным схемам, чтобы определить возможные причины короткого замыкания.

A2 ОПРЕДЕЛИТЕ, НЕ ПЕРЕГРЕВАН ЛИ ПРЕОБРАЗОВАТЕЛЬ ПОСТОЯННОГО ТОКА В ПЕРЕМЕННЫЙ
  • Определите, не перегревается ли инвертор постоянного/переменного тока (DC/AC).

Температура в салоне автомобиля выше 75º C (167ºF) или инвертор использовался непрерывно в течение длительного времени времени?
Да Инвертор не работает, если он перегрелся или если температура окружающей среды (кабины) превысила 75°C (166,9°F). Цикл выключите зажигание и ДАЙТЕ остыть. Протестируйте систему в норме операция.
Нет ПЕРЕЙТИ к A3

A3 ПРОВЕРКА ПЕРЕМЕННОГО ТОКА (ПЕРЕМЕННОГО ТОКА) РАБОТА С РОЗЕТКОЙ
  • Запустить двигатель.
  • При работающем двигателе подключите устройство мощностью менее 150 Вт к розетке переменного тока.

Устройство работает?
Да Если устройство 110 В работает и светодиод горит НЕТ горит, ПЕРЕЙДИТЕ к точному тесту B Если устройство работает и светодиод горит постоянно, розетка переменного тока в это время работает нормально.
Нет ПЕРЕЙТИ на А4

A4 ПРОВЕРЬТЕ НАПРЯЖЕНИЕ В ЦЕПЯХ ПИТАНИЯ
  • Зажигание ВЫКЛ.
  • Отключение Постоянный ток/переменный ток (DC/AC) Инвертор C3501 .
  • Зажигание включено.
  • Мера:
    Нажмите, чтобы отобразить соединители
    Положительный вывод Измерение/действие Отрицательный вывод
    C3501-12 Земля
    C3501-6 Земля

Напряжение больше 11 вольт?
Да ПЕРЕЙТИ к A5
Нет Проверьте предохранитель BCM 2 (10 А) и BJB. предохранитель 36 (40А) в порядке. Если все в порядке, УСТРАНИТЕ разрыв цепи или высокое сопротивление. на затронутой(ых) цепи(ях). Если не в порядке, ОБРАЩАЙТЕСЬ к электрическим схемам. вручную, чтобы определить возможную причину короткого замыкания.

A5 ПРОВЕРЬТЕ ЦЕПЬ ЗАЗЕМЛЕНИЯ НА ОБРЫВ
  • Зажигание ВЫКЛ.
  • Мера:
    Нажмите, чтобы отобразить соединители
    Положительный вывод Измерение/действие Отрицательный вывод
    C3501-4 Земля

Сопротивление меньше 3 Ом?
Да ПЕРЕЙТИ к A6
Нет ОТРЕМОНТИРУЙТЕ цепь.

A6 ПРОВЕРЬТЕ РОЗЕТОЧНЫЕ ЦЕПИ ПЕРЕМЕННОГО ТОКА НА ОБРЫВ
  • Отсоедините розетку переменного тока C301. .
  • Мера:
    Нажмите, чтобы отобразить соединители

    Мера:


    Положительный вывод Измерение/действие Отрицательный вывод
    C3501-1 C301-1
    C3501-7 C301-6

Сопротивления меньше 3 Ом?
Да ПЕРЕЙТИ на A7
Нет Отремонтируйте цепь(и).

A7 ПРОВЕРЬТЕ РОЗЕТОЧНЫЕ ЦЕПИ ПЕРЕМЕННОГО ТОКА НА КОРОТКОЕ ЗАМЫКАНИЕ
  • Мера:
    Нажмите, чтобы отобразить соединители
    Положительный вывод Измерение/действие Отрицательный вывод
    C3501-1 C3501-7

Сопротивление больше 10000 Ом?
Да ПЕРЕЙТИ к A8
Нет ОТРЕМОНТИРУЙТЕ цепи.

A8 ПРОВЕРЬТЕ РОЗЕТОЧНЫЕ ЦЕПИ ПЕРЕМЕННОГО ТОКА НА КОРОТКОЕ ЗАМЫКАНИЕ НА ЗЕМЛЮ
  • Мера:
    Нажмите, чтобы отобразить соединители
    Положительный вывод Измерение/действие Отрицательный вывод
    C3501-1 Земля
    C3501-7 Земля

Сопротивления больше 10000 Ом?
Да ПЕРЕЙТИ к A9
Нет ОТРЕМОНТИРУЙТЕ неисправную(ие) цепь(и).

A9 ПРОВЕРКА ПЕРЕМЕННОГО ТОКА (ПЕРЕМЕННОГО ТОКА) ВЫХОД НА ОТКРЫТЫЙ
  • Мера:
    Нажмите, чтобы отобразить соединители
    Положительный вывод Измерение/действие Отрицательный вывод
    контакт 1 (со стороны компонента) контакт 6 (со стороны компонента)

    Нажмите, чтобы отобразить соединители
    Положительный вывод Измерение/действие Отрицательный вывод
    контакт 2 (со стороны компонента) контакт 1 (со стороны компонента)

Сопротивления меньше 3 Ом?
Да УСТАНОВИТЕ новый инвертор постоянного/переменного тока (DC/AC).
Нет УСТАНОВИТЕ новую розетку переменного тока.

ТОЧНЫЙ ТЕСТ B: СВЕТОДИОД РАЗЪЕМА ПЕРЕМЕННОГО ТОКА (СВЕТОИЗЛУЧАЮЩИЙ ДИОД) ИНДИКАТОР НИКОГДА НЕ ГОРИТ

Информацию о схемах и разъемах см. в ячейке 44 электрических схем.

Нормальная работа и неисправности

Двигатель должен быть запущена, чтобы розетка переменного тока начала работать. Когда светодиод мигает, к розетке переменного тока не будет подаваться питание. СМ.: Инвертор постоянного/переменного тока (DC/AC) – Работа системы и описание компонентов (414-05 Преобразователь/инвертор напряжения, Описание и работа).

Возможные источники

  • Предохранитель(и)
  • инвертор постоянного/переменного тока (DC/AC)
  • Розетка переменного тока
  • Проводка, клеммы или разъемы

Визуальный осмотр и предварительная проверка

  • Убедитесь, что предохранитель BCM 2 (10 А) исправен.
  • Убедитесь, что предохранитель BJB 36 (40 А) исправен.
  • Осмотрите розетку переменного тока на наличие повреждений.
УВЕДОМЛЕНИЕ: Используйте правильный(е) адаптер(ы) зонда из комплекта Flex Probe Kit. при проведении измерений. Использование неправильного(ых) адаптера(ов) зонда может повредить разъем.
B1 ПРОВЕРКА РАБОТЫ СИСТЕМЫ
  • Запустите автомобиль (горит индикатор готовности).
  • Подключите устройство мощностью менее 150 Вт к розетке переменного тока и проверьте подачу питания на розетку переменного тока.

Доступно ли питание в розетке переменного тока для работы устройства?
Да ПЕРЕЙТИ к B2
Нет ПЕРЕЙТИ к пинпойнт-тесту А

B2 ПРОВЕРЬТЕ ЦЕПИ УПРАВЛЕНИЯ СВЕТОДИОДОМ НА ОБРЫВ
  • Зажигание ВЫКЛ.
  • Отключение Постоянный/переменный ток (DC/AC) Инвертор C3501 .
  • Отсоедините розетку переменного тока C301. .
  • Мера:
    Нажмите, чтобы отобразить соединители
    Положительный вывод Измерение/действие Отрицательный вывод
    C3501-3 C301-3
    C3501-9 C301-4

Сопротивления меньше 3 Ом?
Да ПЕРЕЙТИ к B3
Нет ОТРЕМОНТИРУЙТЕ неисправную(ие) цепь(и).

B3 ПРОВЕРЬТЕ ИНДИКАТОР РОЗЕТКИ ПЕРЕМЕННОГО ТОКА (СВЕТОДИОДА)
  • Измерьте диод в обоих направлениях:


    Положительный вывод Измерение/действие Отрицательный вывод

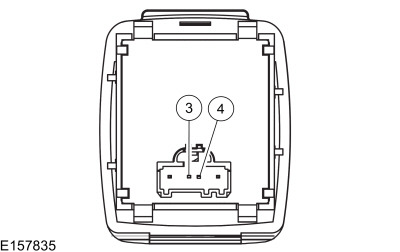

    контакт 4 (со стороны компонента) контакт 3 (со стороны компонента)

Сопротивление больше 10 000 Ом в одном направлении и между 10-20 Ом в обратном направлении?
Да УСТАНОВИТЕ новый инвертор постоянного/переменного тока (DC/AC).
Нет УСТАНОВИТЕ новую розетку переменного тока.

ТОЧНЫЙ ТЕСТ C: ПЕРЕМЕННЫЙ ТОК (ПЕРЕМЕННЫЙ ТОК) POWER POINT ОТКЛЮЧАЕТСЯ ЧЕРЕЗ 13 МИНУТ

Информацию о схемах и разъемах см. в ячейке 44 электрических схем.

Нормальная работа и неисправности

Инвертор постоянного/переменного тока (DC/AC) получает сигнал от BCM по LIN всякий раз, когда двигатель бег . Если инвертор постоянного/переменного тока (DC/AC) не получить это сообщение в течение 13 минут, инвертор перестанет подавать 110 вольт к розетке переменного тока и светодиоду индикатор мигает. Систему можно сбросить, выключив зажигание из из ВКЛ в ВЫКЛ и обратно в ВКЛ, однако система работает только в течение другого времени. 13 минут, если от BCM не получен сигнал о том, что двигатель работает.

Условия срабатывания неисправности DTC

код неисправности Описание Состояние срабатывания неисправности
БКМ B1330:08 Модуль инвертора постоянного/переменного тока: сбои сигнала/сообщения шины Устанавливается в BCM при общем сбое сигнала на LIN.
БКМ B1330:02 Модуль инвертора постоянного/переменного тока: общий сбой сигнала Устанавливается в BCM при нарушении связи LIN от преобразователя постоянного/переменного тока (DC/AC).

Возможные источники

  • Предохранитель(и)
  • инвертор постоянного/переменного тока (DC/AC)
  • млрд кубометров
  • Проводка, клеммы или разъемы

Визуальный осмотр и предварительная проверка

  • Проверьте проблему, наблюдая за светодиодным индикатором розетки переменного тока в течение 13 минут при работающем двигателе. Если светодиод индикатор начинает мигать через 13 минут, продолжайте пинпойнт тест. Если система продолжает нормально работать через 13 минут, убедитесь, что клиент знает о постоянном/переменном токе (DC/AC) функция тайм-аута инвертора.
УВЕДОМЛЕНИЕ: Используйте правильный(е) адаптер(ы) зонда из комплекта Flex Probe Kit. при проведении измерений. Использование неправильного(ых) адаптера(ов) зонда может повредить разъем.
C1 ИЗВЛЕЧЕНИЕ BCM (МОДУЛЬ УПРАВЛЕНИЯ КУЗОВА) DTCS
  • Зажигание включено.
  • С помощью диагностического прибора выполните самопроверку BCM.

Присутствует ли код DTC U0100:00, B1330:02 или B1330:08?
Да Если присутствует DTC U0100:00
СМ.: Блок управления кузовным оборудованием (BCM) (419-10 Многофункциональные электронные модули, диагностика и проверка).
Для кодов DTC B1330:02 или B1330:08 ПЕРЕЙДИТЕ к C2
Нет ПЕРЕЙТИ на С2

C2 ПРОВЕРЬТЕ LIN (МЕСТНУЮ СЕТЬ) ЦЕПЬ СВЯЗИ НА ЗАМЫКАНИЕ НА НАПРЯЖЕНИЕ
  • Зажигание ВЫКЛ.
  • Отключить млрд кубометров C2280D .
  • Отключить Преобразователь постоянного/переменного тока C3501 .
  • Зажигание включено.
  • Мера:
    Нажмите, чтобы отобразить соединители
    Положительный вывод Измерение/действие Отрицательный вывод
    C3501-10 Земля

Напряжение есть?
Да ОТРЕМОНТИРУЙТЕ цепь.
Нет ПЕРЕЙТИ на С3

C3 ПРОВЕРЬТЕ LIN (МЕСТНУЮ СЕТЬ) ЦЕПЬ СВЯЗИ НА ЗАМЫКАНИЕ НА МАССУ
  • Зажигание ВЫКЛ.
  • Мера:
    Нажмите, чтобы отобразить соединители
    Положительный вывод Измерение/действие Отрицательный вывод
    C3501-10 Земля

Сопротивление больше 10000 Ом?
Да ПЕРЕЙТИ на С4
Нет ОТРЕМОНТИРУЙТЕ цепь.

C4 ПРОВЕРЬТЕ LIN (ЛОКАЛЬНАЯ СЕТЬ СОЕДИНЕНИЙ) ЦЕПЬ СВЯЗИ ДЛЯ ОТКРЫТОЙ
  • Мера:
    Нажмите, чтобы отобразить соединители
    Положительный вывод Измерение/действие Отрицательный вывод
    C3501-10 C2280C-30

Сопротивление меньше 3 Ом?
Да УСТАНОВИТЕ новый источник постоянного/переменного тока. (DC/AC) инвертор. ПРОВЕРЬТЕ систему на предмет нормальной работы. Если переменный ток розетка все равно выключается через 13 минут при работающем двигателе,
Нажмите здесь, чтобы получить доступ к управляемой программе (BCM). Для выполнения этого теста Pinpoint требуется Internet Explorer версии 11 или более поздней.
Нет ОТРЕМОНТИРУЙТЕ цепь.

ТОЧНЫЙ ТЕСТ D: B1330:49, B1330:55 ИЛИ B1330:9A

Нормальная работа и неисправности

Условия срабатывания неисправности DTC

код неисправности Описание Состояние срабатывания неисправности
БКМ B1330:49 Модуль инвертора постоянного/переменного тока: внутренняя неисправность электроники Устанавливается в BCM при обнаружении внутренней электронной неисправности.
БКМ B1330:55 Модуль инвертора постоянного/переменного тока: не настроен Наборы из-за неполных или неправильных процедур PMI.
БКМ Б1330:9А Модуль инвертора постоянного/переменного тока: условия работы компонента или системы Этот DTC устанавливается, если BCM обнаруживает неисправность в модуле инвертора постоянного/переменного тока.

Возможные источники

  • млрд кубометров
D1 ИЗВЛЕЧЬ BCM (МОДУЛЬ УПРАВЛЕНИЯ КУЗОВА) ДИАГНОСТИЧЕСКИЕ КОДЫ НЕИСПРАВНОСТЕЙ (DTCS)
  • Зажигание включено.
  • С помощью диагностического сканера сотрите диагностические коды неисправностей (DTC).
  • Подождите 10 секунд.
  • С помощью диагностического сканера выполните самопроверку BCM.

Записан ли DTC B1330:49, B1330:55 или B1330:9A?
Да ОБРАЩАЙТЕСЬ ко всем другим диагностическим кодам неисправностей (DTC) первый. Если нет других диагностических кодов неисправностей (DTC) АДРЕС любые симптомы. СМ. ТАБЛИЦУ ПРИЗНАКОВ в этом разделе. Если нет симптомов представить сброс кода неисправности. Если DTC возвращается, а симптомы отсутствуют, УСТАНОВИТЕ новый инвертор постоянного/переменного тока (DC/AC).
Нет В настоящее время система работает корректно.
