Ford Explorer: Автоматическая коробка передач — 10-ступенчатая автоматическая коробка передач — 10R60 / Диагностика и тестирование — Диаграмма кодов неисправности и точечные тесты — 2,3 л EcoBoost (201 кВт/273 л.с.)

Нормальная работа и неисправности

Питание направляется через управление мощностью соленоида коробки передач (внутри PCM). ко всем соленоидам коробки передач. Если силовая цепь к коробке передач соленоиды или управление мощностью соленоида коробки передач не открывается, все соленоиды неисправны электрически выключены. Проверить на обрыв, короткое замыкание на заземление или разъем коробки передач отсоединен. Трансмиссия управление мощностью соленоида отключает питание соленоидов трансмиссии, когда устанавливаются определенные коды неисправности коробки передач.

Условия срабатывания неисправности DTC

Возможные источники

• Разъемы повреждены или выдвинуты клеммы, коррозия, ослабленные провода и отсутствие или повреждение пломб
• Цепь разомкнута или замкнута
• Жгут внутренней проводки коробки передач
• Соленоид переключения передач
• ПКМ

ПРИМЕЧАНИЕ: Этот точечный тест предназначен для всех электрические неисправности соленоида. Для каждого шага теста только схемы связанные с кодом неисправности, полученным во время теста KOEO, необходимо проверить.

• Зажигание ВЫКЛ.

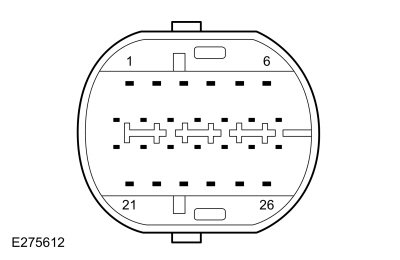

• Отсоедините жгут проводов автомобиля C168A от коробки передач. .

• Отключить: ПКМ C1381E

• Осмотрите разъемы на наличие повреждений или выталкивания клеммы, коррозия, ослабленные провода и отсутствующие или поврежденные уплотнения.

• Мера:
  Нажмите, чтобы отобразить соединители


  Положительный вывод	Измерение/действие	Отрицательный вывод
  C1381E-92		C168A-9

• Мера:
  Нажмите, чтобы отобразить соединители


  Положительный вывод	Измерение/действие	Отрицательный вывод
  C1381E-92		Земля

• Измерьте сопротивление цепей управления соленоидом, используя следующую таблицу:
  Нажмите, чтобы отобразить соединители


  Положительный вывод	Измерение/действие	Отрицательный вывод
  ССА C1381E-75		C168A-14
  SSB C1381E-74		C168A-15
  ССК C1381E-72		C168A-16
  SSD C1381E-67		C168A-21
  ССЭ C1381E-65		C168A-22
  SSF C1381E-64		C168A-23

• Мера:
  Нажмите, чтобы отобразить соединители


  Положительный вывод	Измерение/действие	Отрицательный вывод
  ССА C1381E-75		Земля
  SSB C1381E-74		Земля
  ССК C1381E-72		Земля
  SSD C1381E-67		Земля
  ССЭ C1381E-65		Земля
  SSF C1381E-64		Земля

• Зажигание включено.

• Измерьте напряжение в цепи управления подозрительным соленоидом, используя следующую таблицу:
  Нажмите, чтобы отобразить соединители


  Положительный вывод	Измерение/действие	Отрицательный вывод
  ССА C1381E-75		Земля
  SSB C1381E-74		Земля
  ССК C1381E-72		Земля
  SSD C1381E-67		Земля
  ССЭ C1381E-65		Земля
  SSF C1381E-64		Земля

• Зажигание ВЫКЛ.

• Подсоедините автомобильный жгут трансмиссии C168A .

• Снимите поддон для трансмиссионной жидкости.
  СМ.: Поддон трансмиссионной жидкости, прокладка и фильтр (307-01A Автоматическая коробка передач — 10-ступенчатая автоматическая коробка передач — 10R60, Снятие и установка).


• Отсоедините все разъемы электромагнитных клапанов переключения передач.

• Измерьте, используя приведенную ниже таблицу:

  Положительный вывод	Измерение/действие	Отрицательный вывод
  ССА C1381E-75		ССА C1843-2
  SSB C1381E-74		SSB C1844-2
  ССК C1381E-72		ССК C1845-2
  SSD C1381E-67		SSD C1846-2
  ССЭ C1381E-65		ССЭ C1847-2
  SSF C1381E-64		SSF C1848-2

• Мера:

  Положительный вывод	Измерение/действие	Отрицательный вывод
  ССА C1381E-75		Земля
  SSB C1381E-74		Земля
  ССК C1381E-72		Земля
  SSD C1381E-67		Земля
  ССЭ C1381E-65		Земля
  SSF C1381E-64		Земля

• Измерьте сопротивление цепи питания подозрительного соленоида, используя приведенную ниже таблицу:

  Положительный вывод	Измерение/действие	Отрицательный вывод
  ССА C1381E-92		C1843-1
  SSB C1381E-92		C1844-1
  ССК C1381E-92		C1845-1
  SSD C1381E-92		C1846-1
  ССЭ C1381E-92		C1847-1
  SSF C1381E-92		C1848-1

• Мера:

  Положительный вывод	Измерение/действие	Отрицательный вывод
  C1381E-92		Земля

Нормальная работа и неисправности

Датчик TFT представляет собой резистор, зависящий от температуры, который находится в контакте с трансмиссионной жидкостью в области поддона трансмиссии. PCM отслеживает падение напряжения на датчике TFT, которое изменяется при изменении температуры трансмиссионной жидкости. PCM использует сигнал датчика TFT в качестве входных данных для своей стратегии переключения и работы TCC. PCM также использует сигнал датчика TFT для обнаружения и диагностики неисправностей коробки передач.

Условия срабатывания неисправности DTC

Возможные источники

• Разъемы повреждены или выдвинуты клеммы, коррозия, ослабленные провода и отсутствие или повреждение пломб
• Цепь разомкнута или замкнута
• TFT-сенсор
• Жгут внутренней проводки коробки передач
• ПКМ

• Зажигание ВЫКЛ.

• Отсоедините автомобильный жгут трансмиссии C168A .

• Осмотрите разъем на наличие повреждений или выталкивания клеммы, коррозия, ослабленные провода и отсутствующие или поврежденные уплотнения.

• Подключить диагностический прибор.

• Зажигание включено.

• Доступ к ПКМ и контролировать TFT (градус С) ПИД

• Доступ к ПКМ и контролировать TFT_V (В) ПИД

• Подсоедините плавкую перемычку к жгуту трансмиссии автомобиля:
  Нажмите, чтобы отобразить соединители


  Положительный вывод	Измерение/действие	Отрицательный вывод
  C168A-13		C168A-20

• Зажигание включено.

• Мера:
  Нажмите, чтобы отобразить соединители


  Положительный вывод	Измерение/действие	Отрицательный вывод
  C168A-13		Земля

• Зажигание ВЫКЛ.

• Отключить ПКМ C1381B .

• Мера:
  Нажмите, чтобы отобразить соединители


  Положительный вывод	Измерение/действие	Отрицательный вывод
  C168A-13		C1381B-93

• Мера:
  Нажмите, чтобы отобразить соединители


  Положительный вывод	Измерение/действие	Отрицательный вывод
  C168A-13		Земля

• Зажигание включено.

• Мера:
  Нажмите, чтобы отобразить соединители


  Положительный вывод	Измерение/действие	Отрицательный вывод
  C168A-13		Земля

Нет

Нажмите здесь, чтобы получить доступ к управляемой процедуре (PCM). Для выполнения этого теста Pinpoint требуется Internet Explorer версии 11 или более поздней. После программирования нового PCM ВЫПОЛНИТЕ загрузку стратегии передачи. СМ.: Загрузка стратегии трансмиссии (307-01A Автоматическая трансмиссия — 10-ступенчатая автоматическая трансмиссия — 10R60, Общие процедуры).

• Зажигание ВЫКЛ.

• Отключить ПКМ C1381E .

• Мера:
  Нажмите, чтобы отобразить соединители


  Положительный вывод	Измерение/действие	Отрицательный вывод
  C168A-20		C1381E-62

• Мера:
  Нажмите, чтобы отобразить соединители


  Положительный вывод	Измерение/действие	Отрицательный вывод
  C168A-20		Земля

• Зажигание включено.

• Мера:
  Нажмите, чтобы отобразить соединители


  Положительный вывод	Измерение/действие	Отрицательный вывод
  C168A-20		Земля

Нет

Нажмите здесь, чтобы получить доступ к управляемой процедуре (PCM). Для выполнения этого теста Pinpoint требуется Internet Explorer версии 11 или более поздней. После программирования нового PCM ВЫПОЛНИТЕ загрузку стратегии передачи. СМ.: Загрузка стратегии трансмиссии (307-01A Автоматическая трансмиссия — 10-ступенчатая автоматическая трансмиссия — 10R60, Общие процедуры).

• Зажигание ВЫКЛ.

• Мера:

  Положительный вывод	Измерение/действие	Отрицательный вывод
  Сторона компонента коробки передач, контакт 13		Сторона компонента коробки передач, контакт 20

• Сравните измеренное сопротивление с током температуру трансмиссионной жидкости по следующей таблице.

  °С	°F	Сопротивление (Ом)
  от -50 до -40	от -58 до -40	41к-97к
  от -39 до -20	от -39 до -4	14к-52к
  от -19 до -1	-3 до 31	5,5к-17к
  от 0 до 20	от 32 до 68	2,3к-6,4к
  от 21 до 40	от 69 до 104	1.1к-2.7к
  от 41 до 70	от 105 до 158	0,4к-1,3к
  от 71 до 90	159-194	236-445
  от 91 до 110	195-230	140-247
  от 111 до 130	231-266	87-145
  от 131 до 150	267-302	55-90

• Снимите корпус главного регулирующего клапана.
  СМ.: Корпус главного регулирующего клапана (307-01A Автоматическая коробка передач — 10-ступенчатая автоматическая коробка передач — 10R60, Снятие и установка).

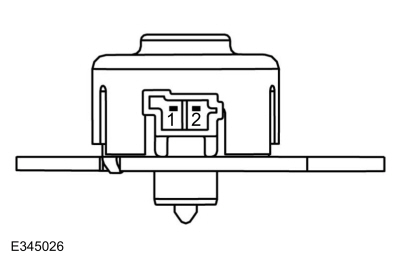

• Отключить Сенсор TFT C1842 .

• Мера:

  Положительный вывод	Измерение/действие	Отрицательный вывод

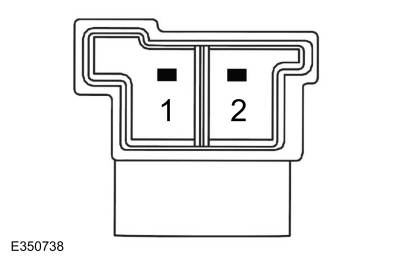

  Контакт 1 со стороны компонента сенсора TFT		Контакт 2 со стороны компонента сенсора TFT

• Сравните измеренное сопротивление с текущей температурой сенсора TFT, используя следующую таблицу.

  °С	°F	Сопротивление (Ом)
  от -50 до -40	от -58 до -40	41к-97к
  от -39 до -20	от -39 до -4	14к-52к
  от -19 до -1	-3 до 31	5,5к-17к
  от 0 до 20	от 32 до 68	2,3к-6,4к
  от 21 до 40	от 69 до 104	1.1к-2.7к
  от 41 до 70	от 105 до 158	0,4к-1,3к
  от 71 до 90	159-194	236-445
  от 91 до 110	195-230	140-247
  от 111 до 130	231-266	87-145
  от 131 до 150	267-302	55-90

• Мера:

  Положительный вывод	Измерение/действие	Отрицательный вывод
  Сторона компонента коробки передач, контакт 13		Земля
  Сторона компонента коробки передач, контакт 20		Земля

• Снимите корпус главного регулирующего клапана.
  СМ.: Корпус главного регулирующего клапана (307-01A Автоматическая коробка передач — 10-ступенчатая автоматическая коробка передач — 10R60, Снятие и установка).


• Отключить Сенсор TFT C1842 .

• Мера:

  Положительный вывод	Измерение/действие	Отрицательный вывод
  Контакт 1 со стороны компонента сенсора TFT		Земля
  Контакт 2 со стороны компонента сенсора TFT		Земля

• Отключить ПКМ C1381B .

• Отключить ПКМ C1381E .

• Connect Transmission жгут автомобиля C168A .

• Мера:
  Нажмите, чтобы отобразить соединители


  Положительный вывод	Измерение/действие	Отрицательный вывод
  C1381B-93		C1381E-62

• Сравните измеренное сопротивление с током температуру трансмиссионной жидкости по следующей таблице.

  °С	°F	Сопротивление (Ом)
  от -50 до -40	от -58 до -40	41к-97к
  от -39 до -20	от -39 до -4	14к-52к
  от -19 до -1	-3 до 31	5,5к-17к
  от 0 до 20	от 32 до 68	2,3к-6,4к
  от 21 до 40	от 69 до 104	1.1к-2.7к
  от 41 до 70	от 105 до 158	0,4к-1,3к
  от 71 до 90	159-194	236-445
  от 91 до 110	195-230	140-247
  от 111 до 130	231-266	87-145
  от 131 до 150	267-302	55-90

Да

ПОДСОЕДИНИТЕ все электрические разъемы. СНЯТЬ код неисправности. ВЫПОЛНИТЕ самотестирование KOEO и KOER. Если код неисправности возвращается, Нажмите здесь, чтобы получить доступ к управляемой процедуре (PCM). Для выполнения этого теста Pinpoint требуется Internet Explorer версии 11 или более поздней. После программирования нового PCM ВЫПОЛНИТЕ загрузку стратегии передачи. СМ.: Загрузка стратегии трансмиссии (307-01A Автоматическая трансмиссия — 10-ступенчатая автоматическая трансмиссия — 10R60, Общие процедуры). Если код неисправности не возвращается, неисправность больше не присутствует и могла быть вызвана проблемой установки клеммы.

Нормальная работа и неисправности

Датчик TR состоит из двойного набора датчиков TR. На автомобилях с системой Shift by Wire положение системы парковки определяется путем считывания показаний датчиков TR A и B. PCM переключает транспортное средство на парковку и из нее и обеспечивает движение вперед или назад в зависимости от положения ручки переключения передач GSM. В трансмиссии 10R60 используются датчики TR с двойным выходом PWM (при частоте 125 Гц), где: датчик TR A увеличивается по мере того, как система парковки перемещается из режима парковки в положение «вне парка» и TR. датчика B уменьшается по мере того, как система парковки перемещается из положения «Парковка» в положение «Вне пределов». Парк, вместе сумма двух сигналов должна составлять 100%.

Условия срабатывания неисправности DTC

Возможные источники

• Разъемы повреждены или выдвинуты клеммы, коррозия, ослабленные провода и отсутствие или повреждение пломб
• Цепь разомкнута или замкнута
• датчик ТР
• Главный жгут управления коробкой передач
• ПКМ

ПРИМЕЧАНИЕ: Считайте и запишите все коды DTC.

• Зажигание ВЫКЛ.

• Выберите ПАРКОВКА.

• Подключить диагностический прибор.

• Проведите тест KOEO, а затем тест KOER.

• Зажигание включено.

• Войдите в следующий диагностический режим на сканирующем приборе: TR PID: TR_A_DC и TR_B_DC.

• Переместите ручку переключения передач в каждый диапазон и остановитесь.

• Наблюдайте за PID TR_A_DC и TR_B_DC, покачивая ремнем безопасности или управляя автомобилем.

• Сравните рабочие циклы, показанные PID TR_A_DC и TR_B_DC, с рабочим циклом положения парковочной системы, используя следующую диаграмму.


  Типовой ШИМ-выход датчика(ов) TR




  	Датчик диапазона коробки передач А		Датчик диапазона передачи B
  Положение парковочной системы	Мин.	Макс	Мин.	Макс
  Парк	13.00	17.00	83,00	87.00
  Вне парка	61,26	65,26	34,74	38,74
  Ручное управление парковкой	77,93	81,93	18.07	22.07

• Зажигание ВЫКЛ.

• Отсоедините: жгут проводов трансмиссии C168A.

• Осмотрите разъем на наличие повреждений или выталкивания клеммы, коррозия, ослабленные провода и отсутствующие или поврежденные уплотнения.

• Зажигание включено.

• Мера:
  Нажмите, чтобы отобразить соединители


  Положительный вывод	Измерение/действие	Отрицательный вывод
  C168A-5		Земля
  C168A-6		Земля

• Зажигание включено.

• Мера:
  Нажмите, чтобы отобразить соединители


  Положительный вывод	Измерение/действие	Отрицательный вывод
  C168A-8		Земля

• Мера:
  Нажмите, чтобы отобразить соединители


  Положительный вывод	Измерение/действие	Отрицательный вывод
  C168A-8		C1381E-71
  C168A-5		C1381E-29
  C168A-6		C1381E-80

• Мера:
  Нажмите, чтобы отобразить соединители


  Положительный вывод	Измерение/действие	Отрицательный вывод
  C168A-8		Земля
  C168A-5		Земля
  C168A-6		Земля

• Зажигание включено.

• Мера:
  Нажмите, чтобы отобразить соединители


  Положительный вывод	Измерение/действие	Отрицательный вывод
  C168A-5		Земля
  C168A-6		Земля
  C168A-8		Земля

Нет

Нажмите здесь, чтобы получить доступ к управляемой процедуре (PCM). Для выполнения этого теста Pinpoint требуется Internet Explorer версии 11 или более поздней. После программирования нового PCM ВЫПОЛНИТЕ загрузку стратегии передачи. СМ.: Загрузка стратегии трансмиссии (307-01A Автоматическая трансмиссия — 10-ступенчатая автоматическая трансмиссия — 10R60, Общие процедуры).

• Мера:
  Нажмите, чтобы отобразить соединители


  Положительный вывод	Измерение/действие	Отрицательный вывод
  C168A-20		C1381E-62

• Зажигание включено.

• Мера:
  Нажмите, чтобы отобразить соединители


  Положительный вывод	Измерение/действие	Отрицательный вывод
  C168A-20		Земля

• Зажигание ВЫКЛ.

• Снимите поддон для трансмиссионной жидкости.
  СМ.: Поддон трансмиссионной жидкости, прокладка и фильтр (307-01A Автоматическая коробка передач — 10-ступенчатая автоматическая коробка передач — 10R60, Снятие и установка).


• Подсоедините автомобильный жгут трансмиссии C168A .

• Соединять ПКМ C1381E .

• Отключить Датчик ТР C167 .

• Зажигание включено.

• Мера:
  Нажмите, чтобы отобразить соединители


  Положительный вывод	Измерение/действие	Отрицательный вывод
  C167-2		Земля
  C167-3		Земля

• Зажигание включено.

• Мера:
  Нажмите, чтобы отобразить соединители


  Положительный вывод	Измерение/действие	Отрицательный вывод
  C167-4		Земля

• Зажигание включено.

• Мера:
  Нажмите, чтобы отобразить соединители


  Положительный вывод	Измерение/действие	Отрицательный вывод
  C167-4		C167-1

Нормальная работа и неисправности

Датчик ТСС

Датчик TSS представляет собой датчик типа на эффекте Холла, который подает на PCM сигнал, частота которого изменяется по мере изменения скорости вращения водила планетарной передачи № 2. PCM сравнивает сигнал датчика TSS с информацией о частоте вращения двигателя, чтобы определить степень проскальзывания в гидротрансформаторе. PCM также сравнивает сигнал датчика TSS с сигналом датчика OSS, чтобы определить передаточное число, обеспечиваемое водилом планетарной передачи № 4. PCM использует сигнал датчика TSS в качестве входных данных для своих стратегий переключения и работы TCC. PCM также использует сигнал датчика TSS для обнаружения и диагностики неисправностей коробки передач.

Датчик OSS

Датчик OSS представляет собой датчик типа Холла, который подает на PCM сигнал, частота которого изменяется по мере изменения скорости вращения заднего водила планетарной передачи № 4. PCM также сравнивает сигнал датчика OSS с сигналом датчика TSS, чтобы определить передаточное число, обеспечиваемое задней планетарной передачей. PCM использует сигнал датчика OSS в качестве входных данных для своих стратегий переключения и работы TCC. PCM также использует сигнал датчика OSS для обнаружения и диагностики неисправностей коробки передач.

Датчики промежуточной скорости A и B

Датчики промежуточной скорости A (ISSA) и B (ISSB) представляют собой датчики на эффекте Холла, которые передают сигнал на PCM. которая изменяется по частоте в зависимости от скорости вращения компонента. отслеживаемые изменения. ISSA контролирует скорость и направление вращения зубчатый венец 1 и ISSB контролируют скорость и направление вращения водило планетарной передачи-1 / зубчатый венец 4. Датчики промежуточной скорости используется для контроля состояния сцепления для обнаружения неисправностей трансмиссии и диагностика.

Условия срабатывания неисправности DTC

Возможные источники

• Разъемы повреждены или выдвинуты клеммы, коррозия, ослабленные провода или заземление, а также отсутствие или повреждение пломб
• Цепь разомкнута или замкнута
• Жгут внутренней проводки коробки передач
• Датчик ТСС
• Датчик OSS
• Датчик промежуточной скорости A (ISSA)
• Датчик промежуточной скорости B (ISSB)
• ПКМ

ПРИМЕЧАНИЕ: Этот точечный тест написан для проверки всех скоростей. электрические неисправности датчика. Для каждого шага теста проверяются только связанные цепи. к коду неисправности, полученному во время теста KOEO, необходимо проверить.

• Зажигание ВЫКЛ.

• Отсоединение: Жгут проводов автомобиля C168A трансмиссии

• Осмотрите разъем на наличие повреждений или выталкивания клеммы, коррозия, ослабленные провода и отсутствующие или поврежденные уплотнения.

• Зажигание включено.

• Для датчика OSS и ISSA измерьте:
  Нажмите, чтобы отобразить соединители


  Положительный вывод	Измерение/действие	Отрицательный вывод
  C168A-7		Земля

• для датчика TSS и ISSB измерьте:
  Нажмите, чтобы отобразить соединители


  Положительный вывод	Измерение/действие	Отрицательный вывод
  C168A-8		Земля

• Отключить: ПКМ C1381E

• Зажигание ВЫКЛ.

• Для датчика OSS и измерения ISSA:
  Нажмите, чтобы отобразить соединители


  Положительный вывод	Измерение/действие	Отрицательный вывод
  C168A-7		Земля

• Для датчика TSS и ISSB измерьте:
  Нажмите, чтобы отобразить соединители


  Положительный вывод	Измерение/действие	Отрицательный вывод
  C168A-8		Земля

• Для датчика OSS и измерения ISSA:
  Нажмите, чтобы отобразить соединители


  Положительный вывод	Измерение/действие	Отрицательный вывод
  C168A-7		C1381E-70

• Для датчика TSS и измерения ISSB:
  Нажмите, чтобы отобразить соединители


  Положительный вывод	Измерение/действие	Отрицательный вывод
  C168A-8		C1381E-71

Да

Нажмите здесь, чтобы получить доступ к управляемой процедуре (PCM). Для выполнения этого теста Pinpoint требуется Internet Explorer версии 11 или более поздней. После программирования нового PCM ВЫПОЛНИТЕ загрузку стратегии передачи. СМ.: Загрузка стратегии трансмиссии (307-01A Автоматическая трансмиссия — 10-ступенчатая автоматическая трансмиссия — 10R60, Общие процедуры).

• Зажигание ВЫКЛ.

• Отключить: ПКМ C1381E

• Осмотрите разъем на наличие повреждений или выталкивания клеммы, коррозия, ослабленные провода и отсутствующие или поврежденные уплотнения.

• Зажигание ВЫКЛ.

• Для датчика OSS измерьте:
  Нажмите, чтобы отобразить соединители


  Положительный вывод	Измерение/действие	Отрицательный вывод
  C168A-4		C1381E-68

• Для датчика TSS измерьте:
  Нажмите, чтобы отобразить соединители


  Положительный вывод	Измерение/действие	Отрицательный вывод
  C168A-1		C1381E-90

• Для ISSA измерьте
  Нажмите, чтобы отобразить соединители


  Положительный вывод	Измерение/действие	Отрицательный вывод
  C168A-2		C1381E-61

• Для ISSB измерьте
  Нажмите, чтобы отобразить соединители


  Положительный вывод	Измерение/действие	Отрицательный вывод
  C168A-3		C1381E-24

• Зажигание ВЫКЛ.

• Для датчика OSS измерьте:
  Нажмите, чтобы отобразить соединители


  Положительный вывод	Измерение/действие	Отрицательный вывод
  C1381E-68		Земля

• Для датчика TSS измерьте:
  Нажмите, чтобы отобразить соединители


  Положительный вывод	Измерение/действие	Отрицательный вывод
  C1381E-90		Земля

• Для ISSA измерьте
  Нажмите, чтобы отобразить соединители


  Положительный вывод	Измерение/действие	Отрицательный вывод
  C1381E-61		Земля

• Для ISSB измерьте
  Нажмите, чтобы отобразить соединители


  Положительный вывод	Измерение/действие	Отрицательный вывод
  C1381E-24		Земля

• Зажигание включено.

• Для датчика OSS измерьте:
  Нажмите, чтобы отобразить соединители


  Положительный вывод	Измерение/действие	Отрицательный вывод
  C1381E-68		Земля

• Для датчика TSS измерьте:
  Нажмите, чтобы отобразить соединители


  Положительный вывод	Измерение/действие	Отрицательный вывод
  C1381E-90		Земля

• Для датчика ISSA измерьте:
  Нажмите, чтобы отобразить соединители


  Положительный вывод	Измерение/действие	Отрицательный вывод
  C1381E-61		Земля

• Для датчика ISSB измерьте:
  Нажмите, чтобы отобразить соединители


  Положительный вывод	Измерение/действие	Отрицательный вывод
  C1381E-24		Земля

• Зажигание ВЫКЛ.

• Снимите поддон коробки передач.
  СМ.: Поддон трансмиссионной жидкости, прокладка и фильтр (307-01A Автоматическая коробка передач — 10-ступенчатая автоматическая коробка передач — 10R60, Снятие и установка).


• Разъединитель датчика OSS C1107 .

• Снимите основной элемент управления, чтобы получить доступ к разъемам.
  СМ.: Корпус главного регулирующего клапана (307-01A Автоматическая коробка передач — 10-ступенчатая автоматическая коробка передач — 10R60, Снятие и установка).


• Разъединитель для датчика TSS C3106 .

• Отключение для ISSA C1836 .

• Отключение для ISSB C1837 .

• Для датчика OSS измерьте:
  Нажмите, чтобы отобразить соединители


  Положительный вывод	Измерение/действие	Отрицательный вывод
  C1107-1		Земля

• Для датчика TSS измерьте:
  Нажмите, чтобы отобразить соединители


  Положительный вывод	Измерение/действие	Отрицательный вывод
  C3106-1		Земля

• Для ISSA измерьте:
  Нажмите, чтобы отобразить соединители


  Положительный вывод	Измерение/действие	Отрицательный вывод
  C1836-1		Земля

• Для ISSB измерьте:
  Нажмите, чтобы отобразить соединители


  Положительный вывод	Измерение/действие	Отрицательный вывод
  C1837-1		Земля

• Подсоедините автомобильный жгут трансмиссии C168A .

• Для датчика OSS измерьте:
  Нажмите, чтобы отобразить соединители


  Положительный вывод	Измерение/действие	Отрицательный вывод
  C1107-1		C1381E-68

• Для датчика TSS измерьте
  Нажмите, чтобы отобразить соединители


  Положительный вывод	Измерение/действие	Отрицательный вывод
  C3106-1		C1381E-90

• Для ISSA измерьте
  Нажмите, чтобы отобразить соединители


  Положительный вывод	Измерение/действие	Отрицательный вывод
  C1836-1		C1381E-61

• Для ISSB измерьте
  Нажмите, чтобы отобразить соединители


  Положительный вывод	Измерение/действие	Отрицательный вывод
  C1837-1		C1381E-24

• Соединять ПКМ C1381E .

• Зажигание включено.

• Мера:
  Нажмите, чтобы отобразить соединители


  Положительный вывод	Измерение/действие	Отрицательный вывод
  C1107-2		Земля
  C1836-2		Земля
  C1837-2		Земля
  C3106-2		Земля

Нормальная работа и неисправности

Вспомогательный насос трансмиссионной жидкости поддерживает коробка передач включается, когда двигатель остановлен, а коробка передач в драйве. Вспомогательный насос трансмиссионной жидкости имеет внутреннюю микропроцессор и обменивается данными с PCM по схеме PWM с частотой 150 Гц и диапазоном рабочего цикла от 10% до 90%.

Условия срабатывания неисправности DTC

Возможные источники

• Разъемы повреждены или выдвинуты клеммы, коррозия, ослабленные провода или заземление, а также отсутствие или повреждение пломб
• Предохранитель BJB 26 (15А)
• Цепь разомкнута или замкнута
• Жгут внутренней проводки коробки передач
• Вспомогательный насос трансмиссионной жидкости
• ПКМ

• ПРОВЕРЬТЕ уровень трансмиссионной жидкости.
  СМ.: Проверка уровня трансмиссионной жидкости (307-01A Автоматическая коробка передач — 10-ступенчатая автоматическая коробка передач — 10R60, Общие процедуры).


• Зажигание ВЫКЛ.

• Отсоедините автомобильный жгут трансмиссии C168A .

• Осмотрите разъем на наличие повреждений или выталкивания клеммы, коррозия, ослабленные провода и отсутствующие или поврежденные уплотнения.

• Зажигание включено.

• Мера:
  Нажмите, чтобы отобразить соединители


  Положительный вывод	Измерение/действие	Отрицательный вывод
  C168A-10		Земля

• Зажигание включено.

• Мера:
  Нажмите, чтобы отобразить соединители


  Положительный вывод	Измерение/действие	Отрицательный вывод
  C168A-12		Земля

• Зажигание ВЫКЛ.

• Отключить ПКМ C1381E .

• Осмотрите разъем на наличие повреждений или выталкивания клеммы, коррозия, ослабленные провода и отсутствующие или поврежденные уплотнения.

• Мера:
  Нажмите, чтобы отобразить соединители


  Положительный вывод	Измерение/действие	Отрицательный вывод
  C168A-12		C1381E-95

• Мера:
  Нажмите, чтобы отобразить соединители


  Положительный вывод	Измерение/действие	Отрицательный вывод
  C168A-12		Земля

Да

Нажмите здесь, чтобы получить доступ к управляемой процедуре (PCM). Для выполнения этого теста Pinpoint требуется Internet Explorer версии 11 или более поздней. После программирования нового PCM ВЫПОЛНИТЕ загрузку стратегии передачи. СМ.: Загрузка стратегии трансмиссии (307-01A Автоматическая трансмиссия — 10-ступенчатая автоматическая трансмиссия — 10R60, Общие процедуры).

• Зажигание ВЫКЛ.

• Мера:
  Нажмите, чтобы отобразить соединители


  Положительный вывод	Измерение/действие	Отрицательный вывод
  C168A-17		Земля

• Зажигание ВЫКЛ.

• Отключить ПКМ C1381B .

• Осмотрите разъем на наличие повреждений или выталкивания клеммы, коррозия, ослабленные провода и отсутствующие или поврежденные уплотнения.

• Мера:
  Нажмите, чтобы отобразить соединители

  АТФПК




  Положительный вывод	Измерение/действие	Отрицательный вывод
  C168A-18		C1381B-41


  Нажмите, чтобы отобразить соединители

  АТФПМ




  Положительный вывод	Измерение/действие	Отрицательный вывод
  C168A-19		C1381B-50

• Мера:
  Нажмите, чтобы отобразить соединители

  АТФПК




  Положительный вывод	Измерение/действие	Отрицательный вывод
  C168A-18		Земля


  Нажмите, чтобы отобразить соединители

  АТФПМ




  Положительный вывод	Измерение/действие	Отрицательный вывод
  C168A-19		Земля

• Зажигание включено.

• Мера:
  Нажмите, чтобы отобразить соединители

  АТФПК




  Положительный вывод	Измерение/действие	Отрицательный вывод
  C168A-18		Земля


  Нажмите, чтобы отобразить соединители

  АТФПМ




  Положительный вывод	Измерение/действие	Отрицательный вывод
  C168A-19		Земля

• Зажигание ВЫКЛ.

• Снимите поддон для трансмиссионной жидкости.
  СМ.: Поддон трансмиссионной жидкости, прокладка и фильтр (307-01A Автоматическая коробка передач — 10-ступенчатая автоматическая коробка передач — 10R60, Снятие и установка).


• Отсоедините вспомогательный насос трансмиссионной жидкости C1792 .

• Осмотрите разъем на наличие повреждений или выталкивания клеммы, коррозия, ослабленные провода и отсутствующие или поврежденные уплотнения.

• Мера:


  АТФПК




  Положительный вывод	Измерение/действие	Отрицательный вывод
  Сторона компонента коробки передач, контакт 18		C1792-4




  АТФПМ




  Положительный вывод	Измерение/действие	Отрицательный вывод
  Сторона компонента коробки передач, контакт 19		C1792-5

• Мера:
  Нажмите, чтобы отобразить соединители

  АТФПК




  Положительный вывод	Измерение/действие	Отрицательный вывод
  C1792-4		Земля


  Нажмите, чтобы отобразить соединители

  АТФПМ




  Положительный вывод	Измерение/действие	Отрицательный вывод
  C1792-5		Земля

• Зажигание ВЫКЛ.

• Подсоедините автомобильный жгут трансмиссии C168A .

• Соединять ПКМ C1381E .

• Соединять Предохранитель BJB 26 (15А) (если ранее был отключен).

• Зажигание включено.

• Мера:
  Нажмите, чтобы отобразить соединители


  Положительный вывод	Измерение/действие	Отрицательный вывод
  C1792-1		Земля
  C1792-3		Земля

• Зажигание включено.

• Мера:
  Нажмите, чтобы отобразить соединители


  Положительный вывод	Измерение/действие	Отрицательный вывод
  C1792-1		C1792-6

Нормальная работа и неисправности

Вспомогательный насос трансмиссионной жидкости поддерживает трансмиссионная жидкость, циркулирующая во время автоматических старт-стоп событий. Вспомогательный насос трансмиссионной жидкости имеет внутренний микропроцессор и связывается с PCM через PWM цепь с частотой 150 Гц с диапазоном рабочего цикла от 10% до 90%. Если уровень трансмиссионной жидкости низкий или переполнен, или какие-либо ограничения в линиях передачи, шлангах (если автомобиль оснащен внешними трубопроводами или шлангами) или охладителем, это может повлиять на работа вспомогательного насоса трансмиссионной жидкости.

Условия срабатывания неисправности DTC

Возможные источники

• Электрический насос трансмиссионной жидкости
• Уплотнения вспомогательного насоса трансмиссионной жидкости
• Вспомогательный насос трансмиссионной жидкости

• ПРОВЕРЬТЕ уровень трансмиссионной жидкости.
  СМ.: Проверка уровня трансмиссионной жидкости (307-01A Автоматическая коробка передач — 10-ступенчатая автоматическая коробка передач — 10R60, Общие процедуры).


• Зажигание включено.

• С помощью диагностического сканера извлеките все коды DTC из PCM.

• Зажигание включено.

• Используя диагностический сканер, УДАЛИТЕ все коды DTC.

• Проведите дорожное испытание автомобиля, убедившись, что функция автоматического старт-стоп работает.

• Выполните самопроверку PCM.

• Используя диагностический сканер, УДАЛИТЕ все коды DTC.

• Проведите дорожное испытание автомобиля, убедившись, что функция автоматического старт-стоп работает.

• Выполните самопроверку PCM.

• Снимите поддон для трансмиссионной жидкости.
  СМ.: Поддон трансмиссионной жидкости, прокладка и фильтр (307-01A Автоматическая коробка передач — 10-ступенчатая автоматическая коробка передач — 10R60, Снятие и установка).


• Снимите трубку дополнительного насоса трансмиссионной жидкости и осмотрите уплотнения.

• Зажигание включено.

• С помощью диагностического сканера извлеките все CMDTC.

• Дайте коробке передач остыть.

• Зажигание включено.

• Используя диагностический сканер, УДАЛИТЕ все коды DTC.

• Проведите дорожное испытание автомобиля, убедившись, что трансмиссия достигает рабочей температуры и срабатывает функция автоматического старт-стоп.

• Выполните самопроверку PCM.

Нормальная работа и неисправности

Когда электрический разъем или соленоид отсоединен, осмотрите разъем на состояние клемм, коррозию загрязнений и уплотнения разъема на наличие повреждений. Очистить, отремонтировать или установите новые компоненты по мере необходимости. Если цепь питания к соленоиды коробки передач не открываются, затем не работают все соленоиды электрически выключен. Проверьте на обрыв, короткое замыкание на массу или коробку передач. разъем отсоединен. TCC управляется прямо пропорциональным соленоидом. Как и соленоиды переключения передач, TCC соленоид управляется интеллектуальным драйвером, способным обнаруживать открытые, короткое замыкание на землю и короткое замыкание на питание. В случае открытия цепь или короткое замыкание на источник питания неисправность цепи TCC разомкнута. Соленоиды TCC и LPC имеют общий привод высокой стороны. В любое время при отключении питания трансмиссия по умолчанию устанавливает МАКСИМАЛЬНОЕ линейное давление с открытым TCC. LPC управляется обратно пропорциональным соленоидом (0 ток = максимальное давление, максимальный ток = минимальное линейное давление). Соленоид LPC управляется «интеллектуальным драйвером», способным обнаруживать обрыв, короткое замыкание на массу или короткое замыкание на питание.

Условия срабатывания неисправности DTC

Возможные источники

• Цепь разомкнута или замкнута
• Разъемы повреждены или выдвинуты клеммы, коррозия, ослабленные провода и отсутствие или повреждение пломб
• Соленоид TCC или LPC
• Жгут внутренней проводки коробки передач
• ПКМ

• Зажигание ВЫКЛ.

• Отсоедините жгут проводов автомобиля C168A от коробки передач. .

• Отключить ПКМ C1381E .

• Осмотрите разъемы на наличие повреждений или выталкивания клеммы, коррозия, ослабленные провода и отсутствующие или поврежденные уплотнения.

• Мера:
  Нажмите, чтобы отобразить соединители


  Положительный вывод	Измерение/действие	Отрицательный вывод
  C1381E-91		C168A-11

• Мера:
  Нажмите, чтобы отобразить соединители


  Положительный вывод	Измерение/действие	Отрицательный вывод
  C1381E-91		Земля

• Измерьте сопротивление подозрительной цепи управления соленоидом, используя следующую таблицу:
  Нажмите, чтобы отобразить соединители


  Положительный вывод	Измерение/действие	Отрицательный вывод
  Соленоид LPC C1381E-73		C168A-24
  Соленоид TCC C1381E-66		C168A-25

• Измерьте сопротивление подозрительной цепи управления соленоидом относительно земли, используя следующую таблицу:
  Нажмите, чтобы отобразить соединители


  Положительный вывод	Измерение/действие	Отрицательный вывод
  Соленоид LPC C1381E-73		Земля
  Соленоид TCC C1381E-66		Земля

• Зажигание включено.

• Измерьте напряжение в цепи управления подозрительным соленоидом, используя следующую таблицу:
  Нажмите, чтобы отобразить соединители


  Положительный вывод	Измерение/действие	Отрицательный вывод
  Соленоид LPC C1381E-73		Земля
  Соленоид TCC C1381E-66		Земля

• Зажигание ВЫКЛ.

• Слейте трансмиссионную жидкость и снимите поддон трансмиссионной жидкости.
  СМ.: Поддон трансмиссионной жидкости, прокладка и фильтр (307-01A Автоматическая коробка передач — 10-ступенчатая автоматическая коробка передач — 10R60, Снятие и установка).


• Отключить ЛПК C1840 .

• Отключить ТСС C1841 .

• Подсоедините автомобильный жгут трансмиссии C168A .

• Для соленоида LPC измерьте:
  Нажмите, чтобы отобразить соединители


  Положительный вывод	Измерение/действие	Отрицательный вывод
  C1381E-73		Земля
  C1381E-91		Земля

• Для соленоида TCC измерьте:
  Нажмите, чтобы отобразить соединители


  Положительный вывод	Измерение/действие	Отрицательный вывод
  C1381E-66		Земля
  C1381E-91		Земля

• Для соленоида LPC измерьте:
  Нажмите, чтобы отобразить соединители


  Положительный вывод	Измерение/действие	Отрицательный вывод
  C1381E-73		C1840-2
  C1381E-91		C1840-1

• Для соленоида TCC измерьте:
  Нажмите, чтобы отобразить соединители


  Положительный вывод	Измерение/действие	Отрицательный вывод
  C1381E-66		C1841-2
  C1381E-91		C1841-1

Нормальная работа и неисправности

Датчик ТСС

Датчик TSS представляет собой датчик типа на эффекте Холла, который подает на PCM сигнал, частота которого изменяется по мере изменения скорости вращения водила планетарной передачи № 2. PCM сравнивает сигнал датчика TSS с информацией о частоте вращения двигателя, чтобы определить степень проскальзывания в гидротрансформаторе. PCM также сравнивает сигнал датчика TSS с сигналом датчика OSS, чтобы определить передаточное число, обеспечиваемое водилом планетарной передачи № 4. PCM использует сигнал датчика TSS в качестве входных данных для своих стратегий переключения и работы TCC. PCM также использует сигнал датчика TSS для обнаружения и диагностики неисправностей коробки передач.

Датчик OSS

Датчик OSS представляет собой датчик типа Холла, который подает на PCM сигнал, частота которого изменяется по мере изменения скорости вращения заднего водила планетарной передачи № 4. PCM также сравнивает сигнал датчика OSS с сигналом датчика TSS, чтобы определить передаточное число, обеспечиваемое задней планетарной передачей. PCM использует сигнал датчика OSS в качестве входных данных для своих стратегий переключения и работы TCC. PCM также использует сигнал датчика OSS для обнаружения и диагностики неисправностей коробки передач.

Датчики промежуточной скорости A и B

Датчики промежуточной скорости A (ISSA) и B (ISSB) представляют собой датчики на эффекте Холла, которые передают сигнал на PCM. которая изменяется по частоте в зависимости от скорости вращения компонента. отслеживаемые изменения. ISSA контролирует скорость и направление вращения зубчатый венец 1 и ISSB контролируют скорость и направление вращения водило планетарной передачи-1 / зубчатый венец 4. Датчики промежуточной скорости используется для контроля состояния сцепления для обнаружения неисправностей трансмиссии и диагностика.

Условия срабатывания неисправности DTC

Возможные источники

• Разъемы повреждены или выдвинуты клеммы, коррозия, ослабленные провода и отсутствие или повреждение пломб
• Датчик ТСС
• Датчик OSS
• ИСО
• ISSB

• С помощью диагностического сканера выполните самопроверку PCM.

• Если присутствуют какие-либо другие коды DTC датчика скорости, сначала устраните их.

• Если присутствуют какие-либо другие коды DTC датчика TSS, сначала устраните их. Если присутствует только код DTC P0716, проверьте электрические соединения TSS на наличие ослабленных соединений. Убедитесь, что датчик TSS не ослаблен. Осмотрите тональное колесо TSS (часть водила № 2 планетарной передачи) на наличие повреждений.

• Если присутствуют какие-либо другие коды DTC датчика OSS, сначала устраните их. Если присутствует только код DTC P0721, проверьте электрические соединения OSS на наличие ослабленных соединений. Визуально проверьте воздушный зазор и убедитесь, что датчик OSS не ослаблен. Осмотрите тональное колесо OSS (часть водила планетарной передачи № 4) на наличие повреждений.

• Если присутствуют какие-либо другие коды неисправности ISSA, сначала устраните их. Если код неисправности P0792 присутствует отдельно, проверьте электрические соединения ISSA на наличие свободные соединения. Визуально проверьте воздушный зазор и убедитесь, что ISSA не рыхлый. Осмотрите спусковое колесо ISSA (часть зубчатого венца № 1) на наличие повреждать.

• Если присутствуют какие-либо другие коды DTC ISSB, сначала устраните их. Если код неисправности P2746 присутствует отдельно, проверьте электрические соединения ISSB на наличие свободные соединения. Визуально проверьте воздушный зазор и убедитесь, что ISSB не рыхлый. Осмотрите пусковое колесо OSS (часть муфты и цилиндра планетарного редуктора) на наличие повреждений.

Нормальная работа и неисправности

Соленоид собачки парковочного замка блокирует парковочный замок запорный клапан при подаче питания, либо в положении парковки, либо вне парковое положение. Когда двигатель работает, линейное давление пытается переместить клапан блокировки парковки, но не может сделать это до тех пор, пока соленоид запорной собачки освобождается. Штифт соленоида парковочной защелки обычно выдвигается, но когда на него не подается питание, собачка парковочного замка клапан может вдавить штифт соленоида внутрь, позволяя системе двигаться в парк или из него. Когда на соленоид подается питание, штифт фиксируется. расширенное положение. Соленоид блокировки парковки используется для удержания автомобиль вне парка во время пребывания в нейтральном режиме и во время старт-стоп события.

Условия срабатывания неисправности DTC

Возможные источники

• Парк отпускается вручную
• Низкое линейное давление
• Цепь разомкнута или замкнута
• Разъемы повреждены или выдвинуты клеммы, коррозия, ослабленные провода и отсутствие или повреждение пломб
• Жгут внутренней проводки коробки передач
• Соленоид собачки парковочного замка
• ПКМ

• С помощью диагностического сканера извлеките все диагностические коды неисправностей (DTC) из PCM.

• КОЭО

• Доступ к ПКМ и контролировать TR_PARK_STAT ПИД

ПРИМЕЧАНИЕ: Вариант коробки передач 10R с электронным управлением. использует гидравлическое давление, чтобы вывести клапан фиксатора парковки из положения парковки.

• Выполните проверку давления в линии.
  СМ.: Специальные процедуры проверки (307-01A Автоматическая коробка передач — 10-ступенчатая автоматическая коробка передач — 10R60, Диагностика и проверка).


• Зажигание ВЫКЛ.

• Отсоедините жгут проводов автомобиля C168A от коробки передач. .

• Зажигание включено.

• Мера:
  Нажмите, чтобы отобразить соединители


  Положительный вывод	Измерение/действие	Отрицательный вывод
  C168A-12		Земля

• Зажигание ВЫКЛ.

• Отключить ПКМ C1381E .

• Мера:
  Нажмите, чтобы отобразить соединители


  Положительный вывод	Измерение/действие	Отрицательный вывод
  C168A-12		C1381E-95

• Мера:
  Нажмите, чтобы отобразить соединители


  Положительный вывод	Измерение/действие	Отрицательный вывод
  C168A-12		Земля

Да

Нажмите здесь, чтобы получить доступ к управляемой процедуре (PCM). Для выполнения этого теста Pinpoint требуется Internet Explorer версии 11 или более поздней. После программирования нового PCM ВЫПОЛНИТЕ загрузку стратегии передачи. СМ.: Загрузка стратегии трансмиссии (307-01A Автоматическая трансмиссия — 10-ступенчатая автоматическая трансмиссия — 10R60, Общие процедуры).

• Зажигание ВЫКЛ.

• Отключить ПКМ C1381E .

• Мера:
  Нажмите, чтобы отобразить соединители


  Положительный вывод	Измерение/действие	Отрицательный вывод
  C168A-26		C1381E-87

• Мера:
  Нажмите, чтобы отобразить соединители


  Положительный вывод	Измерение/действие	Отрицательный вывод
  C168A-26		Земля

• Зажигание включено.

• Мера:
  Нажмите, чтобы отобразить соединители


  Положительный вывод	Измерение/действие	Отрицательный вывод
  C168A-26		Земля

• Зажигание ВЫКЛ.

• Слейте трансмиссионную жидкость и снимите поддон трансмиссионной жидкости.
  СМ.: Поддон трансмиссионной жидкости, прокладка и фильтр (307-01A Автоматическая коробка передач — 10-ступенчатая автоматическая коробка передач — 10R60, Снятие и установка).


• Отсоедините электромагнит C178 собачки парковочного замка. .

• Отсоедините вспомогательный насос трансмиссионной жидкости C1792. .

• Connect Transmission жгут автомобиля C168A .

• Мера:
  Нажмите, чтобы отобразить соединители


  Положительный вывод	Измерение/действие	Отрицательный вывод
  C178-1		C1381E-95
  C178-2		C1381E-87

• Мера:
  Нажмите, чтобы отобразить соединители


  Положительный вывод	Измерение/действие	Отрицательный вывод
  C178-1		Земля
  C178-2		Земля

• Мера:

  Положительный вывод	Измерение/действие	Отрицательный вывод
  Боковой штифт 1 соленоида собачки парковочного замка		Боковой штифт 2 соленоида собачки парковочного замка

• Мера:

  Положительный вывод	Измерение/действие	Отрицательный вывод
  Боковой штифт 1 соленоида собачки парковочного замка		Земля

• Зажигание ВЫКЛ.

• Соединять ПКМ C1381E .

• Подсоедините соленоид собачки парковочного замка C178 .

• Подключить вспомогательный насос трансмиссионной жидкости C1792 .

• Снимите соленоид собачки парковочного замка, но оставьте жгут проводов подсоединенным.
  СМ.: Соленоид собачки парковочного замка (307-01A Автоматическая коробка передач — 10-ступенчатая автоматическая коробка передач — 10R60, Снятие и установка).


• Нажмите на электромагнитный штифт собачки парковочного замка при включенном и выключенном зажигании.

Да

В это время соленоид собачки парковочного замка работает правильно. Для DTC P2888, P2889 и/или P288A ПРОВЕРЬТЕ и ПОДКЛЮЧИТЕ все электрические разъемы, УДАЛИТЕ DTC, затем ВЫПОЛНИТЕ KOEO. Самотестирование ПКМ. Если возвращается код DTC P2888, P2889 и/или P288A, Нажмите здесь, чтобы получить доступ к управляемой процедуре (PCM). Для выполнения этого теста Pinpoint требуется Internet Explorer версии 11 или более поздней. После программирования нового PCM ВЫПОЛНИТЕ загрузку стратегии передачи. СМ.: Загрузка стратегии трансмиссии (307-01A Автоматическая трансмиссия — 10-ступенчатая автоматическая трансмиссия — 10R60, Общие процедуры). Для кодов DTC P07E4, P07E6 и/или P288B РЕШИТЕ ​​симптом включения стояночного тормоза. СМ.: Диагностика по симптомам (307-01A Автоматическая коробка передач — 10-ступенчатая автоматическая коробка передач — 10R60, Диагностика и проверка).

Нормальная работа и неисправности

PCM контролирует температуру коробки передач и, если она превышает нормальную рабочую температуру, устанавливает DTC. Он может даже ограничить крутящий момент трансмиссии, чтобы предотвратить повреждение трансмиссии.

Условия срабатывания неисправности DTC

Возможные источники

• Проблема перегрева трансмиссии

• Зажигание включено.

• ПРИМЕЧАНИЕ: P0218 заставляет трансмиссию ограничивать крутящий момент до предотвратить перегрев трансмиссии. DTC P0218 может быть установлен вместе с Код неисправности P1783. Используя диагностический сканер, удалите коды DTC для PCM.

• Дорожные испытания автомобиля.

• С помощью диагностического сканера выполните самопроверку PCM.

Нормальная работа и неисправности

PCM контролирует подаваемое напряжение и устанавливает DTC, если напряжение питания поднимается ниже или выше порогового значения.

Условия срабатывания неисправности DTC

Возможные источники

• Проблема с системой зарядки
• Условия заземления с высоким сопротивлением
• Низкое напряжение на PCM

• Зажигание ВЫКЛ.

• Зажигание включено.

• Используя диагностический сканер, сотрите DTC для PCM.

• Подождите 10 секунд.

• С помощью диагностического сканера выполните самопроверку PCM.

• Зажигание включено.

• С помощью диагностического сканера извлеките коды неисправностей непрерывной диагностики памяти (CMDTC).

Нормальная работа и неисправности

PCM контролирует работу сцепления на всех передачах. Он устанавливает код неисправности если он обнаруживает ошибки передаточного числа, но не может определить, какое сцепление вызвало проблема. Симптомами могут быть задержка включения передач, логика передачи отключает рассматриваемую передачу.

Условия срабатывания неисправности DTC

Возможные источники

• Загрязнение трансмиссионной жидкости
• Соленоид или сцепление повреждены
• Соленоид B или муфта B повреждены
• Соленоид E или муфта E повреждены

• Зажигание ВЫКЛ.

• Зажигание включено.

• Используя диагностический сканер, сотрите DTC для PCM.

• Подождите 10 секунд.

• Дорожные испытания автомобиля.

• С помощью диагностического сканера выполните самопроверку PCM.

Нормальная работа и неисправности

PCM контролирует работу сцепления на всех передачах. Он устанавливает код неисправности если он обнаруживает ошибки передаточного числа, но не может определить, какое сцепление вызвало проблема. Симптомами могут быть задержка включения передач, логика передачи отключает рассматриваемую передачу.

Условия срабатывания неисправности DTC

Возможные источники

• Загрязнение трансмиссионной жидкости
• Соленоид или сцепление повреждены
• Соленоид B или муфта B повреждены
• Соленоид C или муфта C повреждены
• Соленоид D или муфта D повреждены

• Зажигание ВЫКЛ.

• Зажигание включено.

• Используя диагностический сканер, сотрите DTC для PCM.

• Подождите 10 секунд.

• Дорожные испытания автомобиля.

• С помощью диагностического сканера выполните самопроверку PCM.

Нормальная работа и неисправности

PCM контролирует работу сцепления на всех передачах. Он устанавливает код неисправности если он обнаруживает ошибки передаточного числа, но не может определить, какое сцепление вызвало проблема. Симптомами могут быть задержка включения передач, логика передачи отключает рассматриваемую передачу.

Условия срабатывания неисправности DTC

Возможные источники

• Загрязнение трансмиссионной жидкости
• Соленоид или сцепление повреждены
• Соленоид C или муфта C повреждены
• Соленоид D или муфта D повреждены
• Соленоид E или муфта E повреждены

• Зажигание ВЫКЛ.

• Зажигание включено.

• Используя диагностический сканер, сотрите DTC для PCM.

• Подождите 10 секунд.

• Дорожные испытания автомобиля.

• С помощью диагностического сканера выполните самопроверку PCM.

Нормальная работа и неисправности

PCM контролирует работу сцепления на всех передачах. Он устанавливает код неисправности если он обнаруживает ошибки передаточного числа, но не может определить, какое сцепление вызвало проблема. Симптомами могут быть задержка включения передач, логика передачи отключает рассматриваемую передачу.

Условия срабатывания неисправности DTC

Возможные источники

• Загрязнение трансмиссионной жидкости
• Соленоид или сцепление повреждены
• Соленоид C или муфта C повреждены
• Соленоид D или муфта D повреждены
• Соленоид F или муфта F повреждены

• Зажигание ВЫКЛ.

• Зажигание включено.

• Используя диагностический сканер, сотрите DTC для PCM.

• Подождите 10 секунд.

• Дорожные испытания автомобиля.

• С помощью диагностического сканера выполните самопроверку PCM.

Нормальная работа и неисправности

PCM контролирует работу сцепления на всех передачах. Он устанавливает код неисправности если он обнаруживает ошибки передаточного числа, но не может определить, какое сцепление вызвало проблема. Симптомами могут быть задержка включения передач, логика передачи отключает рассматриваемую передачу. Если несколько неправильных устанавливаются коды неисправности передаточного числа, ищите общее сцепление, участвующее в работе этих передач Приложения. Если общие ошибки сцепления не обнаружены, найдите строку проблемы с давлением или давлением насоса.

Условия срабатывания неисправности DTC

Возможные источники

• Загрязнение трансмиссионной жидкости
• Соленоид или сцепление повреждены
• Соленоид C или муфта C повреждены
• Соленоид E или муфта E повреждены
• Соленоид F или муфта F повреждены

• Зажигание ВЫКЛ.

• Зажигание включено.

• Используя диагностический сканер, сотрите DTC для PCM.

• Подождите 10 секунд.

• Дорожные испытания автомобиля.

• С помощью диагностического сканера выполните самопроверку PCM.

Нормальная работа и неисправности

PCM контролирует работу сцепления на всех передачах. Он устанавливает код неисправности если он обнаруживает ошибки передаточного числа, но не может определить, какое сцепление вызвало проблема. Симптомами могут быть задержка включения передач, логика передачи отключает рассматриваемую передачу.

Условия срабатывания неисправности DTC

Возможные источники

• Загрязнение трансмиссионной жидкости
• Соленоид или сцепление повреждены
• Соленоид D или муфта D повреждены
• Соленоид E или муфта E повреждены
• Соленоид F или муфта F повреждены

• Зажигание ВЫКЛ.

• Зажигание включено.

• Используя диагностический сканер, сотрите DTC для PCM.

• Подождите 10 секунд.

• Дорожные испытания автомобиля.

• С помощью диагностического сканера выполните самопроверку PCM.

Нормальная работа и неисправности

PCM контролирует работу сцепления на всех передачах. Он устанавливает код неисправности если он обнаруживает ошибки передаточного числа, но не может определить, какое сцепление вызвало проблема. Симптомами могут быть задержка включения передач, логика передачи отключает рассматриваемую передачу.

Условия срабатывания неисправности DTC

Возможные источники

• Загрязнение трансмиссионной жидкости
• Соленоид или сцепление повреждены
• Соленоид B или муфта B повреждены
• Соленоид D или муфта D повреждены
• Соленоид F или муфта F повреждены

• Зажигание ВЫКЛ.

• Зажигание включено.

• Используя диагностический сканер, сотрите DTC для PCM.

• Подождите 10 секунд.

• Дорожные испытания автомобиля.

• С помощью диагностического сканера выполните самопроверку PCM.

Нормальная работа и неисправности

PCM контролирует работу сцепления, если для TCC обнаружена неэлектрическая неисправность, а в памяти установлен DTC.

Условия срабатывания неисправности DTC

Возможные источники

• Трансмиссия может перегреться, если TCC постоянно открыт.
• Клапан управления гидроблоком TCC заклинил
• Неисправности уплотнения, вызывающие потерю давления
• механическая неисправность ТСС

• Зажигание ВЫКЛ.

• Зажигание включено.

• Используя диагностический сканер, сотрите DTC для PCM.

• Подождите 10 секунд.

• Дорожные испытания автомобиля.

• С помощью диагностического сканера выполните самопроверку PCM.

Нормальная работа и неисправности

PCM контролирует работу сцепления, если для TCC обнаружена неэлектрическая неисправность, а в памяти установлен DTC.

Условия срабатывания неисправности DTC

Возможные источники

• Загрязнение трансмиссионной жидкости
• Соленоид C или муфта C повреждены
• Соленоид D или муфта D повреждены
• Соленоид E или муфта E повреждены
• Соленоид F или муфта F повреждены

• Зажигание ВЫКЛ.

• Зажигание включено.

• Используя диагностический сканер, сотрите DTC для PCM.

• Подождите 10 секунд.

• Дорожные испытания автомобиля.

• С помощью диагностического сканера выполните самопроверку PCM.

Нормальная работа и неисправности

PCM контролирует работу сцепления, если для TCC обнаружена неэлектрическая неисправность, а в памяти установлен DTC.

Условия срабатывания неисправности DTC

Возможные источники

• Загрязнение трансмиссионной жидкости
• Соленоид B или муфта B повреждены
• Соленоид D или муфта D повреждены
• Соленоид E или муфта E повреждены
• Соленоид F или муфта F повреждены

• Зажигание ВЫКЛ.

• Зажигание включено.

• Используя диагностический сканер, сотрите DTC для PCM.

• Подождите 10 секунд.

• Дорожные испытания автомобиля.

• С помощью диагностического сканера выполните самопроверку PCM.

Нормальная работа и неисправности

PCM контролирует работу сцепления, если для TCC обнаружена неэлектрическая неисправность, а в памяти установлен DTC.

Условия срабатывания неисправности DTC

Возможные источники

• Загрязнение трансмиссионной жидкости
• Соленоид B или муфта B повреждены
• Соленоид C или муфта C повреждены
• Соленоид E или муфта E повреждены
• Соленоид F или муфта F повреждены

• Зажигание ВЫКЛ.

• Зажигание включено.

• Используя диагностический сканер, сотрите DTC для PCM.

• Подождите 10 секунд.

• Дорожные испытания автомобиля.

• С помощью диагностического сканера выполните самопроверку PCM.

Нормальная работа и неисправности

PCM контролирует работу сцепления, если для TCC обнаружена неэлектрическая неисправность, а в памяти установлен DTC.

Условия срабатывания неисправности DTC

Возможные источники

• Загрязнение трансмиссионной жидкости
• Соленоид B или муфта B повреждены
• Соленоид C или муфта C повреждены
• Соленоид D или муфта D повреждены
• Соленоид F или муфта F повреждены

• Зажигание ВЫКЛ.

• Зажигание включено.

• Используя диагностический сканер, сотрите DTC для PCM.

• Подождите 10 секунд.

• Дорожные испытания автомобиля.

• С помощью диагностического сканера выполните самопроверку PCM.

Нормальная работа и неисправности

PCM контролирует работу сцепления. Он устанавливает код неисправности, если обнаруживает неэлектрическую неисправность, из-за которой не включается сцепление.

Условия срабатывания неисправности DTC

Возможные источники

• Соленоид переключения передач заклинил
• Заклинивший регулирующий клапан
• Загрязнение в главном контроле
• Сцепление повреждено
• Неисправная печать

• Используя диагностический сканер, удалите коды DTC для PCM.

• Дорожные испытания автомобиля.

• С помощью диагностического сканера выполните самопроверку PCM.

Нормальная работа и неисправности

PCM контролирует работу сцепления. Он устанавливает код неисправности если он обнаруживает неэлектрическую неисправность, которая приводит к отказу сцепления выпускать. Клиент может столкнуться с неустойчивой работой автомобиля, когда один из этих диагностических кодов неисправностей (DTC).

Условия срабатывания неисправности DTC

Возможные источники

• Соленоид переключения передач заклинил
• Заклинивший регулирующий клапан
• Загрязнение в главном контроле
• Сцепление повреждено
• Неисправная печать
• ТСС

• С помощью диагностического сканера сотрите код неисправности из PCM.

• Дорожные испытания автомобиля.

• С помощью диагностического сканера извлеките все диагностические коды неисправностей непрерывной памяти PCM (CMDTC).

Нормальная работа и неисправности

PCM постоянно контролирует давление трансмиссионной жидкости, чтобы обеспечить правильную работу трансмиссии. Он устанавливает код неисправности, если обнаруживает низкое давление.

Условия срабатывания неисправности DTC

Возможные источники

• Загрязнение трансмиссионной жидкости
• Отказ насоса

• Зажигание ВЫКЛ.

• Зажигание включено.

• Используя диагностический сканер, удалите коды DTC для PCM.

• Подождите 10 секунд.

• Дорожные испытания автомобиля.

• С помощью диагностического сканера выполните самопроверку PCM.

Нормальная работа и неисправности

PCM контролирует работу сцепления, если для сцепления обнаружена неэлектрическая неисправность, код DTC установлен в памяти.

Условия срабатывания неисправности DTC

Возможные источники

• Сцепление заклинило
• Сцепление заклинило
• Сцепление повреждено

• Зажигание ВЫКЛ.

• Зажигание включено.

• Используя диагностический сканер, сотрите DTC для PCM.

• Подождите 10 секунд.

• Дорожные испытания автомобиля.

• С помощью диагностического сканера выполните самопроверку PCM.

Нормальная работа и неисправности

ПКМ содержит драйверы Phoenix, представляющие собой микросхемы, управляющие низкими сторонами цепи соленоида для обеспечения заданного тока. Главный процессор в ПКМ взаимодействует с драйверами Phoenix через последовательный интерфейс. Главный процессор отправляет желаемое состояние соленоида, а драйверы Phoenix информация о неисправности обратной цепи.

Условия срабатывания неисправности DTC

Возможные источники

• ошибка ПКМ

• Зажигание включено.

• С помощью диагностического сканера сотрите код неисправности из PCM.

• Повторите следующие шаги 2 раза.
  • Запустить двигатель.
  • Выберите Диск.
  • Подождите 5 секунд.
  • Выберите Реверс.
  • Подождите 5 секунд.
  • Выберите Парк.
  • Зажигание ВЫКЛ.

• С помощью диагностического сканера выполните KOEO и KOER. Самотестирование ПКМ.

Да

Нажмите здесь, чтобы получить доступ к управляемой процедуре (PCM). Для выполнения этого теста Pinpoint требуется Internet Explorer версии 11 или более поздней. После программирования нового PCM ВЫПОЛНИТЕ загрузку стратегии передачи. СМ.: Загрузка стратегии трансмиссии (307-01A Автоматическая трансмиссия — 10-ступенчатая автоматическая трансмиссия — 10R60, Общие процедуры).

• Дорожные испытания автомобиля.

• Зажигание ВЫКЛ.

• Проведите дорожное испытание автомобиля во второй раз.

• С помощью диагностического сканера выполните KOEO и KOER. Самотестирование ПКМ.

Да

Нажмите здесь, чтобы получить доступ к управляемой процедуре (PCM). Для выполнения этого теста Pinpoint требуется Internet Explorer версии 11 или более поздней. После программирования нового PCM ВЫПОЛНИТЕ загрузку стратегии передачи. СМ.: Загрузка стратегии трансмиссии (307-01A Автоматическая трансмиссия — 10-ступенчатая автоматическая трансмиссия — 10R60, Общие процедуры).

Нормальная работа и неисправности

Все СИДАС соленоиды переключения калибруются на заводе, но не все соленоиды одинаковы. Каждый соленоид помечен номером полосы, и каждый Корпус главного регулирующего клапана имеет 13-значную стратегию корпуса соленоида и 12-значный идентификатор корпуса соленоида. Эта информация должна быть загружаются в PCM, иначе могут возникнуть резкие переключения.

Условия срабатывания неисправности DTC

Возможные источники

• Неправильная или поврежденная калибровка PCM.
• ошибка ПКМ

• Зажигание включено.

• Используя диагностический сканер, удалите диагностические коды неисправностей (DTC) из PCM.

• Выполните загрузку стратегии передачи.
  СМ.: Загрузка стратегии трансмиссии (307-01A Автоматическая трансмиссия — 10-ступенчатая автоматическая трансмиссия — 10R60, Общие процедуры).


• С помощью диагностического сканера выполните KOEO и KOER. Самотестирование ПКМ.

Да

Нажмите здесь, чтобы получить доступ к управляемой процедуре (PCM). Для выполнения этого теста Pinpoint требуется Internet Explorer версии 11 или более поздней. После программирования нового PCM ВЫПОЛНИТЕ загрузку стратегии передачи. СМ.: Загрузка стратегии трансмиссии (307-01A Автоматическая трансмиссия — 10-ступенчатая автоматическая трансмиссия — 10R60, Общие процедуры).

Нормальная работа и неисправности

PCM контролирует приложение TCC и, когда оно выходит за пределы ожидаемых диапазонов производительности, устанавливает DTC.

Условия срабатывания неисправности DTC

Возможные источники

• Трансмиссия может перегреться, если TCC постоянно открыт.
• Клапан управления гидроблоком TCC застрял в выключенном или включенном состоянии
• Неисправности уплотнения, вызывающие потерю давления
• механическая неисправность ТСС

• Зажигание ВЫКЛ.

• Зажигание включено.

• Используя диагностический сканер, сотрите DTC для PCM.

• Подождите 10 секунд.

• С помощью диагностического сканера выполните самопроверку PCM.

Нормальная работа и неисправности

PCM контролирует работу односторонней муфты, и когда она выходит за пределы ожидаемых рабочих диапазонов, устанавливается DTC.

Условия срабатывания неисправности DTC

Возможные источники

• Выход из строя одностороннего сцепления

• Зажигание ВЫКЛ.

• Зажигание включено.

• Используя диагностический сканер, сотрите DTC для PCM.

• Подождите 10 секунд.

• С помощью диагностического сканера выполните самопроверку PCM.

Нормальная работа и неисправности

PCM постоянно отслеживает температуру трансмиссионной жидкости, и если регулирующий клапан TCC застрял в положении, при котором поток не подается, когда TCC получает команду на отключение, это может привести к перегреву TCC.

Условия срабатывания неисправности DTC

Возможные источники

• Загрязнение трансмиссионной жидкости
• Неисправность соленоида TCC
• Сбой TCC

• Зажигание ВЫКЛ.

• Зажигание включено.

• Используя диагностический сканер, сотрите DTC для PCM.

• Подождите 10 секунд.

• Дорожные испытания автомобиля.

• С помощью диагностического сканера выполните самопроверку PCM.

Нормальная работа и неисправности

PCM контролирует включения сцепления, и при возникновении неисправности в памяти устанавливается код неисправности.

Условия срабатывания неисправности DTC

Возможные источники

• Неисправности сцепления, приводящие к включению передач N, R или передаче вперед в R, передаче заднего хода на передаче вперед или заклиниванию сцепления
• Программная ошибка

• Зажигание включено.

• С помощью диагностического сканера извлеките все диагностические коды неисправностей (DTC) из GSM.

• Зажигание включено.

• Используя диагностический сканер, удалите все диагностические коды неисправностей (DTC) из PCM.

• Дорожные испытания автомобиля.

• На стоянке переместите автомобиль между парковкой, Drive и Reverse, позволяющие транспортному средству двигаться в обоих направлениях.

• С помощью диагностического сканера выполните самопроверку PCM.

• Зажигание включено.

• Используя диагностический сканер, извлеките все диагностические коды неисправностей (DTC) из самопроверки PCM.

• Используя диагностический сканер, удалите все диагностические коды неисправностей (DTC) из PCM.

• Запрограммируйте PCM с помощью последней калибровки.
  СМ.: Программирование модуля (418-01 Конфигурация модуля, общие процедуры).


• Выполните загрузку стратегии передачи.
  СМ.: Загрузка стратегии трансмиссии (307-01A Автоматическая трансмиссия — 10-ступенчатая автоматическая трансмиссия — 10R60, Общие процедуры).


• Дорожные испытания автомобиля.

• На стоянке переместите автомобиль между парковкой, Drive и Reverse, позволяющие транспортному средству двигаться в обоих направлениях.

• С помощью диагностического сканера выполните самопроверку PCM.

Да

Нажмите здесь, чтобы получить доступ к управляемой процедуре (PCM). Для выполнения этого теста Pinpoint требуется Internet Explorer версии 11 или более поздней. После программирования нового PCM ВЫПОЛНИТЕ загрузку стратегии передачи. СМ.: Загрузка стратегии трансмиссии (307-01A Автоматическая трансмиссия — 10-ступенчатая автоматическая трансмиссия — 10R60, Общие процедуры).

Нормальная работа и неисправности

PCM контролирует температуру трансмиссионной жидкости во время KOEO и KOER. PCM выполняет самотестирование и предполагает, что самотестирование будет проводиться на холодном автомобиле при комнатной температуре.

Условия срабатывания неисправности DTC

Возможные источники

• Температура трансмиссионной жидкости вне диапазона самопроверки
• Неправильная или поврежденная калибровка PCM.

• Зажигание включено.

• Доступ к ПКМ и контролировать TFT (градус С) ПИД

• Зажигание включено.

• С помощью диагностического сканера сотрите код неисправности из PCM.

• Подождите 10 секунд.

• С помощью диагностического сканера выполните самопроверку PCM.

Да

Нажмите здесь, чтобы получить доступ к управляемой процедуре (PCM). Для выполнения этого теста Pinpoint требуется Internet Explorer версии 11 или более поздней. После программирования нового PCM ВЫПОЛНИТЕ загрузку стратегии передачи. СМ.: Загрузка стратегии трансмиссии (307-01A Автоматическая трансмиссия — 10-ступенчатая автоматическая трансмиссия — 10R60, Общие процедуры).

Нормальная работа и неисправности

PCM запускает тест KOER только тогда, когда PCM подтверждает, что автомобиль находится в положении P или N и что скорость автомобиля не указана.

Условия срабатывания неисправности DTC

Возможные источники

• Неполный или неправильный PMI PCM.

• Зажигание включено.

• С помощью диагностического сканера проверьте положение датчика PID, диапазона передачи (TR) - исправлено.

• Выберите ПРИВОД.

• Зажигание включено.

• Используя диагностический сканер, сотрите DTC для PCM.

• Подождите 10 секунд.

• С помощью диагностического сканера выполните самопроверку PCM.

Да

Нажмите здесь, чтобы получить доступ к управляемой процедуре (PCM). Для выполнения этого теста Pinpoint требуется Internet Explorer версии 11 или более поздней. После программирования нового PCM ВЫПОЛНИТЕ загрузку стратегии передачи. СМ.: Загрузка стратегии трансмиссии (307-01A Автоматическая трансмиссия — 10-ступенчатая автоматическая трансмиссия — 10R60, Общие процедуры).

ПРИМЕЧАНИЕ: Парковочная собачка может быть повреждена слишком большим количеством храповиков. раз. Как только основная причина P1706 будет выявлена ​​и устранена, необходимо осмотреть парковочную собачку, чтобы убедиться, что она не повреждена и все еще способен удерживать автомобиль.

Нормальная работа и неисправности

Парковка обычно подается только тогда, когда транспортное средство остановлен или почти остановлен. Если парковка включена, когда автомобиль при движении парковочная собачка будет щелкать по зубьям водила планетарной передачи. сборка № 4. PCM контролирует положение парковочной системы с помощью датчика TR. Если датчик TR показывает, что трансмиссия находится в режиме парковки во время движения автомобиля, устанавливается код неисправности.

Условия срабатывания неисправности DTC

Возможные источники

• Ошибка выключения сцепления
• Неисправность гидравлического управления
• Непреднамеренный сброс PCM
• ошибка ПКМ

• С помощью диагностического сканера выполните KOEO и KOER. Самотестирование ПКМ.

• С помощью диагностического сканера выполните самопроверку GSM.

• Доступ к ПКМ и контролировать TR_PARK_STAT ПИД

• Запустить двигатель.

• Повторите следующие шаги 3 раза, наблюдая за PID TR_PARK_STAT. Делайте паузы в каждом положении передачи.
  • Выберите Диск.
  • Выберите Парк.
  • Выберите Реверс.
  • Выберите Парк.

• Дорожные испытания автомобиля. Обратите внимание на любую передачу признаки включения или переключения передач, которые могут указывать на неисправность сцепления или неисправность парковочной системы.

• Снимите корпус главного регулирующего клапана.
  СМ.: Корпус главного регулирующего клапана (307-01A Автоматическая коробка передач — 10-ступенчатая автоматическая коробка передач — 10R60, Снятие и установка).


• Снимите вспомогательный насос трансмиссионной жидкости.
  СМ.: Вспомогательный насос трансмиссионной жидкости (307-01A Автоматическая коробка передач — 10-ступенчатая автоматическая коробка передач — 10R60, Снятие и установка).


• Осмотрите парковочную собачку и зубья парковочной блокировки на водило планетарной передачи № 4. Убедитесь, что зубья парковочного замка не изношены и не поврежден.

• Осмотрите парковочную собачку, шток привода парковочной собачки, датчик TR и возвратную пружину парковки. Убедитесь, что все компоненты правильно установлены и не повреждены.

• Снимите и осмотрите соленоид собачки парковочного замка. Убедитесь, что штифт не застрял.
  СМ.: Соленоид собачки парковочного замка (307-01A Автоматическая коробка передач — 10-ступенчатая автоматическая коробка передач — 10R60, Снятие и установка).


• Снимите и осмотрите клапан собачки парковочного замка. Если клапан или отверстие повреждены, УСТАНОВИТЕ новый корпус главного регулирующего клапана.
  СМ.: Корпус главного регулирующего клапана (307-01A Автоматическая коробка передач — 10-ступенчатая автоматическая коробка передач — 10R60, капитальный ремонт).


• Используя диагностический сканер, удалите все диагностические коды неисправностей (DTC) из PCM.

• Доступ к ПКМ и контролировать TR_PARK_STAT ПИД

• Дорожные испытания автомобиля. Следите за PID TR_PARK_STAT, чтобы убедиться, что парковка не включается во время движения.

• С помощью диагностического сканера извлеките все диагностические коды неисправностей (DTC) из PCM.

Да

Нажмите здесь, чтобы получить доступ к управляемой процедуре (PCM). Для выполнения этого теста Pinpoint требуется Internet Explorer версии 11 или более поздней. После программирования нового PCM ВЫПОЛНИТЕ загрузку стратегии передачи. СМ.: Загрузка стратегии трансмиссии (307-01A Автоматическая трансмиссия — 10-ступенчатая автоматическая трансмиссия — 10R60, Общие процедуры).

Нормальная работа и неисправности

Автомобили с коробкой передач 10R должны нет буксировать на нейтральной передаче с выключенным двигателем и ведущими колесами на земля. При выключенном двигателе трансмиссионная жидкость не течет. трансмиссии и, следовательно, без смазки. Это приведет к внутреннее повреждение трансмиссии, если автомобиль буксируется на нейтральной передаче с двигатель выключен. В экстренных случаях автомобиль можно буксировать в этом образом, только до 55 км/ч (35 миль/ч) на расстоянии до 80 км (50 миль).

Условия срабатывания неисправности DTC

Возможные источники
