Ford Explorer: Передняя подвеска — задний привод / Разборка и сборка — передняя стойка и пружина в сборе

Специальные инструменты) / Общее оборудование

РАЗБОРКА

ПРЕДУПРЕЖДЕНИЕ: Не нагревайте или не подвергайте пламя амортизатору или стойке. трубка. Амортизатор и трубка стойки находятся под давлением газа и могут взрываться при нагревании. Несоблюдение этой инструкции может привести к серьезная травма.

ПРЕДУПРЕЖДЕНИЕ: Держите все части кузова подальше от амортизаторов или стоек стоек. Амортизаторы или стойки могут выдвигаться без посторонней помощи. Несоблюдение этого инструкция может привести к серьезной травме.

УВЕДОМЛЕНИЕ: Крепления подвески являются важными деталями, влияющими на работоспособность жизненно важных узлов и систем. Выход из строя этих креплений может привести к значительным расходам на обслуживание. Используйте одинаковые или эквивалентные детали, если замена необходима. Не используйте запасную часть меньшего качество или альтернативный дизайн. Затяните крепления, как указано.

УВЕДОМЛЕНИЕ: При установке подходящего пружинного компрессора соблюдайте осторожность, чтобы не повредить покрытие пружины.

ПРИМЕЧАНИЕ: Этапы разборки в этой процедуре могут содержать детали сборки.

1. Снимите переднюю стойку и пружину в сборе.
   См.: Передняя стойка и пружина в сборе (204-01A Передняя подвеска — задний привод, Снятие и установка).


1. ПРЕДУПРЕЖДЕНИЕ: Винтовые пружины и стойки в сборе сжаты при экстремальной нагрузке. Всегда используйте пружинный компрессор для разборки. Внимательно следуйте инструкциям процедуры и убедитесь, что пружина компрессор имеет правильные пружинные пластины или адаптеры. Несоблюдение эти инструкции могут привести к серьезной травме.

   УВЕДОМЛЕНИЕ: При установке подходящего пружинного компрессора соблюдайте осторожность, чтобы не повредить покрытие пружины.

   УВЕДОМЛЕНИЕ: Соблюдайте особую осторожность, чтобы не повредить компонент.

   УВЕДОМЛЕНИЕ: Не используйте электроинструменты для снятия гайки.

   ПРИМЕЧАНИЕ: Показана типовая сборка. фактическое приложение может отличаться.

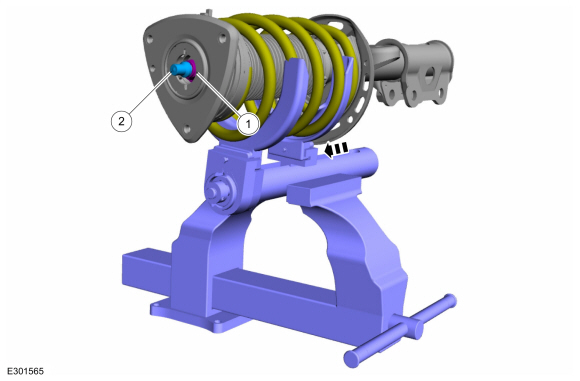

   Сожмите спиральную пружину настолько, чтобы снять напряжение со стойки в сборе.
   Используйте общее оборудование: Spring Compressor
   Используйте общее оборудование: тиски

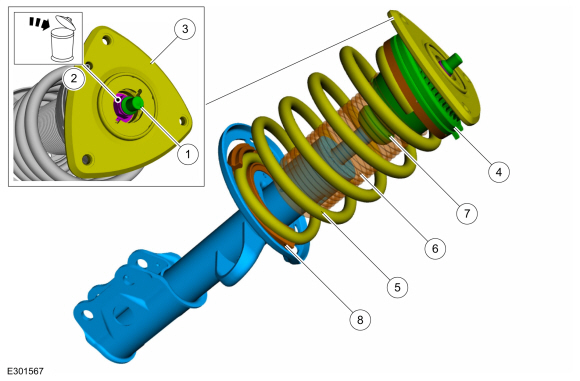

1. ПРИМЕЧАНИЕ: Обратите внимание на положение компонентов перед снятием.

   ПРИМЕЧАНИЕ: Не используйте ударный гайковерт для гайки стержня стойки.

   ПРИМЕЧАНИЕ: Используйте шестигранный фиксатор, чтобы предотвратить проворачивание штока стойки при снятии гайки штока стойки.

   Снимите и выбросьте гайку тяги стойки. Снимите переднюю стойку и пружину в сборе в указанном порядке.


СБОРКА

1. ПРИМЕЧАНИЕ: Перед снятием убедитесь, что компоненты установлены в указанном положении.

   Для сборки выполните процедуру разборки в обратном порядке.


1. ПРИМЕЧАНИЕ: Убедитесь, что пружина находится по центру нижнего гнезда пружины.

   Убедитесь, что нижний изолятор пружины правильно установлен на седле пружины.

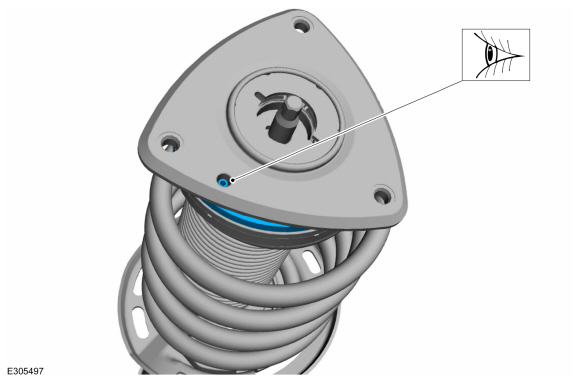

1. Убедитесь, что установочный штифт подшипника правильно расположен в верхнем монтажном отверстии.


1. УВЕДОМЛЕНИЕ: Убедитесь, что компоненты правильно выровнены во время сборки.

   1. Убедитесь, что выступы подшипников правильно совмещены друг с другом.

   2. Выступы подшипников должны быть направлены внутрь и на одной линии с вырезом кронштейна точечной стойки.


1. 1. Убедитесь, что пылезащитная крышка защелкнулась на всех 6 выступах на подшипнике.

   2. Убедитесь, что пылезащитная крышка защелкнулась на всех 4 выступах на подшипнике.


1. ПРЕДУПРЕЖДЕНИЕ: Будьте особенно осторожны при обращении со сжатой пружиной. Несоблюдение этой инструкции может привести к травме.

   ПРИМЕЧАНИЕ: Следите за тем, чтобы покрытие пружины не было повреждено в процессе сборки.

   ПРИМЕЧАНИЕ: Показан стандартный узел стойки и пружины.

   1. ПРИМЕЧАНИЕ: Используйте функцию удержания шестигранника, чтобы предотвратить стержень стойки от проворачивания при установке гайки стержня стойки.

      Установите новую гайку стойки стойки.
      Используйте общее оборудование: Spring Compressor
      Используйте общее оборудование: тиски
      Крутящий момент: 98 фунт-футов (133 Нм)
   2. Установите колпачок.


1. Установите переднюю стойку и пружину в сборе.
   См.: Передняя стойка и пружина в сборе (204-01A Передняя подвеска — задний привод, Снятие и установка).
