Ford Explorer: Система климат-контроля — Общая информация / Общие процедуры — Кондиционер (A/C) Муфта и катушка возбуждения муфты кондиционера (A/C) — Автомобили с: хладагентом R134A/R1234YF

Специальные инструменты) / Общее оборудование

412-001 (Т71П-19703-Б) Съемник, шкив компрессора

Активация

1. Снимите компрессор кондиционера. См. процедуру компрессора кондиционера кондиционера в группе 412.


1. ПРИМЕЧАНИЕ: При наличии пружинной резиновой муфты.

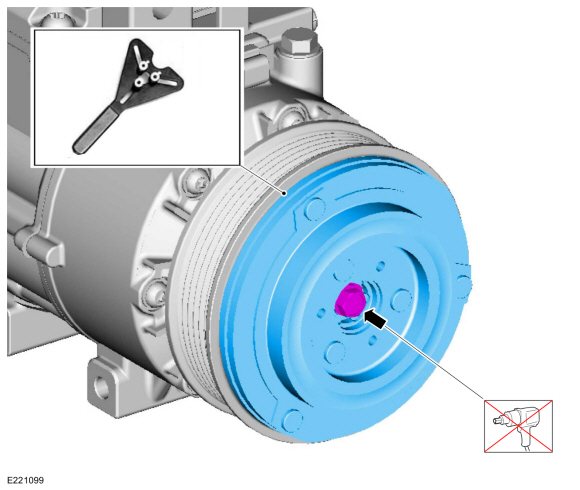

   Используя универсальный инструмент для удержания сцепления, удерживайте сцепление и снимите диск сцепления кондиционера и болт ступицы.


1. • Для стационарного компрессора
     Крутящий момент: 177 фунтов на дюйм (20 Нм)
   • Для компрессора EVDC
     Крутящий момент: 128 фунтов на дюйм (14,5 Нм)

1. ПРИМЕЧАНИЕ: При наличии муфты с пружинным диском.

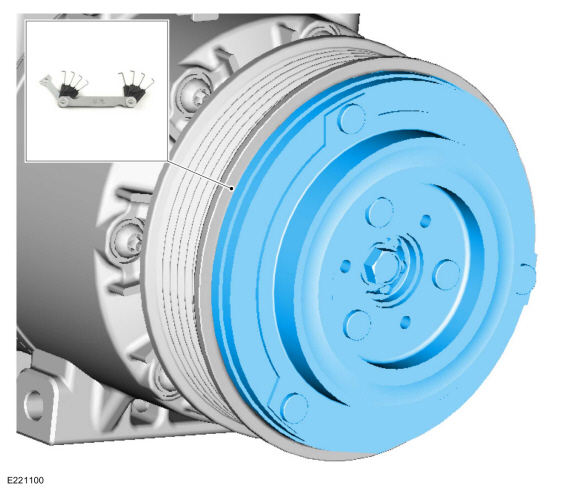

   • Держите вал компрессора кондиционера.

   • Поверните ступицу муфты кондиционера против часовой стрелки, чтобы снять.

   • Для стационарного компрессора
     Крутящий момент: 177 фунтов на дюйм (20 Нм)
   • Для компрессора EVDC
     Крутящий момент: 128 фунтов на дюйм (14,5 Нм)

1. ПРИМЕЧАНИЕ: Замена стопорного кольца необходима только при установке нового компонента.

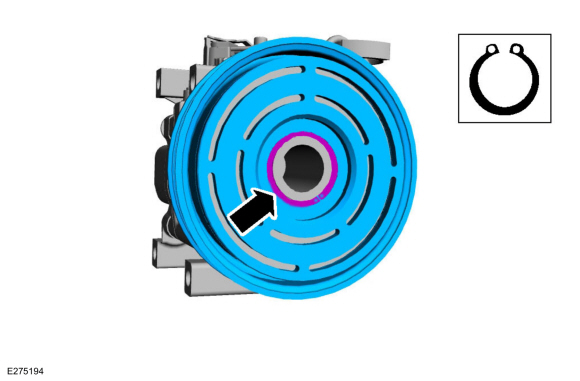

   Снимите стопорное кольцо шкива компрессора кондиционера.


1. ПРИМЕЧАНИЕ: Не используйте пневматические инструменты. Это может привести к повреждению шкива муфты кондиционера или компрессора кондиционера.

   Снимите шкив компрессора кондиционера.
   Установите специальный сервисный инструмент: 412-001 (Т71П-19703-Б) Съемник, шкив компрессора.

1. Снимите держатель электрического разъема катушки возбуждения муфты кондиционера.
   Крутящий момент: 35 фунтов на дюйм (4 Нм)

1. ПРИМЕЧАНИЕ: Замена стопорного кольца необходима только при установке нового компонента.

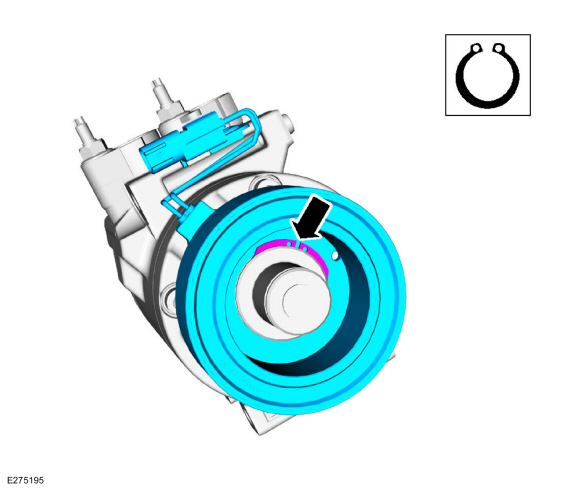

   Снимите стопорное кольцо катушки возбуждения муфты кондиционера и снимите катушку возбуждения муфты.


1. • Визуально осмотрите диск и ступицу муфты кондиционера, шкив компрессора и катушку возбуждения муфты на наличие повреждений.

   • Осмотрите на наличие физических повреждений, в том числе треснутых или расплавленных компонентов или обесцвечивания из-за перегрева.

   • Осмотрите на наличие чрезмерного износа, включая канавки на диске и ступице муфты кондиционера или на шкиве компрессора, глубина которых превышает глубину ногтя.

   • Осмотрите подшипник шкива компрессора кондиционера на наличие шероховатостей.


1. Для установки выполните шаги этой процедуры в обратном порядке.


1. ПРИМЕЧАНИЕ: Пружинная пластина сцепления аналогична.

   Измерьте и отрегулируйте воздушный зазор сцепления, сняв или добавление диска сцепления и проставок ступицы. См. процедуру регулировки воздушного зазора муфты кондиционера и кондиционера в группе 412.
