Ford Explorer: Отделка салона и украшения / Снятие и установка — Панель обивки передней стойки — Полиция

Специальные инструменты) / Общее оборудование

Удаление

ПРИМЕЧАНИЕ: Показан левый (левый), правый (правый) аналогично.

1.

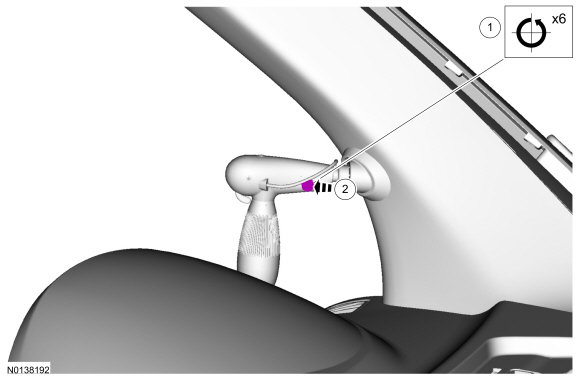

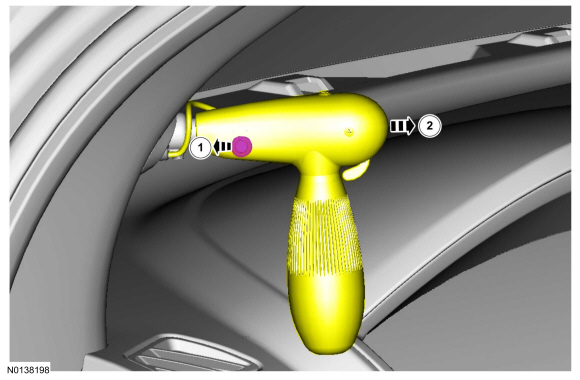

   Отпустите клиновую гайку.

   1. Ослабьте болт на 6 оборотов.

   2. Нажмите на болт, чтобы освободить клиновую гайку.


1. Снимите болт.


1.

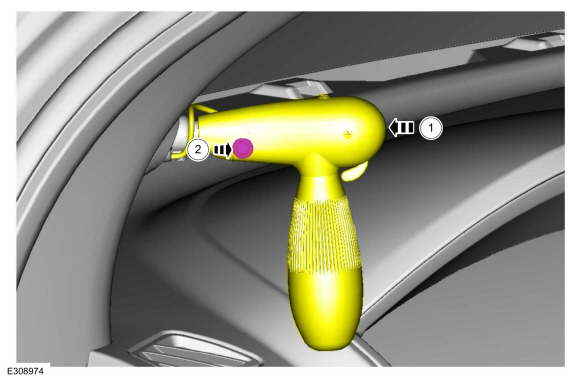

   Отведите ручку прожектора в сторону.

   1. Снимите клиновую гайку.

   2. Отведите ручку прожектора в сторону.


1.

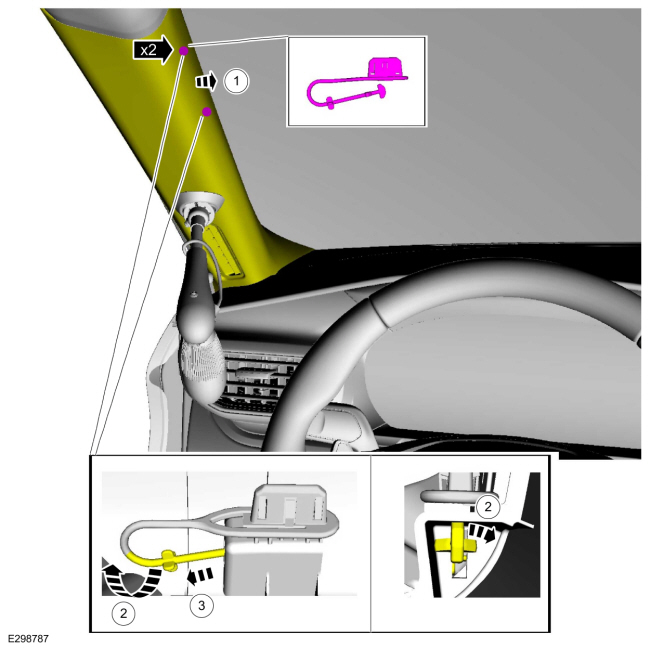

   Отсоедините зажимы троса от панели отделки передней стойки.

   1. Освободите зажим панели отделки передней стойки из зажима троса.

   2. Поверните линии зажима привязи, чтобы выровнять концы с отверстием.

   3. Вытащите зажим ремня из панели отделки передней стойки.


1.

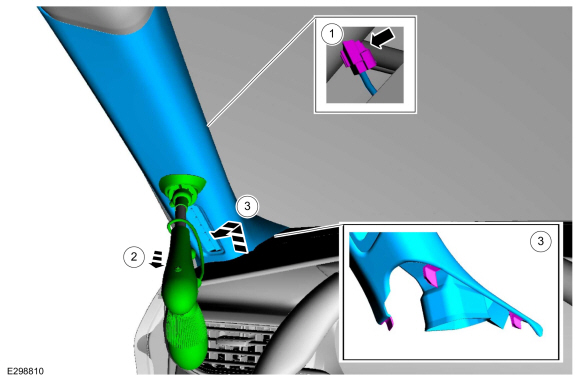

   Снимите панель отделки передней стойки.

   1. Отсоедините электрический разъем прожектора.

   2. Снимите ручку прожектора и крышку.

   3. Поднимите вверх и назад и сдвиньте панель отделки передней стойки с вала прожектора.


1.

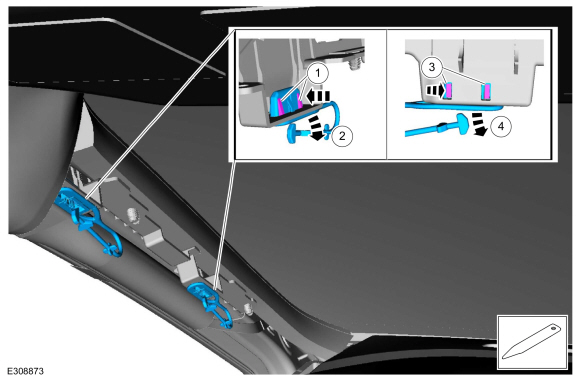

   Снимите зажимы ремня передней стойки с кронштейна.

   1. Освободите передние язычки.
      Используйте общее оборудование: средство для снятия внутренней отделки салона.
   2. Поверните переднюю часть зажима ремня передней стойки вниз.

   3. Освободите задние язычки фиксатора страховочного троса на передней стойке.
      Используйте общее оборудование: средство для снятия внутренней отделки салона.
   4. Поверните заднюю часть зажима ремня на передней стойке вниз.


Монтаж

1.

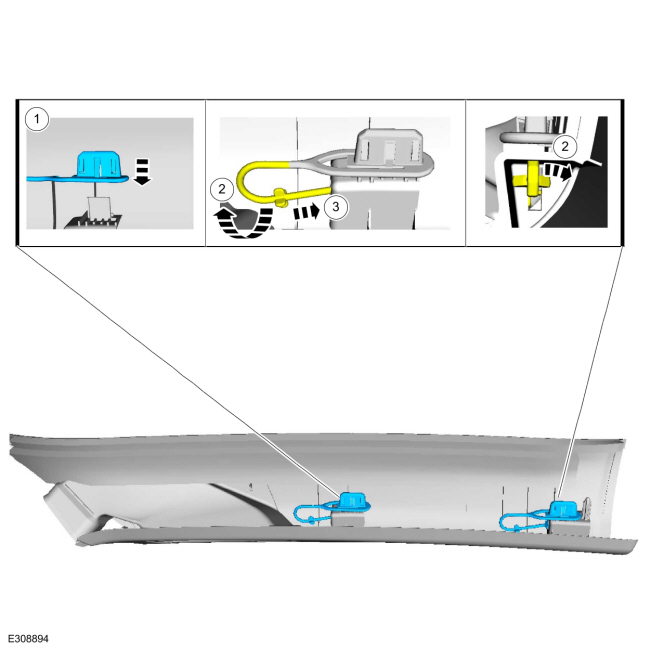

   Установите зажимы ремня передней стойки на панель отделки передней стойки.

   1. Установите зажим панели отделки передней стойки из зажимов страховочного троса.

   2. Установите зажимы ремня передней стойки в кронштейн передней стойки.

   3. Вставьте концы зажима ремня в панель отделки передней стойки.


1.
   Установите панель отделки передней стойки.

   1. Установите ручку и крышку прожектора.

   2. Подсоедините электрический разъем прожектора.

   3. Установите выступы передней стойки на приборную панель.

   4. Установите зажимы ремня передней стойки в кронштейн передней стойки.


1.
   Установите ручку прожектора.

   1. Установите ручку прожектора.


   2. ПРИМЕЧАНИЕ: При установке убедитесь, что клиновая гайка совмещена со шпоночным пазом на валу прожектора.

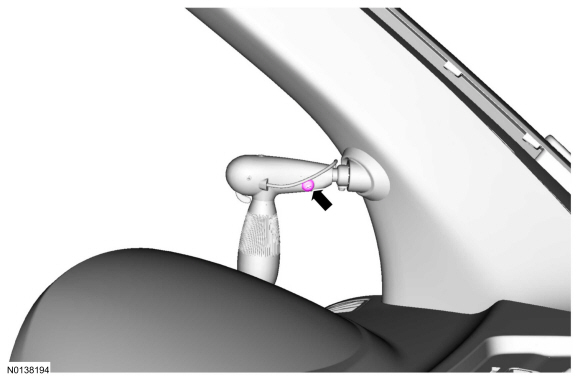

      Установите клиновую гайку.


1. Установите болт.
   Крутящий момент: 62 фунта на дюйм (7 Нм)

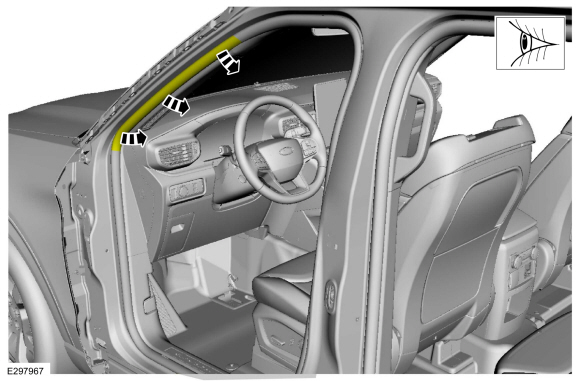

1. Осмотрите и расположите кромку уплотнительной планки передней двери так, чтобы она перекрывала верхнюю часть панели отделки передней стойки.
