Ford Explorer: Передние панели кузова / Снятие и установка — активный привод заслонки решетки радиатора

Руководство по эксплуатации Форд Эксплорер 2020-2023 гг. / Кузов и краска / Кузов и краска / Передние панели кузова / Снятие и установка — активный привод заслонки решетки радиатора

Удаление

ПРИМЕЧАНИЕ: Действия по удалению в этой процедуре могут содержать сведения об установке.

  1. Снимите панель отверстия решетки радиатора.
    См.: Панель отверстия решетки радиатора (501-02 Передние панели кузова, снятие и установка).

Верхний активный привод заслонки решетки радиатора

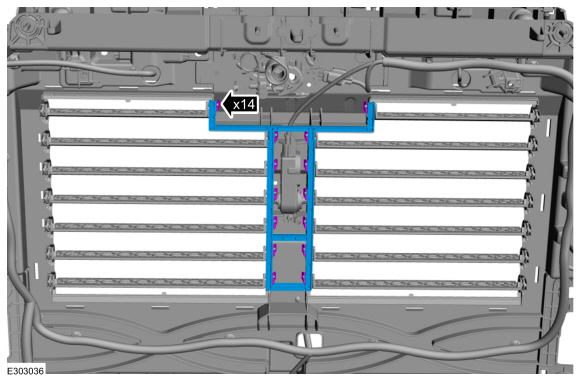

  1. Снимите верхнюю прокладку привода в сборе.

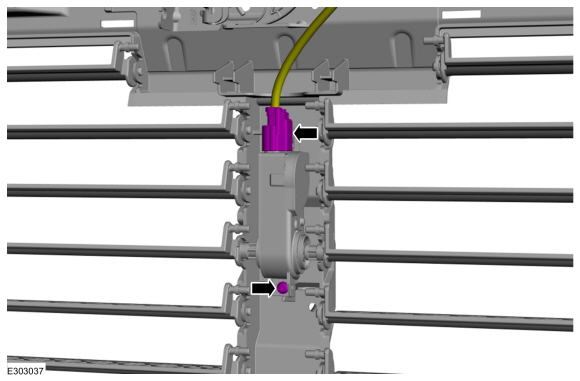

  1. Отсоедините электрический разъем и болт.
    Крутящий момент: 44 фунта на дюйм (5 Нм)

ПРИМЕЧАНИЕ: Привод заслонки верхней активной решетки не взаимозаменяем с нижним активным приводом заслонки решетки. Не Попробуйте заменить один привод другим.

  1. Потяните и снимите верхний привод заслонки активной решетки.

Нижний активный привод заслонки решетки радиатора

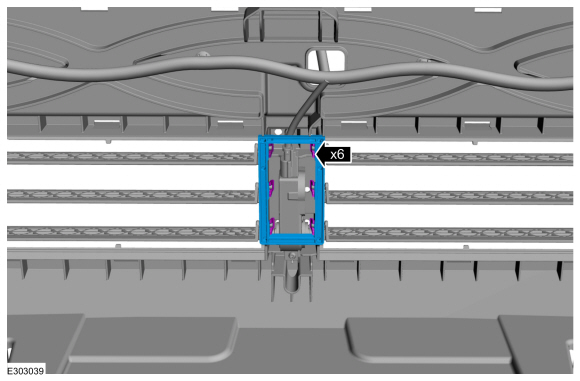

  1. Снимите узел нижней прокладки привода.

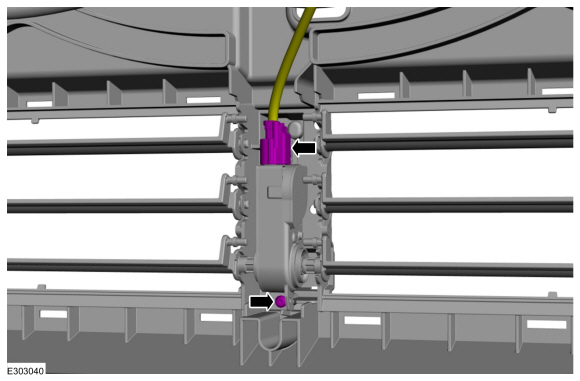

  1. Отсоедините электрический разъем и болт.
    Крутящий момент: 44 фунта на дюйм (5 Нм)

ПРИМЕЧАНИЕ: Привод шторки нижней активной решетки не взаимозаменяем с верхним активным приводом заслонки решетки. Не Попробуйте заменить один привод другим.

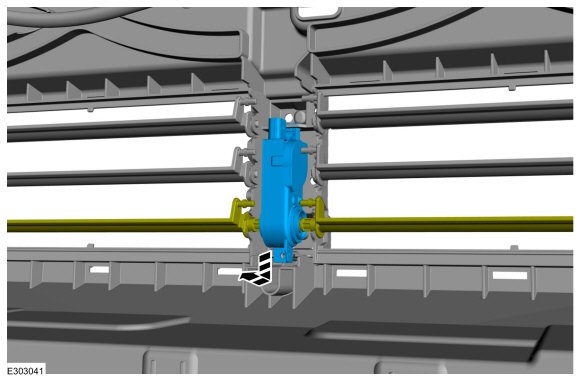

  1. Потяните и снимите нижний привод заслонки активной решетки.

Монтаж

  1. Для установки выполните процедуру удаления в обратном порядке.
