Ford Explorer: Распределение и фильтрация впускного воздуха — 2,3 л EcoBoost (201 кВт/273 л. с.) / Снятие и установка — выпускная труба воздухоочистителя

Специальные инструменты) / Общее оборудование

Удаление

УВЕДОМЛЕНИЕ: Лопатки компрессора турбонагнетателя могут быть повреждены даже мельчайшие частицы. При снятии любого турбонагнетателя или воздухозаборника двигателя компонент системы, убедитесь, что мусор не попал в систему. Неспособность это может привести к повреждению турбокомпрессора.

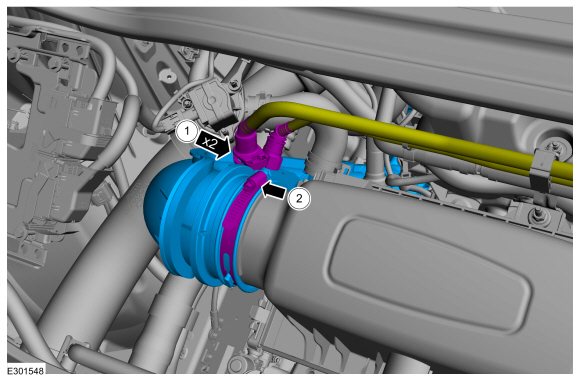

1. 1. Отсоедините быстроразъемные соединения и отложите шланги в сторону.
      См.: Быстроразъемная муфта (310-00A Топливная система — Общая информация — 2,3 л EcoBoost (201 кВт/273 л. с.), Общие процедуры).

   2. Ослабьте хомуты и отложите выпускной патрубок воздухоочистителя в сторону.

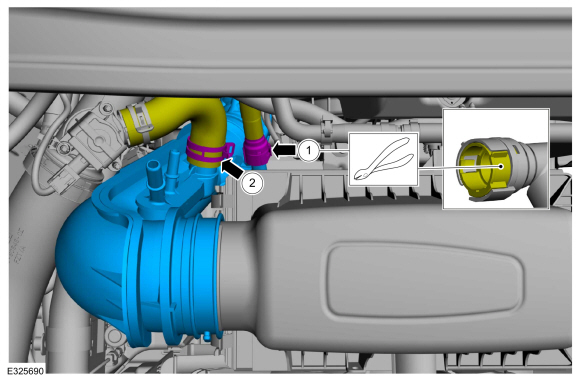

1. 1. ПРИМЕЧАНИЕ: Вентиляционная трубка картера может иметь постоянный или быстроразъемный разъем на одном или обоих концах. Если трубка необходимо удалить по какой-либо причине, постоянный(е) разъем(ы) должен быть разрез, чтобы удалить трубку. Тогда трубку придется заменить.

      ПРИМЕЧАНИЕ: При замене вентиляционной трубки картера запасная часть может не комплектоваться датчиком давления в картере. Если так, PCM необходимо будет перепрограммировать.

      При необходимости срежьте язычок замка. Снимите картер вентиляционная трубка. Если какой-либо из разъемов вентиляционной трубки картера был разрезан, утилизируйте трубка вентиляции картерных газов.
      Используйте общее оборудование: Бокорезы
   2. Ослабьте хомут и отсоедините шланг перепускного клапана.
      Используйте общее оборудование: приспособление для снятия/установки шланговых хомутов.

1. Ослабьте хомут и снимите выпускной шланг воздухоочистителя.


1. Очистите, осмотрите и закройте все открытые порты.


Монтаж

1. Осмотрите турбонагнетатель или компоненты системы впуска воздуха двигателя и при необходимости очистите их.


1. Установите выпускной шланг воздушного фильтра и затяните хомут.
   Крутящий момент: 42 фунта на дюйм (4,8 Нм)

1. • Установите трубку вентиляции картера. Если картер вентиляционная трубка была ранее выброшена, установите новую вентиляционную трубку картера.

   • Если запасная часть вентиляционной трубки картера поставляется без датчика давления в картере, перепрограммируйте PCM.
     См.: Программирование модуля (418-01 Конфигурация модуля, общие процедуры).

   • Если замена трубки вентиляции картера пришла без датчик давления в картере, обмотайте электрический разъем жгута проводов вернуться к жгуту проводов.

   • Если сменная вентиляционная трубка картера поставляется с датчик давления в картере, подсоедините жгут проводов эл. разъем.

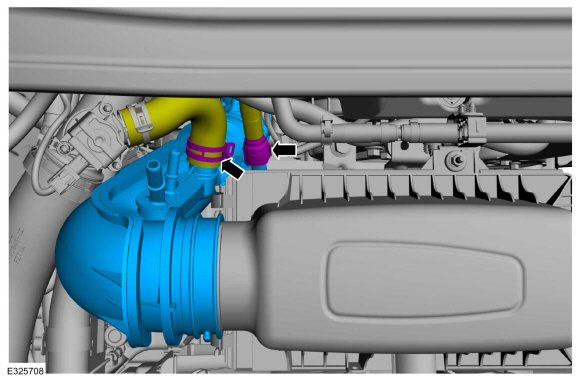

   • Подсоедините шланг перепускного клапана и установите хомут
     Используйте общее оборудование: приспособление для снятия/установки шланговых хомутов.

1. 1. Подсоедините шланги быстроразъемными соединениями.
      См.: Быстроразъемная муфта (310-00A Топливная система — Общая информация — 2,3 л EcoBoost (201 кВт/273 л. с.), Общие процедуры).

   2. Затяните хомут выпускной трубы воздухоочистителя.
      Крутящий момент: 42 фунта на дюйм (4,8 Нм)
