Ford Explorer: Информационно-развлекательная система — Общая информация — Автомобили без: SYNC 3 / Снятие и установка — Передний блок управления аудиосистемой (ACM)

Удаление

ПРИМЕЧАНИЕ: Действия по удалению в этой процедуре могут содержать сведения об установке.

Все автомобили

1. ПРИМЕЧАНИЕ: При установке нового модуля необходимо загрузите информацию о конфигурации модуля в сканирующий прибор перед снятие модуля. Эта информация должна быть загружена в новый модуль после установки.

   С помощью диагностического сканера начните процесс PMI для ACM, следуя инструкциям на экране.


Автомобили, оснащенные полицейской напольной консолью

1. Снимите напольную консоль.
   См.: Консоль пола (501-12 Приборная панель и консоль, Снятие и установка).


Все автомобили

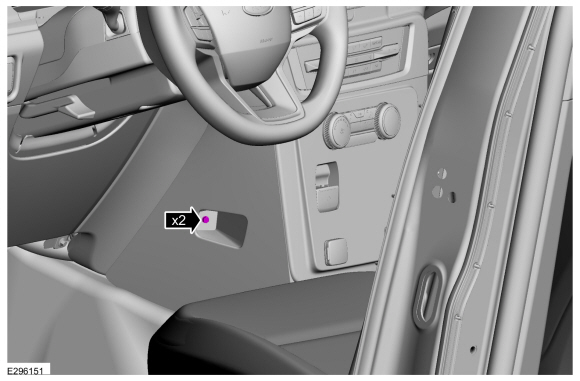

1. ПРИМЕЧАНИЕ: По одному винту с каждой стороны.

   Снимите винты.
   Крутящий момент: 22 фунта на дюйм (2,5 Нм)

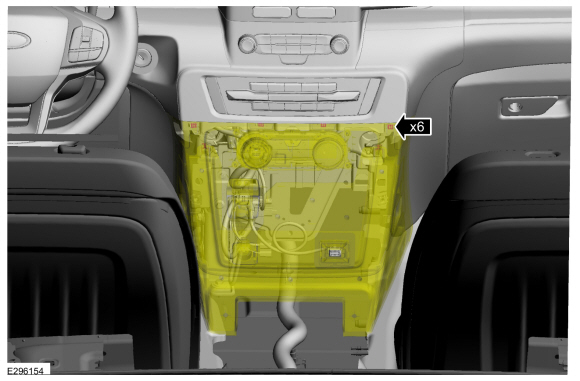

1. Освободите зажимы и выдвиньте нижнюю панель отделки центральной панели приборов.

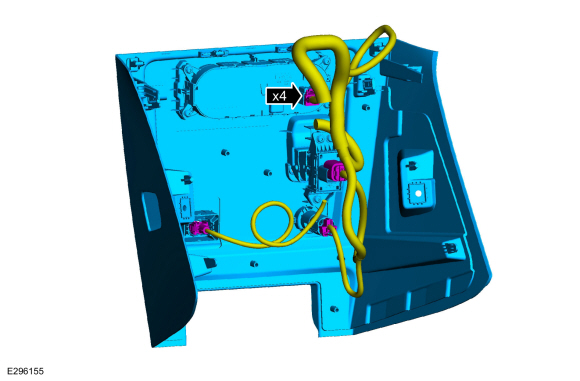

1. Отсоедините электрические разъемы и снимите нижнюю панель центральной панели приборов.


1.

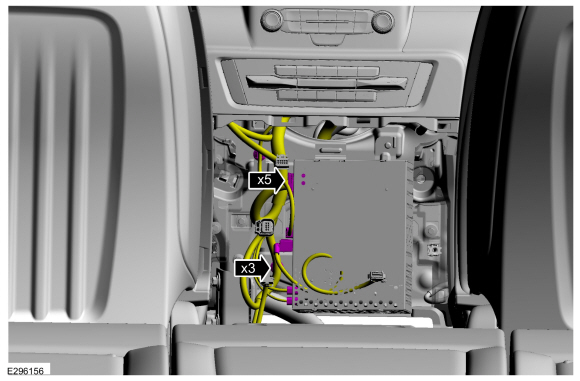

   Отсоедините электрические разъемы.

   • Разделите направляющие жгута проводов.


1. Снимите болт, винты и ACM.
   Крутящий момент:
   Винты АКМ: 22 фунта на дюйм (2,5 Нм)
   Болт АКМ: 106 фунтов на дюйм (12 Нм)

Монтаж

1. Для установки выполните процедуру удаления в обратном порядке.


1. ПРИМЕЧАНИЕ: Этот шаг необходим только при установке нового компонента.

   С помощью диагностического сканера завершите процесс PMI для ACM, следуя инструкциям на экране.
