Ford Explorer: Ремонт листового металла боковой панели / Снятие и установка — внешняя панель средней стойки

Специальные инструменты) / Общее оборудование

Оборудование для точечной сварки сопротивлением

Сферический резак

Плазменный резак

Пистолет горячего воздуха

Воздушная пила

Сверло 8 мм

Сварочное оборудование MIG/MAG

Сверло для точечной сварки

Плоскогубцы

Материалы

Имя	Спецификация
Клей для склеивания металлов ТА-1, ТА-1-Б, 3М™ 08115, LORD Fusor® 108B	-
Герметик для швов ТА-2-Б, 3M™ 08308, LORD Fusor® 805DTM	-

Удаление

ПРЕДУПРЕЖДЕНИЕ: Электромобили, поврежденные в результате аварии, могли быть скомпрометированы системы безопасности высокого напряжения и представляют потенциально высокое напряжение опасность поражения электрическим током. Соблюдайте осторожность и носите соответствующие личные Средства индивидуальной защиты (СИЗ), в том числе средства защиты от высокого напряжения. перчатки и сапоги. Снимите все металлические украшения, включая часы и кольца. Изолируйте систему высокого напряжения в соответствии с указаниями Ford Emergency Response. Руководство для автомобиля. Несоблюдение этих инструкций может привести к серьезной травме или смерти.

УВЕДОМЛЕНИЕ: BEV, HEV и PHEV содержат высоковольтную батарею. Перед сваркой рядом с высоковольтной батареей ее необходимо снять во избежание теплового повреждения.

ПРИМЕЧАНИЕ: Показана левая (левая) сторона, правая (правая) сторона аналогична.

1. ПРЕДУПРЕЖДЕНИЕ: Перед началом любой сервисной процедуры в этом руководство, см. предупреждения об опасности для здоровья и безопасности в разделе 100-00 Общие сведения. Информация. Несоблюдение этого указания может привести к серьезным личный вред.

   См.: Меры предосторожности для здоровья и безопасности (100-00 Общая информация, описание и работа).
   См.: Меры предосторожности для здоровья и безопасности высоковольтных систем — Обзор (100-00 Общая информация, описание и эксплуатация).


1. Обесточьте SRS.
   См.: Отключение дополнительной системы пассивной безопасности (SRS) (501-20B Дополнительная система пассивной безопасности, Общие процедуры).


1. Снимите боковую шторку безопасности.
   См.: Боковая шторка безопасности (501-20B Дополнительная система пассивной безопасности, Снятие и установка).


1. Снимите передний ремень безопасности и регулятор высоты.
   См.: Натяжитель и натяжитель переднего ремня безопасности (501-20A Системы ремней безопасности, Снятие и установка).
   См.: Регулятор высоты плеча ремня безопасности (501-20A Системы ремней безопасности, Снятие и установка).


1. Если необходимо:
   Восстановите размеры автомобиля до состояния, предшествующего повреждению.
   См.: Кузов и рама (501-26 Ремонт кузова - Информация для конкретного автомобиля и проверки допусков, описание и работа).


1. Снимите рейлинг крыши.
   См.: Рейлинги на крыше (501-08 Внешняя отделка и украшения, снятие и установка).


1. Снимите заднюю дверь.
   См.: Задняя дверь (501-03 Замки кузова, снятие и установка).


1. Снимите молдинг панели коромысел.
   См.: Молдинг панели порога (501-08 Внешняя отделка и украшения, Снятие и установка).


1. Снимите фиксатор передней двери и петли задней двери.


1. Снимите уплотнители передней и задней двери.

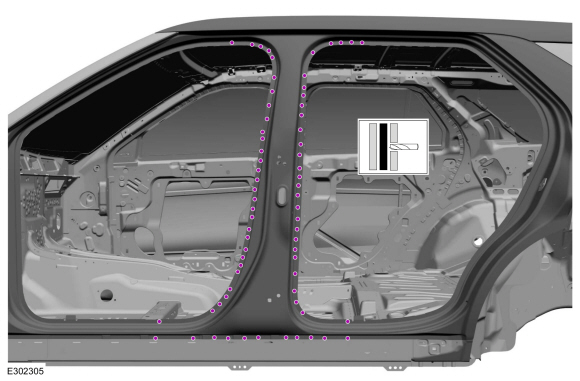

1. Удалите сварные швы.
   Используйте общее оборудование: сверло для точечной сварки

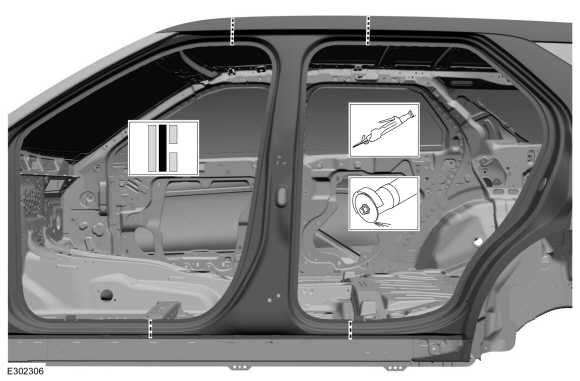

1. Аккуратно разрежьте только внешняя панель .
   Используйте общее оборудование: пневматическая пила
   Используйте общее оборудование: сферический резак

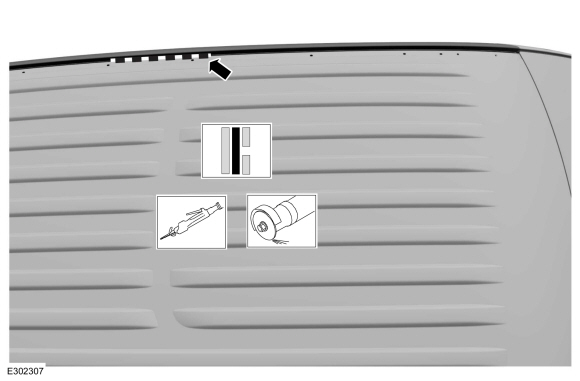

1. Аккуратно разрежьте только внешняя панель в кювете крыши.
   Используйте общее оборудование: пневматическая пила
   Используйте общее оборудование: сферический резак

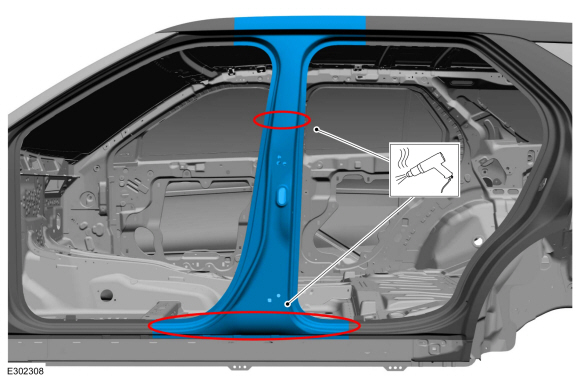

1. ПРИМЕЧАНИЕ: Обратите особое внимание на расположение клеев и герметиков, чтобы облегчить установку.

   Снимите внешнюю панель средней стойки.
   Используйте общее оборудование: фен.

Монтаж

ПРЕДУПРЕЖДЕНИЕ: Электромобили, поврежденные в результате аварии, могли быть скомпрометированы системы безопасности высокого напряжения и представляют потенциально высокое напряжение опасность поражения электрическим током. Соблюдайте осторожность и носите соответствующие личные Средства индивидуальной защиты (СИЗ), в том числе средства защиты от высокого напряжения. перчатки и сапоги. Снимите все металлические украшения, включая часы и кольца. Изолируйте систему высокого напряжения в соответствии с указаниями Ford Emergency Response. Руководство для автомобиля. Несоблюдение этих инструкций может привести к серьезной травме или смерти.

УВЕДОМЛЕНИЕ: BEV (аккумуляторный электромобиль), HEV (гибридный электрический Автомобиль) и PHEV (подключаемый гибридный электромобиль) содержат высоковольтная батарея. Перед сваркой вблизи высоковольтной батареи должны быть удалены, чтобы избежать теплового повреждения.

УВЕДОМЛЕНИЕ: Высоковольтная батарея в BEV, HEV или PHEV могут быть затронуты и повреждены чрезмерно высокими температурами. температура в покрасочных камерах некоторых кузовных цехов может превышать 60°C (140°F). Поэтому во время окрасочных работ температура в покрасочной камере должна быть установлена ​​на уровне 60°C (140°F) или ниже, время выпекания 45 минут или меньше. Температура выше 60° C (140° F) или более длительная выпечка чем через 45 минут потребуется снять HVTB с автомобиля перед до помещения в покрасочную камеру.

УВЕДОМЛЕНИЕ: Если температура отверждения при окраске превышает 60°C (140°F), Кольцо индикатора зарядного порта на автомобилях с подключаемым модулем необходимо снять.

ПРИМЕЧАНИЕ: Показана левая сторона, правая сторона аналогична.

ПРИМЕЧАНИЕ: Заводские сварные швы могут быть заменены контактной точечной сваркой или MIG. штекерные сварные швы. Сварные швы сопротивления нельзя размещать непосредственно поверх оригинала. расположение. Они должны быть размещены рядом с исходным местоположением и равными заводские швы в количестве. Сварные швы MIG должны соответствовать заводским сварным швам как по расположению, так и по количеству.

1. ПРЕДУПРЕЖДЕНИЕ: Перед началом любой сервисной процедуры в этом руководство, см. предупреждения об опасности для здоровья и безопасности в разделе 100-00 Общие сведения. Информация. Несоблюдение этого указания может привести к серьезным личный вред.

   См.: Меры предосторожности для здоровья и безопасности (100-00 Общая информация, описание и работа).
   См.: Меры предосторожности для здоровья и безопасности высоковольтных систем — Обзор (100-00 Общая информация, описание и эксплуатация).

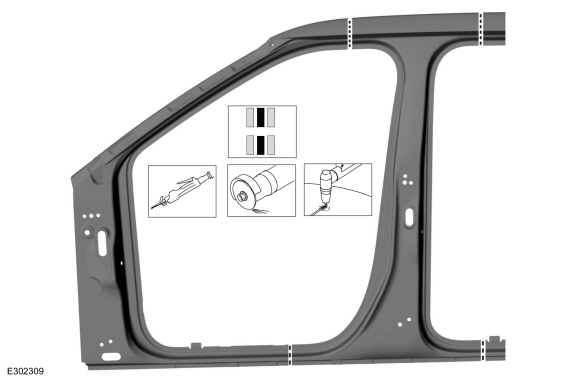

1. Аккуратно обрежьте сменную панель, чтобы она соответствовала месту ремонта.
   Используйте общее оборудование: пневматическая пила
   Используйте общее оборудование: сферический резак
   Используйте общее оборудование: плазменный резак.

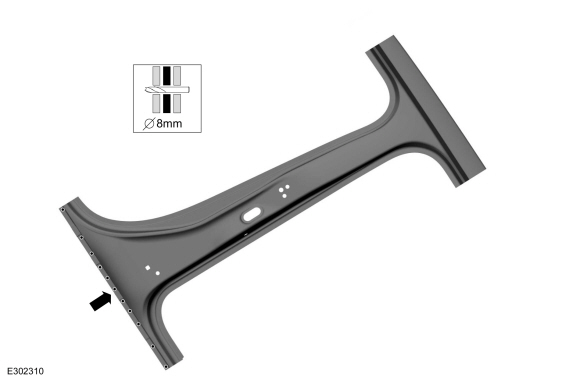

1. Просверлите отверстия для сварки пробкой.
   Используйте общее оборудование: сверло 8 мм.

1. Нанесите клей.
   Материал: Металлический клей / ТА-1, ТА-1-В, 3M™ 08115, LORD Fusor® 108B

1. Установите, правильно расположите и зафиксируйте наружную панель средней стойки.
   Используйте общее оборудование: плоскогубцы с фиксатором

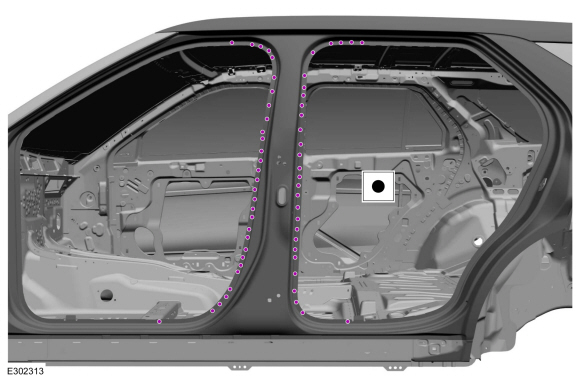

1. Установите сварные швы.
   Используйте основное оборудование: оборудование для контактной точечной сварки.

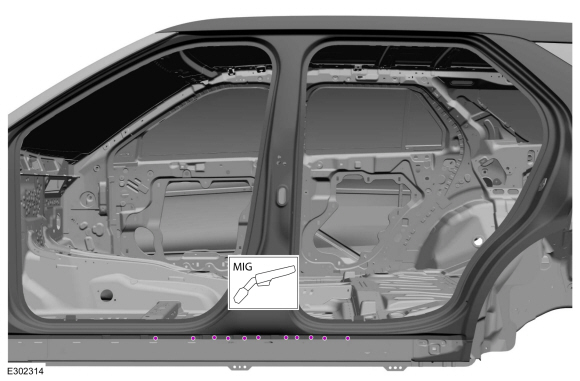

1. Установите сварные швы.
   Используйте общее оборудование: Сварочное оборудование MIG/MAG

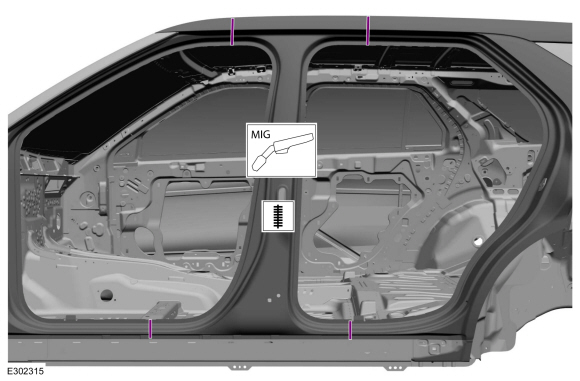

1. Полностью шов сварить стыки секций.
   Используйте общее оборудование: Сварочное оборудование MIG/MAG

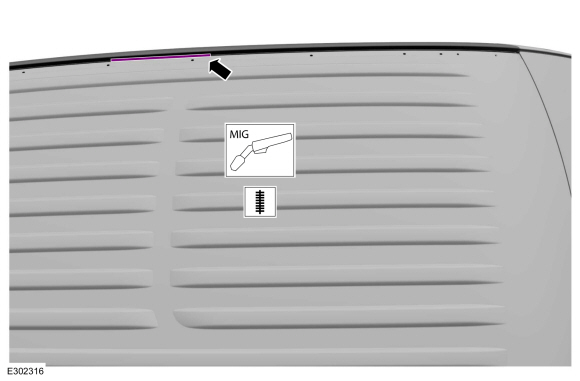

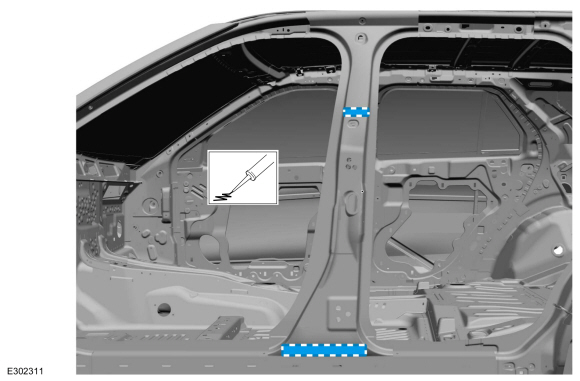

1. Полностью сварить швом стык секций желоба.
   Используйте общее оборудование: Сварочное оборудование MIG/MAG

1. Обработайте металлом все сварные швы по мере необходимости, используя стандартные методы и материалы для отделки металла.

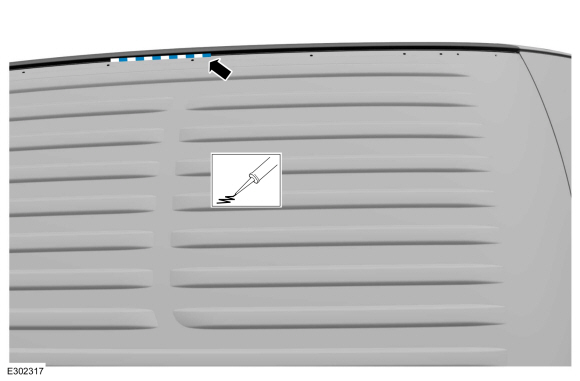

1. Герметизация шва:
   Все швы должны быть загерметизированы до производственного уровня.
   Материал: Герметик для швов / ТА-2-Б, 3M™ 08308, LORD Fusor® 805DTM

1. Повторно закончите ремонт, используя одобренную Ford систему окраски.


1. Восстановить защиту от коррозии.
   См.: Предотвращение коррозии (501-25 Кузовной ремонт — общая информация, общие процедуры).


1. Установите боковую шторку безопасности.
   См.: Боковая шторка безопасности (501-20B Дополнительная система пассивной безопасности, Снятие и установка).


1. Установите передний ремень безопасности и регулятор высоты.
   См.: Натяжитель и натяжитель переднего ремня безопасности (501-20A Системы ремней безопасности, Снятие и установка).
   См.: Регулятор высоты плеча ремня безопасности (501-20A Системы ремней безопасности, Снятие и установка).

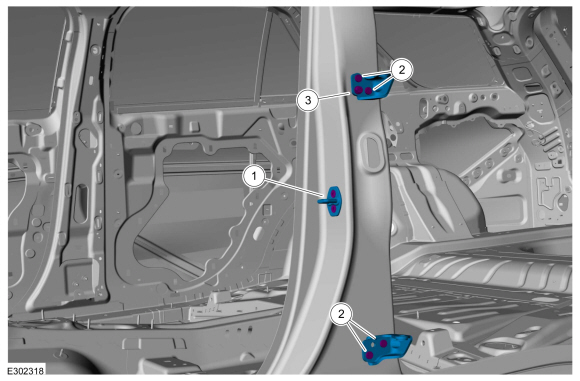

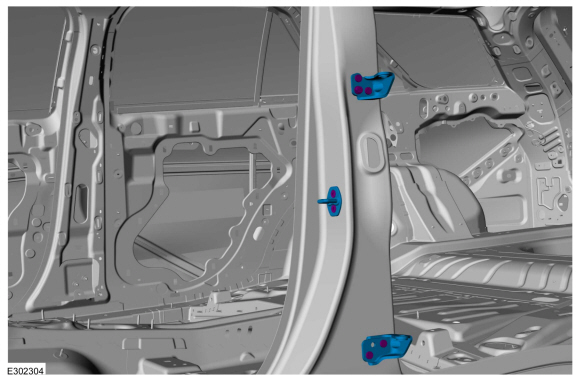

1. Установите фиксатор передней двери и петли задней двери.
   Крутящий момент:
   1: 159 фунтов на дюйм (18 Нм)
   2: 26 фунт-футов (35 Нм)
   3: 89 фунтов на дюйм (10 Нм)

1. Установите молдинг панели коромысел.
   См.: Молдинг панели порога (501-08 Внешняя отделка и украшения, Снятие и установка).


1. Установите уплотнители открывания передней и задней двери.


1. Установите заднюю дверь.
   См.: Задняя дверь (501-03 Замки кузова, снятие и установка).


1. Установите рейлинг на крыше.
   См.: Рейлинги на крыше (501-08 Внешняя отделка и украшения, снятие и установка).


1. Отрегулируйте двери.
   См.: Выравнивание передней двери (501-03 Закрытие кузова, Общие процедуры).
   См.: Выравнивание задней двери (501-03 Закрытие кузова, Общие процедуры).


1. Перезагрузите SRS.
   См.: Дополнительная система пассивной безопасности (SRS) Модернизация (501-20B Дополнительная система пассивной безопасности, Общие процедуры).
