Ford Explorer: Внутренняя отделка и декоративные элементы / Снятие и установка — панель отделки средней стойки

Специальные инструменты) / Общее оборудование

Удаление

ПРИМЕЧАНИЕ: Показан левый (левый), правый (правый) аналогично.

Верхняя и нижняя панели отделки средней стойки

1. Удалите следующие элементы:

   1. Снимите панель отделки передней накладки порога.
      См.: Панель отделки передней накладки порога (501-05 Внутренняя отделка и украшения, Снятие и установка).

   2. Снимите панель отделки задней накладки порога.
      См.: Панель облицовки заднего порога (501-05 Внутренняя отделка и украшения, Снятие и установка).


1. Установите переднее сиденье в крайнее переднее положение.


1. ПРИМЕЧАНИЕ: Сиденья сняты для ясности.

   Освободите фиксаторы и снимите нижнюю крышку панели отделки средней стойки.


1. ПРИМЕЧАНИЕ: Сиденья сняты для ясности.


   Снимите нижнюю панель отделки средней стойки.

   1. Освободите защелки нижней панели отделки средней стойки.
      Используйте общее оборудование: средство для снятия внутренней отделки салона.
   2. Подайте натяжитель переднего ремня безопасности и натяжитель через отверстие в нижней панели отделки средней стойки.


Верхняя панель отделки средней стойки

ПРЕДУПРЕЖДЕНИЕ: Следующая процедура предписывает важные этапы ремонта требуется для правильной работы удерживающей системы во время аварии. Следовать все примечания и шаги тщательно. Несоблюдение пошаговых инструкций может привести к неправильной работе удерживающей системы и увеличивает риск серьезной травмы или смерти в результате аварии.

ПРИМЕЧАНИЕ: Действия по удалению в этой процедуре могут содержать сведения об установке.

1. ПРЕДУПРЕЖДЕНИЕ: Перед началом любой сервисной процедуры в этом руководство, см. предупреждения об опасности для здоровья и безопасности в разделе 100-00 Общие сведения. Информация. Несоблюдение этого указания может привести к серьезным личный вред.

   См.: Меры предосторожности при обращении с пиротехническими устройствами (100-00 Общая информация, описание и эксплуатация).


1. Обесточьте SRS.
   См.: Отключение дополнительной системы пассивной безопасности (SRS) (501-20 Дополнительная система пассивной безопасности) .


1. ПРИМЕЧАНИЕ: На крышке ручки помощи пассажиру есть тросик, который не позволяет полностью снять ее.


   Отложите крышку ручки помощи пассажиру в сторону.

   • Нажмите вверх и освободите нижний язычок.
     Используйте общее оборудование: средство для снятия внутренней отделки салона.
   • Потяните наружу и освободите нижние язычки.
     Используйте общее оборудование: средство для снятия внутренней отделки салона.
   • Потяните наружу и освободите средние язычки.
     Используйте общее оборудование: средство для снятия внутренней отделки салона.
   • Потяните наружу и освободите верхние язычки.
     Используйте общее оборудование: средство для снятия внутренней отделки салона.
   • Поднимите вверх и наружу и освободите верхний язычок.
     Используйте общее оборудование: средство для снятия внутренней отделки салона.

1. Снимите болты вспомогательной ручки для пассажира и ручку помощи пассажиру.
   Крутящий момент: 80 фунтов на дюйм (9 Нм)

1. ПРИМЕЧАНИЕ: Сиденья сняты для ясности.

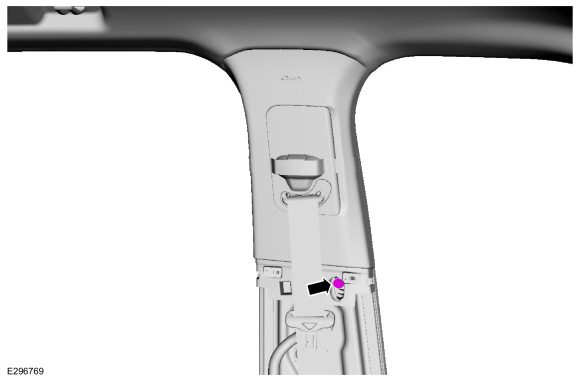

   Отведите натяжитель переднего ремня безопасности и преднатяжитель в сторону.

   1. Отсоедините натяжитель переднего ремня безопасности и электрический разъем преднатяжителя ремня безопасности.

   2. Снимите натяжитель переднего ремня безопасности и анкерную гайку натяжителя ремня безопасности.
      Крутящий момент: 35 фунт-футов (47 Нм)

1. Снимите верхний болт панели обивки средней стойки.
   Крутящий момент: 80 фунтов на дюйм (9 Нм)

1. Освободите нижний зажим верхней панели отделки средней стойки.
   Используйте общее оборудование: средство для снятия внутренней отделки салона.

1.

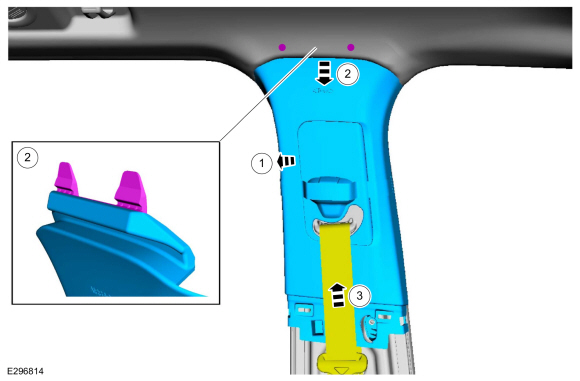

   Снимите верхнюю панель отделки центральной стойки.

   1. Потяните наружу верхнюю панель отделки средней стойки.

   2. Потяните вниз верхнюю панель отделки средней стойки, освободив верхние язычки.

   3. Проденьте натяжитель переднего ремня безопасности и преднатяжитель через отверстие в верхней панели отделки средней стойки.


Монтаж

ПРИМЕЧАНИЕ: Во время установки убедитесь, что лямка ремня безопасности не скручены, а ремни безопасности и пряжки доступны для пассажиров.

1. Для установки выполните процедуру удаления в обратном порядке.


1. Осмотрите и установите переднюю дверь и заднюю дверь кромки уплотнителя так, чтобы они перекрывали верхнюю часть отделки средней стойки панели.


1. Перезагрузите SRS.
   См.: Дополнительная система пассивной безопасности (SRS) Модернизация (501-20 Дополнительная система пассивной безопасности) .


1. Проверьте правильность работы системы ремней безопасности.
   См.: Системы ремней безопасности (501-20A Системы ремней безопасности, диагностика и проверка).
