Ford Explorer: Многофункциональные электронные модули / Снятие и установка — блок управления кузовным оборудованием (BCM)

Удаление

ПРИМЕЧАНИЕ: Действия по удалению в этой процедуре могут содержать сведения об установке.

1. При установке нового BCM подключите зарядное устройство к аккумулятору, чтобы убедиться, что он заряжен, чтобы поддерживать надлежащее напряжение аккумулятора.
   См.: Зарядка аккумулятора (414-01 Аккумулятор, монтаж и кабели, общие процедуры).


1. ПРИМЕЧАНИЕ: Перед заменой BCM (блока управления кузовным оборудованием) убедитесь, что имеются два правильных ключа, так как они потребуются для завершите PMI (установка программируемого модуля) со сканированием FDRS инструмент. Автомобиль не заведется, если нет двух ключей.

   ПРИМЕЧАНИЕ: Если БКМ не ответил на диагностический сканер, исполнительным данным может потребоваться вводиться в рамках ремонта. Этот шаг необходим только в случае замены BCM.

   Используя диагностический сканер, начните процесс PMI для BCM, следуя инструкциям на экране.
   См.: Конфигурация модуля — работа системы и описание компонентов (418-01 Конфигурация модуля, описание и работа).


1. ПРИМЕЧАНИЕ: PAM является неотъемлемой частью BCM. Этот шаг необходим только в случае замены BCM.

   С помощью диагностического сканера начните процесс PMI для PAM, следуя инструкциям на экране.
   См.: Конфигурация модуля — работа системы и описание компонентов (418-01 Конфигурация модуля, описание и работа).


1.

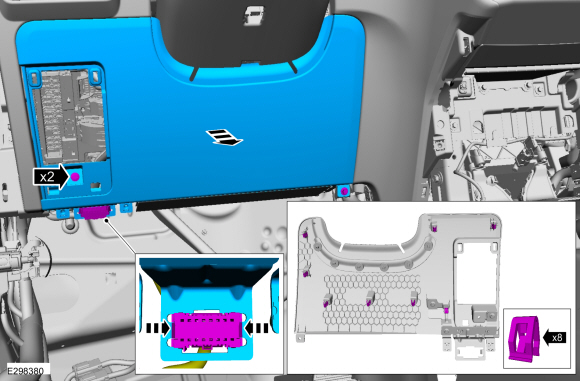

   Освободите канцелярскую кнопку и снимите изоляционную панель со стороны водителя.

   • Снимите болты.

   • Снимите гайку.

   • Отсоедините электрический разъем.

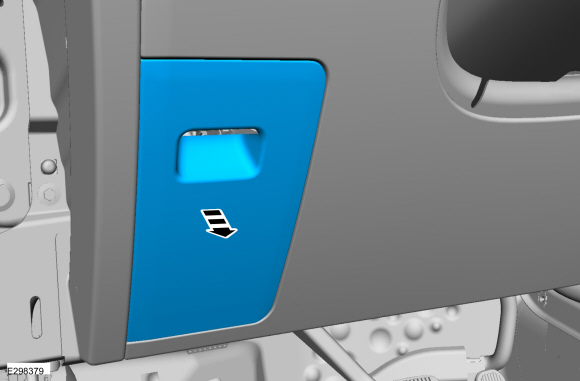

1. Снимите крышку доступа к предохранителю.


1.

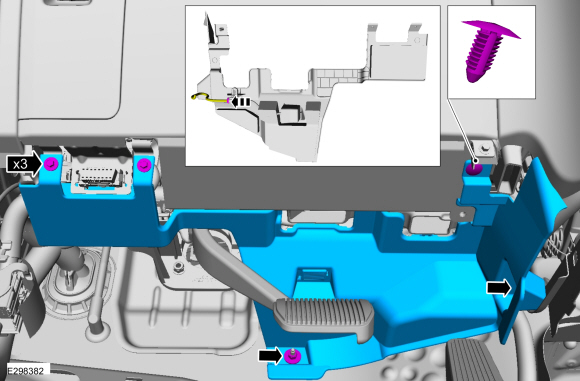

   Выверните болты, освободите фиксаторы и снимите нижнюю панель отделки рулевой колонки.

   • Освободите фиксаторы и отложите в сторону электрический разъем и жгут проводов.

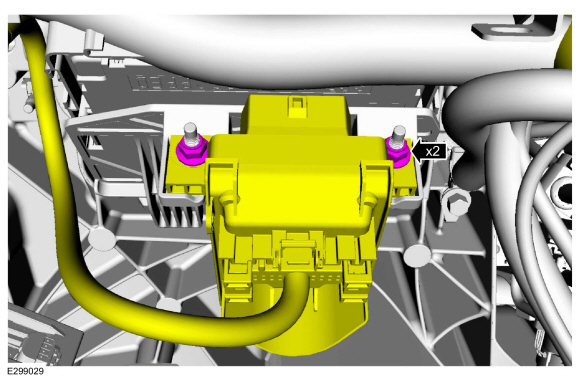

1. ПРИМЕЧАНИЕ: Модуль шлюза крепится к нижней задней стороне BCM.

   Снимите гайки и отложите модуль шлюза в сторону.

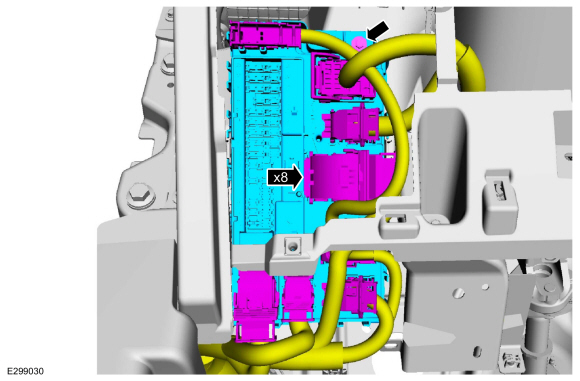

1. Отсоедините электрические разъемы.

   • Снимите винт и BCM.


Монтаж

1. Для установки выполните процедуру удаления в обратном порядке.


ПРИМЕЧАНИЕ: Выполняйте оставшиеся шаги только при установке нового модуля BCM.

1. ПРИМЕЧАНИЕ: PMI (установка программируемого модуля) приложение в сканирующем приборе поможет вам заполнить BCM (модуль управления кузовом) программирование и программирование ключей.

   Запустите PMI на BCM.


1. После того, как ключи будут запрограммированы в соответствии с подсказками на экране и программирование BCM полностью завершено (о чем свидетельствует сообщение о завершении установки модуля или об успешном завершении), выполните инициализацию модуля PATS с помощью приложения PATS для сканирующего устройства FDRS.


1. В соответствии с указаниями сканирующего устройства следуйте инструкциям на экране, чтобы повторно изучить датчики TPMS.
   См.: Калибровка положения датчика системы контроля давления в шинах (TPMS) (204-04B Система контроля давления в шинах (TPMS), Общие процедуры).


1. При наличии видеосистемы помощи при парковке сзади (устанавливается только сзади) с помощью диагностического сканера выполните функцию инициализации нового модуля LIN.


1. С помощью диагностического сканера выполните сброс полученных значений BMS.


1. Настройте программируемые параметры BCM.
   См.: Программирование модуля (418-01 Конфигурация модуля, общие процедуры).


1. Используя диагностический сканирующий прибор, выполните самопроверку BCM (должна включать самопроверку по запросу), а затем повторите самопроверку, чтобы убедиться, что все коды DTC удалены.


1. ПРИМЕЧАНИЕ: Этот шаг относится только к автомобилям без автономного PAM (модуля управления системой помощи при парковке).

   С помощью диагностического сканера завершите процесс PMI для PAM, следуя инструкциям на экране.
   См.: Конфигурация модуля — работа системы и описание компонентов (418-01 Конфигурация модуля, описание и работа).
