Ford Explorer: Передний дисковый тормоз / Снятие и установка - Тормозные колодки

Специальные инструменты) / Общее оборудование

Материалы

Удаление

ПРЕДУПРЕЖДЕНИЕ: Сервисные действия на автомобилях с электронным тормозом усилитель и электронный стояночный тормоз могут вызвать неожиданное торможение. приложение, которое может привести к травмам рук или пальцев. Положите тормозную систему в сервисный режим перед обслуживанием или снятием любого тормозного компоненты. Несоблюдение этого указания может привести к серьезным личный вред.

1. Активируйте сервисный режим тормозов.
   См.: Активация и деактивация режима обслуживания тормозов (206-00 Тормозная система — общая информация, общие процедуры).


1. Снимите колесо и шину.
   См.: Колеса и шины (204-04A Колеса и шины, Снятие и установка).


1. УВЕДОМЛЕНИЕ: Не поддевайте смотровое отверстие суппорта, чтобы втянуть поршни, так как это может повредить поршни и пыльники.

   УВЕДОМЛЕНИЕ: Не допускайте, чтобы тормозной суппорт свисал с тормозного шланга, иначе можно повредить шланг.

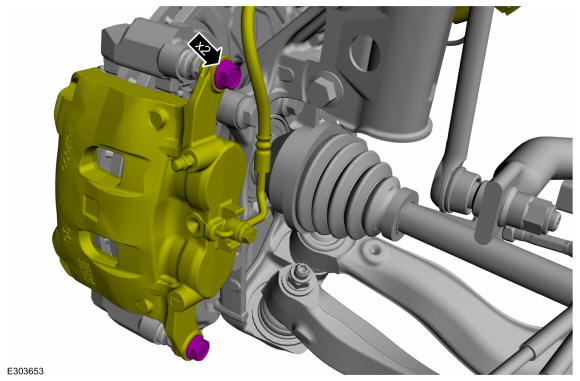

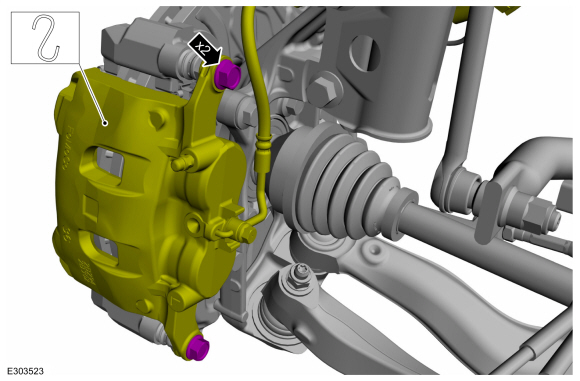

   Выверните болты и отложите тормозной суппорт в сторону.


Автомобили с клеем на изоляторе подвесной тормозной колодки

1. УВЕДОМЛЕНИЕ: Тормозные колодки с клеем на изоляторе только одноразовое использование. Когда тормозные колодки отделены от тормоза суппорта, необходимо установить новые тормозные колодки, чтобы предотвратить шум при торможении и содрогаться.

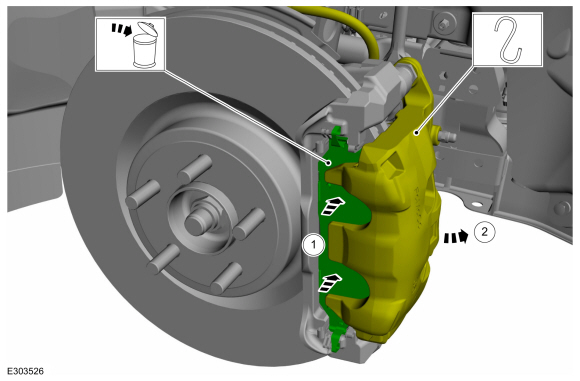

   1. Отделите внешнюю тормозную колодку от тормозного суппорта.

   2. Отведите тормозной суппорт в сторону.


Все автомобили

1. ПРИМЕЧАНИЕ: Для автомобилей, оснащенных клеем на изоляторе внешней тормозной колодки, утилизируйте тормозные колодки.

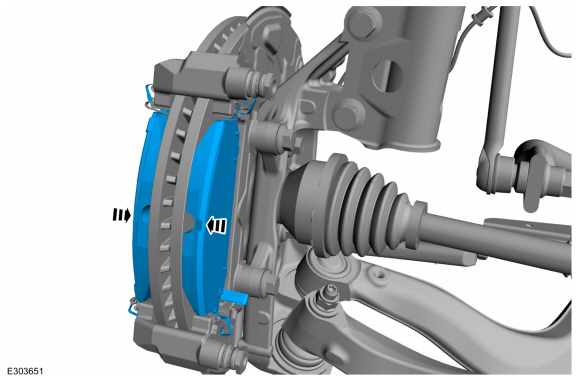

   Снимите тормозные колодки.

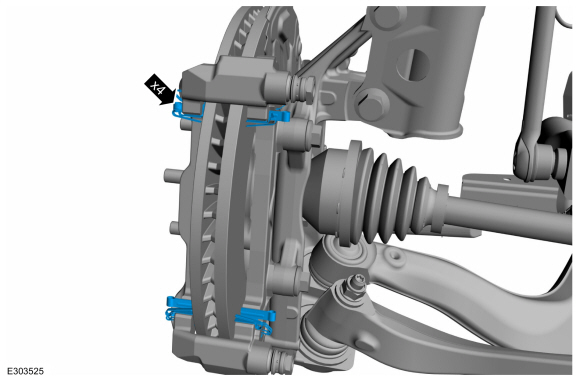

1. Снимите зажимы тормозных колодок. Утилизируйте при установке новых тормозных колодок.


1. УВЕДОМЛЕНИЕ: Защищайте поршни и пыльники суппорта при вдавливание поршня суппорта в отверстия поршня суппорта или повреждение могут возникнуть компоненты.

   При установке новых тормозных колодок.

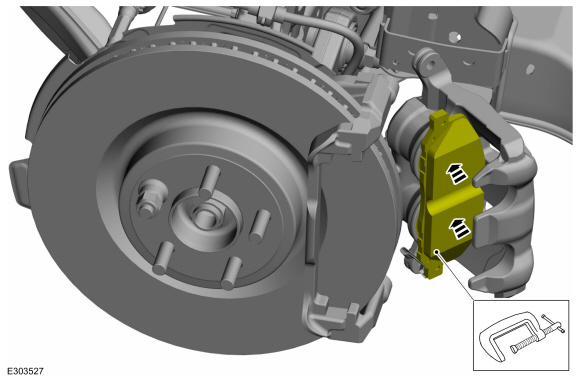

   Используйте С-образный зажим и изношенную тормозную колодку, чтобы вдавить поршни суппорта дискового тормоза в отверстие тормозного суппорта.
   Используйте общее оборудование: C-образный зажим 12 дюймов / 300 мм.

Монтаж

УВЕДОМЛЕНИЕ: Убедитесь, что тормозной шланг не перекручен при установка тормозного суппорта или повреждение гибкого тормозного шланга может происходить.

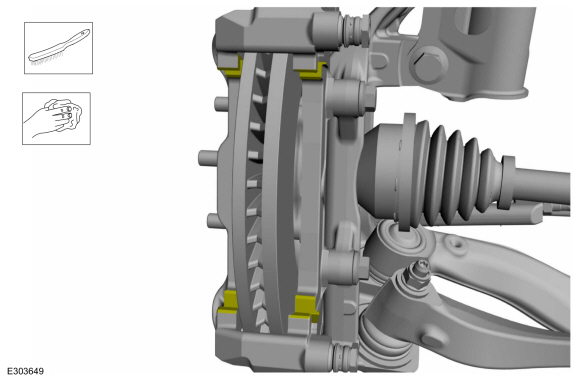

1. Очистите контактные поверхности тормозной колодки и опорной пластины.


Автомобили с клеем на изоляторе подвесной тормозной колодки

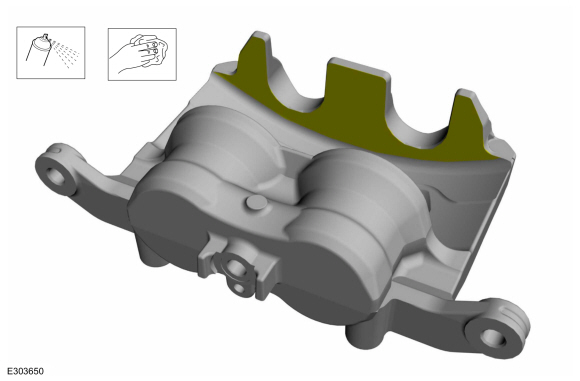

1. Удалите весь оставшийся клей колодок с области пальца тормозного суппорта.
   Материал: Очиститель металлических тормозных деталей Motorcraft®. / ПМ-4-А, ПМ-4-Б

Все автомобили

1. Установите новые зажимы тормозных колодок.

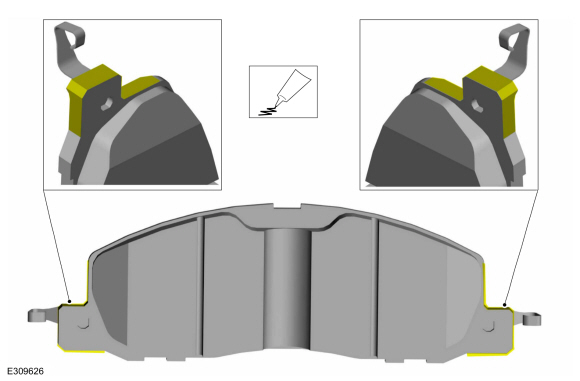

1. ПРИМЕЧАНИЕ: Обязательно нанесите смазку, поставляемую с комплект тормозных колодок к точкам контакта тормозной колодки с опорной пластиной.

   Очистите контактные поверхности тормозной колодки и опорной пластины и нанесите смазку, входящую в комплект тормозных колодок.


1. УВЕДОМЛЕНИЕ: При установке новых тормозных колодок обязательно снимите пленку с наружных тормозных колодок. Как только фольга подложка снята с тормозных колодок не прикасайтесь к клею на поддержка

   УВЕДОМЛЕНИЕ: Тормозные колодки с клеем на изоляторе только одноразовое использование. Когда тормозные колодки отделены от тормоза суппорта, необходимо установить новые тормозные колодки, чтобы предотвратить шум при торможении и содрогаться.

   ПРИМЕЧАНИЕ:

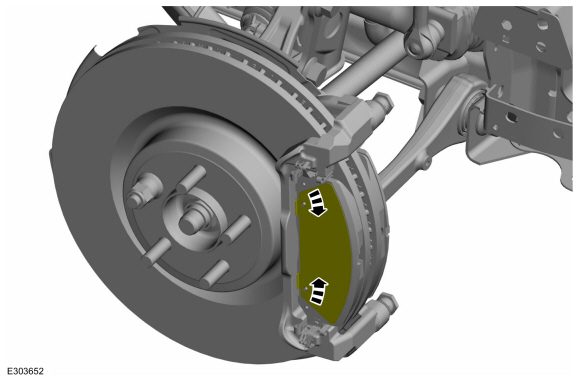

   Установите новые тормозные колодки.


Автомобили с клеем на изоляторе подвесной тормозной колодки

1. УВЕДОМЛЕНИЕ: Тормозные колодки с клеем на изоляторе только одноразовое использование. Когда тормозные колодки отделены от тормоза суппорта, необходимо установить новые тормозные колодки, чтобы предотвратить шум при торможении и содрогаться.

   ПРИМЕЧАНИЕ: После снятия защитного покрытия с тормозной колодки не прикасайтесь к клею на подложке.

   Снимите защитную крышку с узла внешней колодки.


Все автомобили

1. Установите тормозной суппорт и затяните болты направляющих пальцев.
   Крутящий момент:
   М8 :: 20 фунт-футов (27 Нм)
   М10 :: 34 фунт-фута (46 Нм)

1. Деактивировать сервисный режим тормозов.
   См.: Активация и деактивация режима обслуживания тормозов (206-00 Тормозная система — общая информация, общие процедуры).


1. Несколько раз нажмите на педаль тормоза, чтобы убедиться в правильности работы тормозной системы.

1. Установите колесо и шину.
   См.: Колеса и шины (204-04A Колеса и шины, Снятие и установка).
