Ford Explorer: Система климат-контроля — Общая информация / Снятие и установка — Корпус климат-контроля

Специальные инструменты) / Общее оборудование

Удаление

ПРИМЕЧАНИЕ: Действия по удалению в этой процедуре могут содержать сведения об установке.

1. Освободите фиксаторы и снимите панель отделки.


1.

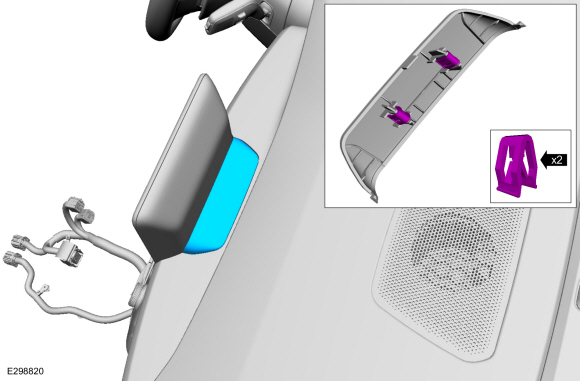

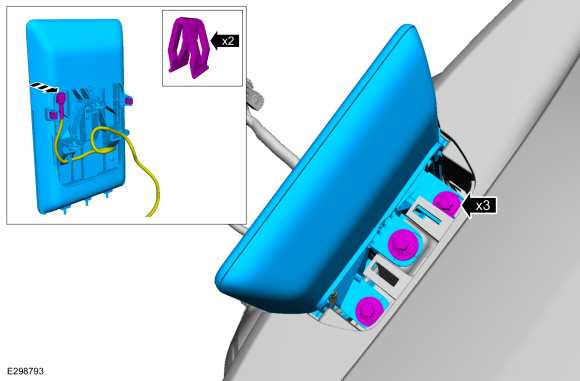

   Выверните болты, освободите зажимы и снимите дисплей.

   • Отсоедините электрический разъем.

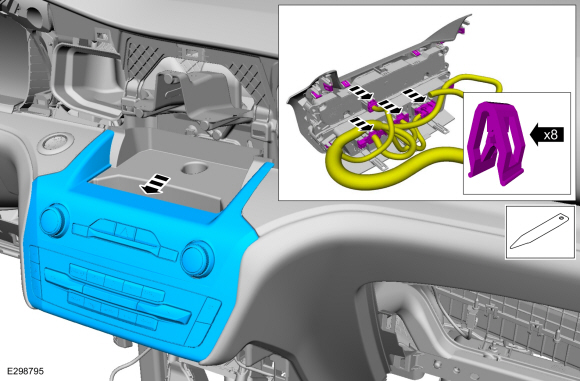

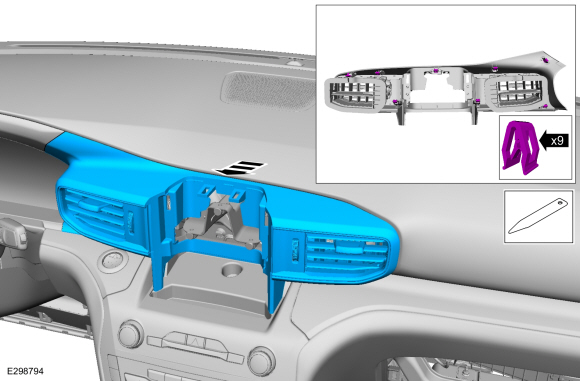

1. Освободите зажимы и снимите панель отделки центрального регистра.
   Используйте общее оборудование: средство для снятия внутренней отделки салона.

1.
   Освободите зажимы и снимите модуль HVAC.

   • Отсоедините электрические разъемы.


1. Снимите приборную панель.
   См.: Приборная панель (501-12 Приборная панель и консоль, Снятие и установка).


1. Снимите болты, гайку и шайбу.
   Крутящий момент: 62 фунта на дюйм (7 Нм)

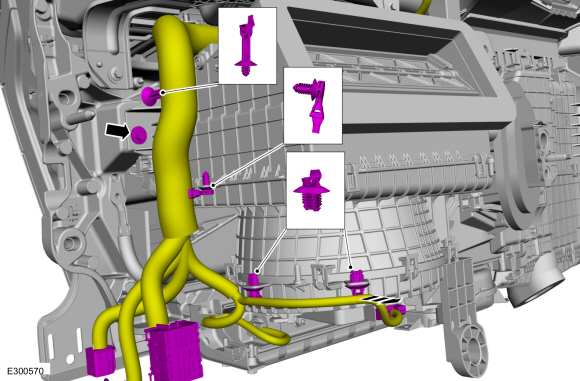

1. Выверните болт, отсоедините фиксаторы жгута проводов и отложите жгут проводов в сторону.
   Крутящий момент: 62 фунта на дюйм (7 Нм)

1. Отсоедините фиксаторы жгута проводов и отложите жгут проводов в сторону.

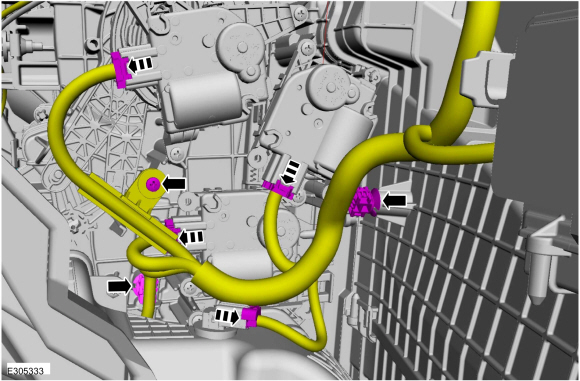

1. Отсоедините электрические разъемы, фиксаторы жгута, выверните винт и отложите жгут в сторону.


1.
   Отсоедините электрический разъем.

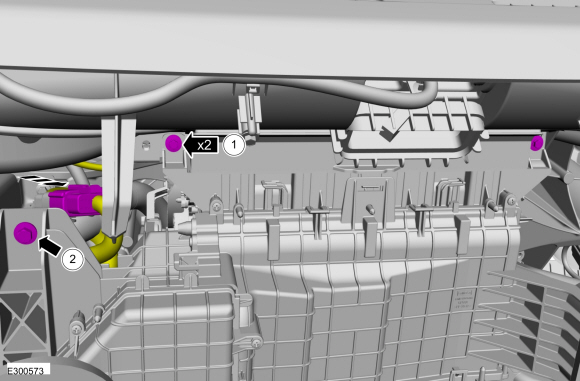

   1. Снимите болты.
      Крутящий момент: 13 фунтов на дюйм (1,5 Нм)
   2. Снимите болт.
      Крутящий момент: 62 фунта на дюйм (7 Нм)

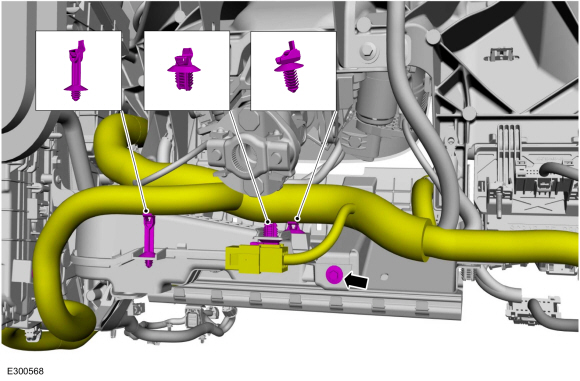

1. Выверните болт, отсоедините фиксаторы жгута проводов и отложите жгут проводов в сторону.
   Крутящий момент: 62 фунта на дюйм (7 Нм)

1. Снимите корпус климат-контроля с поперечной балки автомобиля.


Монтаж

1. Для установки выполните процедуру удаления в обратном порядке.
