Ford Explorer: Система контроля выбросов двигателя — 2,3 л EcoBoost (201 кВт/273 л. с.) / Снятие и установка — Трубка вентиляции картера

Специальные инструменты) / Общее оборудование

Материалы

Удаление

1. Снимите болты и опорную балку подвески.

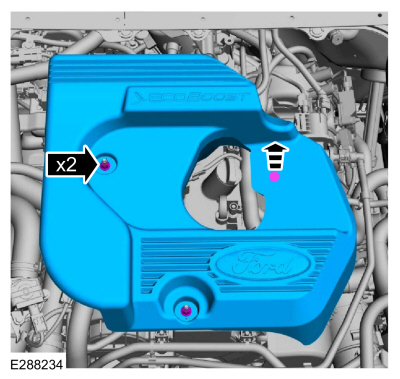

1. УВЕДОМЛЕНИЕ: Не тяните внешний кожух двигателя вперед или сбоку снять. Неспособность нажать прямо вверх на нижней стороне крышка в местах крепления может привести к повреждению крышки или компоненты двигателя.

   • Снимите гайки крышки внешнего вида двигателя.

   • Поместите руку под кожух внешнего вида двигателя в каждой втулки и нажмите прямо вверх, чтобы высвободить каждую втулку из шпильки.

   • После того, как все втулки будут сняты со шпилек, снимите внешний кожух с двигателя.

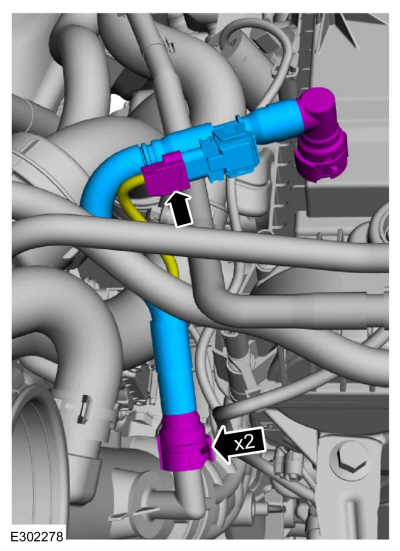

1. ПРИМЕЧАНИЕ: Вентиляционная трубка картера может иметь постоянный или разъем быстрого подключения на одном или обоих концах. Если трубка должна быть удалены по какой-либо причине, постоянный(е) разъем(ы) необходимо разрезать, чтобы удалить трубка. Тогда трубку придется заменить.

   ПРИМЕЧАНИЕ: При замене вентиляционной трубки картера запасная часть может не комплектоваться датчиком давления в картере. Если так, PCM необходимо будет перепрограммировать.

   • Если имеется, отсоедините электрический разъем жгута проводов.

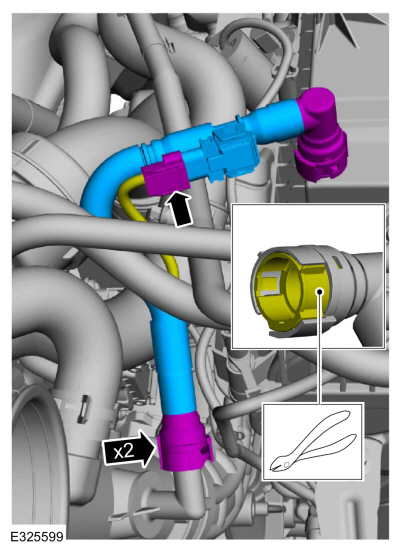

   • При необходимости срежьте язычок замка.
     Используйте общее оборудование: Бокорезы
   • Если какой-либо из разъемов вентиляционной трубки картера был разрезан, снимите и утилизируйте вентиляционную трубку картера.


Монтаж

1. • Установите новую трубку вентиляции картера.

   • Если запасная часть вентиляционной трубки картера поставляется без датчика давления в картере, перепрограммируйте PCM.
     См.: Программирование модуля (418-01 Конфигурация модуля, общие процедуры).

   • Если замена трубки вентиляции картера пришла без датчик давления в картере, обмотайте электрический разъем жгута проводов вернуться к жгуту проводов.

   • Если сменная вентиляционная трубка картера поставляется с датчик давления в картере, подсоедините жгут проводов эл. разъем.

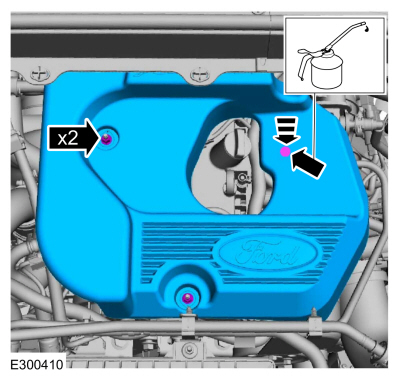

1. 1. ПРИМЕЧАНИЕ: Смазать втулки силиконовой смазкой поможет в установке крышки внешнего вида двигателя, и любой в будущем снятие и установка крышки.

      Смажьте каждую втулку силиконовой смазкой.
      Материал: Motorcraft® Силиконовая смазка для тормозных суппортов и диэлектрический компаунд / XG-3-А (ЭСЭ-M1C171-А)
   2. Поместите внешний кожух двигателя на двигатель, совместив втулку со шпилькой.

   3. Нажмите на крышку внешнего вида двигателя в расположение втулки, чтобы прикрепить втулку к шпильке и установить орехи.
      Крутящий момент: 44 фунта на дюйм (5 Нм)

1. Установите опорную балку подвески и болты.
   Крутящий момент: 22 фунт-фута (30 Нм)
