Ford Explorer: Передняя подвеска — задний привод / Снятие и установка — передний нижний рычаг

Специальные инструменты) / Общее оборудование

	204-592 Сепаратор, шаровой шарнир нижнего рычага ТКИТ-2006C-FFMFLM ТКИТ-2006С-ЛМ ТКИТ-2006C-РЯД
Подставки для транспортных средств/осей

Удаление

УВЕДОМЛЕНИЕ: Крепления подвески являются важными деталями, влияющими на работоспособность жизненно важных узлов и систем. Выход из строя этих креплений может привести к значительным расходам на обслуживание. Используйте одинаковые или эквивалентные детали, если замена необходима. Не используйте запасную часть меньшего качество или альтернативный дизайн. Затяните крепления, как указано.

1. Измерьте расстояние от центра ступицы до кромка крыла с автомобилем в горизонтальном, статичном положении на земле (высота бордюра).


1. Снимите колесо и шину.
   См.: Колеса и шины (204-04A Колеса и шины, Снятие и установка).

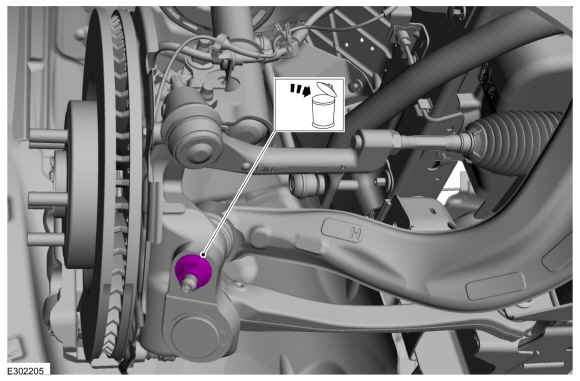

1. УВЕДОМЛЕНИЕ: Не используйте электроинструменты для снятия или установки гайка наружной части нижнего рычага. Повреждение шарового шарнира или уплотнения шарового шарнира может происходить.

   ПРИМЕЧАНИЕ: Используйте функцию удержания TORX PLUS®, чтобы предотвратить шаровая шпилька от проворачивания при снятии или установке нижнего рычага наружная гайка. Torx® и TORX PLUS® являются рег. тм Acument Intellectual Недвижимость, ООО.

   Снимите и выбросьте наружную гайку переднего нижнего рычага.


1. УВЕДОМЛЕНИЕ: Не используйте молоток, рычажное устройство или сепаратор. вилка для отделения шарового шарнира от поворотного кулака. Повреждение может возникнуть шаровой шарнир или уплотнение шарового шарнира.

   УВЕДОМЛЕНИЕ: Будьте осторожны при освобождении нижнего рычага и колеса сустав в положение покоя. Повреждение шарового шарнира или шара возможно уплотнение стыка.

   Отделяем передний нижний рычаг от поворотного кулака.
   Используйте специальный сервисный инструмент: 204-592 Сепаратор шарового шарнира нижнего рычага.

1. Снимите и выбросьте болт крепления переднего нижнего рычага к раме и снимите передний нижний рычаг.


Монтаж

УВЕДОМЛЕНИЕ: Затяните крепления подвески под весом автомобиль на колеса и шины или используйте подходящий домкрат, чтобы поднять подвеска до высоты бордюра или повреждение втулок.

1. ПРИМЕЧАНИЕ: Убедитесь, что поверхность поворотного кулака колеса чистая и на ней нет посторонних материалов.

   Перед установкой нового переднего нижнего рычага осмотрите сустав, чтобы убедиться, что он чистый и не содержит посторонних материалов.


1. ПРИМЕЧАНИЕ: На этом этапе затягивайте гайки и болты только вручную.

   Расположите передний нижний рычаг и установите новый болт крепления переднего нижнего рычага к раме.


1. УВЕДОМЛЕНИЕ: Не используйте электроинструменты для снятия или установки гайка наружной части нижнего рычага. Повреждение шарового шарнира или уплотнения шарового шарнира может происходить.

   ПРИМЕЧАНИЕ: Используйте функцию удержания TORX PLUS®, чтобы предотвратить шаровая шпилька от проворачивания при снятии или установке нижнего рычага наружная гайка. Torx® и TORX PLUS® являются рег. тм Acument Intellectual Недвижимость, ООО.

   1. Прикрепите передний нижний рычаг к поворотному кулаку.

   2. Установите новую наружную гайку переднего нижнего рычага.
      Крутящий момент: 76 фунт-футов (103 Нм)

1. Используйте подходящий домкрат, чтобы поднять подвеску до расстояние между центром ступицы и краем крыла составляет равна измерению, снятому при снятии (высота бордюра).
   Используйте общее оборудование: подставки для транспортных средств/осей.

1. УВЕДОМЛЕНИЕ: Затяните крепления подвески с весом автомобиль на колесах и шинах или используйте подходящий домкрат, чтобы поднять подвеска до высоты бордюра или повреждение втулок.

   ПРИМЕЧАНИЕ: Затягивайте гайки и болты только тогда, когда подвеска находится в нормальном положении для движения.

   Затяните болт и гайку крепления переднего нижнего рычага к раме.
   Крутящий момент: 221 фунт-фут (300 Нм)

1. Установите колесо и шину.
   См.: Колеса и шины (204-04A Колеса и шины, Снятие и установка).


1. Проверьте и при необходимости отрегулируйте переднее схождение.
   См.: Регулировка переднего схождения (204-00 Система подвески — общая информация, общие процедуры).
