Ford Explorer: Системы ремней безопасности / Снятие и установка — натяжитель и натяжитель переднего ремня безопасности

Удаление

ПРЕДУПРЕЖДЕНИЕ: Следующая процедура предписывает важные этапы ремонта требуется для правильной работы удерживающей системы во время аварии. Следовать все примечания и шаги тщательно. Несоблюдение пошаговых инструкций может привести к неправильной работе удерживающей системы и увеличивает риск серьезной травмы или смерти в результате аварии.

ПРИМЕЧАНИЕ: Действия по удалению в этой процедуре могут содержать сведения об установке.

ПРИМЕЧАНИЕ: Показана сторона водителя, если не указано иное.

1. ПРЕДУПРЕЖДЕНИЕ: Перед началом любой сервисной процедуры в этом руководство, см. предупреждения об опасности для здоровья и безопасности в разделе 100-00 Общие сведения. Информация. Несоблюдение этого указания может привести к серьезным личный вред.

   См.: Меры предосторожности при обращении с пиротехническими устройствами (100-00 Общая информация, описание и эксплуатация).


1. Снимите верхнюю панель отделки центральной стойки.
   См.: Панель обивки средней стойки (501-05 Внутренняя отделка и украшения, Снятие и установка).

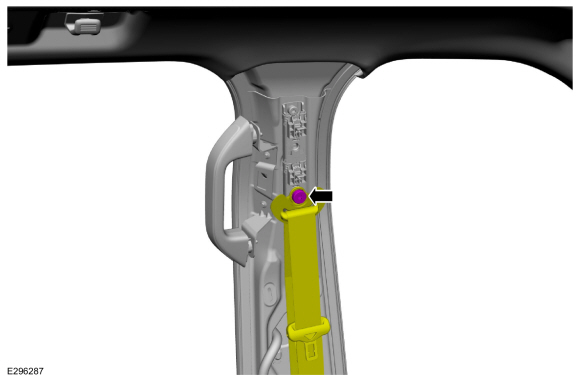

1. Выверните болт и отведите в сторону втягивающее устройство переднего ремня безопасности и D-образное кольцо преднатяжителя.

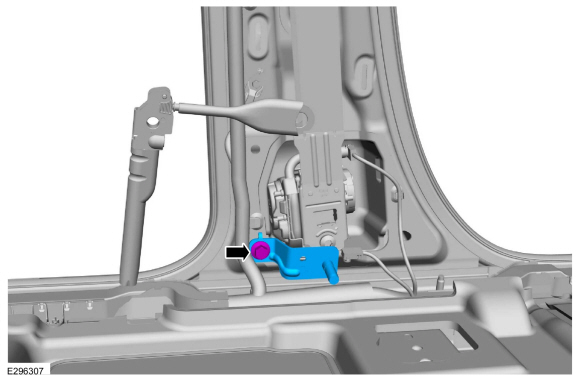

1. Снимите болт и анкер переднего ремня безопасности и скобу преднатяжителя.
   Крутящий момент: 35 фунт-футов (47 Нм)

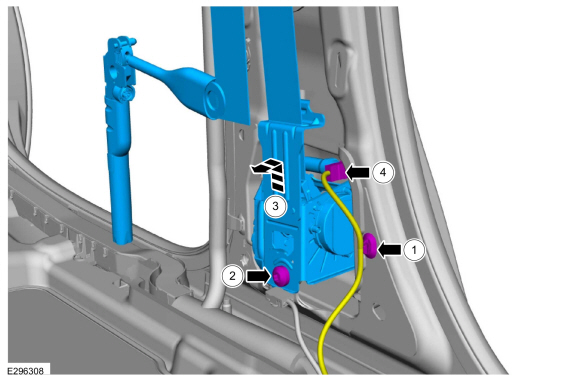

Втягивающее устройство и преднатяжитель ремня безопасности водителя

1.
   Снимите натяжитель переднего ремня безопасности и преднатяжитель.

   1. Отсоедините фиксатор жгута проводов.

   2. Снимите болт.
      Крутящий момент: 30 фунт-футов (40 Нм)
   3. Расположите ретрактор вверх и наружу.

   4. Отсоедините электрический разъем.

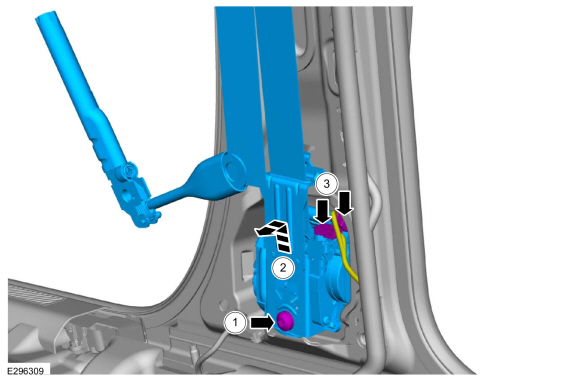

Втягивающее устройство и преднатяжитель ремня безопасности переднего пассажира

1.
   Снимите натяжитель переднего ремня безопасности и преднатяжитель.

   1. Снимите болт.
      Крутящий момент: 30 фунт-футов (40 Нм)
   2. Расположите ретрактор вверх и наружу.

   3. Отсоедините электрические разъемы.


Монтаж

ПРИМЕЧАНИЕ: Во время установки убедитесь, что лямка ремня безопасности не скручены, а ремни безопасности и пряжки доступны для пассажиров.

1. Для установки выполните процедуру удаления в обратном порядке.


1. Проверьте правильность работы системы ремней безопасности.
   См.: Системы ремней безопасности (501-20A Системы ремней безопасности, диагностика и проверка).
