Ford Explorer: Ремонт листового металла передней части / Снятие и установка — передний лонжерон

Специальные инструменты) / Общее оборудование

Материалы

Удаление

ПРЕДУПРЕЖДЕНИЕ: Электромобили, поврежденные в результате аварии, могли быть скомпрометированы системы безопасности высокого напряжения и представляют потенциально высокое напряжение опасность поражения электрическим током. Соблюдайте осторожность и носите соответствующие личные Средства индивидуальной защиты (СИЗ), в том числе средства защиты от высокого напряжения. перчатки и сапоги. Снимите все металлические украшения, включая часы и кольца. Изолируйте систему высокого напряжения в соответствии с указаниями Ford Emergency Response. Руководство для автомобиля. Несоблюдение этих инструкций может привести к серьезной травме или смерти.

УВЕДОМЛЕНИЕ: Аккумуляторный электромобиль (BEV), гибридный электромобиль (HEV) и подключаемый гибридный электромобиль (PHEV) содержат высоковольтную батарея. Перед резкой или сваркой вблизи высоковольтной батареи необходимо быть удалены во избежание повреждений.

ПРИМЕЧАНИЕ: Вместо саморезов можно использовать глухие или сплошные заклепки. прокалывающая заклепка (SPR) в оригинальном месте самопроникающей заклепки (SPR) после увеличения отверстия до 6,5 мм.

ПРИМЕЧАНИЕ: Показана левая (левая) сторона, правая (правая) сторона аналогична.

1. ПРЕДУПРЕЖДЕНИЕ: Перед началом любой сервисной процедуры в этом руководство, см. предупреждения об опасности для здоровья и безопасности в разделе 100-00 Общие сведения. Информация. Несоблюдение этого указания может привести к серьезным личный вред.

   См.: Меры предосторожности для здоровья и безопасности (100-00 Общая информация, описание и работа).
   См.: Меры предосторожности для здоровья и безопасности высоковольтных систем — Обзор (100-00 Общая информация, описание и эксплуатация).


1. Снимите крыло и передний брызговик.
   См.: Брызговик Fender (501-02 Передние панели кузова, снятие и установка).
   См.: Крыло (501-02 Передние панели кузова, снятие и установка).


1. Снимите передний бампер.
   См.: Передний бампер (501-19 Бамперы, Снятие и установка).


1. Снимите панель отверстия решетки.
   См.: Панель отверстия решетки радиатора (501-02 Передние панели кузова, снятие и установка).


1. Снимите модуль охлаждения.
   См.: Модуль охлаждения (303-03A Охлаждение двигателя — 2,3 л EcoBoost (201 кВт/273 л. с.), Снятие и установка).
   См.: Модуль охлаждения (303-03B Охлаждение двигателя — 3,0 л EcoBoost, Снятие и установка).
   См.: Модуль охлаждения (303-03C Охлаждение двигателя — 3,3 л Duratec-V6, Снятие и установка).
   См.: Модуль охлаждения (303-03D Охлаждение двигателя — 3,3 л Duratec-V6 — Hybrid (BP), Снятие и установка).


1. Снимите двигатель.
   См.: Двигатель (двигатель 303-01) .
   См.: Двигатель (Двигатель 303-01B — 3,0 л EcoBoost, Установка).
   См.: Двигатель (Двигатель 303-01C — 3,3 л Duratec-V6, Установка).
   См.: Двигатель (Двигатель 303-01D — 3,3 л Duratec-V6 — гибридный (BP), Установка).
   См.: Блок гибридного привода (электродвигатель 303-01E, снятие и установка).


1. Отложите в сторону все шланги и жгуты проводов.

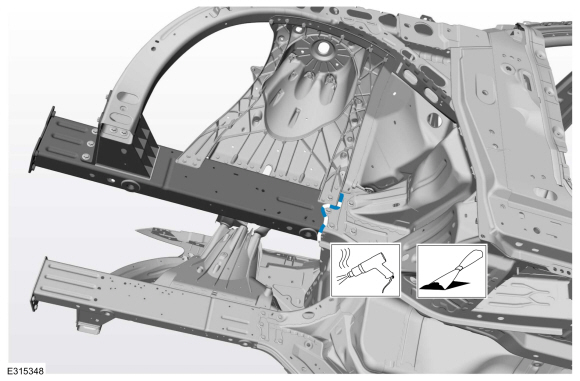

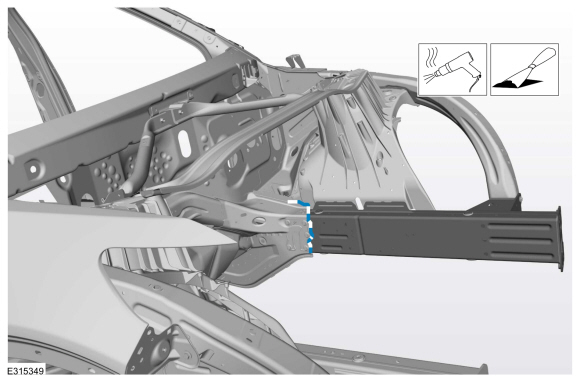

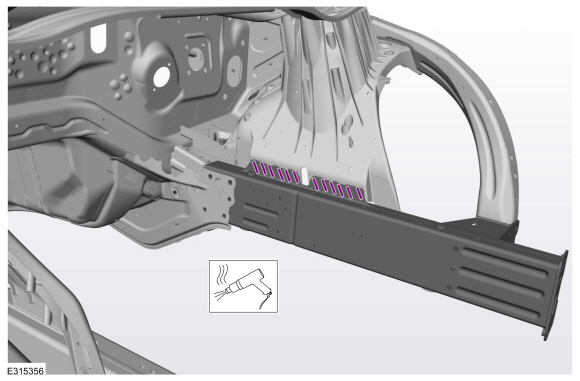

1. Удалите герметик для швов.
   Используйте общее оборудование: фен.
   Используйте общее оборудование: скребок для прямых кромок

1. Удалите герметик для швов.
   Используйте общее оборудование: фен.
   Используйте общее оборудование: скребок для прямых кромок

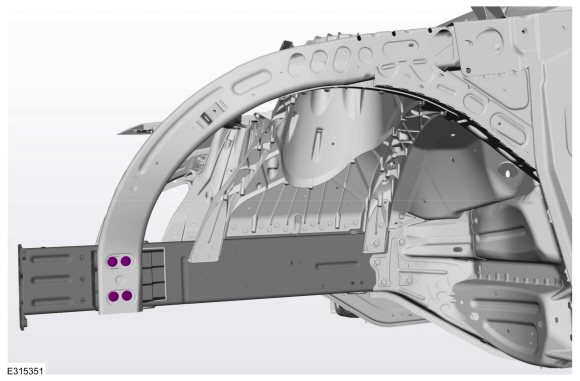

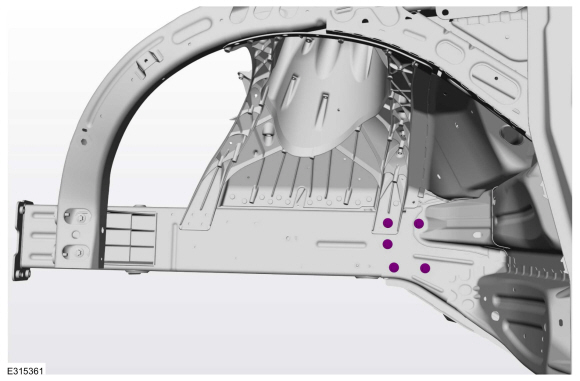

1. Снимите болты.
   Используйте общее оборудование: торцевая головка Torx.

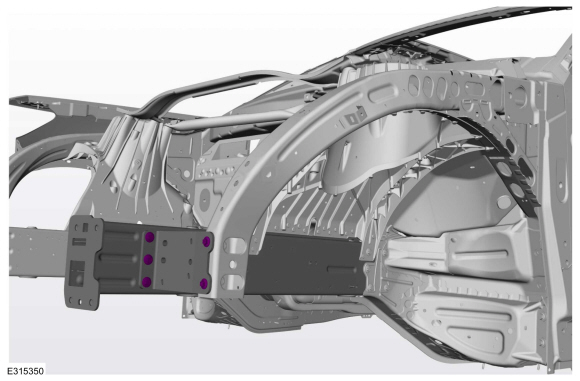

1. Снимите болты.
   Используйте общее оборудование: торцевая головка Torx.

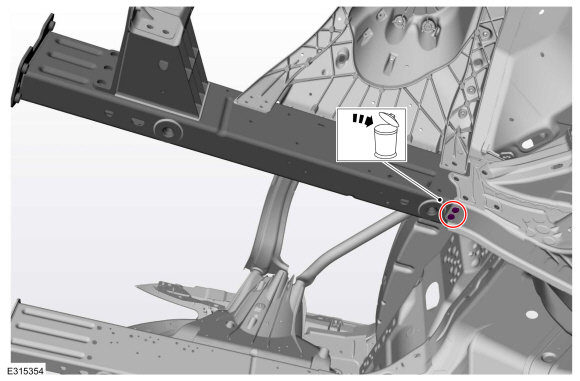

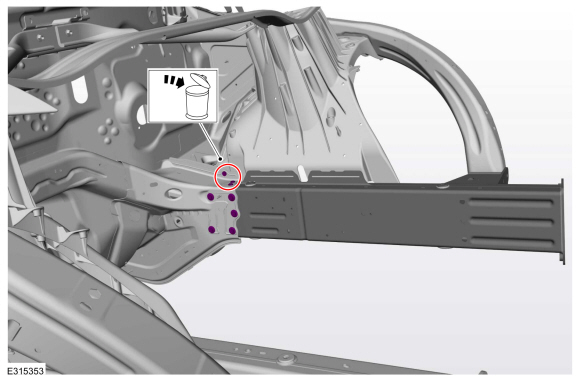

1. Снимите болты, снимите и выбросьте FDS.
   Используйте общее оборудование: торцевая головка Torx.

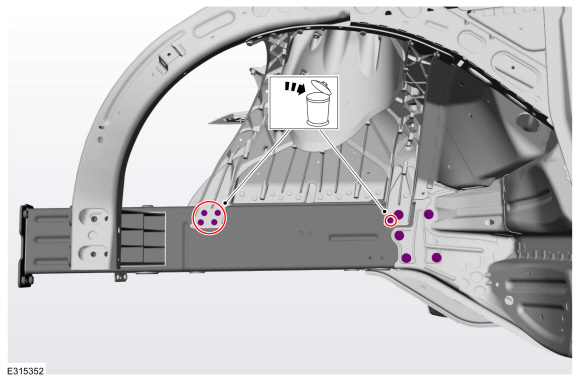

1. Снимите болты, снимите и выбросьте FDS.
   Используйте общее оборудование: торцевая головка Torx.

1. Снимите и выбросьте FDS.

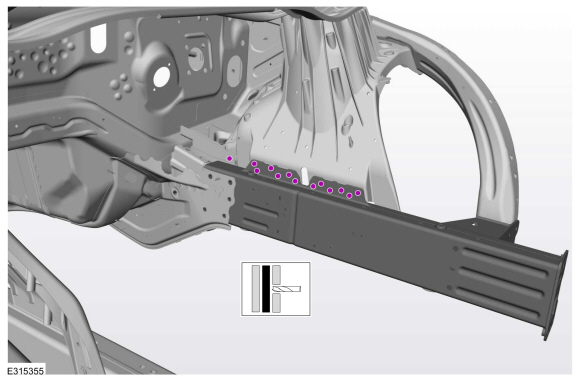

1. Снимите крепления SPR.
   Используйте основное оборудование: Средство для удаления/установки самопробивных заклепок (SPR)
   Используйте общее оборудование: ленточная шлифовальная машина

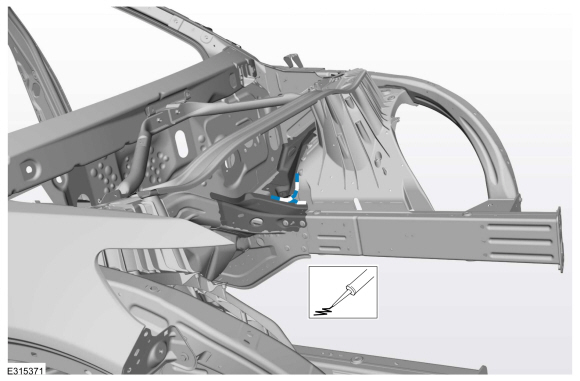

1. Разорвите клеевое соединение.
   Используйте общее оборудование: фен.

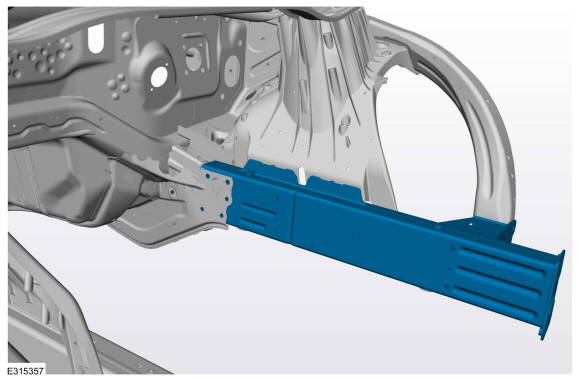

1. Снимите передний лонжерон.


Монтаж

ПРЕДУПРЕЖДЕНИЕ: Электромобили, поврежденные в результате аварии, могли быть скомпрометированы системы безопасности высокого напряжения и представляют потенциально высокое напряжение опасность поражения электрическим током. Соблюдайте осторожность и носите соответствующие личные Средства индивидуальной защиты (СИЗ), в том числе средства защиты от высокого напряжения. перчатки и сапоги. Снимите все металлические украшения, включая часы и кольца. Изолируйте систему высокого напряжения в соответствии с указаниями Ford Emergency Response. Руководство для автомобиля. Несоблюдение этих инструкций может привести к серьезной травме или смерти.

УВЕДОМЛЕНИЕ: Аккумуляторный электромобиль (BEV), гибридный электромобиль (HEV) и подключаемый гибридный электромобиль (PHEV) содержат высоковольтную батарея. Перед резкой или сваркой вблизи высоковольтной батареи необходимо быть удалены во избежание повреждений.

УВЕДОМЛЕНИЕ: Высоковольтная батарея в аккумуляторном электромобиле (BEV), гибридный электромобиль (HEV) или гибридный электромобиль с подключаемым модулем (PHEV) могут быть затронуты и повреждены чрезмерно высокими температурами. температура в покрасочных камерах некоторых кузовных цехов может превышать 60°C (140°F). Поэтому во время окрасочных работ температура в покрасочной камере должна быть установлена ​​на уровне 60°C (140°F) или ниже, время выпекания 45 минут или меньше. Температура выше 60° C (140° F) или более длительная выпечка более чем на 45 минут потребуется извлечь высоковольтную батарею из автомобиль перед помещением в покрасочную камеру.

УВЕДОМЛЕНИЕ: Если температура отверждения при окраске превышает 60°C (140°F), Кольцо индикатора зарядного порта на автомобилях с подключаемым модулем необходимо снять.

ПРИМЕЧАНИЕ: Вместо самопроникающих заклепок можно использовать глухие или сплошные заклепки. заклепки (SPR) в оригинальном заклепочном креплении (SPR) расположение после увеличения отверстия до 6,5 мм.

ПРИМЕЧАНИЕ: Показана левая (левая) сторона, правая (правая) сторона аналогична.

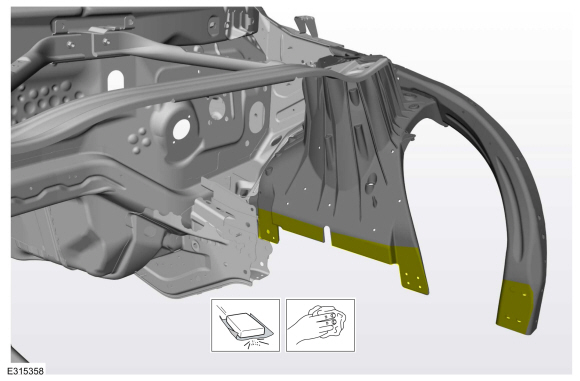

1. Отшлифуйте, чтобы удалить старый клей, герметик и очистите.

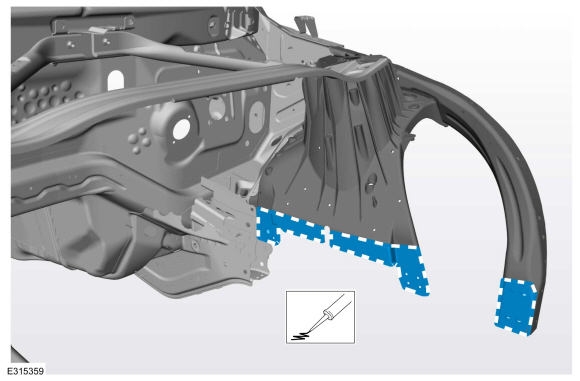

1. Нанесите клей.
   Материал: Металлический клей / ТА-1, ТА-1-В, 3M™ 08115, LORD Fusor® 108B

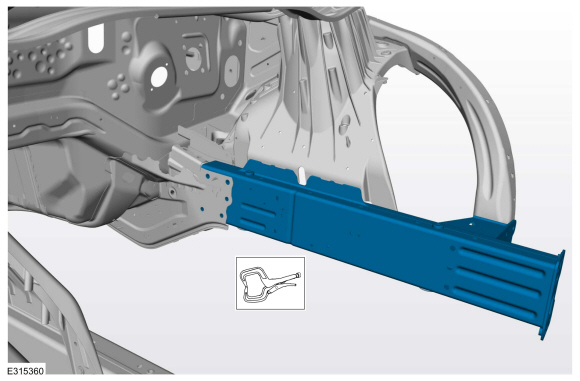

1. Установите, правильно расположите и зафиксируйте передний лонжерон.
   Используйте общее оборудование: плоскогубцы с фиксатором

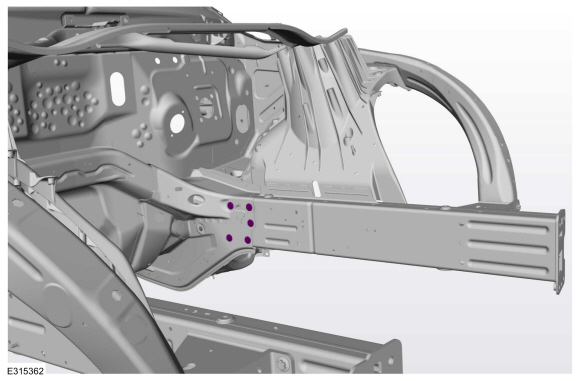

1. Свободно установите болты.


1. Свободно установите болты.


1. Свободно установите болты.


1. Свободно установите болты.


1. Затяните болты.
   Крутящий момент: 35 фунт-футов (47 Нм)

1. Затяните болты.
   Крутящий момент: 35 фунт-футов (47 Нм)

1. Затяните болты.
   Крутящий момент: 35 фунт-футов (47 Нм)

1. Затяните болты.
   Крутящий момент: 35 фунт-футов (47 Нм)

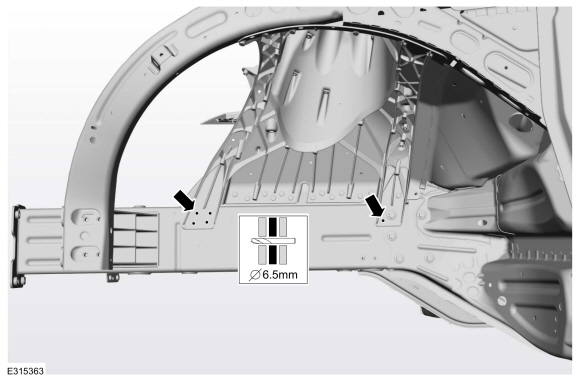

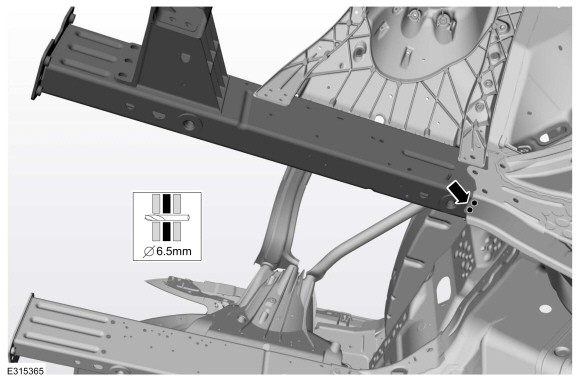

1. Сверло для глухих заклепок.
   Используйте общее оборудование: сверло 6,5 мм.

1. Сверло для глухих заклепок.
   Используйте общее оборудование: сверло 6,5 мм.

1. Сверло для глухих заклепок.
   Используйте общее оборудование: сверло 6,5 мм.

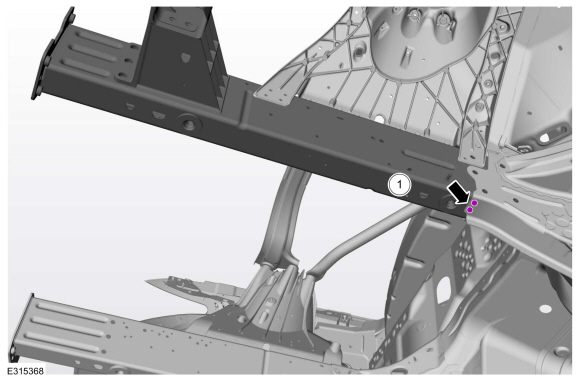

1. Установите крепления.


   Элемент	Номер СПР	Код СПР	Henrob®, Car-O-Liner®, CMO®, Chief®, Spanesi®, Wielander и Schill® Mandrel	Оправка Pro-Spot®	Количество	Глухая заклепка	сплошная заклепка
   1	-	-	-	-	5	W708777-S900C	-

   Используйте общее снаряжение: заклепочный пистолет.

1. Установите крепления.


   Элемент	Номер СПР	Код СПР	Henrob®, Car-O-Liner®, CMO®, Chief®, Spanesi®, Wielander и Schill® Mandrel	Оправка Pro-Spot®	Количество	Глухая заклепка	сплошная заклепка
   1	-	-	-	-	5	W702512-S900C	-

   Используйте общее снаряжение: заклепочный пистолет.

1. Установите крепления.


   Элемент	Номер СПР	Код СПР	Henrob®, Car-O-Liner®, CMO®, Chief®, Spanesi®, Wielander и Schill® Mandrel	Оправка Pro-Spot®	Количество	Глухая заклепка	сплошная заклепка
   1	-	-	-	-	5	W702512-S900C	-

   Используйте общее снаряжение: заклепочный пистолет.

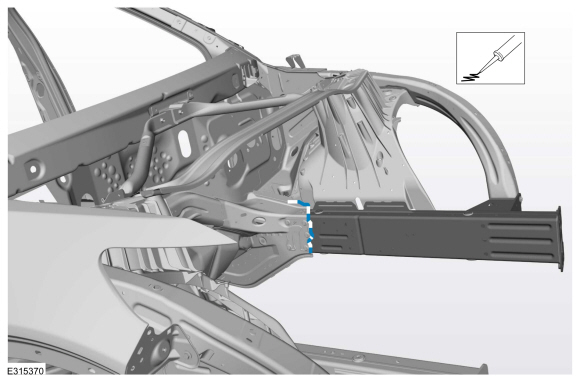

1. Герметизация шва:
   Все швы должны быть загерметизированы до производственного уровня.
   Материал: Герметик для швов / ТА-2-Б, 3M™ 08308, LORD Fusor® 805DTM

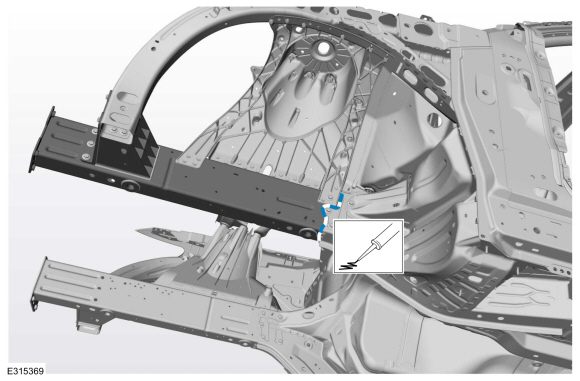

1. Герметизация шва:
   Все швы должны быть загерметизированы до производственного уровня.
   Материал: Герметик для швов / ТА-2-Б, 3M™ 08308, LORD Fusor® 805DTM

1. Нанесите пенный герметик NVH.
   Материал: Ремонт гибкой пены / 3M™ 08463, LORD Fusor® 121

1. Окрасьте весь ремонт, используя одобренную Ford систему окраски.


1. Установите двигатель.
   См.: Двигатель (двигатель 303-01) .
   См.: Двигатель (Двигатель 303-01B — 3,0 л EcoBoost, Установка).
   См.: Двигатель (Двигатель 303-01C — 3,3 л Duratec-V6, Установка).
   См.: Двигатель (Двигатель 303-01D — 3,3 л Duratec-V6 — гибридный (BP), Установка).
   См.: Блок гибридного привода (электродвигатель 303-01E, снятие и установка).


1. Переместите все шланги и жгуты проводов в исходное положение.


1. Установите модуль охлаждения.
   См.: Модуль охлаждения (303-03A Охлаждение двигателя — 2,3 л EcoBoost (201 кВт/273 л. с.), Снятие и установка).
   См.: Модуль охлаждения (303-03B Охлаждение двигателя — 3,0 л EcoBoost, Снятие и установка).
   См.: Модуль охлаждения (303-03C Охлаждение двигателя — 3,3 л Duratec-V6, Снятие и установка).
   См.: Модуль охлаждения (303-03D Охлаждение двигателя — 3,3 л Duratec-V6 — Hybrid (BP), Снятие и установка).


1. Установите крыло и передний брызговик.
   См.: Крыло (501-02 Передние панели кузова, снятие и установка).
   См.: Брызговик Fender (501-02 Передние панели кузова, снятие и установка).


1. Установите передний бампер.
   См.: Передний бампер (501-19 Бамперы, Снятие и установка).
   См.: Крышка переднего бампера (501-19 Бамперы, снятие и установка).


1. Установите панель открытия решетки.
   См.: Панель отверстия решетки радиатора (501-02 Передние панели кузова, снятие и установка).


1. Восстановить защиту от коррозии.
   См.: Предотвращение коррозии (501-25 Кузовной ремонт — общая информация, общие процедуры).
