Ford Explorer: Ремонт листового металла передней части кузова / Снятие и установка — Секция переднего лонжерона

Специальные инструменты) / Общее оборудование

Сверло 6,5 мм

Сферический резак

Измельчитель

Слепой заклепочный пистолет

Головка Torx

Воздушная пила

Сварочное оборудование MIG/MAG

Плоскогубцы

Материалы

Имя	Спецификация
Клей для склеивания металлов ТА-1, ТА-1-Б, 3М™ 08115, LORD Fusor® 108B	-
Герметик для швов ТА-2-Б, 3M™ 08308, LORD Fusor® 805DTM	-

Удаление

ПРЕДУПРЕЖДЕНИЕ: Электромобили, поврежденные в результате аварии, могли быть скомпрометированы системы безопасности высокого напряжения и представляют потенциально высокое напряжение опасность поражения электрическим током. Соблюдайте осторожность и носите соответствующие личные Средства индивидуальной защиты (СИЗ), в том числе средства защиты от высокого напряжения. перчатки и сапоги. Снимите все металлические украшения, включая часы и кольца. Изолируйте систему высокого напряжения в соответствии с указаниями Ford Emergency Response. Руководство для автомобиля. Несоблюдение этих инструкций может привести к серьезной травме или смерти.

УВЕДОМЛЕНИЕ: BE (аккумуляторный электромобиль), HE (гибридный электромобиль) и UPHEAVE (подключаемый гибридный электромобиль) содержат высоковольтный батарея. Перед сваркой вблизи высоковольтной батареи ее необходимо снять во избежание теплового повреждения.

1. ПРЕДУПРЕЖДЕНИЕ: Перед началом любой сервисной процедуры в этом руководство, см. предупреждения об опасности для здоровья и безопасности в разделе 100-00 Общие сведения. Информация. Несоблюдение этого указания может привести к серьезным личный вред.

   См.: Меры предосторожности для здоровья и безопасности (100-00 Общая информация, описание и работа).
   См.: Меры предосторожности для здоровья и безопасности высоковольтных систем — Обзор (100-00 Общая информация, описание и эксплуатация).


1. Обесточьте SRS.
   См.: Отключение дополнительной системы пассивной безопасности (SRS) (501-20B Дополнительная система пассивной безопасности, Общие процедуры).


1. Снимите передний бампер.
   См.: Передний бампер (501-19 Бамперы, Снятие и установка).


1. Снимите передний подрамник.
   См.: Передний подрамник — 2,3 л EcoBoost™ (502-00 Uni-Body, Подрамник и система крепления, Снятие и установка).
   См.: Передний подрамник — 3,0 л EcoBoost™ (502-00 Uni-Body, Подрамник и система крепления, Снятие и установка).
   См.: Передний подрамник — 3,3 л Duratec-V6/3,3 л Duratec-V6 — гибрид (BP) (502-00 Цельный кузов, подрамник и система крепления, снятие и установка).


1. Снимите капот.
   См.: Капот (501-02 Передние панели кузова, снятие и установка).


1. Снимите панель открытия решетки радиатора.
   См.: Панель отверстия решетки радиатора (501-02 Передние панели кузова, снятие и установка).


1. Снимите крыло и брызговик крыла.
   См.: Крыло (501-02 Передние панели кузова, снятие и установка).
   См.: Fender — подключаемый гибридный электромобиль (PHEV) (501-02) .
   См.: Брызговик Fender (501-02 Передние панели кузова, снятие и установка).


1. При необходимости восстановить заводские размеры автомобиля.
   См.: Кузов и рама (501-26 Ремонт кузова - Информация для конкретного автомобиля и проверки допусков, описание и работа).


1. Отложите в сторону жгуты проводов и шланги, как требуется.


ПРИМЕЧАНИЕ: Следующие шаги подробно описывают два отдельных параметра для ремонт секций в зависимости от повреждений. Зона 1 для незначительных повреждений и Зона 2 для более обширного повреждения.

ПРИМЕЧАНИЕ: Показана левая сторона. Правая сторона аналогична.

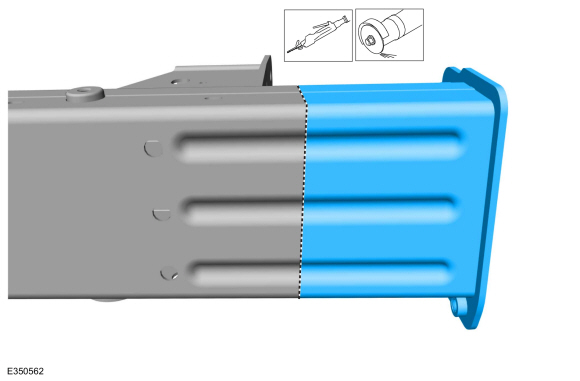

1. Зона1
   Аккуратно отрежьте и снимите лонжерон.
   Используйте общее оборудование: пневматическая пила
   Используйте общее оборудование: сферический резак

1. Зона 2

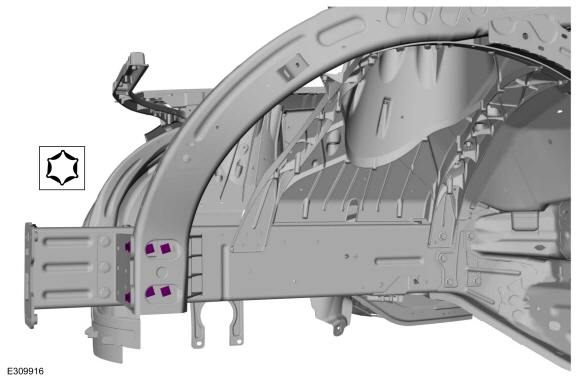

   Снимите крепления фартука крыла
   Используйте общее оборудование: торцевая головка Torx.

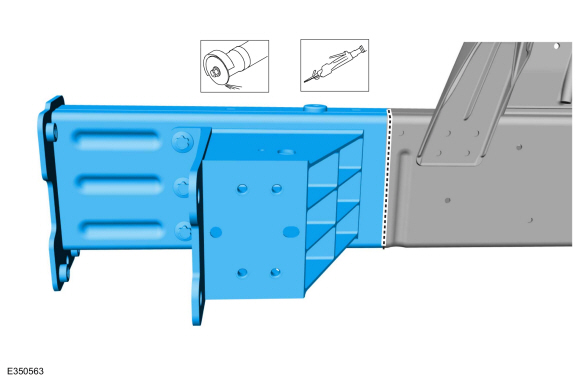

1. Зона 2
   Аккуратно отрежьте и снимите лонжерон.
   Используйте общее оборудование: пневматическая пила
   Используйте общее оборудование: сферический резак

Монтаж

ПРИМЕЧАНИЕ: Следующие шаги подробно описывают два отдельных параметра для ремонт секций в зависимости от повреждений. Зона 1 для незначительных повреждений и Зона 2 для более обширного повреждения.

ПРИМЕЧАНИЕ: Показана левая (левая) сторона, правая (правая) сторона аналогична.

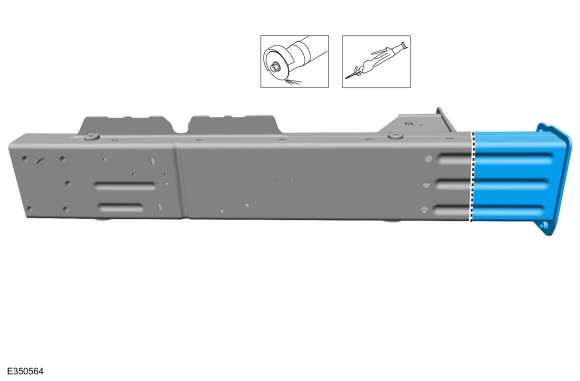

1. Зона 1

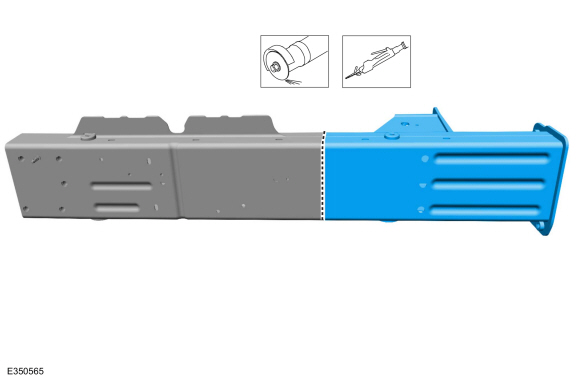

   Отрежьте секцию для ремонта сменного лонжерона.
   Используйте общее оборудование: пневматическая пила
   Используйте общее оборудование: сферический резак

1. Проверить точность размеров до сварка.
   См.: Кузов и рама (501-26 Ремонт кузова - Информация для конкретного автомобиля и проверки допусков, описание и работа).

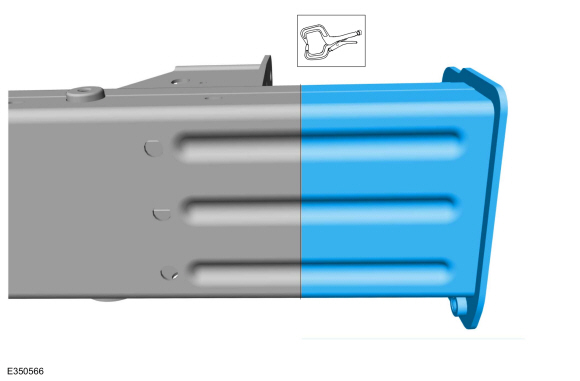

1. Зона 1
   Установите, правильно расположите и закрепите сменную секцию.
   Используйте общее оборудование: плоскогубцы с фиксатором

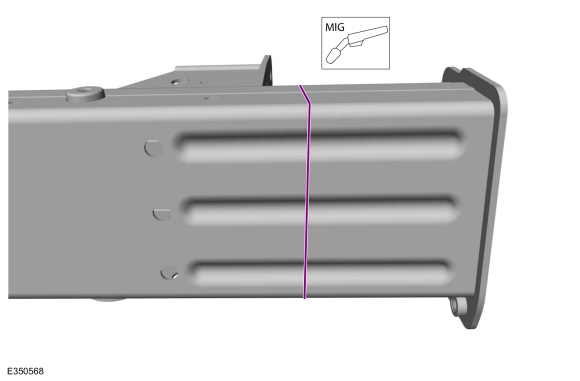

1. Сварить стык секций полностью.
   Используйте общее оборудование: Сварочное оборудование MIG/MAG

1. Металлическая отделка соединения обеспечивает плоскую поверхность для установки втулки.
   Используйте общее оборудование: измельчитель

1. Зона 1

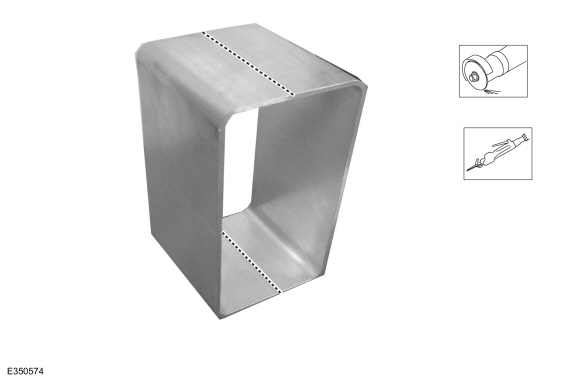

   Отрежьте ремонтную втулку, как показано на рисунке.
   Используйте общее оборудование: пневматическая пила
   Используйте общее оборудование: сферический резак

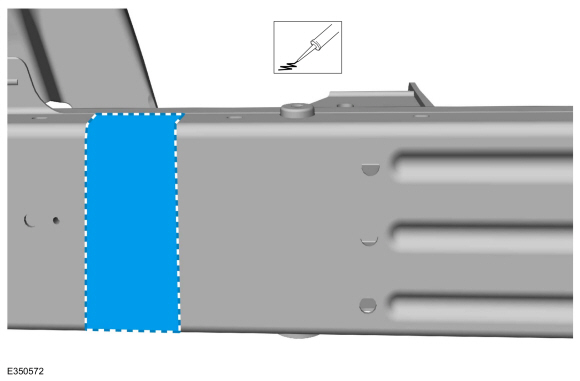

1. Зона 1

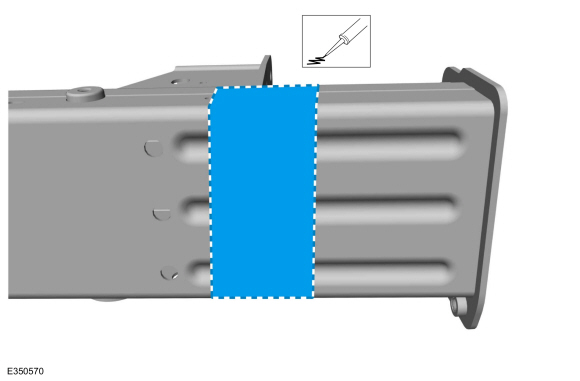

   Нанесите клей.
   Материал: Металлический клей / ТА-1, ТА-1-В, 3M™ 08115, LORD Fusor® 108B

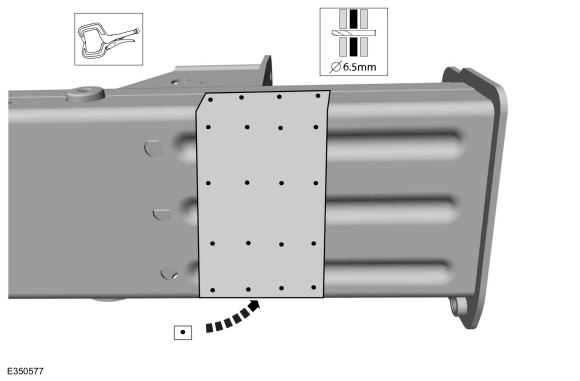

1. ПРИМЕЧАНИЕ: Всего 29 заклепок, расположенных на одинаковом расстоянии друг от друга, для ремонтной втулки зоны 1.

   Зона 1
   Установите втулку и просверлите отверстия для установки заклепок.
   Используйте общее оборудование: плоскогубцы с фиксатором
   Используйте общее оборудование: сверло 6,5 мм.

1. Зона 1

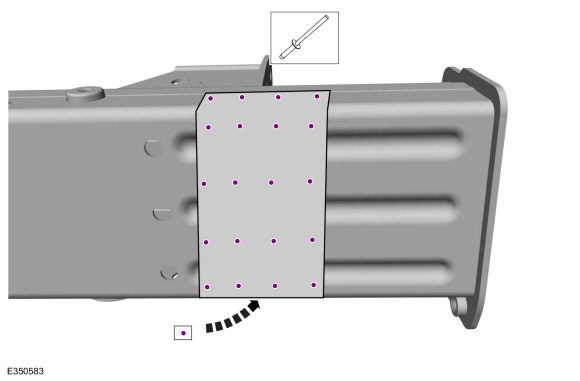

   Установите заклепки.


   Элемент	Количество	Глухая заклепка
   1	29	W708777-S900C

   Используйте общее снаряжение: заклепочный пистолет.

1. Зона 2
   Отрежьте секцию для ремонта сменного лонжерона.
   Используйте общее оборудование: пневматическая пила
   Используйте общее оборудование: сферический резак

1. Проверить точность размеров до сварка.
   См.: Кузов и рама (501-26 Ремонт кузова - Информация для конкретного автомобиля и проверки допусков, описание и работа).


1. Зона 2
   Установите, правильно расположите и закрепите сменную секцию.
   Используйте общее оборудование: плоскогубцы с фиксатором

1. Сварить стык секций полностью.
   Используйте общее оборудование: Сварочное оборудование MIG/MAG

1. Металлическая отделка соединения обеспечивает плоскую поверхность для установки втулки.
   Используйте общее оборудование: измельчитель

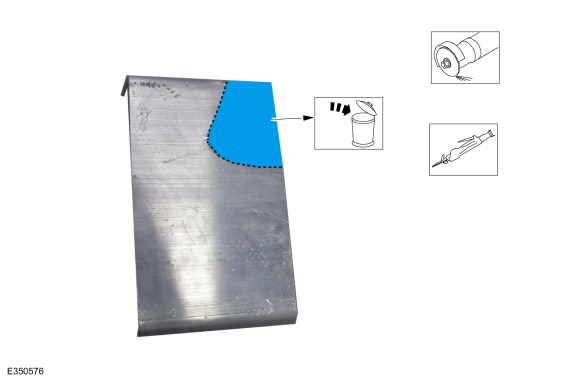

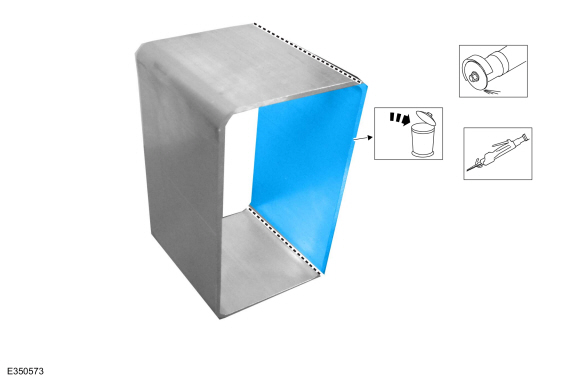

1. Зона 2
   Отрежьте ремонтную втулку, как показано на рисунке.
   Используйте общее оборудование: пневматическая пила
   Используйте общее оборудование: сферический резак

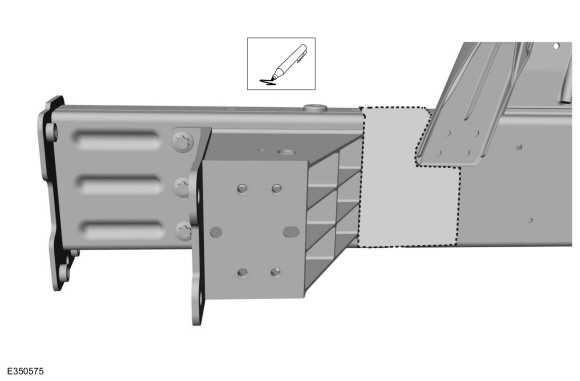

1. Создайте шаблон для ремонтной втулки, чтобы она соответствовала внешней направляющей.


1. Зона 2
   Вырежьте ремонтную втулку из шаблона, чтобы она соответствовала внешней направляющей, как показано на рисунке.
   Используйте общее оборудование: пневматическая пила
   Используйте общее оборудование: сферический резак

1. Зона 2

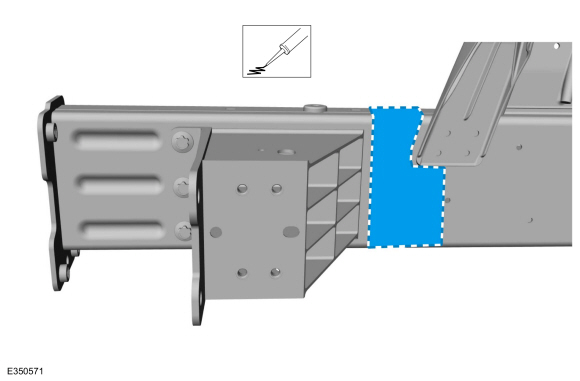

   Нанесите клей на внутреннюю направляющую.
   Материал: Металлический клей / ТА-1, ТА-1-В, 3M™ 08115, LORD Fusor® 108B

1. Зона 2
   Нанесите клей на внешнюю направляющую.
   Материал: Металлический клей / ТА-1, ТА-1-В, 3M™ 08115, LORD Fusor® 108B

ПРИМЕЧАНИЕ: Всего 55 заклепок, расположенных на одинаковом расстоянии друг от друга, для ремонтных втулок зоны 2.

1. Зона 2
   Установите втулку и просверлите отверстия для установки заклепок на внутреннюю направляющую.
   Используйте общее оборудование: сверло 6,5 мм.

1. Зона 2

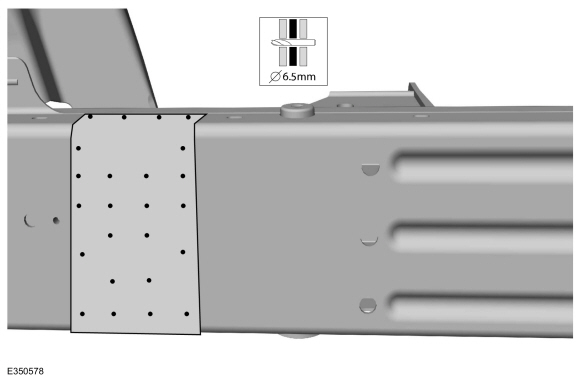

   Установите втулку и просверлите отверстия для установки заклепок на внешней направляющей.
   Используйте общее оборудование: сверло 6,5 мм.

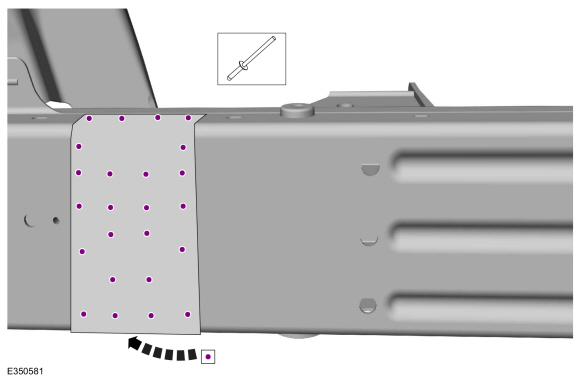

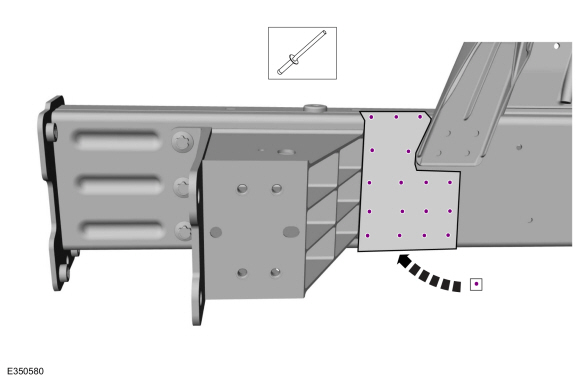

1. Зона 2
   Установите заклепки.


   Элемент	Количество	Глухая заклепка
   1	28	W708777-S900C

   Используйте общее снаряжение: заклепочный пистолет.

1. Зона 2
   Установите заклепки.


   Элемент	Количество	Глухая заклепка
   1	27	W708777-S900C

   Используйте общее снаряжение: заклепочный пистолет.

1. Установите крепления.
   Используйте общее оборудование: торцевая головка Torx.
   Крутящий момент: 35 фунт-футов (47 Нм)

1. Загрунтуйте весь ремонт, используя систему окраски, одобренную Ford.


1. Работы по герметизации: Все зоны должны быть герметизированы до производственного уровня.
   Материал: Герметик для швов / ТА-2-Б, 3M™ 08308, LORD Fusor® 805DTM

1. Выполните повторную окраску с использованием системы окраски, одобренной Ford.


1. Восстановить защиту от коррозии.
   См.: Предотвращение коррозии (501-25 Кузовной ремонт — общая информация, общие процедуры).


1. При необходимости переместите жгуты проводов и шланги.


1. Установите передний подрамник.
   См.: Передний подрамник — 2,3 л EcoBoost™ (502-00 Uni-Body, Подрамник и система крепления, Снятие и установка).
   См.: Передний подрамник — 3,0 л EcoBoost™ (502-00 Uni-Body, Подрамник и система крепления, Снятие и установка).
   См.: Передний подрамник — 3,3 л Duratec-V6/3,3 л Duratec-V6 — гибрид (BP) (502-00 Цельный кузов, подрамник и система крепления, снятие и установка).


1. Установить панель отверстия решетки радиатора.
   См.: Панель отверстия решетки радиатора (501-02 Передние панели кузова, снятие и установка).


1. Установите крыло и брызговик крыла.
   См.: Крыло (501-02 Передние панели кузова, снятие и установка).
   См.: Fender — подключаемый гибридный электромобиль (PHEV) (501-02) .
   См.: Брызговик Fender (501-02 Передние панели кузова, снятие и установка).


1. Установите передний бампер.
   См.: Передний бампер (501-19 Бамперы, Снятие и установка).


1. Установите капот.
   См.: Капот (501-02 Передние панели кузова, снятие и установка).


1. Перезагрузите SRS.
   См.: Дополнительная система пассивной безопасности (SRS) Модернизация (501-20B Дополнительная система пассивной безопасности, Общие процедуры).
