Ford Explorer: топливный бак и трубопроводы — 2,3 л EcoBoost (201 кВт/273 л. с.) / Снятие и установка — топливный насос и блок датчика

Специальные инструменты) / Общее оборудование

310-123 Стопорное кольцо, топливный бак ТКИТ-2004J-Ф ТКИТ-2005У-ЛМ

Удаление

ПРЕДУПРЕЖДЕНИЕ: Не курите, не носите с собой зажженный табак и не пользуйтесь открытым огнем. любого типа при работе с компонентами, связанными с топливом, или рядом с ними. Высоко могут присутствовать легковоспламеняющиеся смеси, которые могут воспламениться. Несоблюдение эти инструкции могут привести к серьезной травме.

ПРИМЕЧАНИЕ: Действия по удалению в этой процедуре могут содержать сведения об установке.

1. Поставьте автомобиль в НЕЙТРАЛЬНОЕ положение на подъемнике.
   См.: Поддомкрачивание и подъем — Обзор (100-02 Поддомкрачивание и подъем, описание и работа).


1. Снимите топливный бак.
   См.: Топливный бак (310-01A Топливный бак и трубопроводы — 2,3 л EcoBoost (201 кВт/273 л. с.), Снятие и установка).

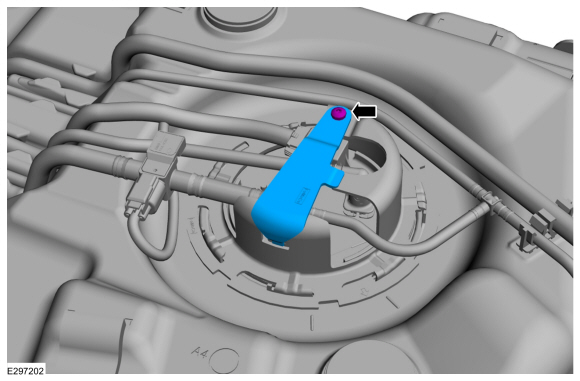

1. Снимите болт и щиток.
   Крутящий момент: 53 фунта на дюйм (6 Нм)

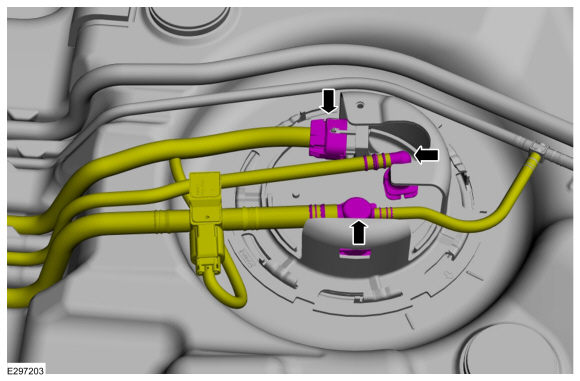

1. ПРИМЕЧАНИЕ: Во избежание попадания загрязнений в топливо используйте сжатый воздух для очистки топливного насоса и фланца датчика поверхностях и непосредственно прилегающих к ним участках любой грязи или посторонних материал.

   Снимите быстроразъемные соединения, отложите шланги в сторону, затем отсоедините электрический разъем.
   См.: Быстроразъемная муфта (310-00A Топливная система — Общая информация — 2,3 л EcoBoost (201 кВт/273 л. с.), Общие процедуры).


1. ПРИМЕЧАНИЕ: Обратите внимание на положение топливного насоса и датчика для установки.

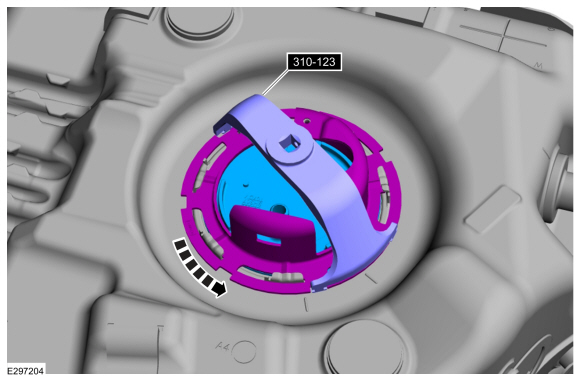

   С помощью специального инструмента снимите стопорное кольцо, топливный насос и блок датчика.
   Используйте специальный сервисный инструмент: 310-123 Стопорное кольцо, топливный бак.

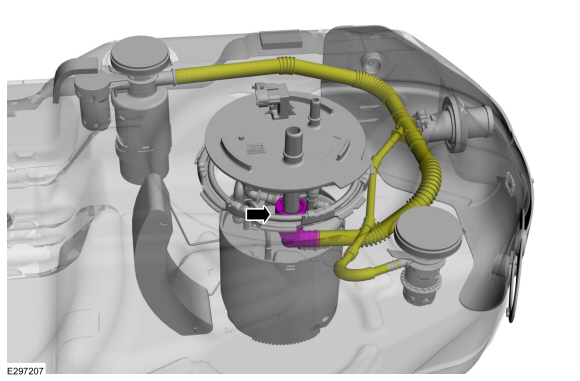

1. Слегка приподнимите блок топливного насоса и датчика и отсоедините паропровод.
   См.: Быстроразъемная муфта (310-00A Топливная система — Общая информация — 2,3 л EcoBoost (201 кВт/273 л. с.), Общие процедуры).


1. УВЕДОМЛЕНИЕ: Соблюдайте особую осторожность, чтобы не повредить датчик уровня топлива в баке и рычаг поплавка.

   Снимите и выбросьте уплотнительное кольцо.


Монтаж

1. УВЕДОМЛЕНИЕ: Соблюдайте особую осторожность, чтобы не повредить датчик уровня топлива в баке и рычаг поплавка.

   Снова подсоедините паропровод.
   См.: Быстроразъемная муфта (310-00A Топливная система — Общая информация — 2,3 л EcoBoost (201 кВт/273 л. с.), Общие процедуры).

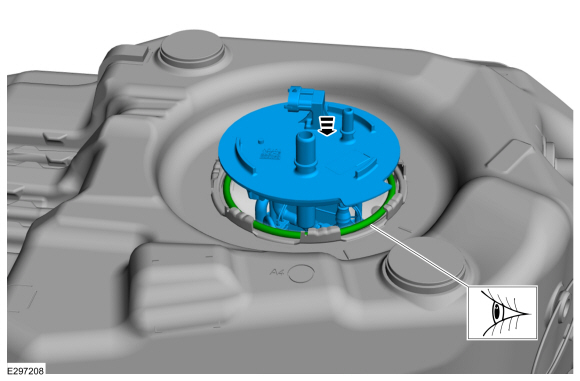

1. ПРИМЕЧАНИЕ: Используйте новое уплотнительное кольцо.

   ПРИМЕЧАНИЕ: Убедитесь, что уплотнение установлено правильно.

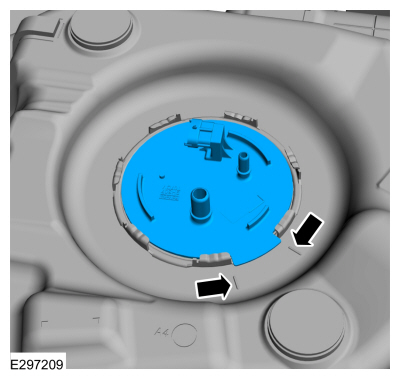

1. ПРИМЕЧАНИЕ: Убедитесь, что метки расположения совмещены.

1. Для установки выполните процедуру удаления в обратном порядке.
