Ford Explorer: Высоковольтная батарея, монтаж и кабели / Снятие и установка — низковольтный предохранитель низкого напряжения — гибридный электромобиль (HEV)

Удаление

ПРЕДУПРЕЖДЕНИЕ: Во избежание риска поражения электрическим током всегда соблюдайте точно все предупреждения и сервисные инструкции, включая инструкции чтобы обесточить систему. Высоковольтная система потребляет около 450 вольт постоянного тока, подаваемого по высоковольтным кабелям к его компонентам и модули. Кабели и проводка высокого напряжения обозначены оранжевым цветом. лента жгута проводов или оранжевое покрытие провода. Все высоковольтные компоненты маркированы предупреждающими этикетками о высоком напряжении с символом высокого напряжения. Несоблюдение этих инструкций может привести к серьезным личным травмы или смерти.

1. ПРЕДУПРЕЖДЕНИЕ: Перед началом любой сервисной процедуры в этом см. Предупреждения о безопасности в разделе 100-00 Общая информация. Несоблюдение этого указания может привести к серьезным личным рана.

   См.: Меры предосторожности для здоровья и безопасности (100-00 Общая информация, описание и работа).


1. Снимите высоковольтную батарею.
   См.: Высоковольтная батарея — гибридный электромобиль (HEV) (414-03 Высоковольтная батарея, Монтаж и кабели, Снятие и установка).

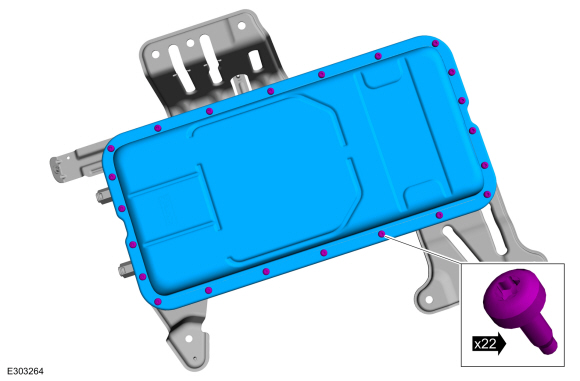

1. Снимите крепления и крышку высоковольтной батареи.

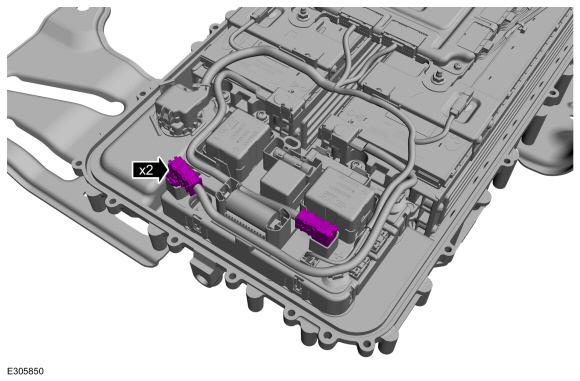

1. Отсоедините электрические разъемы.

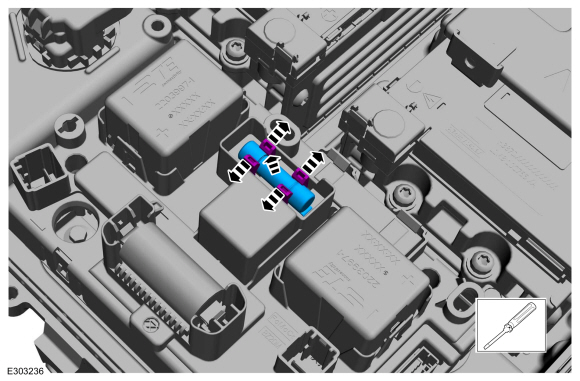

1. ПРИМЕЧАНИЕ: Используйте стандартный съемник для предохранителей или подденьте его плоской отверткой.

   Удалите слаботочный предохранитель.


Монтаж

1. Для установки выполните процедуру удаления в обратном порядке.


1. Крепеж должен быть установлен вручную перед окончательной затяжкой.

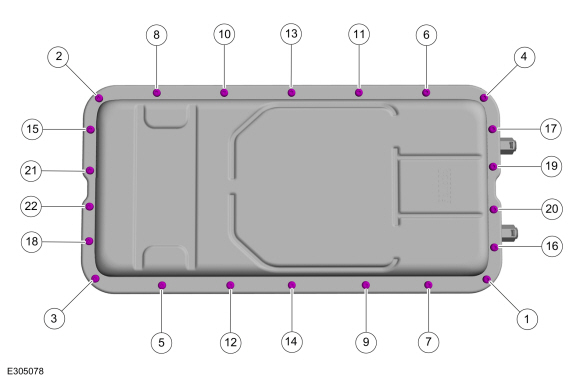

   Затяните крепеж в указанной последовательности в 2 этапа.
   Крутящий момент:
   Этап 1: 62 фунта на дюйм (7 Нм)
   Этап 2: 177 фунтов на дюйм (20 Нм)

1. Установите высоковольтную батарею.
   См.: Высоковольтная батарея — гибридный электромобиль (HEV) (414-03 Высоковольтная батарея, Монтаж и кабели, Снятие и установка).
